Se aplica a: R5

Vista general de la máquina

¿Dónde puedo encontrar un resumen de la R5? ¿Existe una descripción de la R5?

Con su R5, podrá mecanizar piezas de diferentes materiales para elaborar objetos de alta calidad en el ámbito dental. En el software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC. encontrará una lista de los materiales que puede mecanizar con la máquina.

El cambiador de piezas en brutoCerrado El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto de la R5 le permite procesar sucesivamente hasta 10 tareas sin tener que iniciar manualmente cada tarea.

La máquina está diseñada para el mecanizado en húmedo y en seco.

Durante el mecanizado en húmedo, las herramientas y las piezas en bruto están refrigeradas constantemente gracias al líquido refrigerante.

Durante el mecanizado en seco, nuestro sistema antisuciedad reduce el ensuciamiento de las piezas sensibles de la máquina.

Sistema antisuciedad

Vista frontal de la máquina

Vista frontal de la máquina

  1. Panel de conexiones e interruptor principal en el lado posterior
  2. Toma de aspiración para el sistema de aspiración
  3. Puerta de la cámara de trabajo
  4. Ventanilla de la cámara de trabajo
  5. Compartimento combinado

Vista trasera de la máquina

Vista trasera de la máquina

  1. Interruptor principal
  2. Placa de características
  3. Conexión de aire comprimido
  4. Puerto de red (Ethernet RJ-45)
  5. Interfaz de aspiración (6 pines, IEC 61076-2-106)
  6. Conexión eléctrica incl. fusible de vidrio T6,3A L250V

La puerta de la cámara de trabajo cierra la cámara de trabajo y protege al usuario de lesiones durante el funcionamiento.

La puerta de la cámara de trabajo funciona con electricidad. Puede abrir y cerrar la puerta con DentalCNC. No se puede abrir la puerta cuando la máquina está apagada ni cuando los ejes están en movimiento.

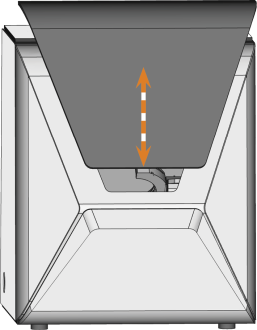

Puerta de la cámara de trabajo

El compartimento combinado contiene los siguientes componentes:

Puede abrir y cerrar el compartimento combinado mediante DentalCNC.


El compartimento combinado abierto (discos no incluidos)

  1. Almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.
  2. Depósito de líquido refrigerante
  3. Regulador de aire comprimido (posición en función de la serie)

Puede insertar piezas en bruto y herramientas en la cámara de trabajo. Aquí es donde las piezas en bruto se procesan.

Cámara de trabajo

  1. Cámara web
  2. Tapa del cambiador de piezas en brutoCerrado El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto
  3. Orificio de salida para líquido refrigerante
  4. Portapiezas; Eje giratorio A
  5. Husillo
  6. Palpador de medición
  7. Boquilla de iones derecha
  8. Almacén de herramientas
  9. Rebosamiento de emergencia
  10. Abertura de aspiración
  11. Boquilla de iones izquierda

Colores de la iluminación de la cámara de trabajo

Si la iluminación de la cámara de trabajo no es suficiente, procure que haya una iluminación adicional.

La máquina ilumina la cámara de trabajo con diferentes colores. El color cambiará dependiendo del estado de la máquina. Encontrará los colores y el estado de la máquina correspondiente en la tabla siguiente:

Color

Estado

Blanco

La máquina está lista para funcionar.

Puede abrir la puerta de la cámara de trabajo.

Azul

La máquina está operando.

La puerta de la cámara de trabajo está cerrada.

Rojo

Se ha producido una avería en la máquina.

La puerta de la cámara de trabajo está cerrada.

Para trabajar con la máquina, utilice un ordenador Windows® («ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.») y un software especialmente desarrollado para ello («software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC.»). El software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC. consta de los siguientes componentes:

  • DentalCAMUna aplicación CAM para crear y calcular piezas en bruto virtuales («tareas»)
  • DentalCNCUna aplicación CNC para mecanizar tareas y realizar el mantenimiento de la máquina.

Para crear y diseñar objetos dentales también necesitará un programa CAD (esta se vende por separado a través de distribuidores especializados).

Le puede interesar el resumen del flujo de trabajo de DentalCAM y DentalCNC.

El sistema antisuciedad reduce la suciedad y el desgaste de las piezas sensibles de la máquina.

El sistema antisuciedad no sustituye a la limpieza periódica de la máquina. Sin una limpieza periódica, la vida útil de la máquina disminuye de forma significativa.

AVISO

Daños en la máquina durante el mecanizado en seco sin un sistema de aspiración

Para el mecanizado en seco debe instalarse un sistema de aspiración externo que sea operativo. De lo contrario, la máquina se ensucia con el tiempo y se vuelve defectuosa.

  • Siempre utilice un sistema de aspiración externo correctamente instalado y operativo durante el mecanizado en seco.

El sistema antisuciedad consta de los siguientes componentes:

Mecanizado en seco

  • Sistema de aspiración externo Un dispositivo de aspiración externo crea vacío en la cámara de trabajo y aspira los residuos del mecanizado.
  • Aire soplado en la cámara de trabajo Mantiene los residuos del mecanizado alejados del husillo y de otras piezas de la máquina.
  • Sensor de vacío interno Controla constantemente el vacío en la cámara de trabajo
  • Ionizador El ionizador descarga eléctricamente los residuos de mecanizado de ciertos materiales para reducir su dispersión por la cámara de trabajo.

Mecanizado en húmedo

El líquido refrigerante mantiene los residuos de mecanizado alejados de las piezas sensibles de la máquina.

La emisión sonora real de la máquina varía en gran medida según el material mecanizado y las condiciones de mecanizado.

  • Si la máquina está excepcionalmente ruidosa, controle las siguientes condiciones de funcionamiento:
  • Limpieza del portapiezas
  • Condición de las herramientas
  • Calidad de la pieza en bruto
  • Si no es posible impedir que se produzcan ruidos intensos, utilice protección auditiva durante el mecanizado.

Medición del nivel sonoro

Condiciones de medición:

  • Material mecanizado: IPS e.max (bloque, C14)
  • Estado de la herramienta: nuevo

  • Valor medido: Nivel de presión sonora (distancia: 1 m)

  • Medición según ISO 3746, método de control 3

Emisión sonora determinada:

Estado de servicio Presión sonora en la escala de ponderación A

Potencia acústica en la escala de ponderación A

Procesado

69.8 dB(A)

80.6 db(A)

Otros estados de servicio (cambio de herramientas, movimiento de ejes, etc.)

< 70 dB(A)

–

La placa de identificación de la máquina contiene información identificativa como, por ejemplo, el número de serie. Encontrará la placa de identificación y el número de serie de la máquina en el siguiente lugar: Vista trasera de la máquina

Esta máquina tiene 5 ejes: 3 ejes lineales y 2 ejes giratorios.

Ejes lineales

El husillo se desplaza a lo largo de estos ejes.

R5: Ejes lineales

Ejes giratorios

El portapiezas gira alrededor de estos ejes.

R5: Ejes giratorios

Dimensiones (anchura x fondo x altura)



Unidad

Valor

Valor

Valor

Superficie de base (aprox.)

mm

pulg.

580 x 380

22,8 x 15,0

372 × 258

14,7 × 10,2

337 × 324

13,3 × 12,8

Carcasa completamente cerrada (aprox.)

mm

pulg.

600 × 576 × 698

23,6 × 23,6 × 27,5

455 × 550 × 630

18 × 21,7 × 24,8

364 × 460 × 473

14,3 × 18,1 × 18,6

Espacio mínimo requerido para el funcionamiento (aprox.)

mm

pulg.

750 × 820 × 920

29,5 × 32,3 × 36,2

800 × 800 × 750

31,5 × 31,5 × 29,6

710 × 785 × 473

28,0 × 30,9 × 18,6

Sistema básico



Unidad

Valor

Valor

Valor

Peso (aprox.)

kg

lb

149

328

91

201

52

115

Ejes

– Eje giratorio A / B



5

360° / ± 35°

5

360° / ± 35°

4

+190° a -10°

Categoría de sobretensión (IEC 60664-1)



II

II

II

Suministro de aire comprimido externo



Unidad

Valor

Valor

Valor

Presión de aire mín./máx.

bar

psi

6 / 8

90 / 120

6 / 8

90 / 120

4 / 8

60 / 120

Presión de aire recomendada

bar

psi

7

100

necesario para todas las funciones de la máquina

7

100

4,5

65

Consumo de aire (aprox.)

– Ionizador desactivado



– Ionizador activado





l/min

cfm

l/min

cfm



50/65 (a 6/8 bar)

1,8/2,3 cfm (a 90/120 psi)

105/110 (a 7/8 bar)

3,7/3,9 (a 100/120 psi)



50/64 (a 6/8 bar)

1,8/2,3 (a 90/120 psi)

80/102 (a 6/8 bar)

2,8/3,6 (a 90/120 psi)

25/45 (a 4/8 bar)

0,9/1,6 (a 60/120 psi)

Pureza del aire (ISO 8573-1:2010)



Partículas sólidas: clase 3

Agua: clase 4

Contenido total de aceite: clase 3

Partículas sólidas: clase 3

Agua: clase 4

Contenido total de aceite: clase 3

Partículas sólidas: clase 3

Agua: clase 4

Contenido total de aceite: clase 3

Sistema de aspiración externo



Unidad

Valor

Valor

Capacidad mínima de aspiración

l/min

cfm

3.500 (a 220 hPa)

123,6 (a 3,2 psi)

2.500 (a 220 hPa)

88,3 (a 3,2 psi)

Dispositivo de aspiración



Diseñado para el uso comercial en el sector dental

Equipado con un filtro de la clase de filtro M

Diseñado para el uso comercial en el sector dental

Equipado con un filtro de la clase de filtro M

Condiciones ambientales



Unidad

Valor

Valor

Valor

Humedad relativa del aire



80 %, sin condensación

80 %, sin condensación

80 %, sin condensación

Temperatura ambiente para almacenamiento/transporte

°C

°F

‑20 – 60

-4 – 140

‑20 – 60

-4 – 140

‑20 – 60

-4 – 140

Temperatura ambiente para el funcionamiento

°C

°F

10 – 35

50 – 95

10 – 32

50 – 90

10 – 35

50 – 95

Tipo de ubicación



Interior

Interior

Interior

Altura máxima sobre el nivel medio del mar

m

ft

2000

6561

2000

6561

2000

6561

Aire ambiente (IEC 60664-1)



Libre de polvo, grado de contaminación 2

Libre de polvo, grado de contaminación 2

Libre de polvo, grado de contaminación 2

Radiación electromagnética (IEC 61326-1)



Zonas residenciales, empresariales y comerciales

Zonas residenciales, empresariales y comerciales

Zonas residenciales, empresariales y comerciales

Interferencias electromagnéticas (IEC 61326-1)



Entorno industrial

Entorno industrial

Entorno industrial

Husillo



Unidad

Valor

Valor

Valor

Modelo



SFR 400P (síncrono)

SFK 550P (síncrono)

SFN+ 400P (síncrono)

Velocidad máxima de rotación

r. p. m.

80.000

60.000

80.000

Potencia nominal con carga permanente (S1)

W

440

550

440

Potencia nominal con funcionamiento periódico ininterrumpido (S6)

W

600

680

600

Potencia máxima (Pmáx.)

W

800

820

800

Diámetro de pinza de sujeción

mm

3

3

3

Herramientas



Unidad

Valor

Valor

Valor

Número máximo de herramientas en almacén



16

16

8

Longitud de herramienta máxima

mm

40

40

35

Portapiezas estándar



Unidad

Valor

Valor

Valor

Diámetro de disco mín./máx.

mm

98,5 / 98,8

98,5 / 98,8



Máxima altura de disco

mm

40

40



Altura mín./máx. del borde del disco

mm

9,8 / 10,5

9,8 / 10,5



Dimensión de bloque máx. (largo/profundo/alto)

mm

40 x 20 x 20 (requiere portabloques)



45 × 20 × 20

Sistema del líquido refrigerante



Unidad

Valor

Valor

Líquido refrigerante

– Para titanio



Agua potable

Emulsión de agua y lubricante refrigerante Tec Liquid Pro

Agua potable

Emulsión de agua y lubricante refrigerante Tec Liquid Pro

Cantidad máxima de líquido refrigerante

l

qt

3,4

3,6

3,5

3,7

Cambiador de piezas en bruto



Unidad

Valor

Número de ranuras



10

Método de montaje



Sin marco

Emisión sonora

Estado operativo

Unidad

Valor

Valor

Valor

Mecanizado

dB(A)

69,8 dB(A)

71 dB(A)

(Nicht definierte Variable:GLB_ProductDataN4plus.SoundPowerLevel)

Todos los demás estados operativos

dB(A)

< 70 dB(A)

< 70 dB(A)

< 70 dB(A)

Condición de medición

ValorN4+

Valor

Valor

Material mecanizado

Pilar MEDENTIKA® PreFace® de titanio, 11,5 mm

IPS e.max (bloque, C14)

CoCr

Condición de la herramienta

Nuevo

Nuevo

Nuevo

Valor medido

Nivel de potencia acústica

Nivel de presión sonora (distancia: 1 m)

Nivel de presión acústica (distancia: 1 m)

Medición según

ISO 3746, clase de precisión 3

ISO 3746, clase de precisión 3

ISO 3746, clase de precisión 3

Conexiones



Unidad

Valor

Valor

Valor

Conexión neumática, racor rápido (Diámetro)

mm

8 (para las máquinas con números de serie que empiezan por el ID1: 6)

6

6

Conexión eléctrica

(y consumo máximo de potencia en vatios)

V CA

Hz

W

100 – 240

50/60

750

Fusible de vidrio T6,3A L250V

100 – 240

50/60

640

Fusible de vidrioT6,3A L250V

100 – 240

50/60

640

Fusible de vidrio T6,3A L250V

Conexión de red

– Velocidad



RJ-45

10BASE / 100BASE-TX / 1000BASE-T (autodetección)

RJ-45

10BASE / 100BASE-TX / 1000BASE-T (autodetección)

RJ-45

10BASE / 100BASE-TX / 1000BASE-T (autodetección)

Puerto de datos para dispositivo de aspiración o unidad de conmutación compatibles



Sí

Sí

–

Conexión de manguera para sistema de aspiración externo (Diámetro)

mm

45

45

–

Asignación de pines del puerto de datos del dispositivo de aspiración

80 %, sin condensación

  1. + 24 V, conmutado, salida 1
  2. + 24 V, conmutado, salida 2 (no se utiliza)
  3. + 24 V, continuo
  4. Entrada de la señal trasera, salida 2 (no utilizada)
  5. Entrada de la señal trasera, salida 1 (no utilizada)
  6. Conexión a tierra (PE)

Requisitos del sistema de DentalCAM

Requisitos del sistema
