Se aplica a: Z4

Fijar y retirar piezas en bruto

El flujo de trabajo para la restauración es el siguiente:

La máquina puede procesar las siguientes piezas en bruto:

• Bloques, tamaño máximo: 45 x 20 x 20 mm (largo x profundo x alto)
• Pilares prefabricados*

*requiere un equipamiento adicional Componente físico que debe adquirirse por separado y que agrega nuevas funciones a su máquina.

Puede solicitar equipos adicionales Componente físico que debe adquirirse por separado y que agrega nuevas funciones a su máquina. a través de su servicio de atención al cliente.

Fijar y retirar bloques

Puede fijar bloques en el portabloques, donde una pinza de sujeción los inmoviliza. La pinza de sujeción abre y cierra con la puerta de la cámara de trabajo.

1. Abra la puerta de la cámara de trabajo.
• La puerta de la cámara de trabajo está abierta. La pinza de sujeción está abierta.
2. Retire el bloque del portapiezas, si hay uno.
3. Compruebe si la pinza de sujeción está limpia.
4. Si es necesario, limpie la pinza de sujeción.  Limpiar o sustituir la pinza de sujeción del husillo
5. Inserte el bloque requerido en la pinza de sujeción del portabloques: alinee la ranura [1] del bloque con la clavija de posicionamiento [2] del portabloques.




6. Introduzca el bloque en el portabloques hasta que encaje. Si el bloque no encaja, gírelo hasta que la clavija de posicionamiento se sitúe en la ranura.

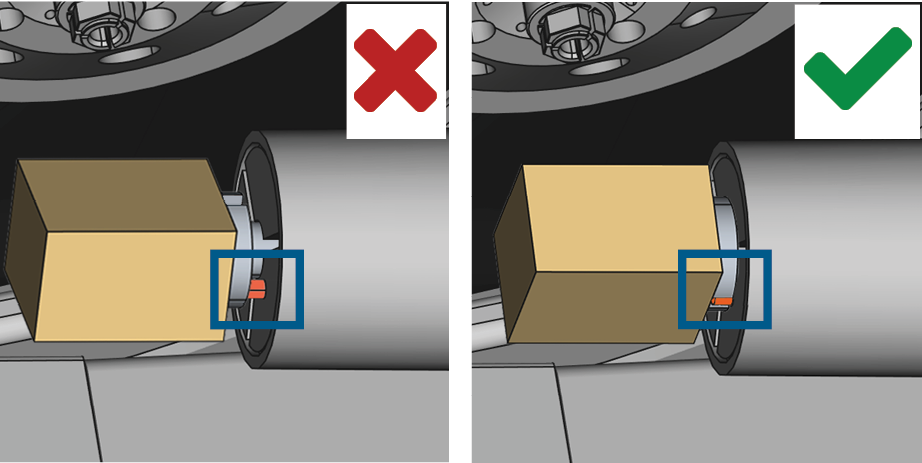

(a) Bloque sólo tiene contacto parcial; (b) Superficie base del bloque tiene contacto total

7. Cierre la puerta de la cámara de trabajo.
• La puerta de la cámara de trabajo está cerrada. La pinza de sujeción está cerrada. El bloque está fijado.
