Se aplica a: Z4

Añadir líquido refrigerante

El flujo de trabajo para la restauración es el siguiente:

→

→

→

→

→

→

→

AVISO

Daños causados por mecanizar en húmedo con líquido refrigerante no apropiado

Mecanizar en húmedo sin líquido refrigerante apropiado puede dañar la máquina, las herramientas y las piezas en bruto.

  • Antes de ejecutar una tarea, asegúrese de que el líquido refrigerante esté limpio y de que el nivel de líquido sea suficiente.
  • Solo use líquido refrigerante que cumple los requisitos listados más abajo.
  • Si utiliza un lubricante refrigerante: Añada únicamente el lubricante refrigerante Tec Liquid Pro al líquido refrigerante.
  • Cambie líquido refrigerante usado según la tabla de mantenimiento. Limpie el depósito de líquido refrigerante antes de llenarlo otra vez.
  • Si utiliza un detergente, asegúrese de que el recipiente esté libre de residuos.

La máquina necesita líquido refrigerante que cumpla los siguientes requisitos:

  • Agua potable
  • No agua clorada
  • No agua destilada
  • No agua carbonatada

Sin suficiente líquido refrigerante en el depósito no es posible mecanizar en húmedo. Mediante la pantalla táctil, la máquina le avisa regularmente de la necesidad de cambiar el líquido refrigerante. Consulte los intervalos adecuados en la tabla de mantenimiento. Por supuesto, puede cambiar de líquido refrigerante en cualquier momento.

Necesita cambiar el líquido refrigerante en los casos siguientes:

  • El nivel de líquido está debajo de la marca mín.
  • El intervalo de cambio en la tabla de mantenimiento ha sido excedido.
  • El líquido refrigerante está sucio.
  • En caso de olor intenso proveniente de una biopelícula o del líquido refrigerante.
  • Si utiliza un lubricante refrigerante: el valor pH es inferior a 9.

Cada vez que cambie de líquido refrigerante, también tendrá que limpiar el depósito.

El depósito de líquido refrigerante es apto para el lavavajillas. Si utiliza un lavavajillas, seleccione un programa de limpieza con una temperatura máxima de 70 °C. Para proteger el filtro del líquido refrigerante, retírelo y límpielo a mano.

Antes de cada tarea también tiene que controlar el tamiz de cesta y vaciar lo si es necesario.

  1. Cierre la puerta de la cámara de trabajo.
  2. Abre el cajón combinado.

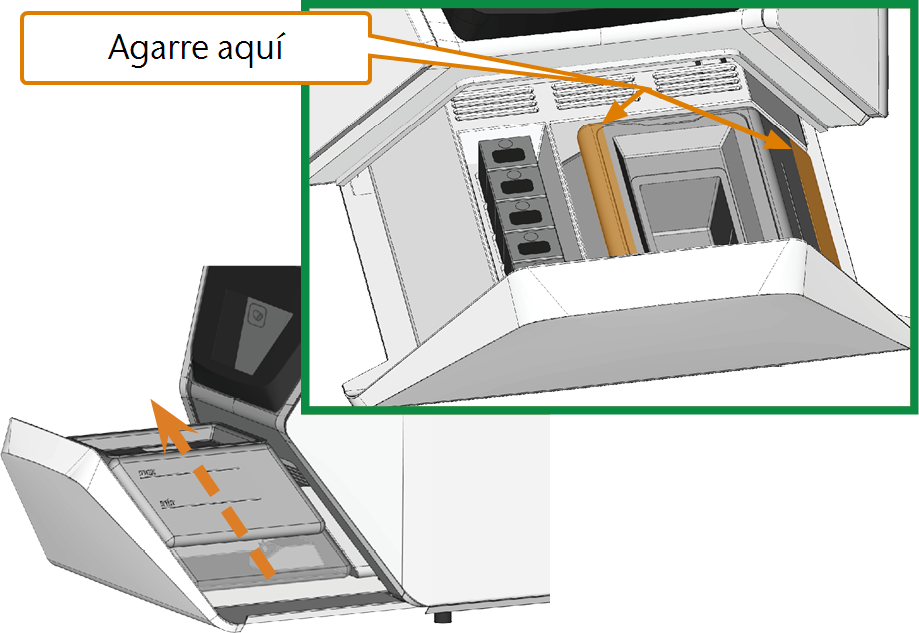

  3. Agarre el depósito de líquido refrigerante en las posiciones marcadas en naranja en la imagen siguiente. Extráigalo del cajón en la dirección que indica la flecha.

    4. Cuando inclina el depósito de líquido refrigerante la cubierta no puede impedir el escape de líquido.



    Información sobre la eliminación de líquido refrigerante y residuos del mecanizado:

  4. Si hay líquido refrigerante en el depósito de líquido refrigerante, vacíe y limpie el depósito de líquido refrigerante.

    Cambiar el líquido refrigerante y limpiar el depósito de líquido refrigerante

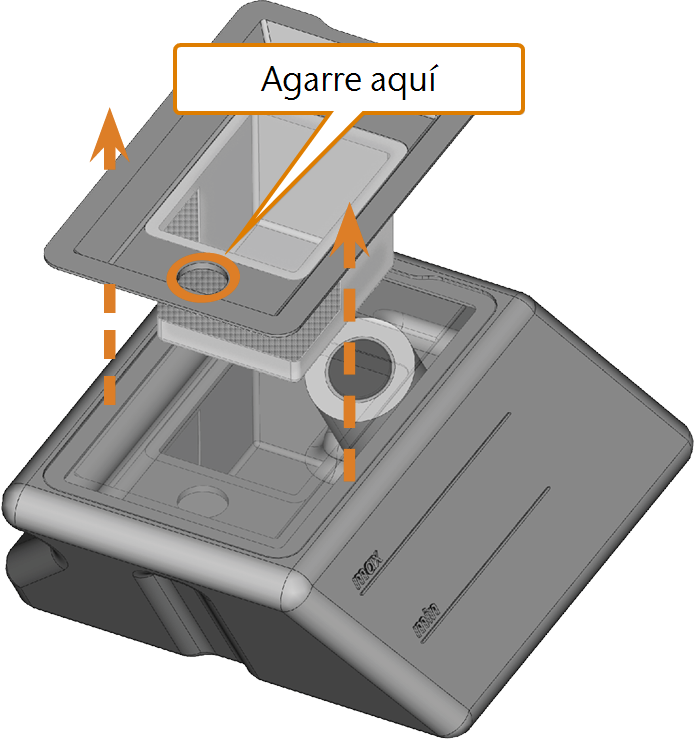

  5. Levante la cubierta junto con el tamiz de cesta del depósito de líquido refrigerante.

    6.

  6. Llene el depósito de líquido refrigerante con líquido refrigerante hasta que alcance la marca máx.

  7. Al mecanizar piezas en bruto de titanio: Para alcanzar valores de duración de herramienta más elevados, puede añadir el lubricante refrigerante Tec Liquid Pro al líquido refrigerante. La proporción de mezcla aparece indicada en la etiqueta del bote. Determine el valor pH del líquido refrigerante. Determinar el valor de pH del líquido refrigerante

  8. Introduzca el tamiz de cesta en la cubierta del depósito y coloque la cubierta en el depósito.

  9. Quite impurezas del enganche en el depósito de líquido refrigerante y de la parte respectiva en la máquina.

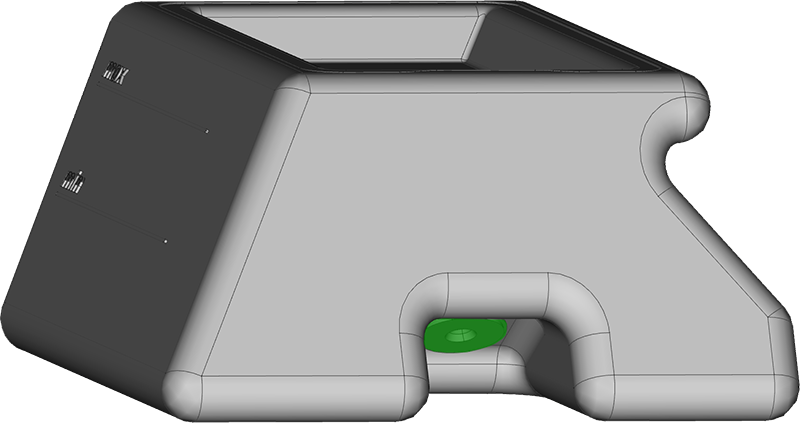

    10. El enganche del depósito y su contrapieza (de color verde)

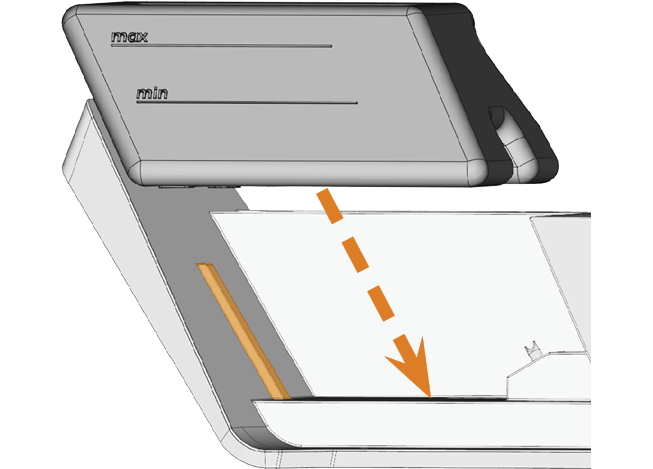

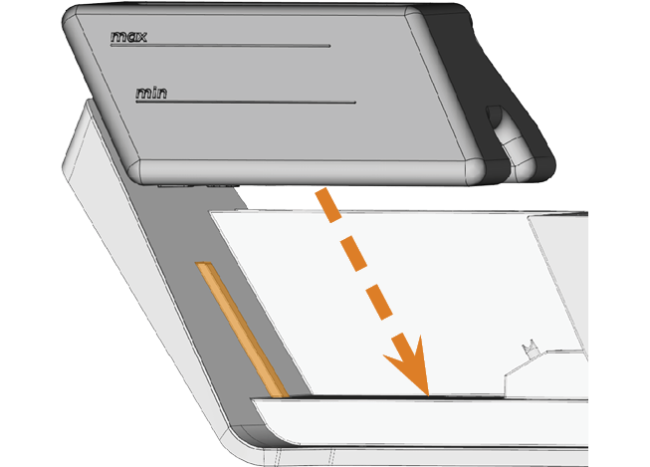

  10. Inserte el depósito de líquido refrigerante en el cajón combinado con ayuda del riel de guía (marcado en naranja).

    11.

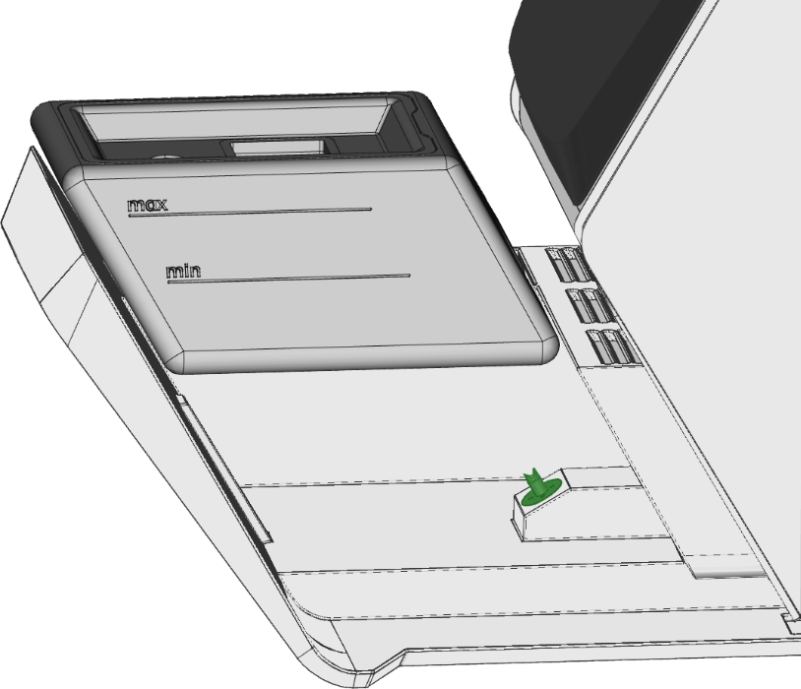

  11. Empuje el depósito en su posición final, hasta que está bien conectado a la máquina.
    • El depósito de líquido refrigerante está conectado al sistema de líquido refrigerante mediante el enganche.
  12. Cierre el cajón combinado.

Lubricante refrigerante

Al mecanizar piezas en bruto de titanio:

  • Para alcanzar valores de duración de herramienta más elevados, puede añadir el lubricante refrigerante Tec Liquid Pro al líquido refrigerante. La proporción de mezcla aparece indicada en la etiqueta del bote. Determine el valor pH del líquido refrigerante. Determinar el valor de pH del líquido refrigerante

Tec Liquid Pro puede obtenerse a través del servicio de atención al cliente.

Determinar el valor de pH del líquido refrigerante

Si añadió lubricante refrigerante al líquido refrigerante, debe comprobar el valor de pH del líquido refrigerante para determinar si debe cambiarlo.

  • Determine el valor de pH del líquido refrigerante justo después de añadir el lubricante refrigerante cuando no haya utilizado la máquina durante 2 días.
  • Para determinar el valor de pH del líquido refrigerante con tiras reactivas, haga lo siguiente:

Las tiras reactivas pueden obtenerse a través del servicio de atención al cliente.

  1. Introduzca una tira reactiva en el líquido refrigerante durante unos segundos.
  2. Compare los colores de las tiras reactivas con las indicaciones del recipiente de las tiras reactivas de pH.
    • Los colores de la tira reactiva coinciden con el valor 9 de pH del recipiente.

Tira reactiva de pH usada (derecha) e indicaciones del recipiente

  1. El valor pH indicado en el recipiente
  2. Colores como se indica en el recipiente
  3. Tira reactiva de pH que se utilizó para analizar el líquido refrigerante
  • Si el valor de pH es inferior a 9 o si se ha superado el intervalo de cambio de la tabla de mantenimiento, cambie el líquido refrigerante.
