Vista general de la máquina
Ver el vídeo
Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

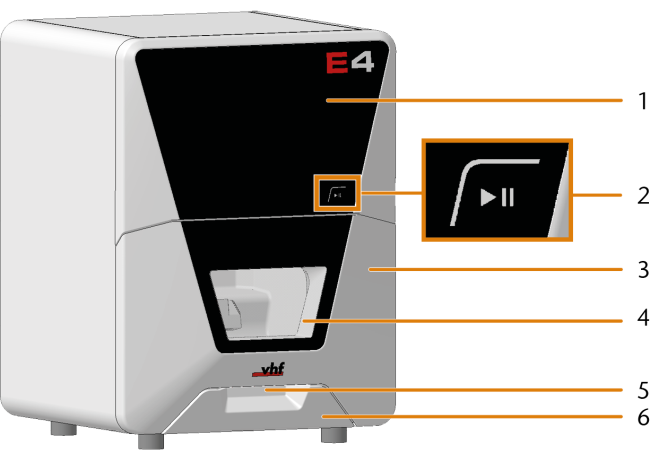

Vista frontal de la máquina
-
Cubierta de servicio para acceder al interior de la máquina
-
Tecla de inicio
-
Puerta de la cámara de trabajo
-
Ventanilla de la cámara de trabajo
-
Moldura de agarre de la puerta de la cámara de trabajo
-
Depósito de líquido refrigerante o depósito de mecanizado en seco
Depósito de líquido refrigerante y depósito de mecanizado en seco

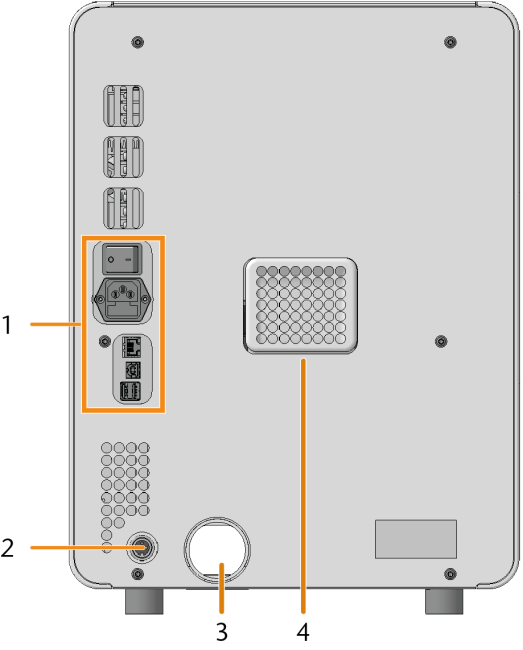

Vista trasera de la máquina
-
Panel de conexiones
-
Interfaz de aspiración (6 pines, IEC 61076-2-106)
-
Toma de aspiración para el sistema de aspiración
-
Orificios de ventilación de la cámara de trabajo

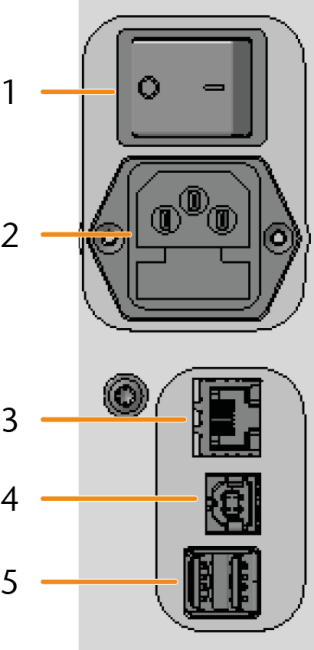

Panel de conexiones
-
Interruptor principal
-
Conexión eléctrica incl. fusible de vidrio T6,3A L250V
-
Puerto de red (Ethernet RJ-45)
-
1 × Puerto USB 2.0 tipo B (para futuras extensiones)
-
2 × Puerto USB 2.0 tipo A (para futuras extensiones)

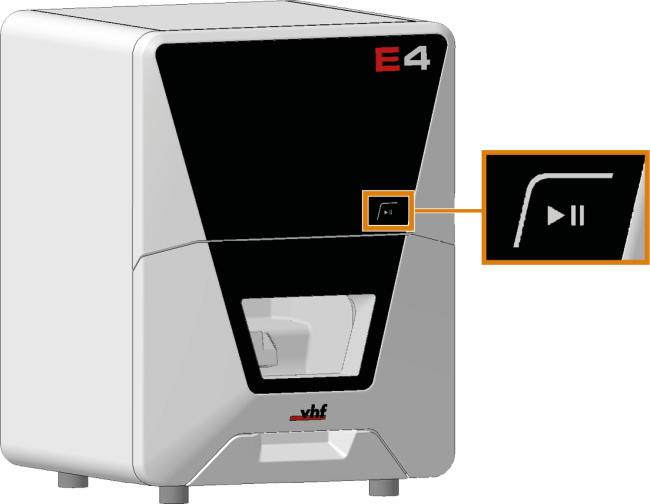

Botón de inicio
La tecla de inicio sirve para iniciar e interrumpir una tarea.
-
Para pulsar la tecla de inicio, ponga un dedo en ella.
No pulse la tecla.
Puerta de la cámara de trabajo
La puerta de la cámara de trabajo cierra la cámara de trabajo y protege al usuario de lesiones durante el funcionamiento.
No se puede abrir la puerta cuando la máquina está apagada ni cuando los ejes están en movimiento.

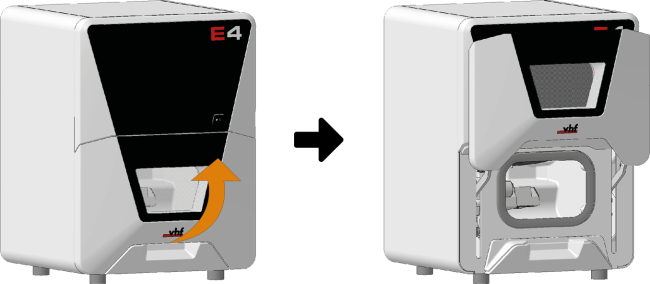

- Para abrir o cerrar la puerta de la cámara de trabajo, tire de ella hacia arriba o presiónela hacia abajo con la mano. Utilice la moldura de agarre de la puerta.
Palanca para el desbloqueo de emergencia de la puerta de la cámara de trabajo
En la parte inferior derecha de la máquina, se encuentra la palanca de desbloqueo de emergencia.
Apertura de emergencia de la puerta de la cámara de trabajo

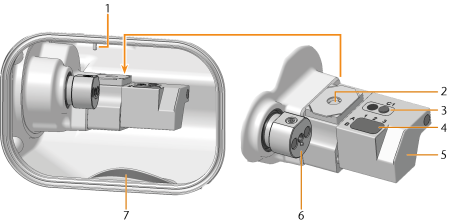

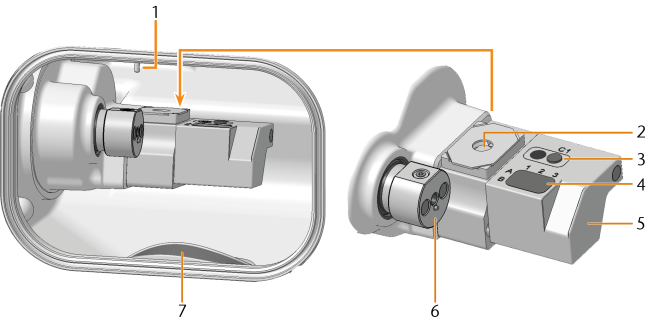

Cámara de trabajo
Puede insertar piezas en bruto y herramientas en la cámara de trabajo. Aquí es donde las piezas en bruto se procesan.
-
Husillo con pinza de sujeción para alojar herramientas
-
Palpador de medición
-
Inserto para AirTool
-
Inserto del almacén de herramientas
-
Almacén de herramientas
Sustituir los insertos de almacén de herramientas y los soportes correspondientes
-
Portapiezas
-
Inserto de drenaje para mecanizado en húmedo
Colores de la iluminación de la cámara de trabajo
|
Color |
Estado |
Puerta de la cámara de trabajo |
|---|---|---|
|
Verde |
La máquina está lista para funcionar. |
desbloqueado |
|
Blanco |
La máquina está lista para funcionar. |
desbloqueado |
|
Azul |
|
bloqueado |
|
Rojo |
Se ha producido una avería en la máquina. |
bloqueado |
Depósito de líquido refrigerante y depósito de mecanizado en seco
Su E4 utiliza los siguientes depósitos intercambiables:
-
Depósito de líquido refrigerante para mecanizado en húmedo
-
Depósito de mecanizado en seco para mecanizado en seco (equipamiento adicional
Componente físico que debe adquirirse por separado y que agrega nuevas funciones a su máquina.)
Puede solicitar equipos adicionales Componente físico que debe adquirirse por separado y que agrega nuevas funciones a su máquina. a través de su servicio de atención al cliente.
Dependiendo del modo de mecanizado, el depósito necesario debe estar en el compartimento situado debajo de la cámara de trabajo.
Si se conecta el sistema de aspiración sin colocar el depósito de mecanizado en seco, no se generará el vacío necesario en la cámara de trabajo.
-
Compartimento para el depósito de líquido refrigerante/depósito de mecanizado en seco
-
Depósito de mecanizado en seco
-
Depósito de líquido refrigerante
Cambiar de mecanizado en seco a mecanizado en húmedo
Cambiar el líquido refrigerante y limpiar el depósito de líquido refrigerante

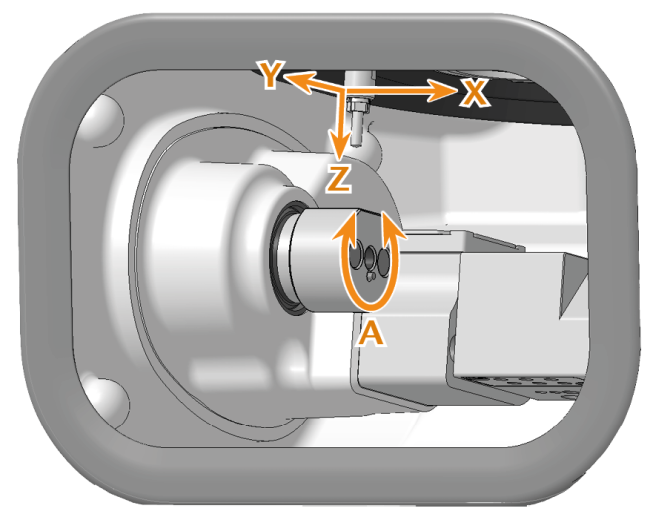

Ejes
Esta máquina tiene
-
Ejes lineales X, Y, Z
El husillo se desplaza a lo largo de estos ejes.
-
Eje giratorio A
El portapiezas gira alrededor de este eje.
Placa de identificación y número de serie
La placa de identificación de la máquina contiene información identificativa como, por ejemplo, el número de serie. Encontrará la placa de identificación y el número de serie de la máquina en el siguiente lugar:
Número de serie en la placa de identificación (marcado en naranja)
