Se aplica a: E4

Sustituir los insertos de almacén de herramientas y los soportes correspondientes

AVISO

Daños en las máquinas y herramientas si no se retiran todas las herramientas

DentalCNC taladra siempre agujeros en todos los almacenes de herramientas de la cámara de trabajo.

Si una herramienta permanece en la cámara de trabajo, se produce una colisión.

  • Cuando cambie los insertos, retire siempre todas las herramientas de la cámara de trabajo.

  • Sustituya siempre todos los insertos al mismo tiempo.

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

Los insertos nuevos se suministran sin orificios para las herramientas. Los orificios deben taladrarse con la máquina en los insertos.

En caso de avería, puede cambiar los soportes para los insertos por separado.

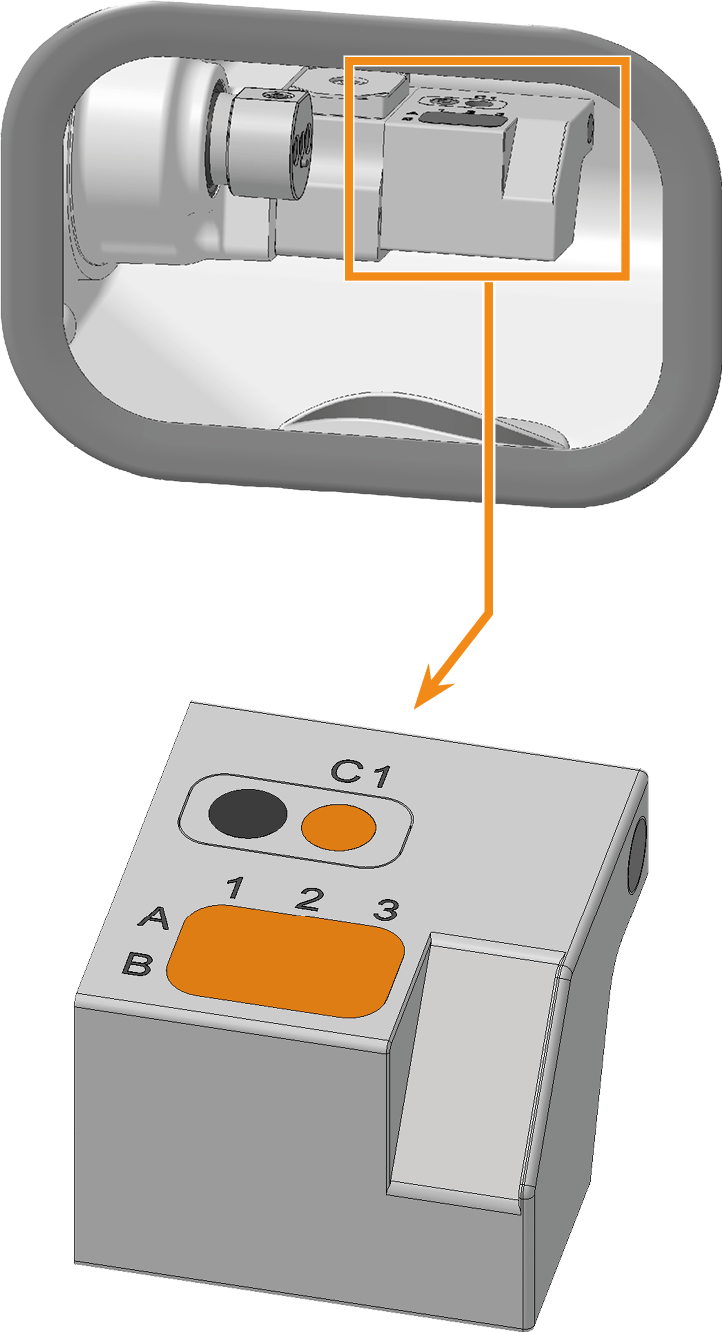

Inserto de almacén de herramientas e inserto AirTool(marcado en naranja)

  1. Tenga a mano:

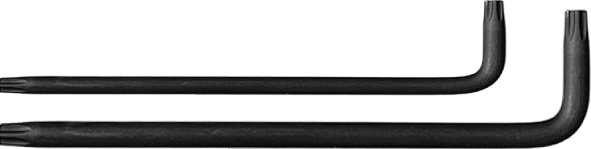

    • 1 x Destornillador de ángulo TX10 y TX20



    • 1 x Broca para posiciones de herramientas (2,8 mm)



      • Si desea cambiar los insertos:

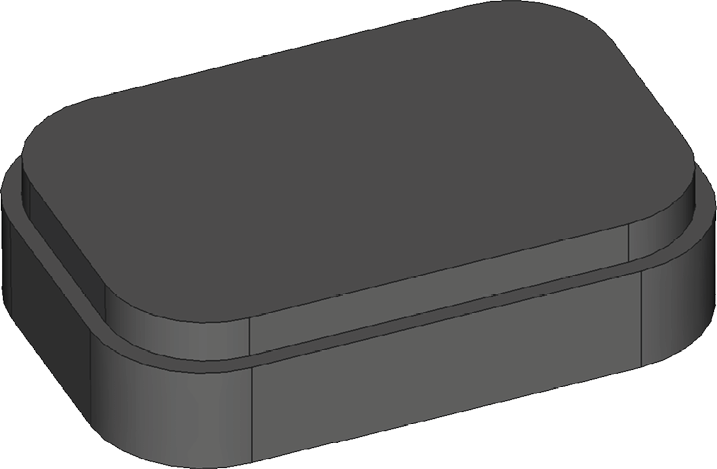

    • 1 x Inserto de almacén de herramientas para 16

      1 x Inserto de almacén de herramientas para 6



      • y

    • 1 x Inserto AirTool



      • Si desea cambiar al menos uno de los soportes:

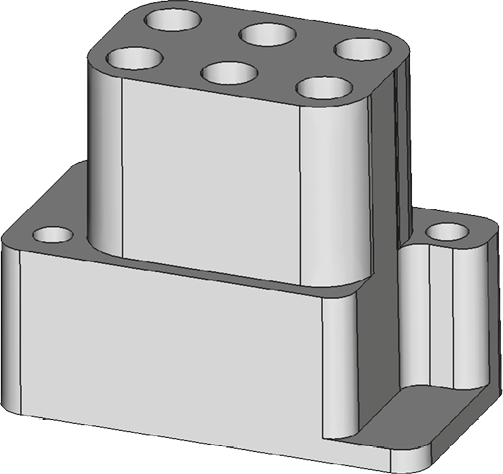

    • 1 x Soporte para inserto de almacén de herramientas



      • y/o

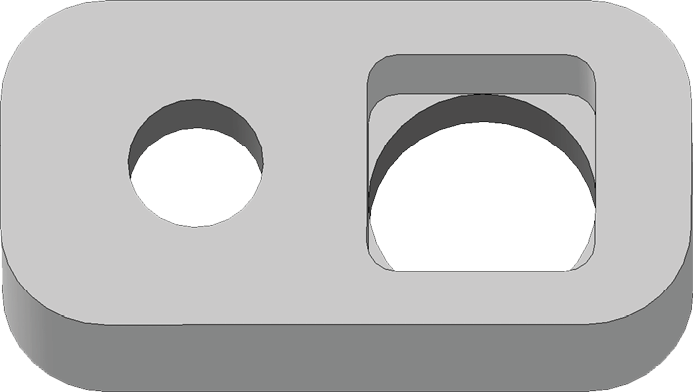

    • 1 x Soporte para inserto AirTool



  2. Cierre DentalCNC.

  3. Abra la puerta de la cámara de trabajo.

  4. Apague la máquina mediante el interruptor principal.

  5. ¡PRECAUCIÓN!Utilice guantes.

  6. Extraiga el almacén de herramientas del soporte de almacenes de herramientas.

  7. ¡AVISO! Retire todas las herramientas del almacén de herramientas y AirTool del inserto C1.

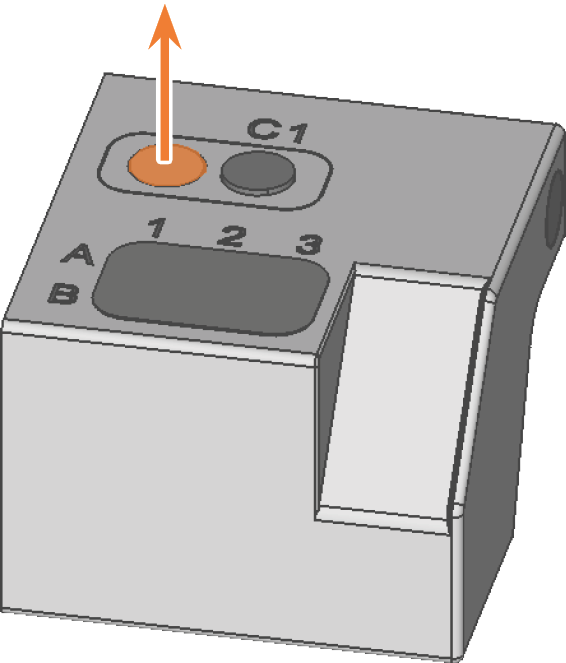

  8. Si el tornillo situado a la izquierda del inserto AirTool C1 está cubierto con una tapa, retírela con una herramienta puntiaguda.

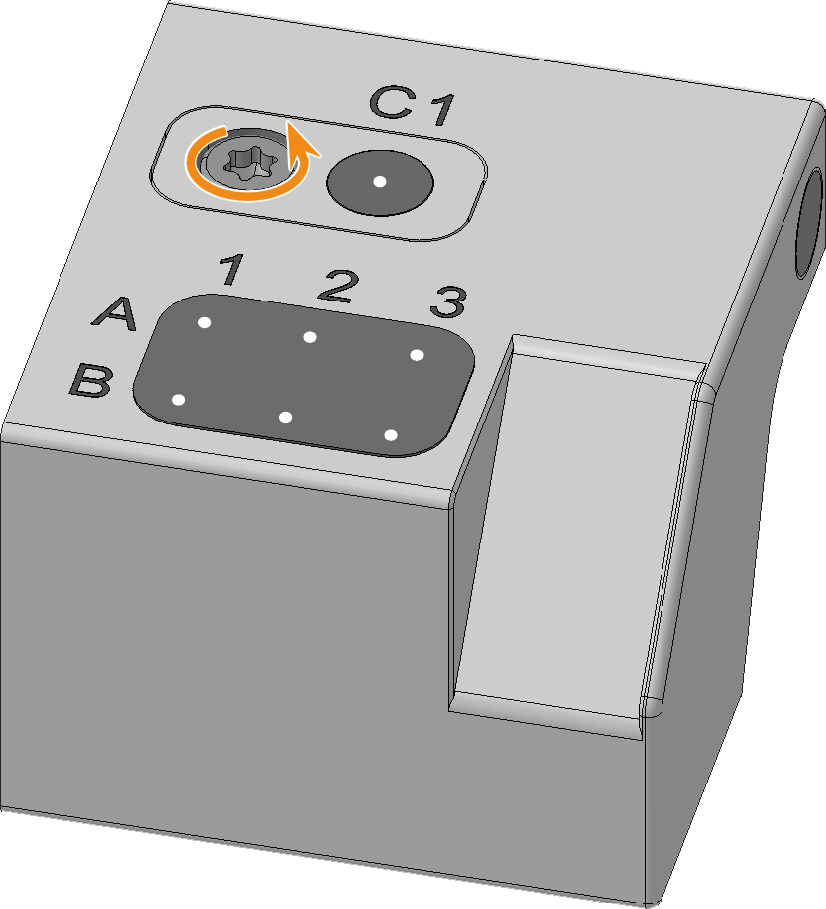

  9. Desenrosque el tornillo situado a la izquierda del inserto C1 de AirTool.

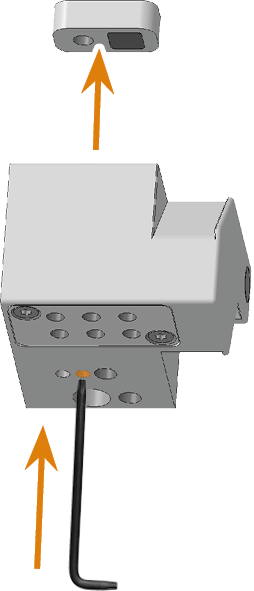

  10. Utilice la llave Allen para empujar el soporte con el inserto y sacarlo de la abertura desde abajo.

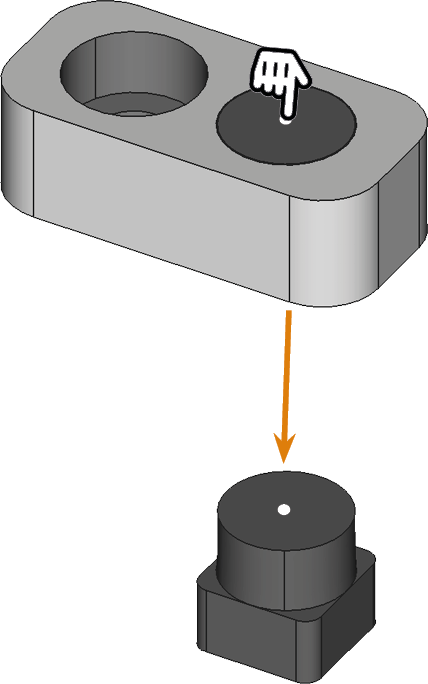

  11. Presione el inserto para retirarlo del soporte.







  12. Tome las piezas de repuesto necesarias.

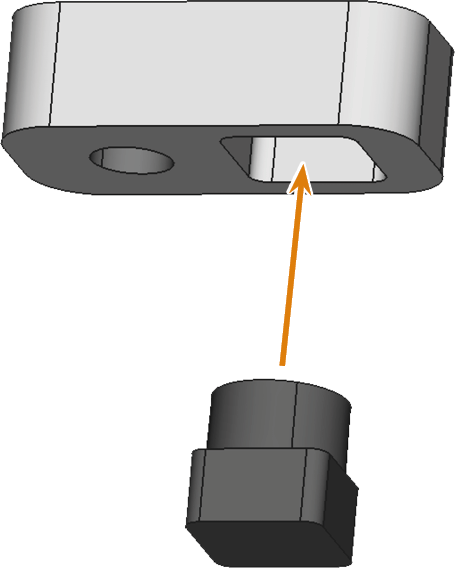

  13. Presione el inserto de AirTool para introducirlo en la abertura rectangular del soporte.

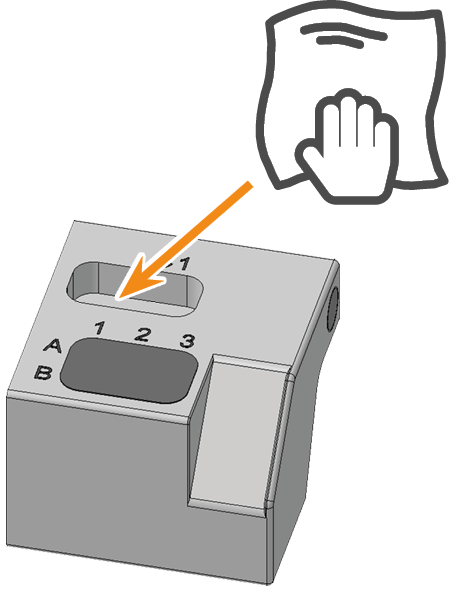

  14. Limpie la abertura con un paño húmedo.

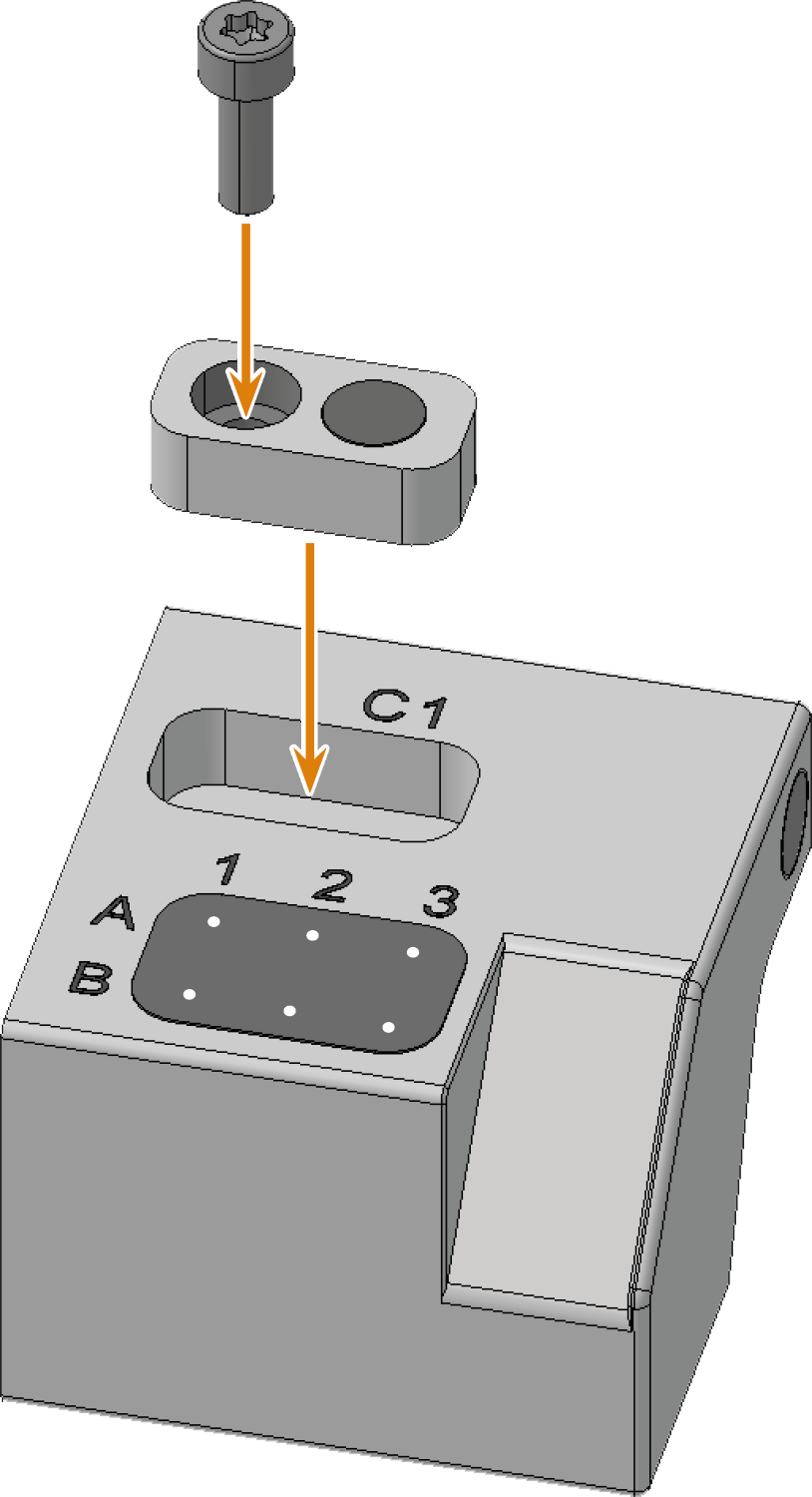

  15. Inserte el soporte en la abertura y enrósquelo firmemente.

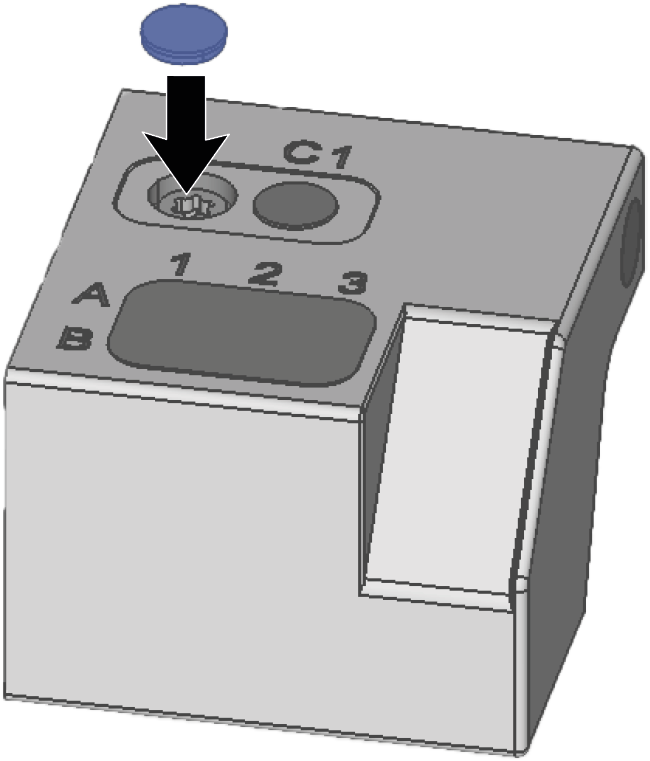

  16. Si el orificio del tornillo situado junto al inserto AirToolestaba cubierto con una tapa, cubra el orificio del tornillo con una tapa nueva.

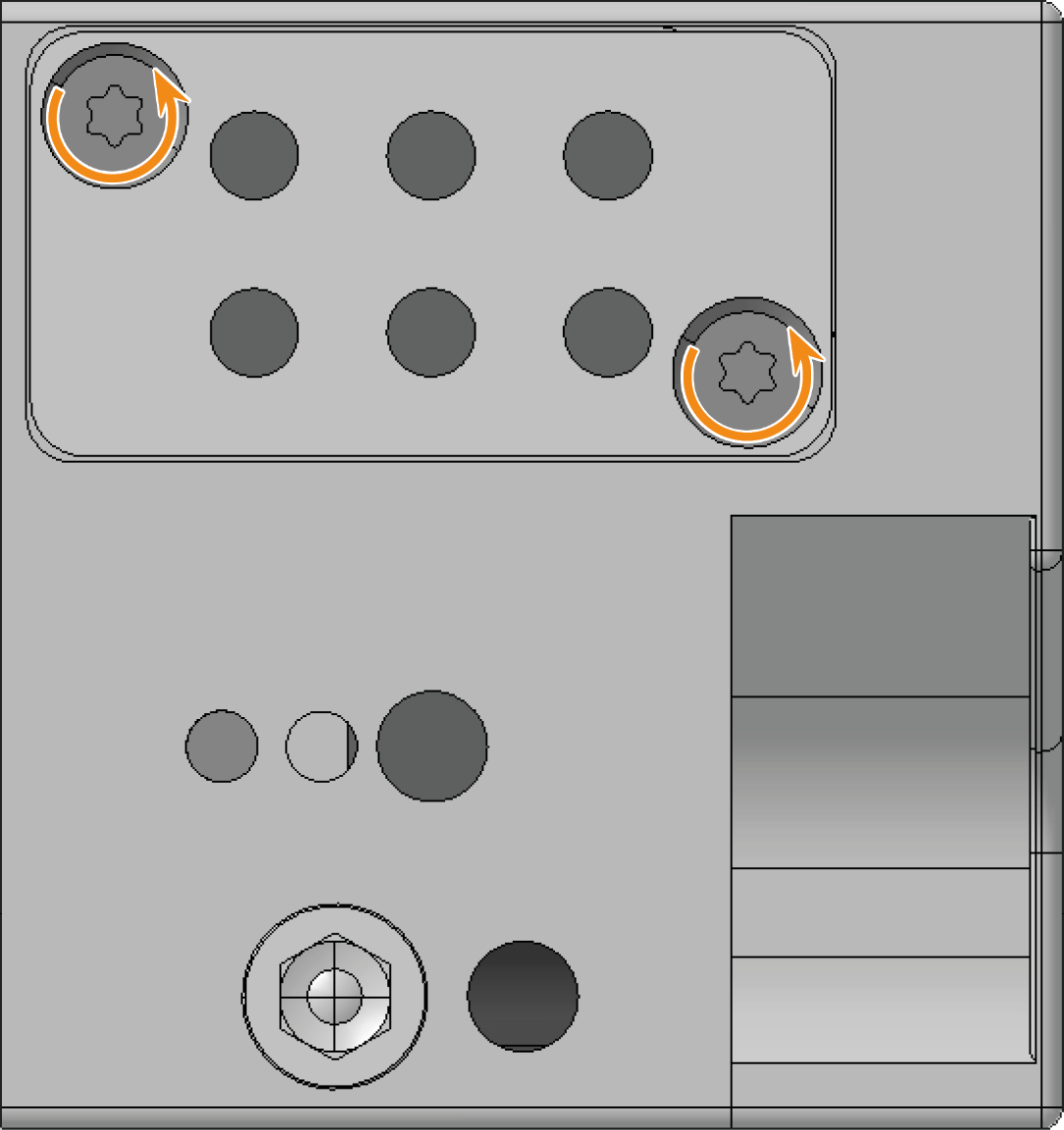

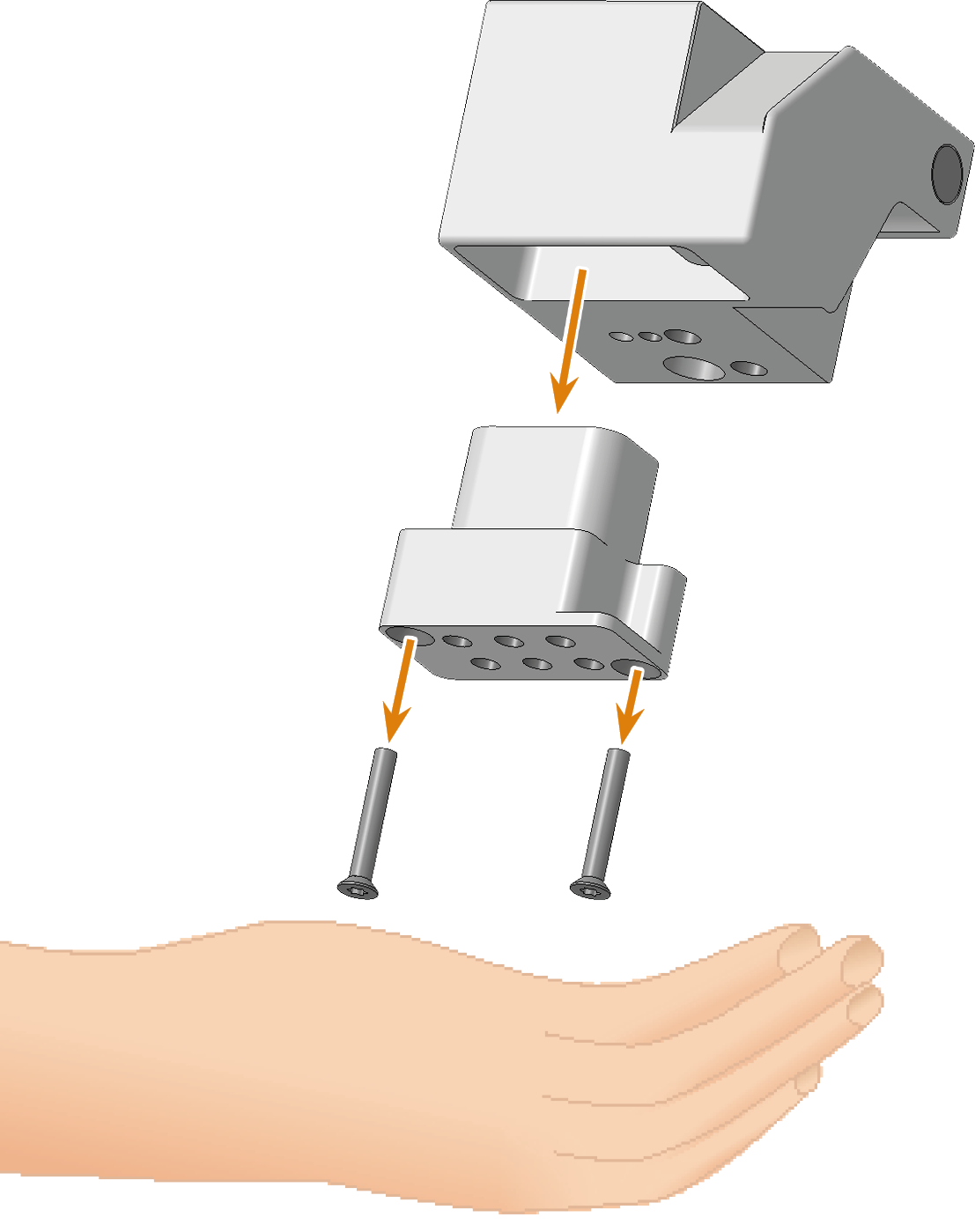

  17. Desenrosque los 2 tornillos del soporte del inserto de almacén de herramientas en la parte inferior del almacén de herramientas.

    • El soporte para el inserto de almacén de herramientas y los tornillos se deslizan en la mano.

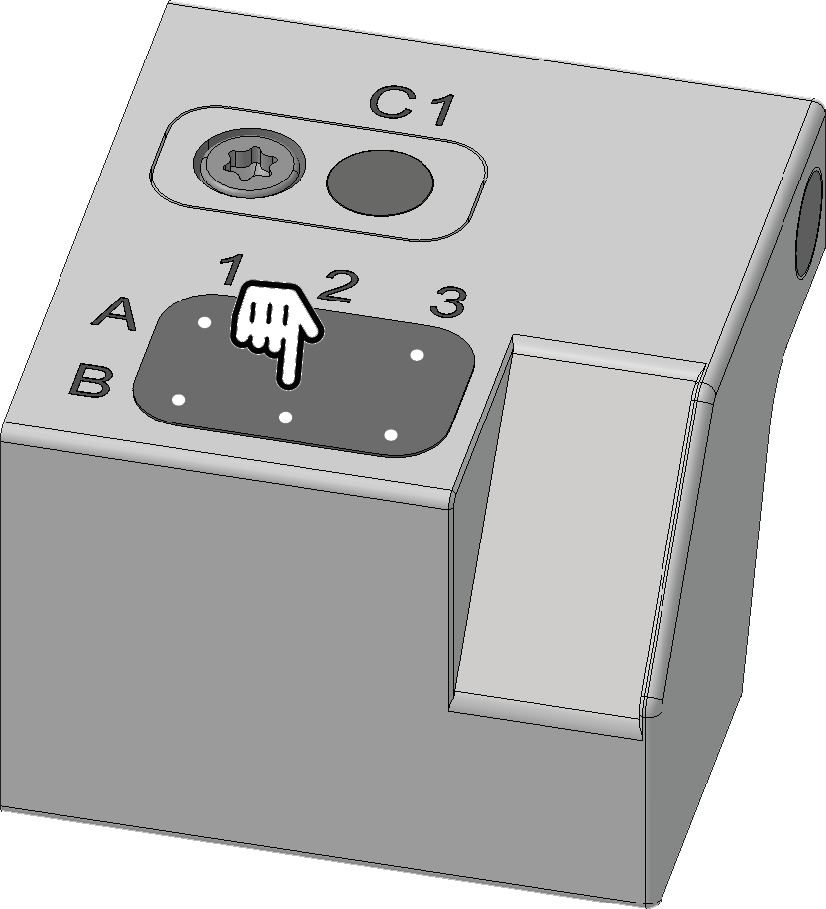

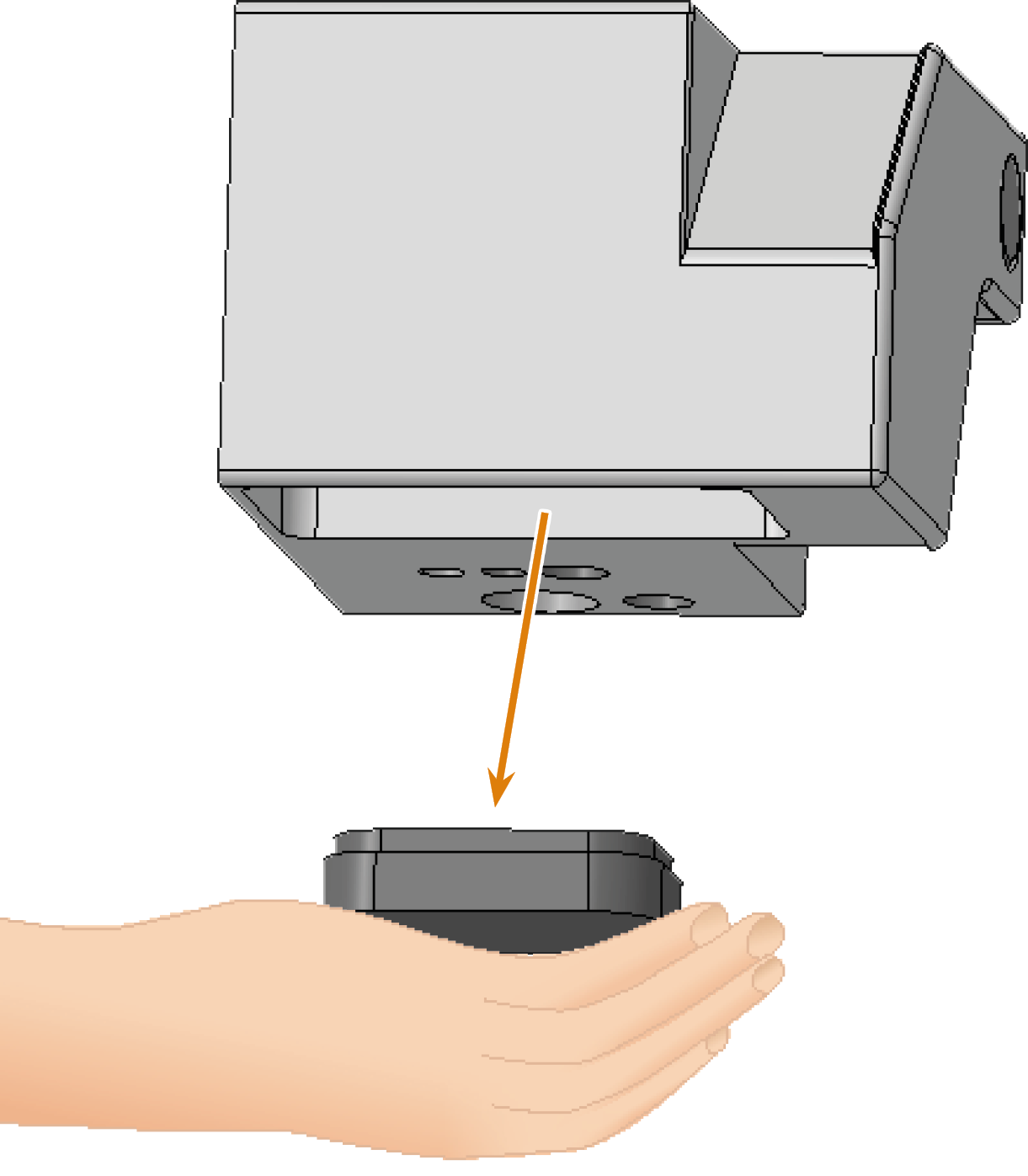

  18. Empuje el inserto de almacén de herramientas hacia abajo para sacarlo de la abertura.







    • El inserto de almacén de herramientas se deslizará en su mano.



  19. Tome las piezas de repuesto necesarias.

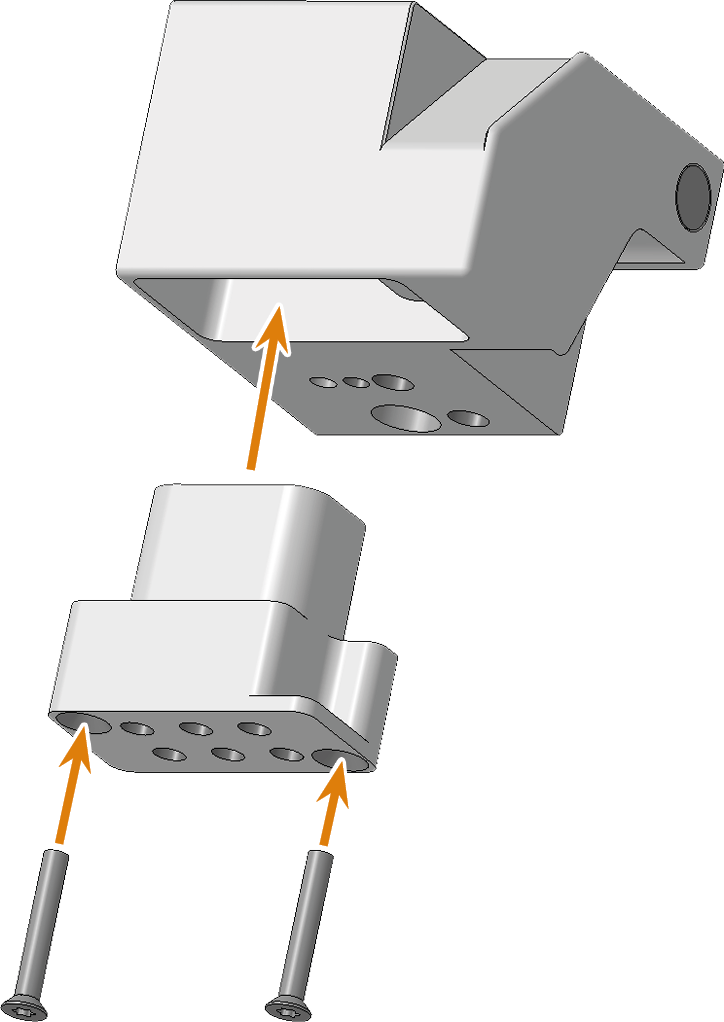

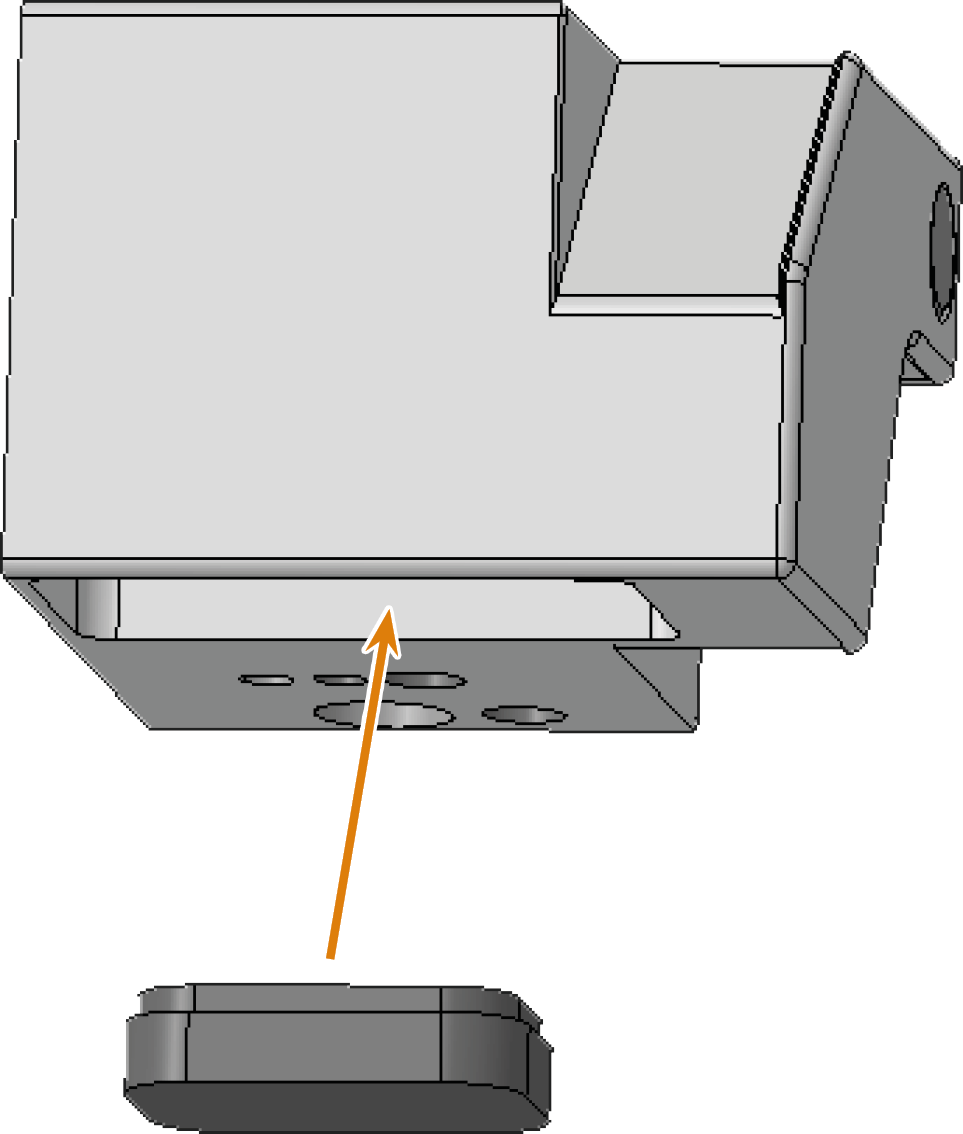

  20. Introduzca el inserto de almacén de herramientas en la abertura desde abajo.

  21. Introduzca el soporte del inserto de almacén de herramientas en el almacén de herramientas.

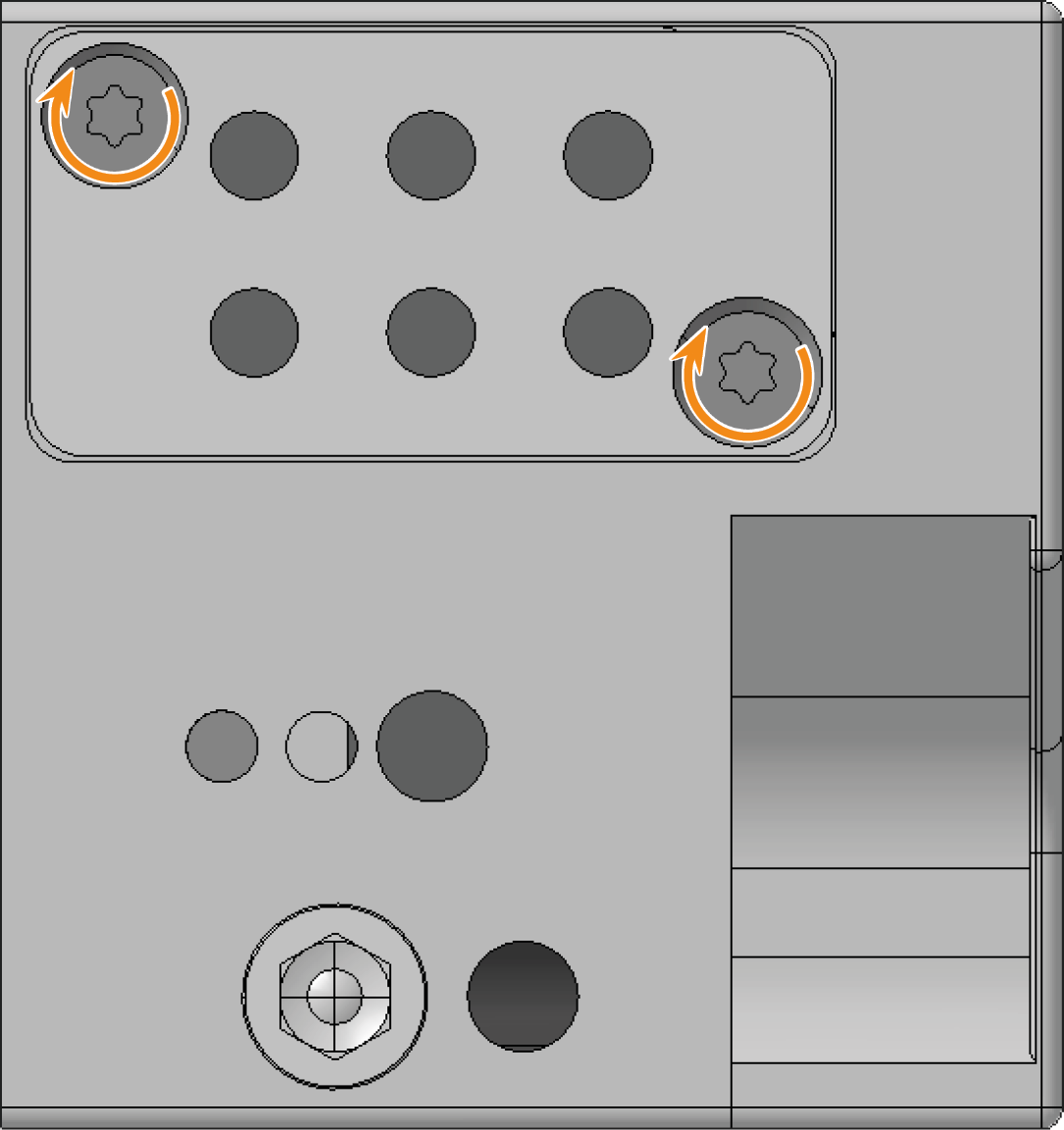

  22. Introduzca los 2 tornillos en los orificios de tornillo del soporte y atorníllelos.

  23. Coloque el almacén de herramientas en el soporte de almacenes de herramientas.

    24.







  24. Cierre la puerta de la cámara de trabajo.

  25. Encienda la máquina mediante el interruptor principal.

  26. Inicie DentalCNC.

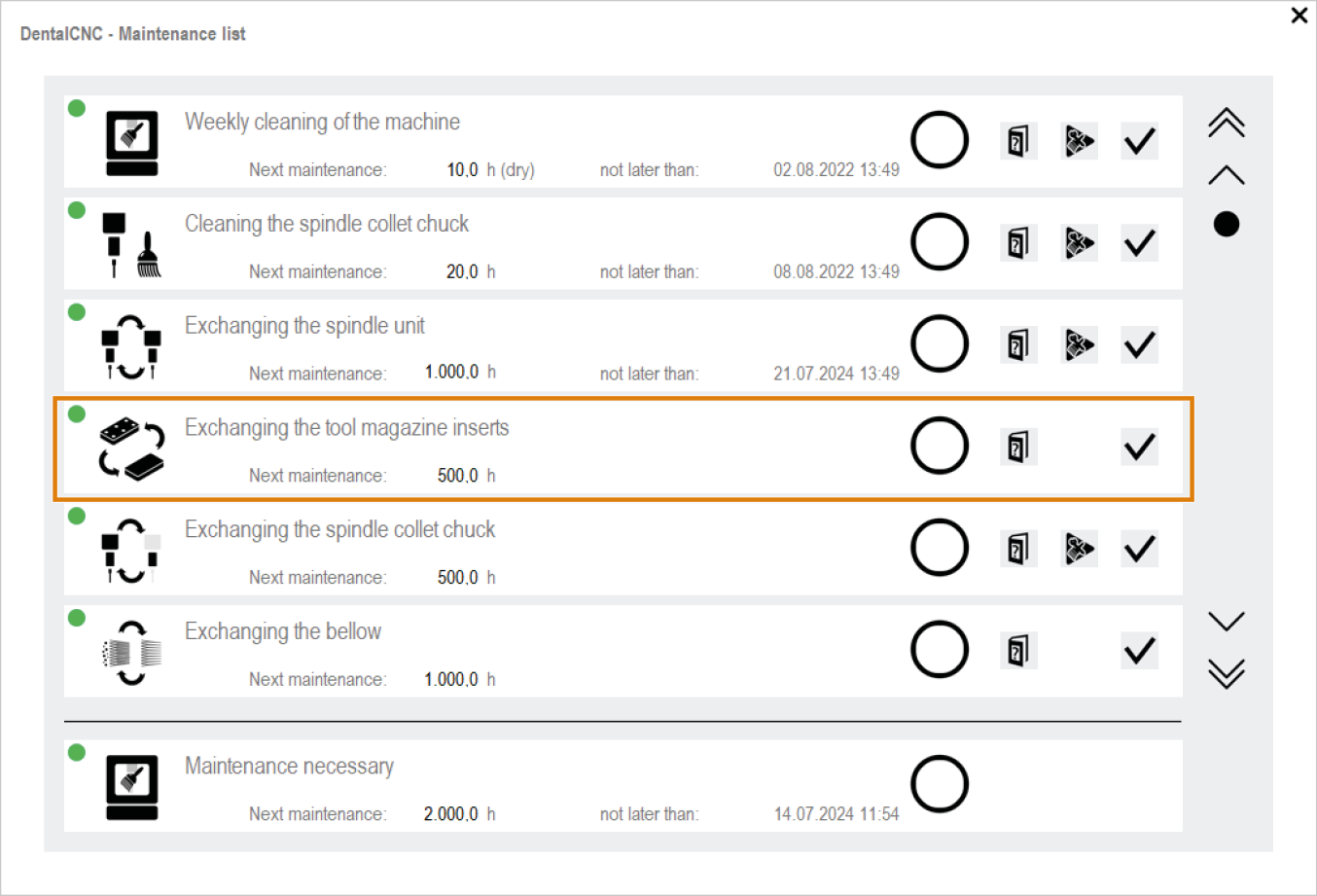

  27. Abra la vista Sección de mantenimiento con el siguiente icono en la barra de iconos principal:

  28. Seleccione el icono siguiente de la entrada Cambiar insertos de almacén de herramientas:

  29. Siga las instrucciones en la documentación de DentalCNC y taladre las posiciones de herramienta utilizando la broca proporcionada.
