Se aplica a: E4

Reemplazar la unidad de husillo

En caso de cambio de husillo, sustituya toda la unidad del husillo, que consta de los siguientes componentes:

  • Husillo con pinza de sujeción

  • Desbloqueador de pinza de sujeción con cable

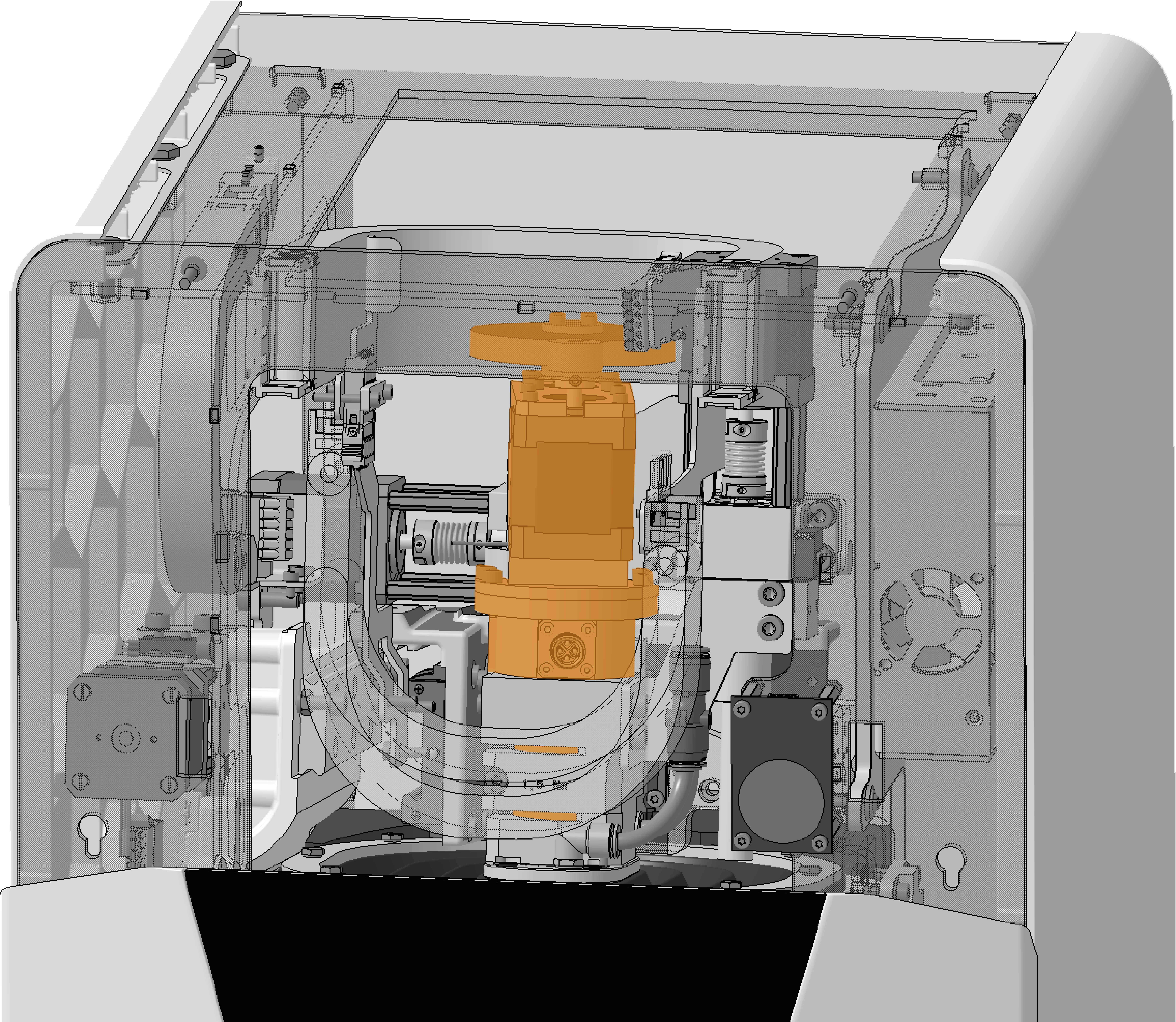

La unidad de husillo (marcada en naranja) se encuentra detrás de la cubierta de servicio.



  1. Tenga a mano:

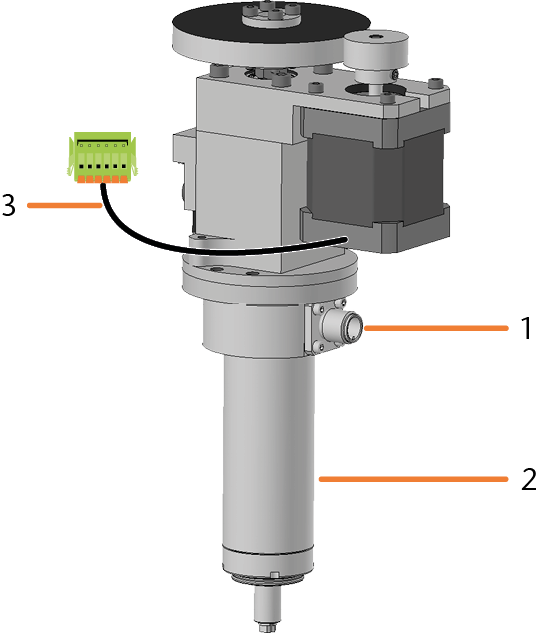

    • 1 x Husillo de repuesto SFE 300E



      1. Toma para el cable del husillo

      2. Husillo con pinza de sujeción

      3. Cable del desbloqueador de pinza de sujeción con conector

    • 1 x Destornillador de torque de 1,5 Nm con broca TX20



  2. Inicie DentalCNC.

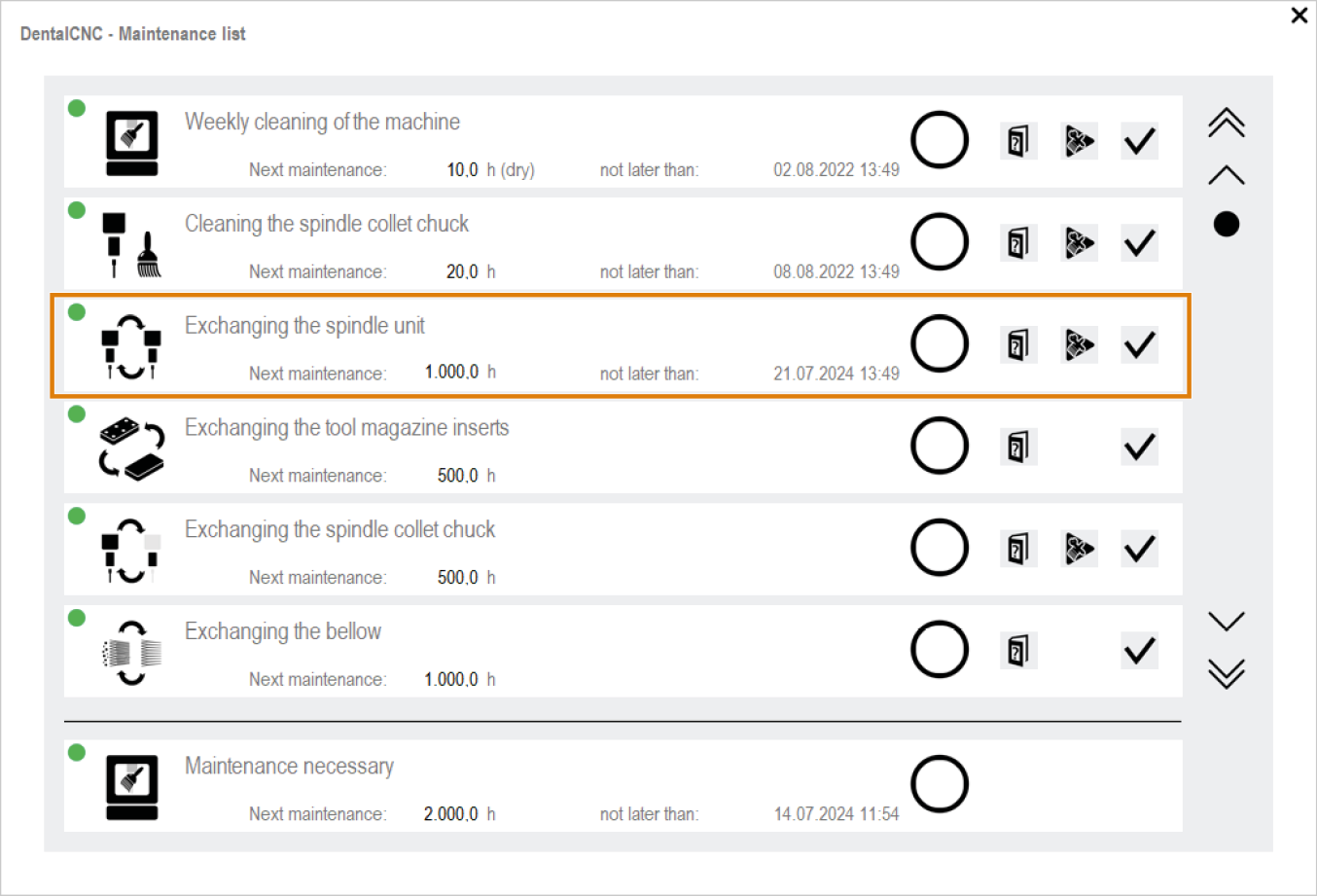

  3. Abra la vista Sección de mantenimiento con el siguiente icono en la barra de iconos principal:

  4. Seleccione el siguiente icono para la entrada Sustituir el husillo:

    • El husillo se desplaza a la posición para el cambio de husillo.

  5. Cierre DentalCNC.

    6.





  6. .Apague la máquina mediante el interruptor principal.



  7. Desconecte la máquina de todas las líneas.

  8. Retire la cubierta de servicio.

    Desmontaje y montaje de la carcasa de la máquina

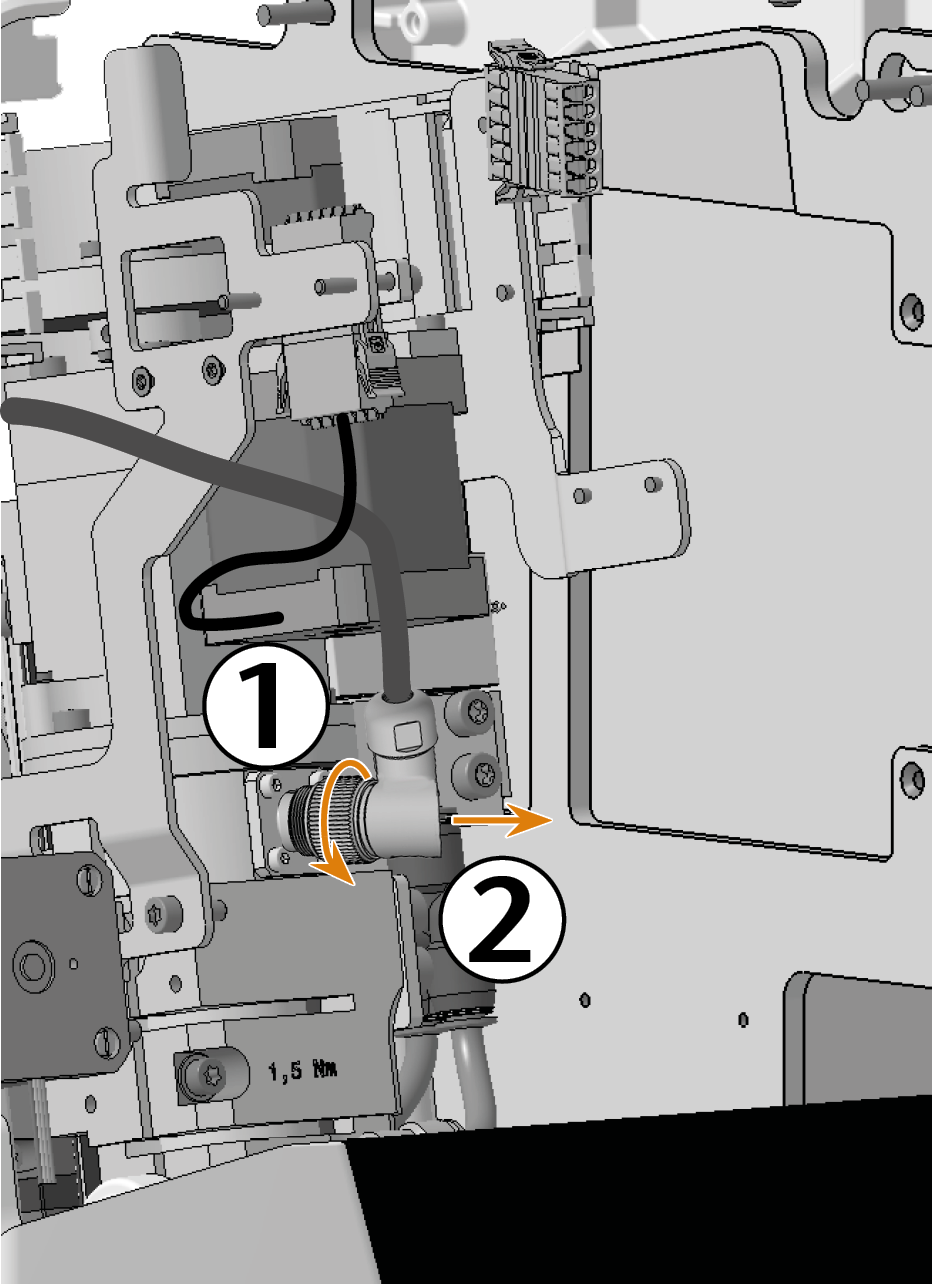

  9. Afloje el cable del husillo girando a mano la tuerca moleteada en sentido antihorario.

  10. Extraiga el cable del husillo de la toma de la unidad de husillo.

  11. Retire el cable del desbloqueador de pinza de sujeción:

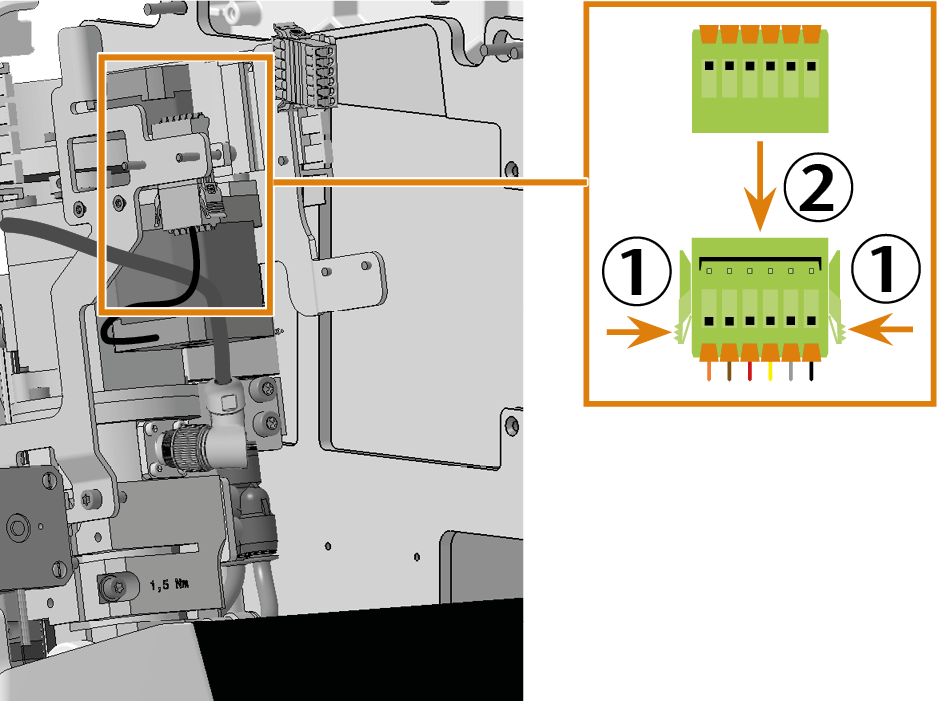

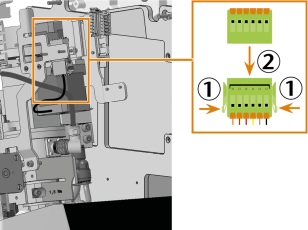

    Presione las dos abrazaderas de sujeción del conector hacia el centro y tire del conector para sacarlo de la toma.

    12.

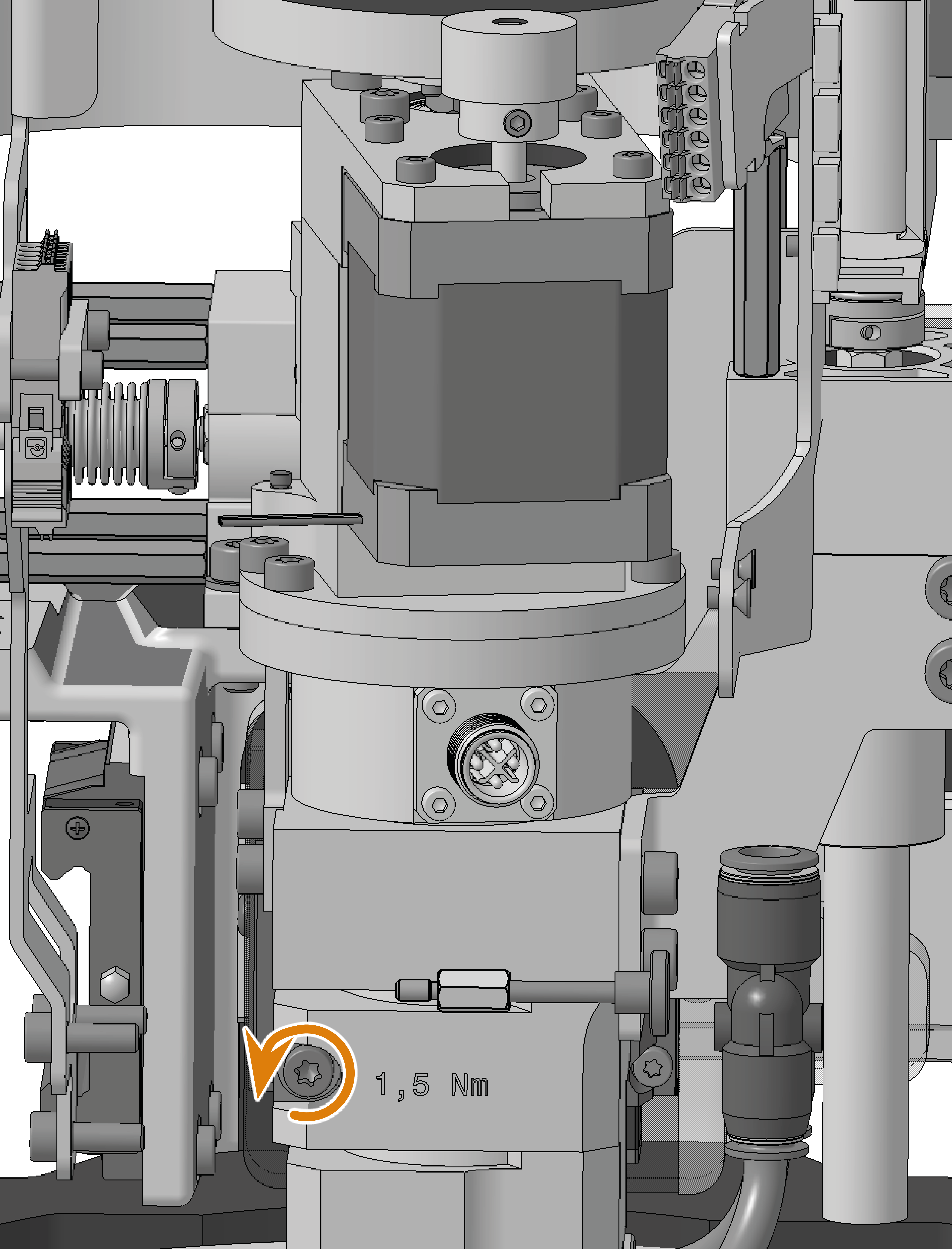

  12. Afloje el tornillo de fijación con el destornillador dinamométrico. No desenrosque completamente el tornillo.

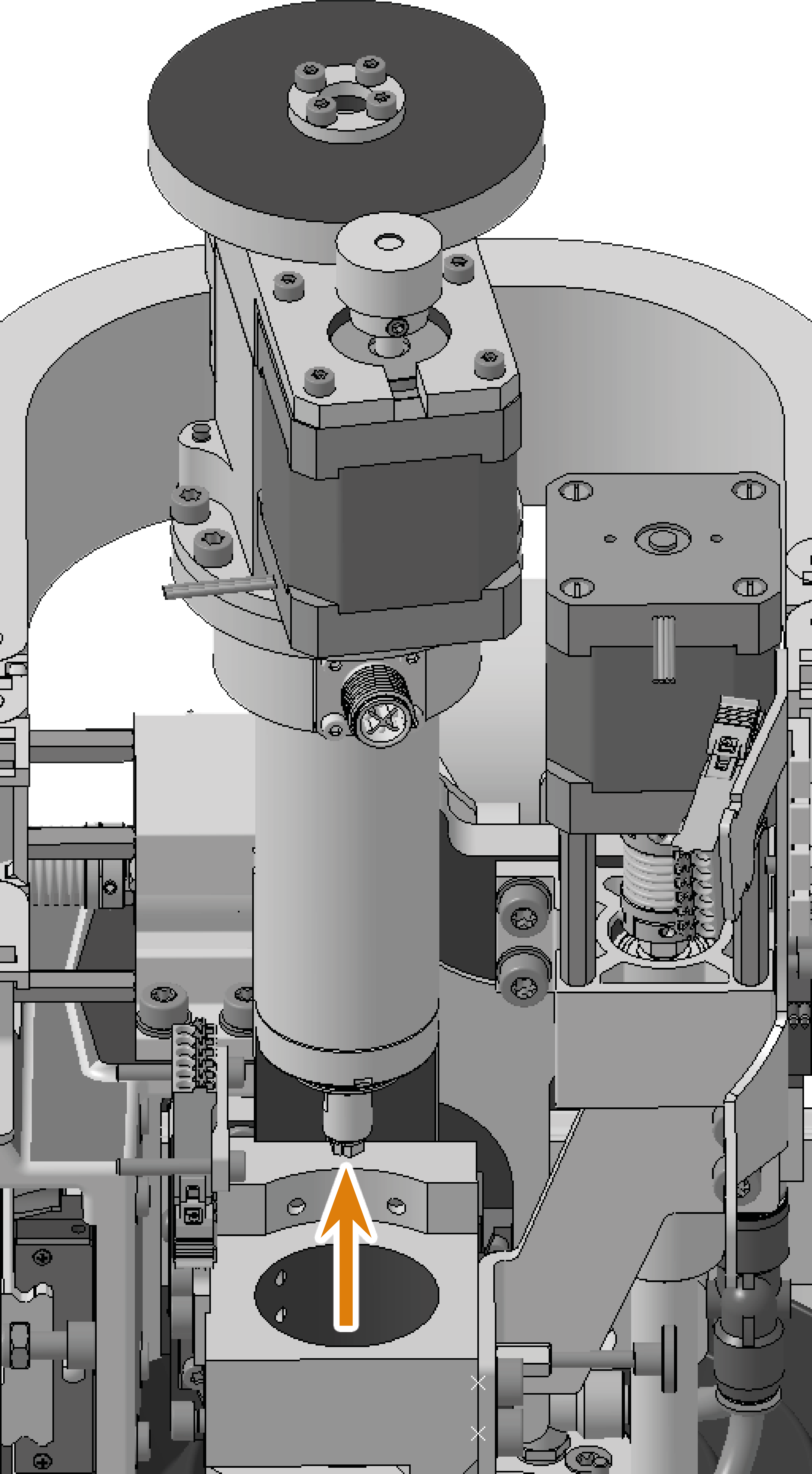

  13. Tire de la unidad de husillo hacia arriba para extraerla del soporte del husillo.

    14.

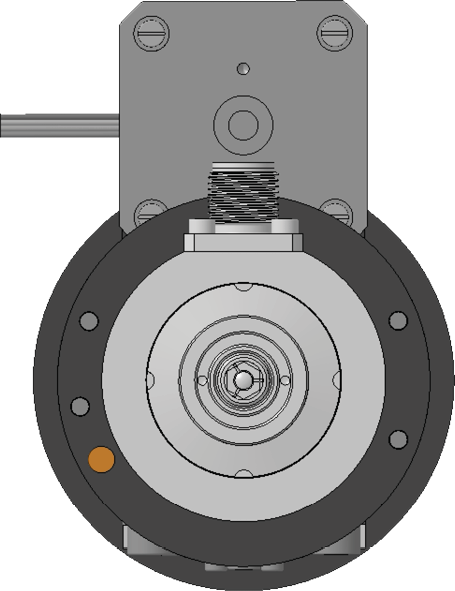

  14. Coja la unidad de husillo de repuesto y localice el orificio de posicionamiento (marcado en naranja) en la parte inferior.

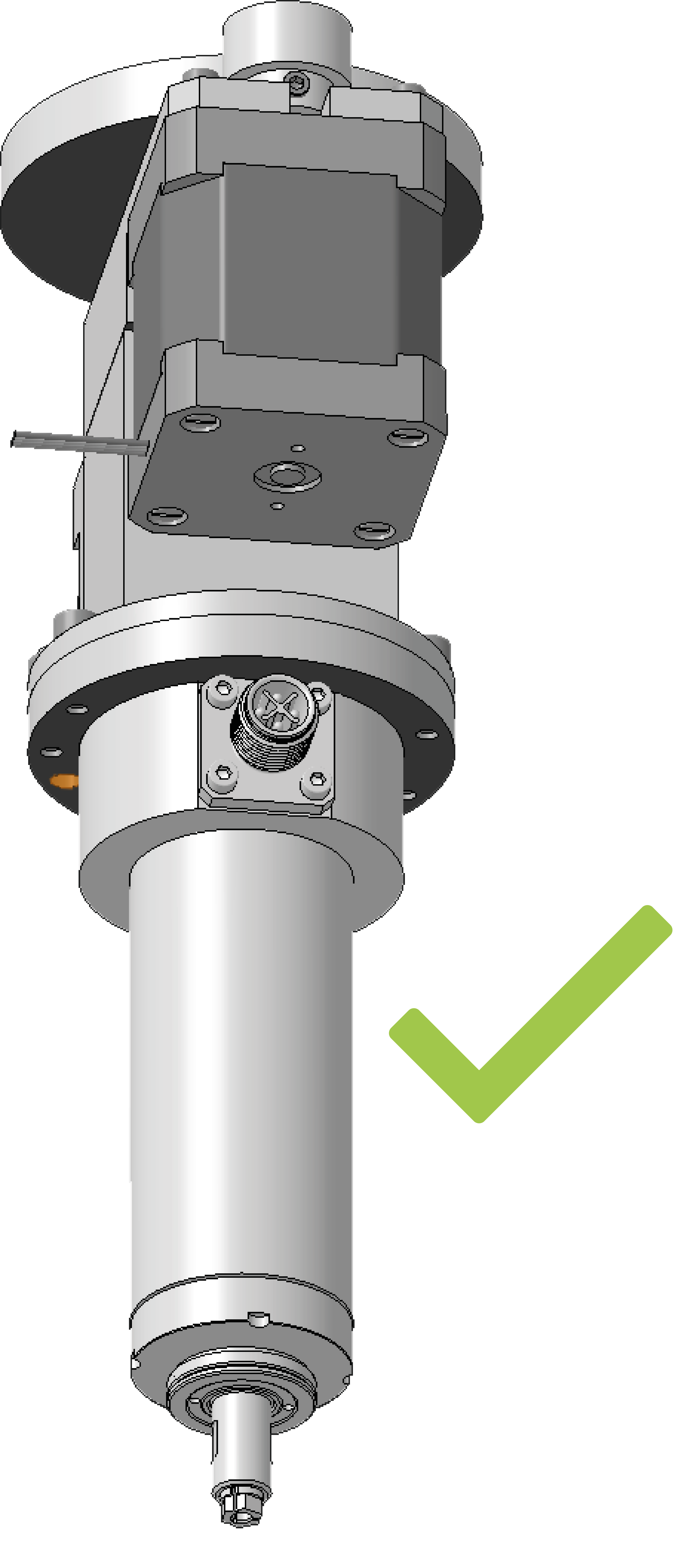

  15. Gire la unidad de husillo de modo que el orificio de posicionamiento (marcado en naranja) se sitúe en la parte posterior izquierda.

    16.



  16. Introduzca la unidad de husillo de repuesto por arriba en el soporte del husillo:

    1. Introduzca la ayuda de posicionamiento (marcada en azul) del soporte del husillo en el orificio de posicionamiento (marcado en naranja) del husillo.

    2. Empuje con cuidado la unidad de husillo hacia abajo prestando atención al indicador de altura del husillo.

    ¡AVISO! Asegúrese de que el engranaje del husillo no toque la manguera de líquido refrigerante.

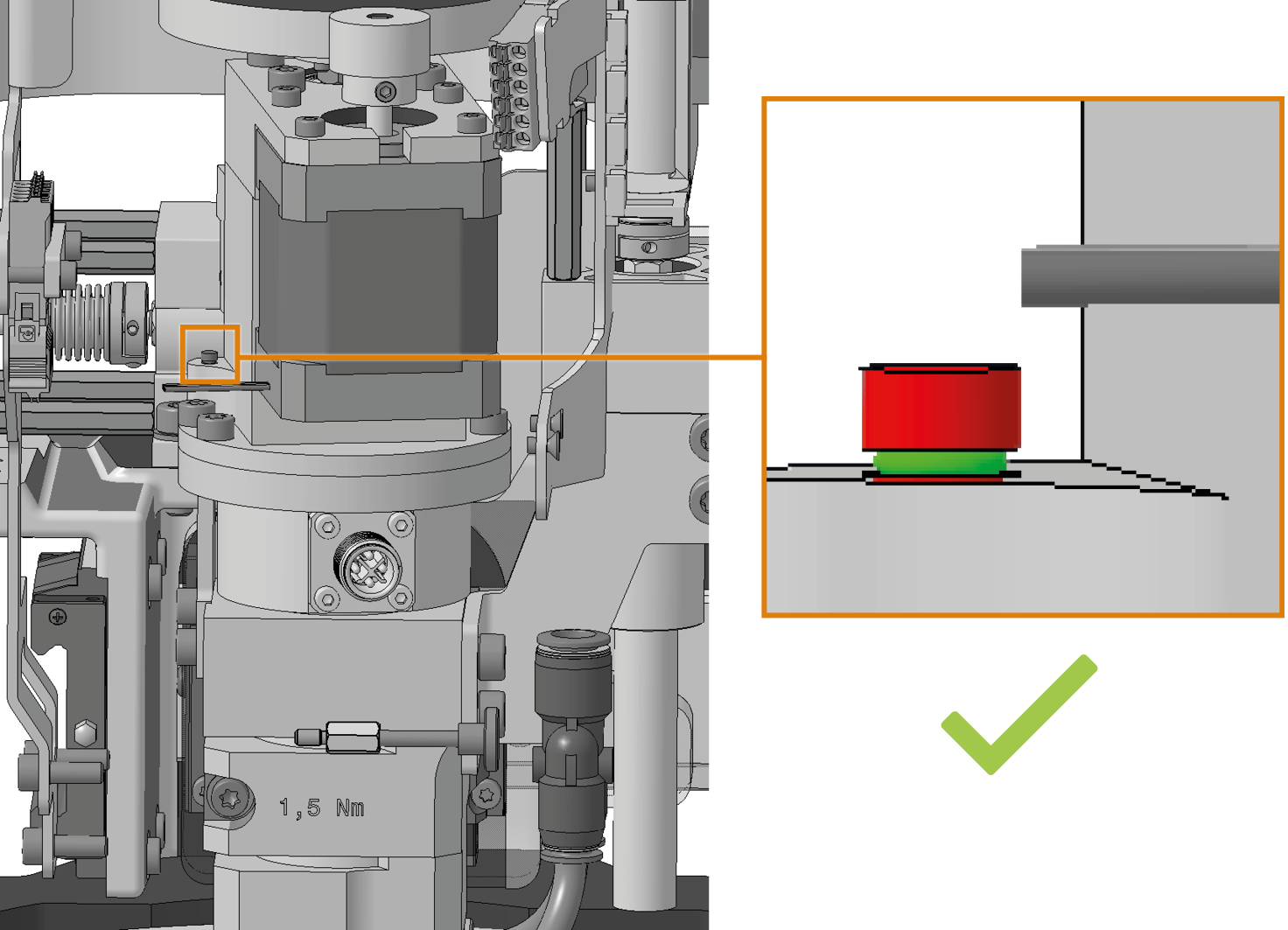

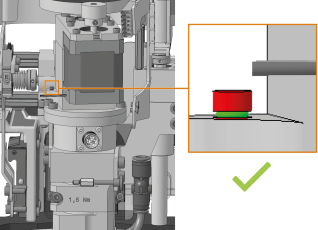

    • Una vez que haya empujado la unidad de husillo hacia abajo lo suficiente, verá el anillo verde en el indicador de altura del husillo.

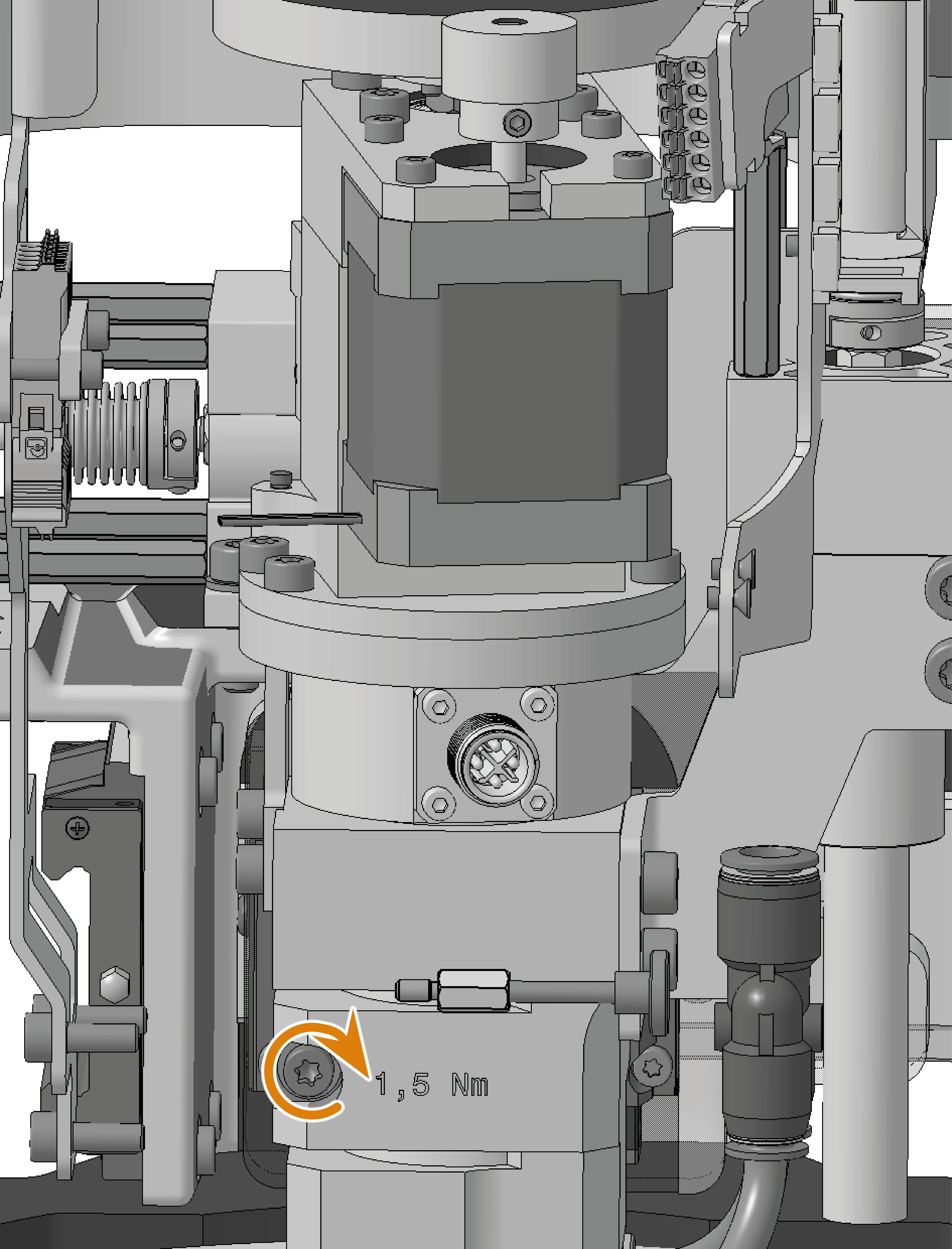

  17. Apriete el tornillo de fijación del husillo con el destornillador dinamométrico.

  18. Enchufe el cable del husillo en la toma del husillo.

  19. Apriete el cable del husillo girando a mano la tuerca moleteada en el sentido de las agujas del reloj.

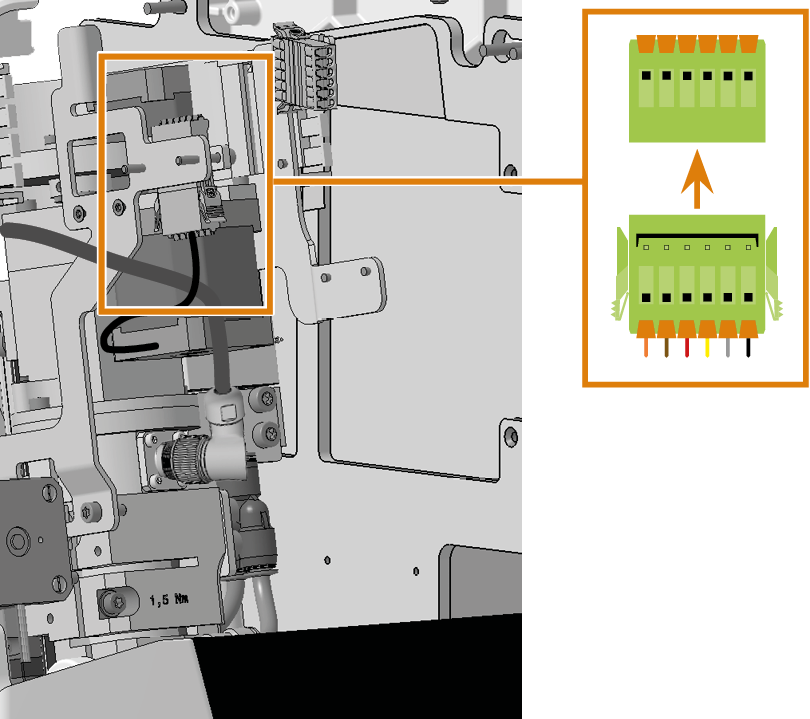

  20. Enchufe el cable del desbloqueador de pinza de sujeción en la toma correspondiente de la máquina.

    21.





  21. Coloque la cubierta de servicio.

    Desmontaje y montaje de la carcasa de la máquina

  22. Encienda la máquina mediante el interruptor principal.

  23. Inicie DentalCNC.

  24. Abra la vista Sección de mantenimiento con el siguiente icono en la barra de iconos principal:

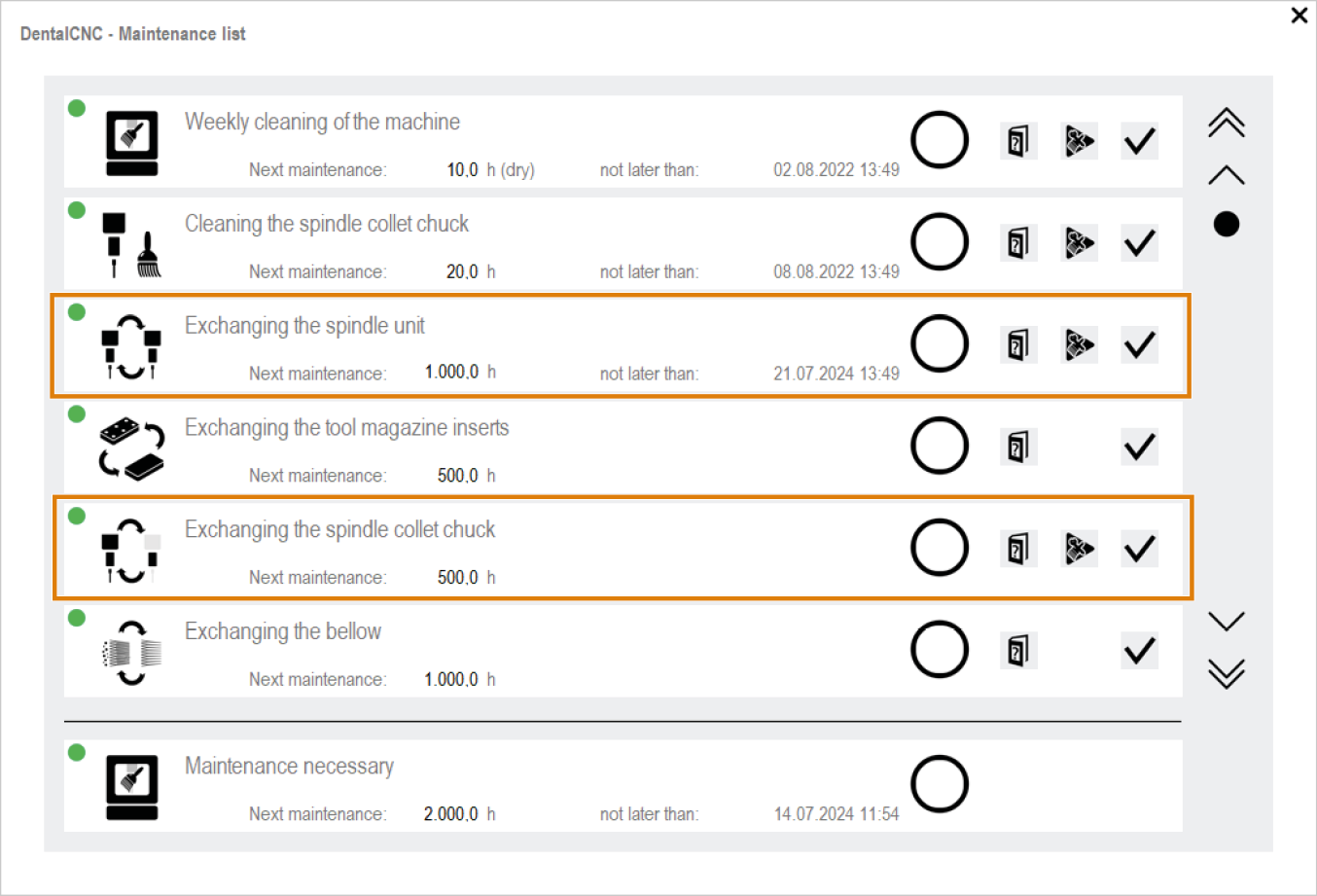

  25. Seleccione el siguiente icono de las entradas Sustituir el husillo y Sustituir la pinza de sujeción del husillo:

  26. Frese un espécimen de ensayo y calibre la máquina en caso necesario.

    Calibración de la máquina con especímenes de calibrado

  27. Póngase en contacto con el servicio de atención al cliente y solicite que se restablezcan las horas de funcionamiento del husillo.

    Esto puede ser importante para determinar las reclamaciones de garantía.
