Se aplica a: E3, E4

Desmontaje y montaje de la carcasa de la máquina

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

En las figuras de esta descripción aparece E4, pero los componentes relevantes de E3 son idénticos o muy similares. El procedimiento descrito se aplica a ambas máquinas.

Para sustituir algunas piezas de repuesto, debe desmontar parte de la carcasa de la máquina.

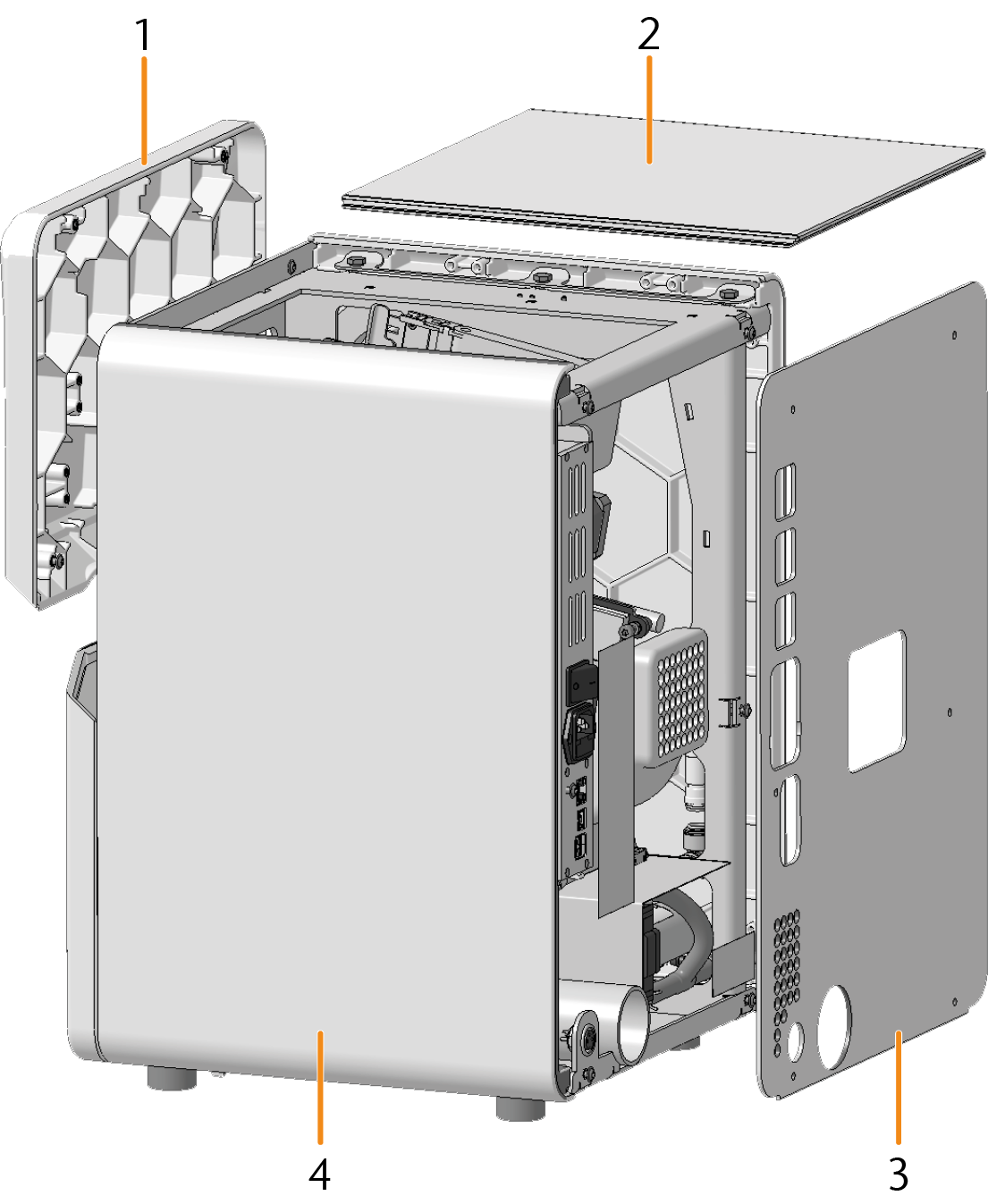

Los componentes de la carcasa de la máquina

El panel posterior y la cubierta superior se deben desmontar antes de retirar otros componentes de la carcasa.

La carcasa de la máquina consta de los siguientes componentes:



  1. Cubierta de servicio
  2. Cubierta superior
  3. Panel posterior
  4. Panel lateral

Tenga a mano:

  • 1 × llave inglesa de 10 mm



  • 1 × llave Allen TX20



    • Desmontar y montar el panel posterior y la cubierta superior

    Desmontaje

    1. Apague la máquina mediante el interruptor principal.



    2. Desconecte la máquina de todas las líneas.

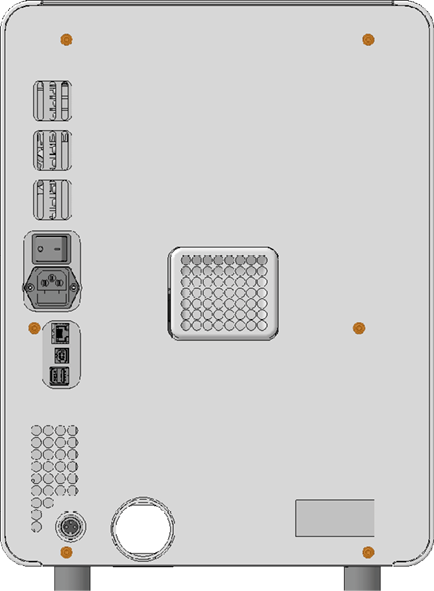

    3. Utilice la llave Allen TX20 para desatornillar los 6 tornillos (marcados en naranja) que sujetan el panel posterior.

      E3: El panel posterior está disponible en 2 versiones y se fija con 6 o 4 tornillos.

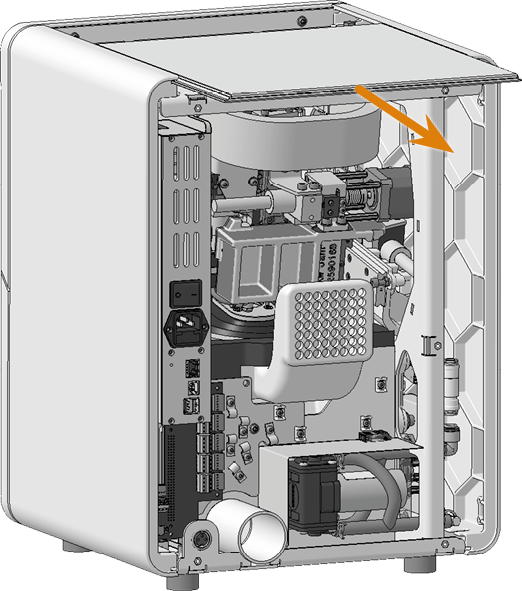

    4. Deslice la cubierta superior hacia atrás para sacarla de la máquina.





    Montaje

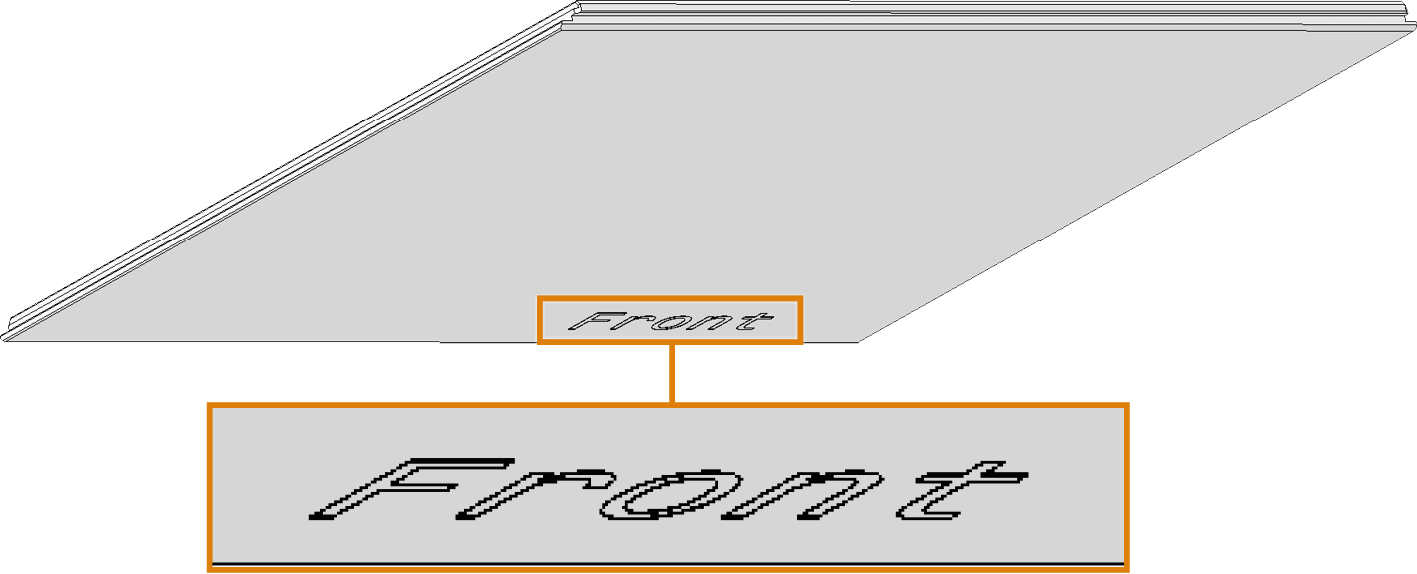

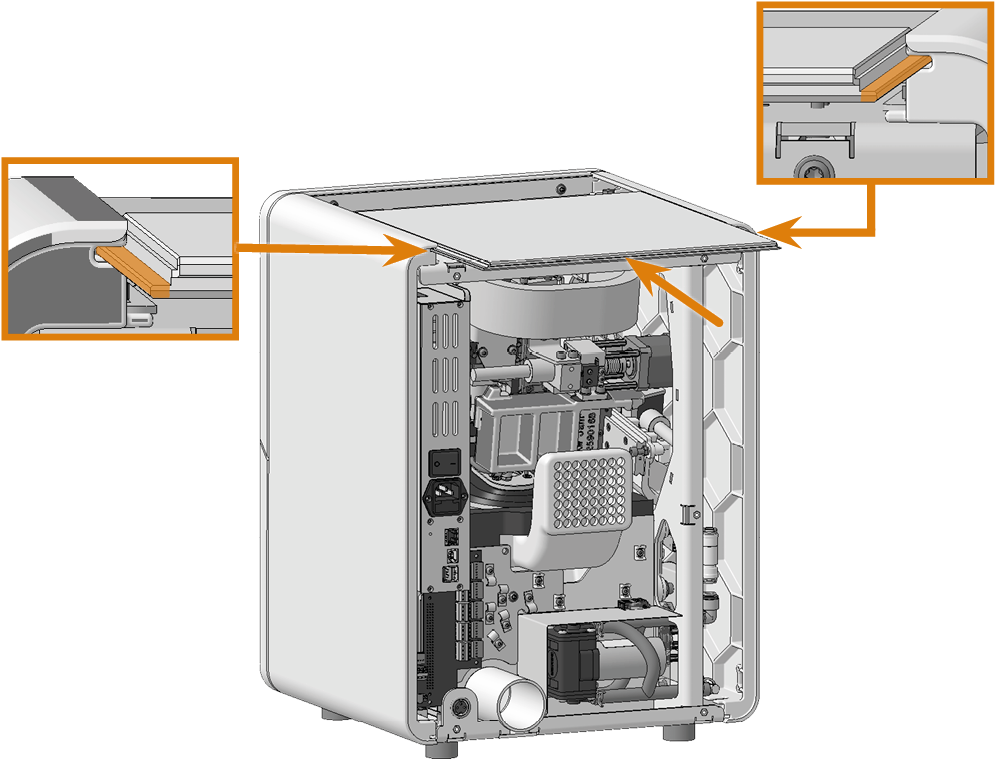

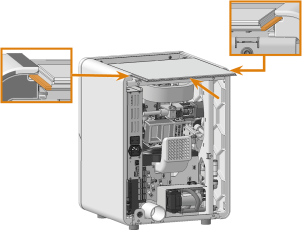

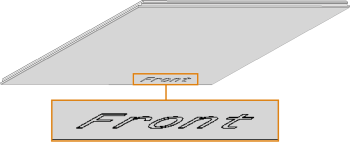

    1. Coloque la cubierta superior entre los paneles laterales. Introduzca el perfil de la cubierta superior (marcada en naranja) en la guía de los paneles laterales. Asegúrese de que la inscripción Front del interior de la cubierta superior apunte hacia la parte delantera de la máquina.

    2. Deslice la cubierta superior completamente hacia la parte delantera de la máquina.

    3. Utilice la llave Allen TX20 para atornillar el panel posterior a la máquina con 6 tornillos (marcados en naranja).

      E3: El panel posterior está disponible en 2 versiones y se fija con 6 o 4 tornillos.







    Desmontar y montar la cubierta de servicio

    Desmontaje

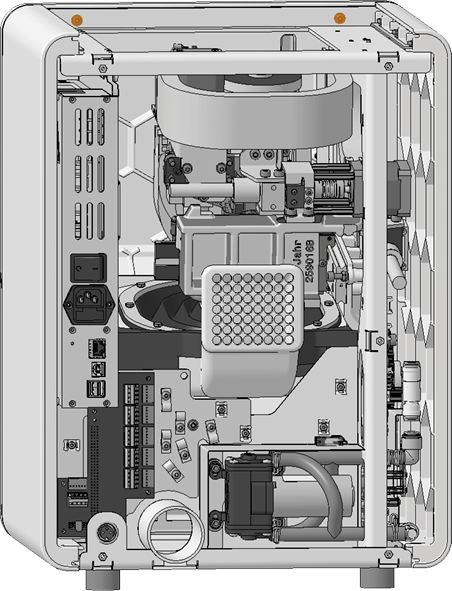

    1. Utilice la llave Allen TX20 para desatornillar los 2 tornillos (marcados en naranja) que sujetan la cubierta de servicio.

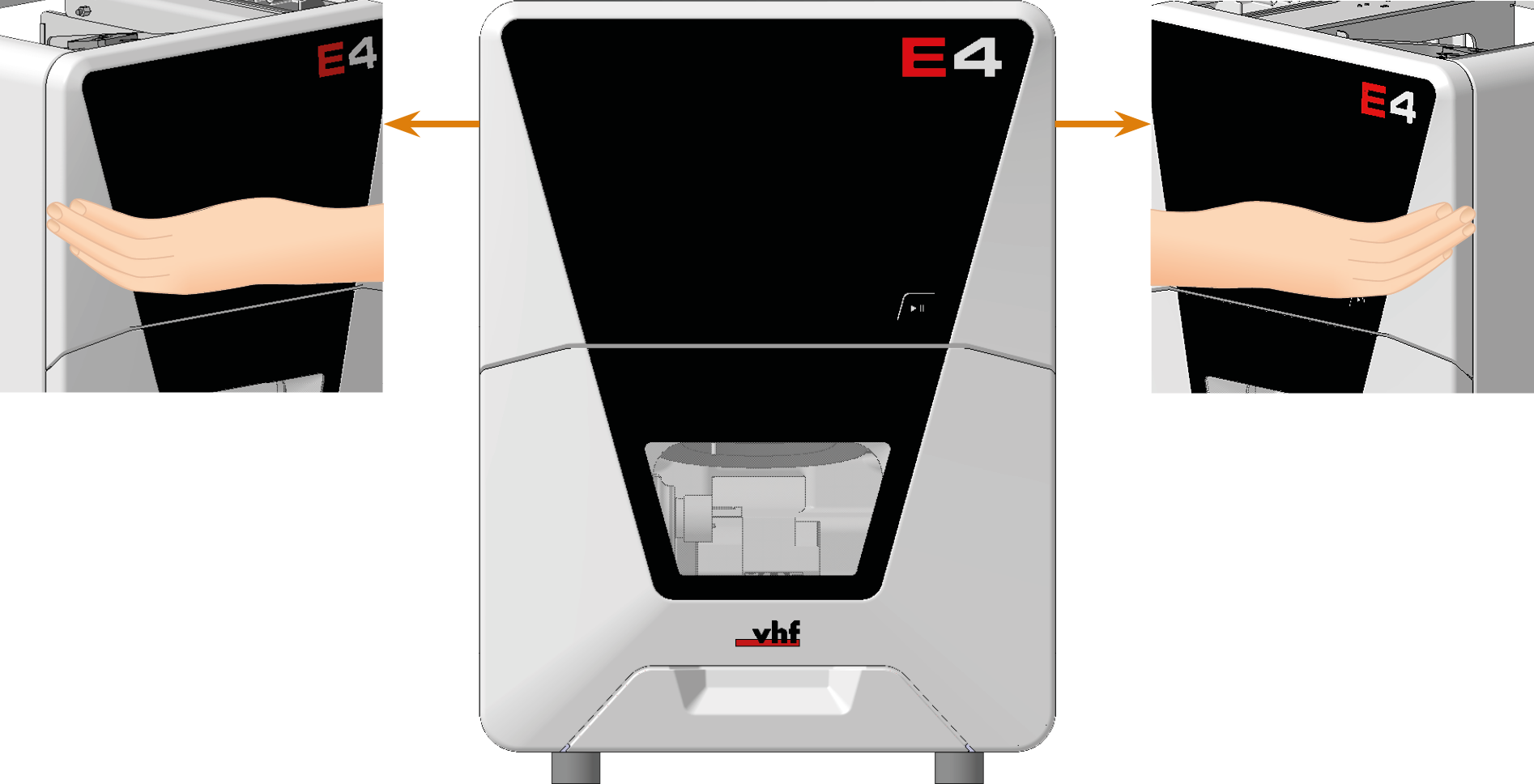

    2. Sujete la cubierta de servicio por el lado izquierdo y por el lado derecho.

    3. Mueva la cubierta de servicio hacia arriba.

    4. Retire la cubierta de servicio.







    Montaje

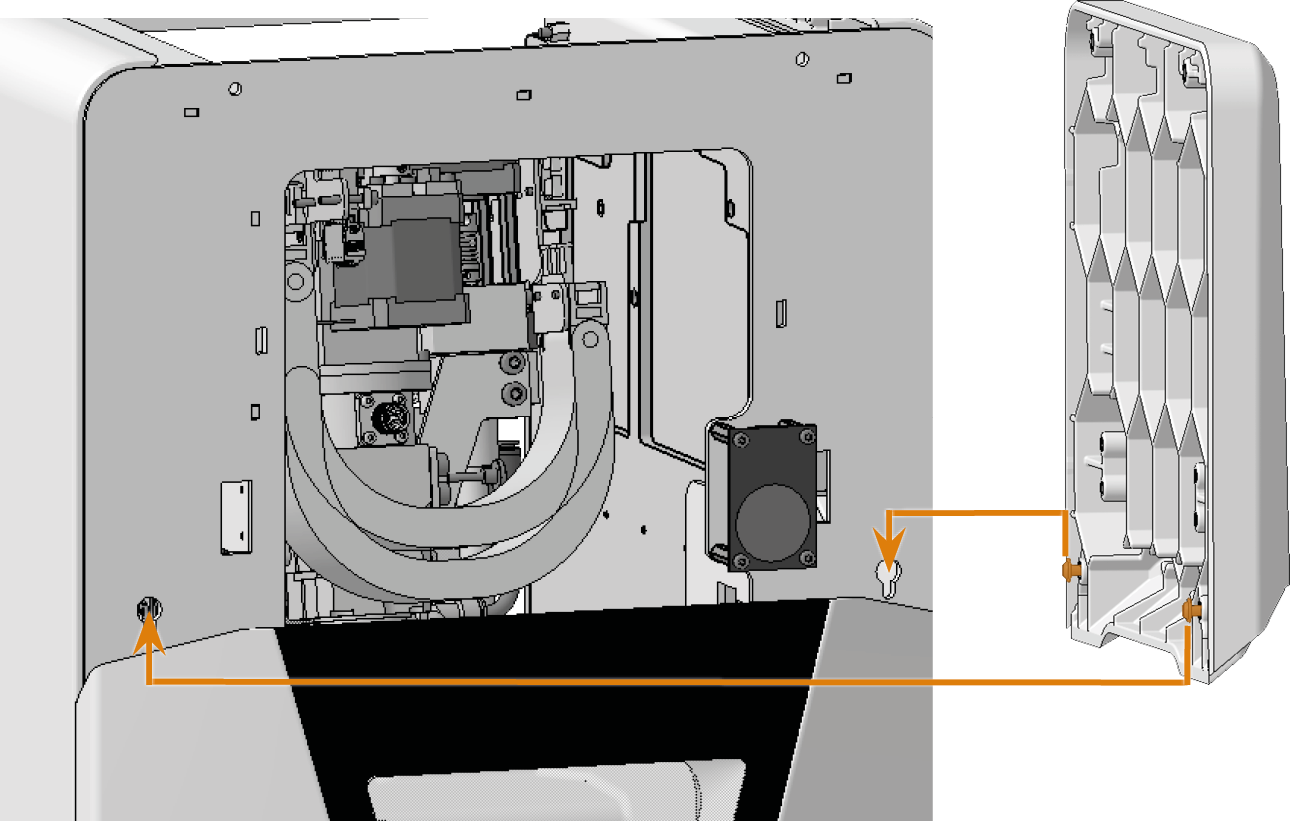

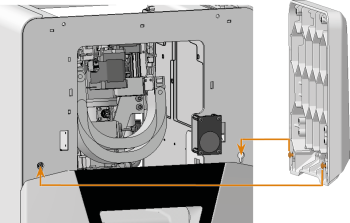

    1. Coloque los 2 tornillos (marcados en naranja) de la cubierta de servicio en los orificios del panel frontal.

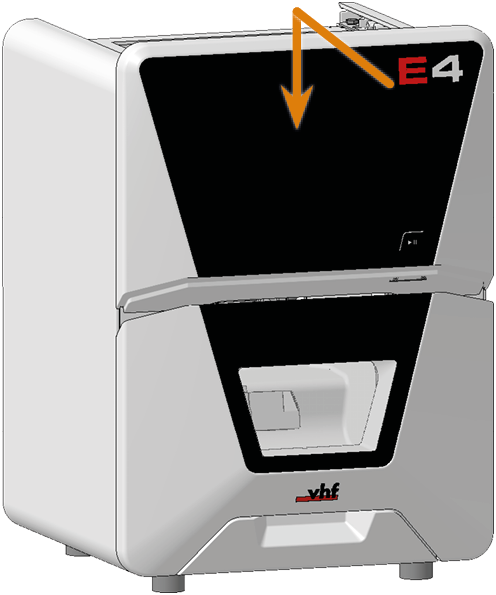

    2. Presione ligeramente la cubierta de servicio contra el panel frontal y deslícela hacia abajo.

    3. Utilice la llave Allen TX20 para atornillar la cubierta de servicio con 2 tornillos (marcados en naranja).







    Desmontar y montar los paneles laterales

    Desmontaje

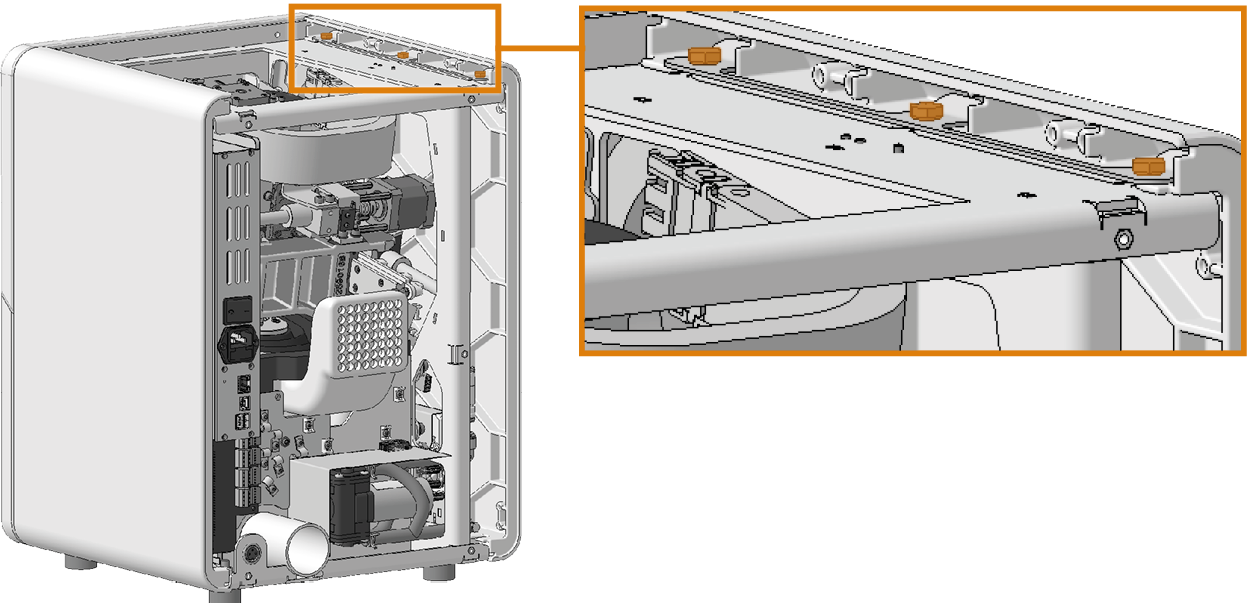

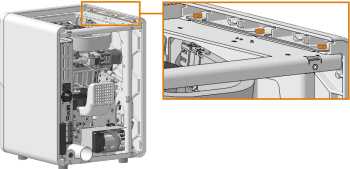

    1. Utilice la llave inglesa para aflojar los 3 tornillos (marcados en naranja) del panel lateral que desea desmontar.

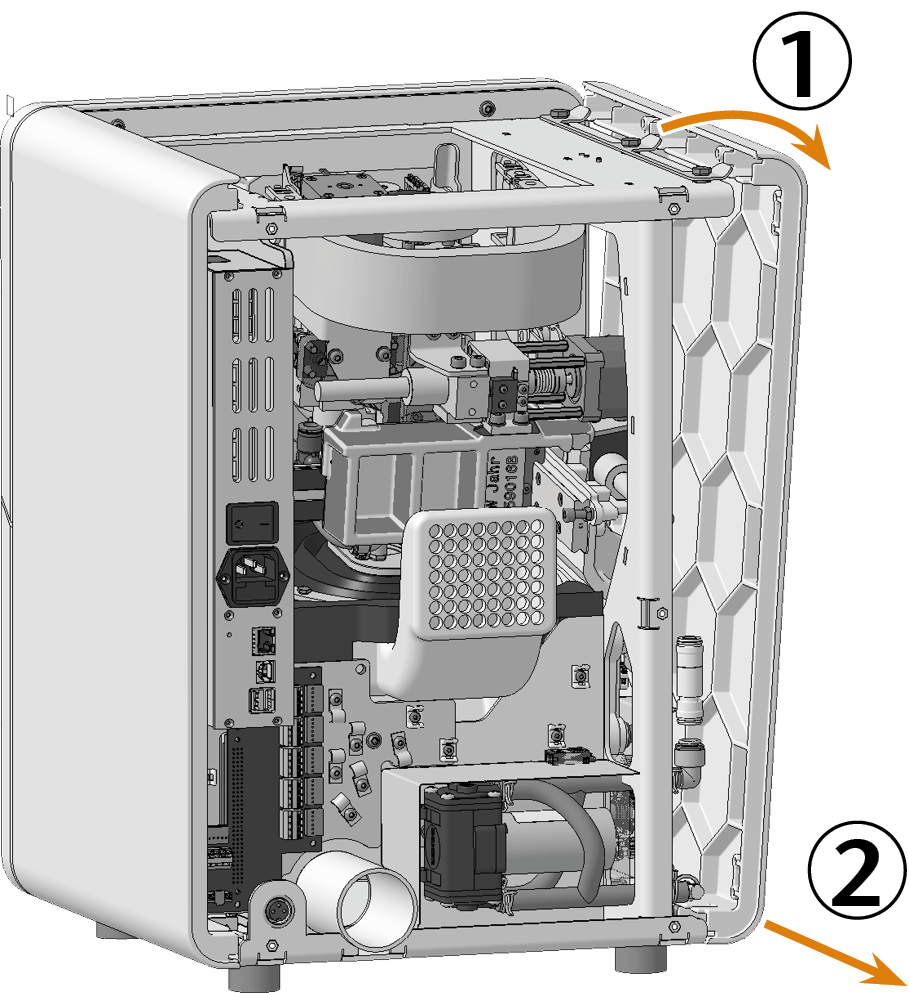

    2. Incline el panel lateral hacia fuera.

    3. Deslice el panel lateral hacia atrás para extraerlo de la máquina.

    4. Retire el panel lateral.





    Montaje

    1. Monte la cubierta de servicio.

    2. Si sustituye la carcasa, sustituya los casquillos de los pestillos de fijación situados a ambos lados del cuerpo de la máquina:

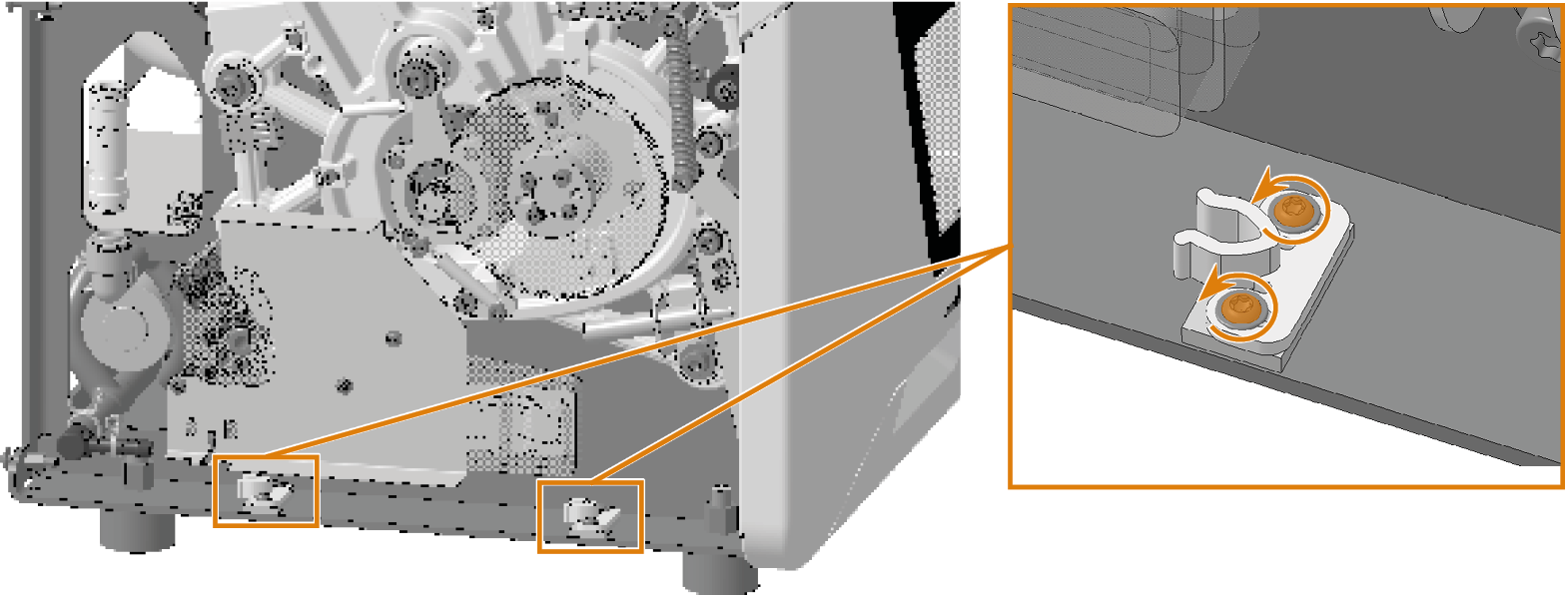

      1. Afloje los 2 tornillos y retire los casquillos y los tornillos de la máquina.

      2. Atornille los casquillos de repuesto en la misma posición. Utilice los tornillos del artículo de repuesto.



      3. Los dos paneles laterales deben estar montados para poder alinearlos correctamente. También necesitará la cubierta superior.

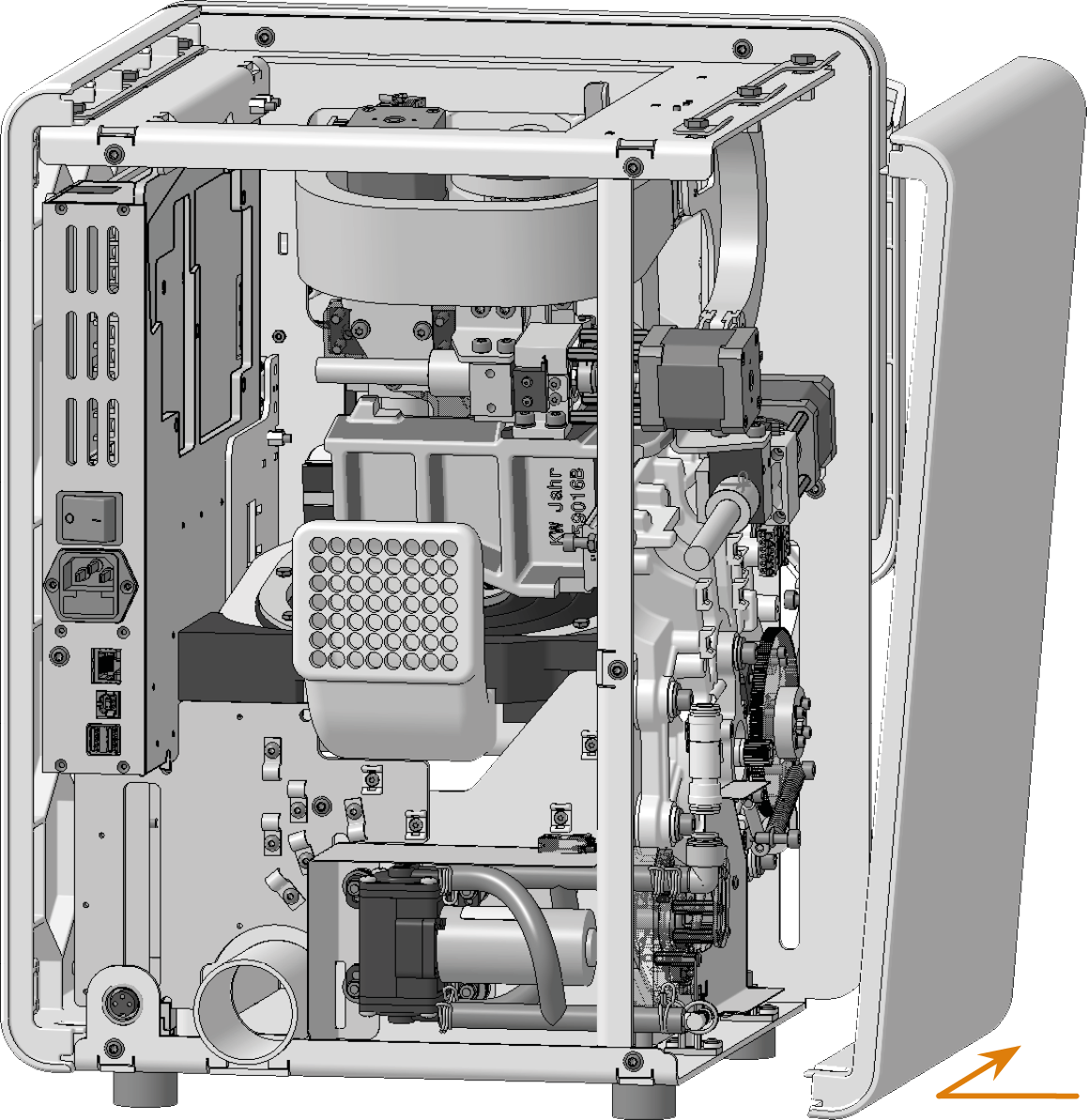

    3. Coloque el panel lateral que desea instalar en la parte inferior de la máquina. Asegúrese de que el borde superior esté ligeramente inclinado hacia fuera.

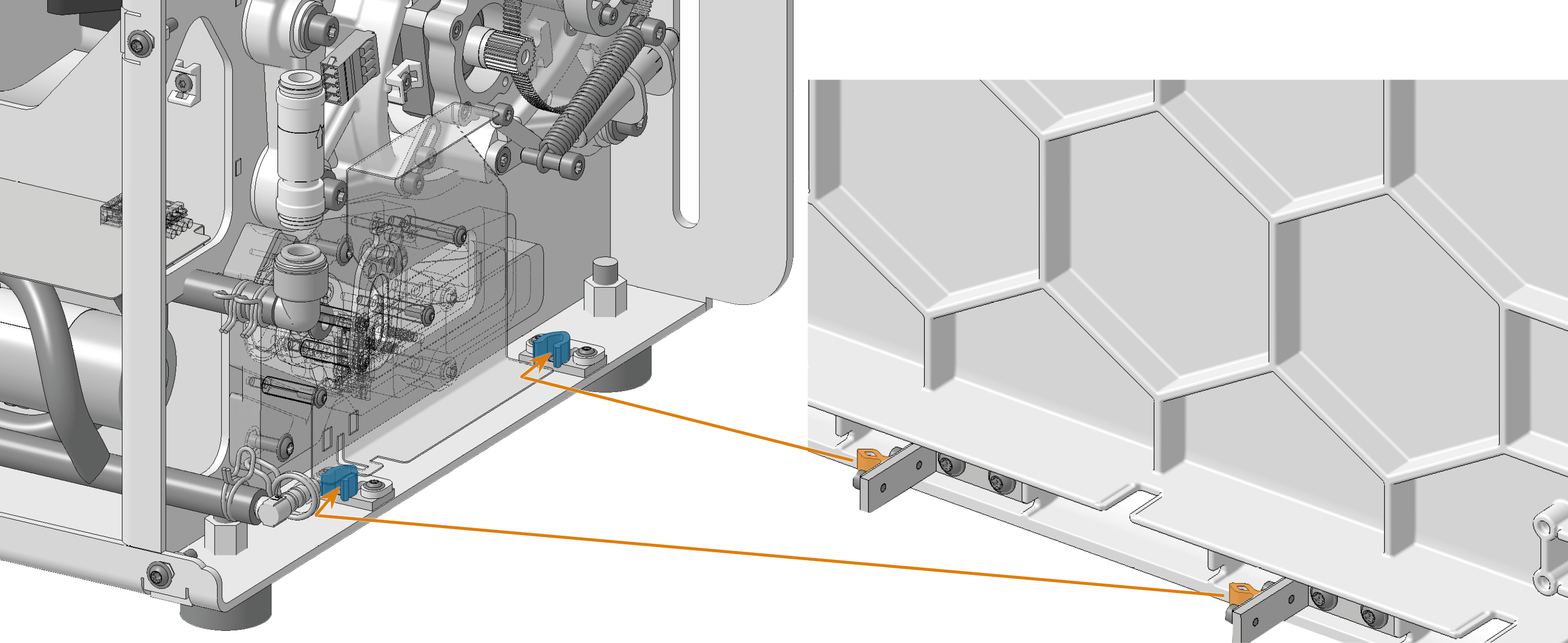

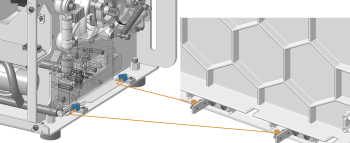

    4. Deslice el panel lateral hacia la parte delantera de la máquina hasta que los conectores (marcados en naranja) encajen en los casquillos (marcados en azul) de las barras de fijación.

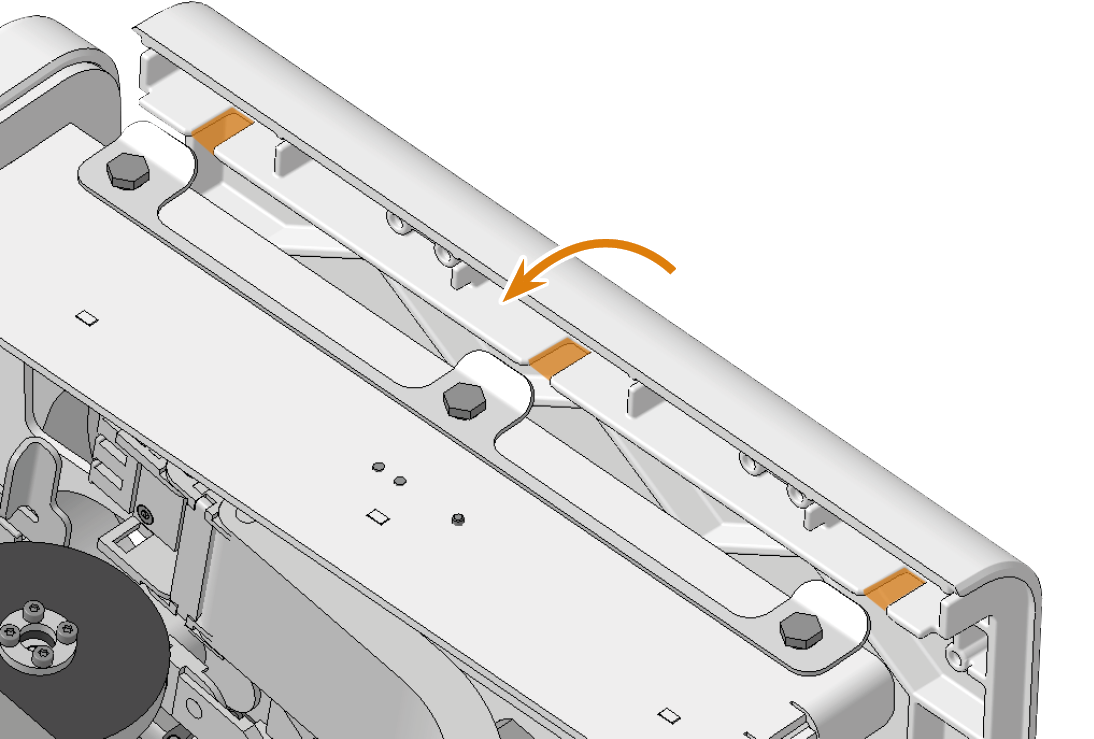

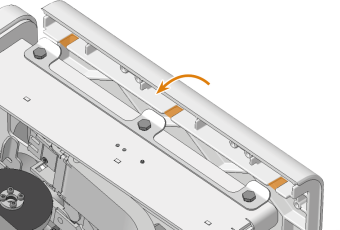

    5. Mueva el borde superior del panel lateral hacia la máquina hasta que los tornillos queden colocados en los rebajes.

    6. Apriete ligeramente el tornillo delantero y el trasero (marcados en naranja) con la llave inglesa. Asegúrese de que el panel lateral aún se puede mover. No apriete el tornillo central.





    7. Si se retira el otro panel lateral, instálelo de la misma manera.

    8. Deslice la cubierta superior con cuidado hacia la parte delantera de la máquina. Asegúrese de que la inscripción Front de la parte inferior de la cubierta apunte hacia la parte delantera de la máquina.

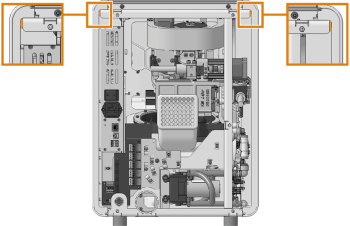

    9. Presione contra los paneles laterales de la parte posterior de la máquina desde el exterior para alinearlos con el bastidor de la máquina. Asegúrese de que la distancia (marcada en naranja) entre los paneles laterales y el bastidor de la máquina es la misma en los dos lados.

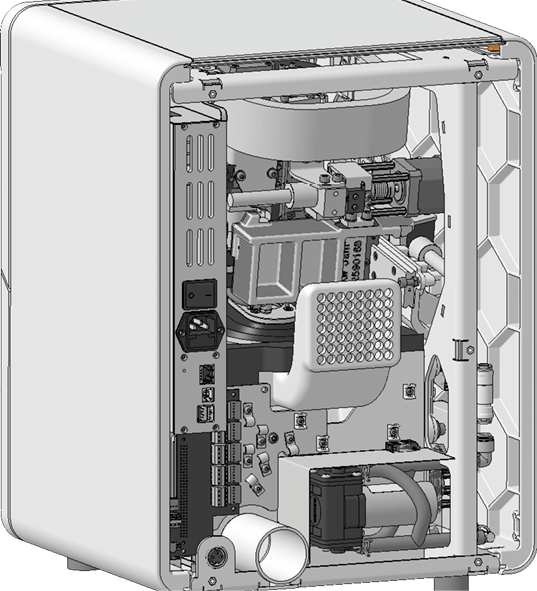

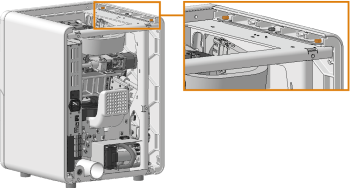

    10. Apriete el tornillo trasero (marcado en naranja) en ambos lados.

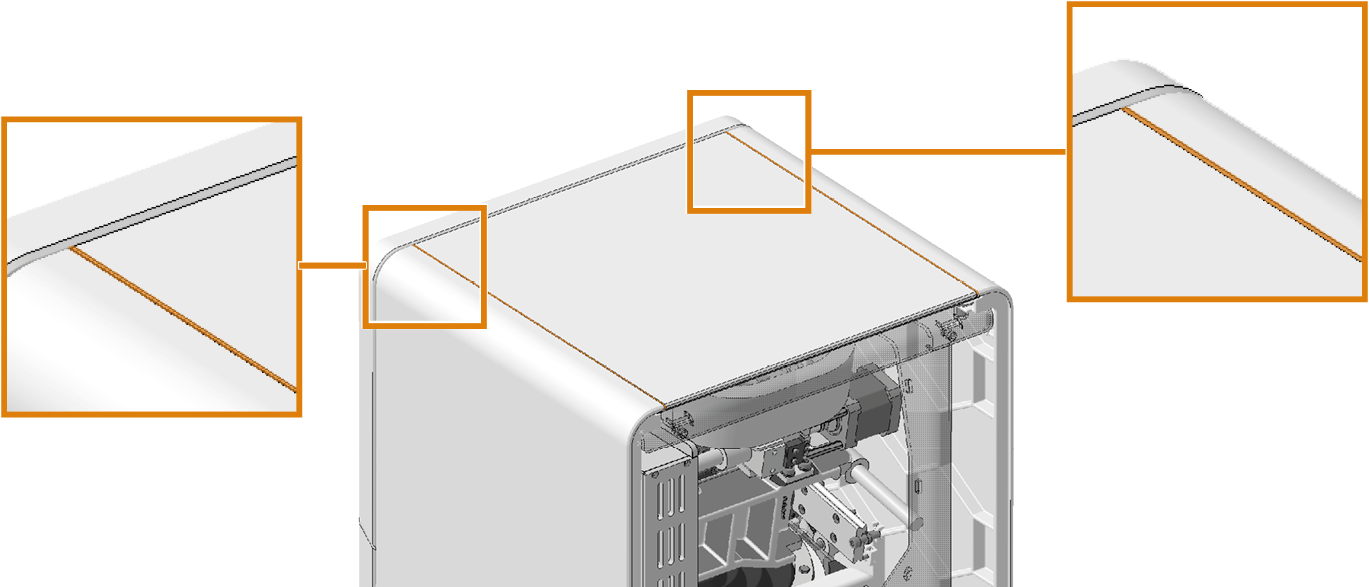

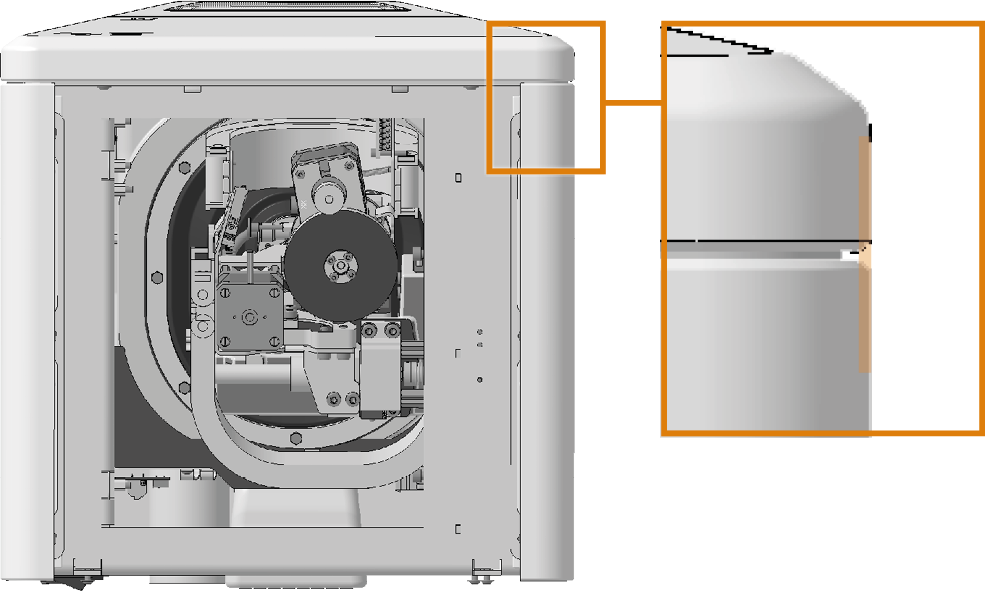

    11. En la parte delantera de la máquina, presione los paneles laterales desde el exterior y alinéelos con la cubierta de servicio. Asegúrese de que el espacio entre la cubierta superior y el panel lateral es del mismo tamaño en todos los lugares.







    12. Extraiga la cubierta superior de la máquina hasta la mitad.

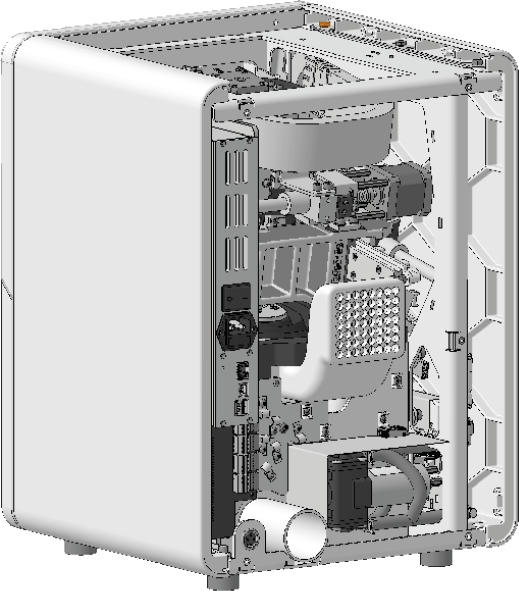

    13. Apriete el tornillo delantero (marcado en naranja) en ambos lados.



    14. Compruebe que la cubierta superior puede moverse fácilmente hacia delante y hacia atrás.

      Si no es así:

      1. Afloje los tornillos delanteros y traseros.

      2. Repita todo el proceso.

    15. Apriete el tornillo central (marcado en naranja) en ambos lados.
