Crear o seleccionar tareas en el archivo de piezas en bruto

Una tarea contiene todos los datos necesarios para mecanizar una pieza en bruto: recuperación de datos, parámetros de piezas en bruto, estrategias de mecanizado y mucho más. Al crear una tarea, usted comienza especificando el material que desea usar, el tamaño de la pieza en bruto y otros valores básicos.

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

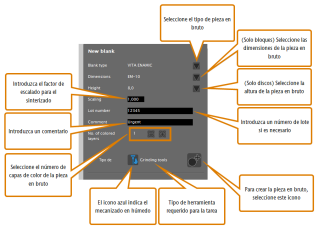

Puede crear nuevas tareas (piezas en bruto) en la sección Nueva pieza en bruto del archivo de piezas en bruto.

Crear una nueva pieza en bruto

1. En la lista desplegable Tipo pieza, seleccione el tipo de pieza en bruto para el disco o los bloques que desee crear. La lista contiene materiales genéricos (p. ej., PMMA) y nombres de marca (p. ej., VITA ENAMIC®).

   Significado de la letra después del último guion:

   • D representa discos
   • B representa bloques
   • CoCr representa pilares prefabricados de cobalto-cromo
   • Ti representa pilares prefabricados de titanio

   Para más información acerca de pilares prefabricados:  Piezas en bruto de pilares prefabricados compatibles con DentalCAM 7

   Muy probablemente no vaya a utilizar cada tipo de pieza en bruto que admite DentalCAM. Para adaptar la lista de tipos de pieza en bruto a sus necesidades y agilizar la selección del tipo de pieza en bruto correcto, puede activar o desactivar cada tipo individual de pieza en bruto.

Si trabaja con bloques, el tipo de bloque seleccionado es válido para todos los bloques que forman parte de la tarea. Por este motivo solamente puede utilizar bloques del mismo tipo para 1 tarea.

• DentalCAM muestra lo siguiente:
• Valores predeterminados para el tamaño de pieza en bruto junto a las etiquetas Medidas y Altura
• Tipo de herramienta utilizada para la fabricación de la tarea, junto a la inscripción Tipo de herramienta: Herr. de fresado o Herr. de rectificado
• El siguiente icono si la tarea requiere un mecanizado en húmedo:
2. Para bloques, seleccione el tamaño en la lista desplegable Medidas. La lista desplegable contiene los diferentes tamaños tal y como están especificados por el fabricante.

En el caso de los discos, la lista desplegable solo tiene un diámetro estándar de 98,5 mm. Usted no puede cambiar este valor.

3. Para discos, seleccione la altura en la lista desplegable Altura.

Para bloques, la altura está determinada por las dimensiones del bloque que ha seleccionado en la lista desplegable Medidas. Por este motivo no puede cambiar el valor Altura para bloques.

4. Introduzca el factor de escalado específico del material en el campo de entrada Escalado. El factor de escalado es un número decimal con 3 decimales que normalmente está entre 1,000 y 1,500, pero también puede alcanzar un valor más bajo de hasta 0,500. El valor es indicado por el fabricante de la pieza en bruto.

   El factor de escalado determina en qué medida DentalCAM compensará la contracción (en pocos casos la expansión) de objetos durante el sinterizado, multiplicando el tamaño de cada objeto en la pieza en bruto por el factor de escalado.

Ejemplo: Si introduce un factor de escalado de 1,200, DentalCAM multiplica el tamaño de todos los objetos por 1,2, lo que resulta en un aumento de tamaño del 20 % para cada objeto.

Cómo convertir el factor de contracción y los valores de escalado o contracción en porcentaje en el factor de escalado

Algunos fabricantes proporcionan valores como el factor de contracción, en lugar del factor de escalado. Utilice los siguientes widgets para convertir estos números en el factor de escalado:

Factor de contracción
Introduzca el factor de contracción
Convertir

Factor de escalado:
Porcentaje de contracción
Introduzca el valor de contracción en porcentaje
% Convertir

Factor de escalado:
Porcentaje de escalado
Introduzca el valor de escalado en porcentaje
% Convertir

Factor de escalado:

Ejemplo:

Factor de escalado	Escalado [%]	Factor de contracción	Contracción [%]
1,250	125,0	0,200	20,0

Introducir diferentes factores de escalado para las direcciones X, Y y Z
De manera predeterminada, solo puede introducir un valor para todas las direcciones (X, Y, Z) en el campo de entrada Escalado. Si la opción Escalados diferentes en X,Y,Z está activada en los ajustes de programa, los siguientes 3 campos de entrada se mostrarán para las 3 direcciones diferentes:

Factores de escalado para las 3 direcciones
• Introduzca los factores de escalado requeridos para las direcciones X, Y y Z en los 3 campos de entrada (de izquierda a derecha).
• DentalCAM escala los objetos utilizando los factores de escalado separados para las 3 direcciones.
5. Si tiene que asignar un número de lote a la pieza en bruto, introduzca el número de lote en el campo de entrada N.º de lote.
6. (Opcional) Introduzca un comentario en el campo de entrada Observación.
7. Si desea utilizar una pieza en bruto con capas de color, seleccione el número de capas junto a la etiqueta Número de capas de color:
• Para incrementar el número de capas, seleccione el siguiente icono:
• Para reducir el número de capas, seleccione el siguiente icono:
• El número actual de capas se muestra al lado de los iconos. El número predeterminado es 1.
8. Seleccione el icono siguiente:
• DentalCAM asigna un número ID único a la pieza en bruto y la añade al archivo. Una ficha de pieza en bruto con los datos de la pieza en bruto se muestra en la primera posición del archivo.

En los ajustes generales de programa, puede cambiar el ID de la pieza en bruto de un número correlativo global a un número basado en la fecha de creación de la pieza en bruto.

9. Si lo desea, edite la pieza en bruto seleccionando el siguiente icono en la ficha de la pieza en bruto:
• Se abre la vista de importación STL, donde puede importar objetos en la tarea.

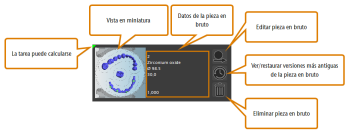

Las fichas de piezas en bruto se utilizan en el archivo de piezas en bruto de DentalCAM. Estas muestran los datos básicos y una vista en miniatura de las piezas en bruto que actualmente están guardadas en el ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC..

Ficha de pieza en bruto en el archivo de piezas en bruto

Los datos de la pieza en bruto de arriba abajo:

• ID
• Tipo
• Medidas
• Altura
• N. de lote (si se ha introducido)
• Factor(es) de escalado

Todos los datos se especifican al crear una nueva pieza en bruto.

Si solamente quiere que se muestren piezas en bruto específicas en el archivo de piezas en bruto, puede filtrarlas introduciendo los criterios deseados en los campos de entrada en la sección Filtro del archivo de piezas en bruto.

Filtro en el archivo de piezas en bruto

1. Introduzca los criterios de filtrado deseados en los campos de entrada correspondientes. Si desea filtrar por tipo de pieza en bruto, también puede seleccionar el icono a la derecha del campo de entrada Tipo pieza para seleccionar el tipo de pieza en bruto deseado en una lista desplegable.
• Después de cada carácter que introduzca, DentalCAM actualiza de forma correspondiente las piezas en bruto mostradas en el archivo.
2. Si solamente desea ver las tareas que pueden calcularse, active la casilla de verificación Tareas calculables.
• DentalCAM solo muestra las piezas en bruto sin errores que pueden calcularse.

Todos los criterios de filtrado son válidos conjuntamente, por lo tanto, cuantos más criterios introduzca, menos piezas en bruto se mostrarán. Debería tener esto especialmente en cuenta cuando introduzca un ID de pieza en bruto como criterio de filtrado. Dado que cada ID normalmente solo existe una vez, solo puede mostrarse 1 pieza en bruto. Sin embargo, DentalCAM continúa aplicando todos los demás criterios, de modo que posiblemente la pieza en bruto deseada no se muestre en absoluto.

Imaginemos la siguiente situación: se han anidado objetos en una pieza en bruto y, a continuación, DentalCAM ha calculado la tarea. Antes del mecanizado, se da cuenta que tiene que editar de nuevo la pieza en bruto.

Por este motivo, usted selecciona la pieza en bruto calculada en el archivo de piezas en bruto, abre la vista de anidamiento y ve lo siguiente:

¿Qué ha ocurrido? Debido a que DentalCAM no se comunica con su máquina (solamente DentalCNC lo hace), el programa no sabe si una tarea calculada realmente ha sido mecanizada. Por este motivo, asigna el mismo estado preajustado a todos los objetos calculados. El estado predeterminado para objetos calculados es Tarea procesada y, por lo tanto, los objetos calculados se muestran como áreas mecanizadas. Puede cambiar el estado predeterminado en los ajustes de la aplicación.

En el escenario arriba descrito la pieza en bruto sigue intacta porque nunca se ha utilizado. Por lo tanto, debe volver al estado de la pieza en bruto en el que los objetos originales aún se encuentran en la pieza en bruto. A tal efecto, puede crear una copia de una versión más antigua de la pieza en bruto, editar esta copia y hacer que se calcule.

Crear una copia de una versión más antigua de una pieza en bruto a través del historial de piezas en bruto

Cuando DentalCAM calcula una tarea, el programa guarda una copia de la pieza en bruto en el estado anterior al cálculo. Dado que puede editar y calcular cada tarea varias veces, en su archivo pueden existir varias versiones antiguas de cada pieza en bruto. Puede seleccionar cualquiera de estas versiones antiguas y crear una copia de la misma.

Para crear una copia de una versión antigua de una pieza en bruto, proceda de la siguiente manera:

1. En la ficha de pieza en bruto deseada, seleccione el siguiente icono:
• Se abre una ventana en la que las versiones antiguas de la pieza en bruto se muestran como vistas en miniatura. La primera versión que se calculó se visualiza arriba y las versiones más recientes se muestran debajo en el orden en el que se calcularon.


Visualizar y seleccionar versiones antiguas de una pieza en bruto

2. Seleccione la versión de la pieza en bruto de la que desee crear una copia.
• En el lado derecho de la ventana se muestra una vista completa de la pieza en bruto seleccionada.
3. Seleccione el icono siguiente:
• La ventana se cierra y DentalCAM crea una copia de la versión seleccionada de la pieza en bruto bajo el ID original de la pieza en bruto. Puede editar la pieza en bruto como cualquier otra pieza en bruto.

Si ya no necesita una pieza en bruto en el archivo de piezas en bruto, puede eliminarla de forma permanente, incluyendo todas las versiones antiguas que puedan existir. Este proceso no puede deshacerse.

1. En la ficha de la pieza en bruto que desee eliminar, seleccione el siguiente icono:
• Se abre una ventana de diálogo. DentalCAM le pide que confirme la eliminación.
2. Para eliminar la tarea, confirme el mensaje seleccionando el siguiente icono:
• DentalCAM elimina la tarea (pieza en bruto) y actualiza el archivo de piezas en bruto.
