Maschinenüberblick
Schauen Sie sich das Video an
YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

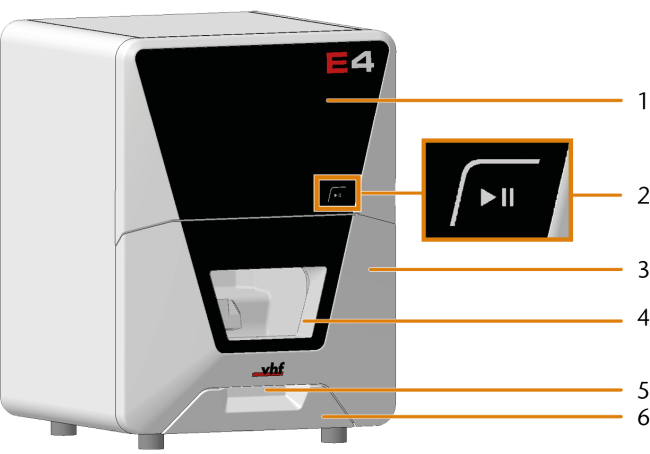

Vorderseite der Maschine
-
Serviceabdeckung für den Zugang zum Maschineninnenraum
-
Start-Taste
-
Arbeitsraumtür
-
Sichtfenster zum Arbeitsraum
-
Griffmulde zum Öffnen der Arbeitsraumtür
-
Kühlflüssigkeitsbehälter oder Trockenbearbeitungsbehälter

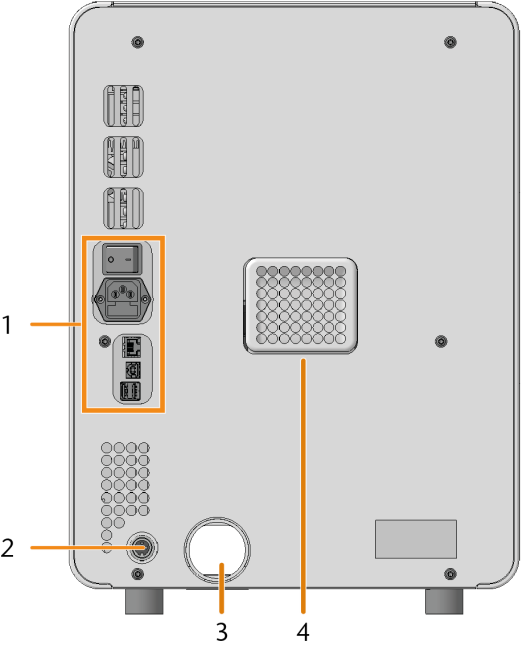

Rückseite der Maschine
-
Anschlusspanel
-
Absaugschnittstelle (6 Pins, IEC 61076-2-106)
-
Sauganschluss für die Absauganlage
-
Öffnungen für die Arbeitsraumentlüftung

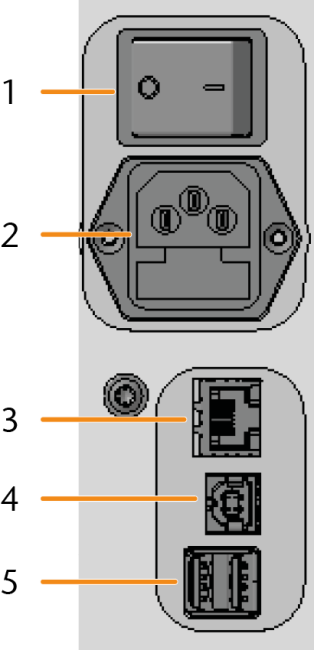

Anschlusspanel
-
Hauptschalter
-
Stromanschluss inklusive Glassicherung T6,3A L250V
-
Netzwerkanschluss (Ethernet RJ-45)
-
1 x USB-Anschluss 2.0 Typ B (für zukünftige Erweiterungen)
-
2 x USB-Anschluss 2.0 Typ A (für zukünftige Erweiterungen)

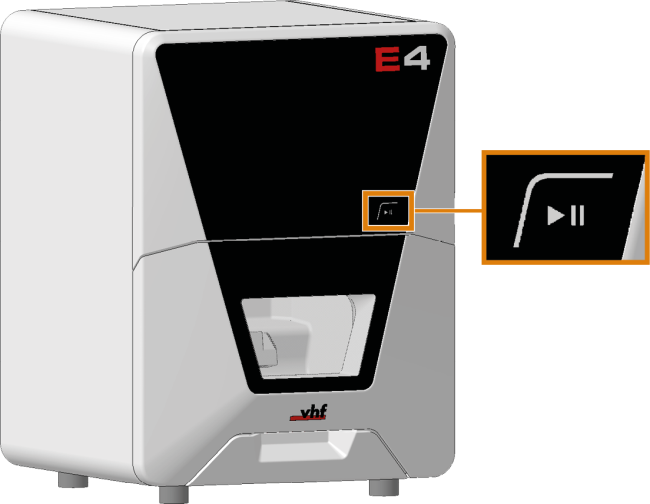

Start-Taste
Die Start-Taste dient zum Starten und Unterbrechen eines Auftrags.
-
Um die Start-Taste zu betätigen, legen Sie einen Finger darauf.
Drücken Sie die Taste nicht.

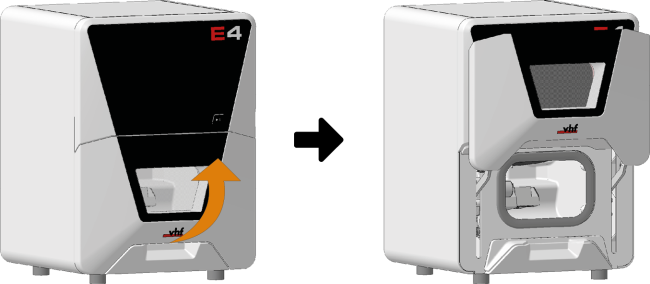

Arbeitsraumtür
Die Arbeitsraumtür verschließt den Arbeitsraum und schützt so den Benutzer während des Betriebs vor Verletzungen.
Sie können die Tür nicht öffnen, wenn die Maschine ausgeschaltet ist oder wenn die Achsen verfahren.
- Um die Arbeitsraumtür zu öffnen oder zu schließen, ziehen Sie diese von Hand nach oben oder drücken Sie sie nach unten. Verwenden Sie die Griffmulde der Tür.
Hebel für die Not-Entriegelung der Arbeitsraumtür
Auf der Maschinenunterseite befindet sich rechts der Hebel für die Not-Entriegelung.
Not-Öffnung der Arbeitsraumtür
Arbeitsraum
Sie können Rohlinge und Werkzeuge in den Arbeitsraum einsetzen. Dort bearbeitet die Maschine die Rohlinge.
-
Spindel mit Spannzange für die Aufnahme von Werkzeugen
-
Messtaster
-
Einsatz für das AirTool
-
Werkzeugmagazineinsatz
-
Werkzeugmagazin
-
Rohlingshalter
-
Ablaufeinsatz bei Nassbearbeitung
Farben der Arbeitsraumbeleuchtung
|
Farbe |
Status |
Arbeitsraumtür |
|---|---|---|
|
Grün |
Die Maschine ist betriebsbereit. |
entsperrt |
|
Weiß |
Die Maschine ist betriebsbereit. |
entsperrt |
|
Blau |
|
gesperrt |
|
Rot |
Eine Maschinenstörung ist aufgetreten. |
gesperrt |
Kühlflüssigkeitsbehälter und Trockenbearbeitungsbehälter
Ihre E4 verwendet folgende wechselbare Behälter:
-
Kühlflüssigkeitsbehälter für die Nassbearbeitung
-
Trockenbearbeitungsbehälter für die Trockenbearbeitung (Zusatzausstattung
Physische Komponente, die separat erworben werden muss und die neue Funktionen zu Ihrer Maschine hinzufügt.)
Zusatzausstattung Physische Komponente, die separat erworben werden muss und die neue Funktionen zu Ihrer Maschine hinzufügt. erhalten Sie über Ihren Kundenservice.
Je nach Bearbeitungsmodus muss sich der benötigte Behälter im Fach unterhalb des Arbeitsraums befinden.
Ohne eingesetzten Trockenbearbeitungsbehälter erzeugt eine angeschlossene Absauganlage nicht den benötigten Unterdruck im Arbeitsraum.
-
Fach für den Kühlflüssigkeitsbehälter / Trockenbearbeitungsbehälter
-
Trockenbearbeitungsbehälter
-
Kühlflüssigkeitsbehälter
Von Trocken- auf Nassbearbeitung wechseln
Kühlflüssigkeit wechseln und den Kühlflüssigkeitsbehälter reinigen

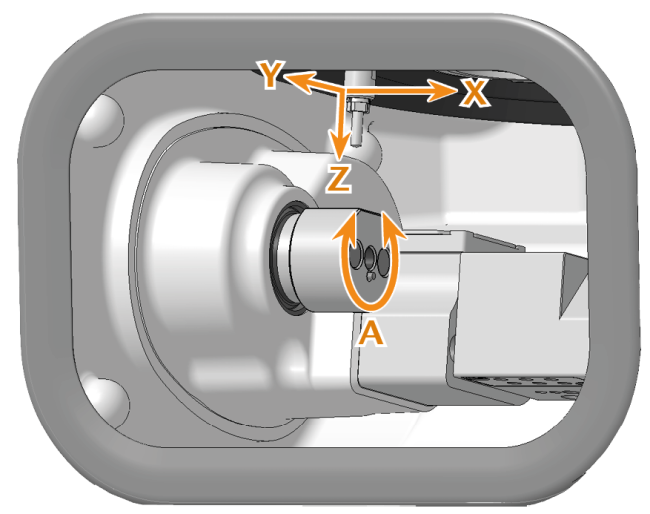

Achsen
Diese Maschine hat
-
Linearachsen X, Y, Z
Die Spindel verfährt entlang dieser Achsen.
-
Drehachse A
Der Rohlingshalter dreht sich um diese Achse.
Typenschild und Seriennummer
Das Typenschild der Maschine enthält Angaben zur Identifikation wie etwa die Seriennummer. Sie finden das Typenschild und die Seriennummer der Maschine an der folgenden Stelle:
Seriennummer auf dem Typenschild (orange markiert)
