Gilt für: E4

Maschine anschließen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Die Installationsschritte bis zum Betrieb sind:

→

→

→

Schema Maschineninstallation

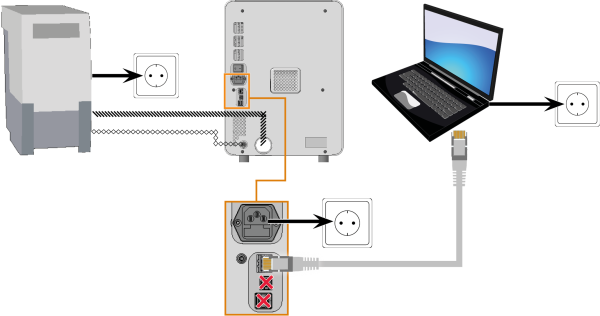

Direktverbindung der Maschine mit dem CAM-Rechner

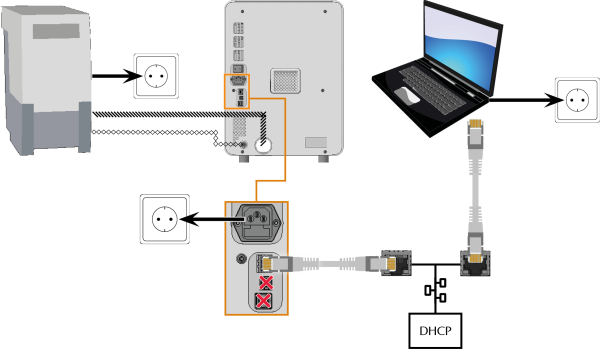

Verbindung der Maschine mit dem CAM-Rechner über ein lokales Netzwerk

Absauggerät (für die Trockenbearbeitung)

Stromanschluss

Saugschlauch

Datenkabel für unterstützte Absauggeräte (optional)

Ethernet-Netzwerkkabel

CAM-Rechner verbinden

Sie verbinden den CAM-RechnerGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. per Ethernet-Netzwerkkabel.

Um Verbindungsfehler zu vermeiden, empfehlen wir dringend, das mit dem Gerät gelieferte USB- oder Ethernet-Kabel zu verwenden. Originalersatzteile sind beim Kundendienst erhältlich.

Ethernet-Verbindung herstellen

Sie können die Maschine entweder direkt mit Ihren CAM-RechnerGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen. verbinden oder über das lokale Netzwerk. Für die Integration Ihrer Maschine in Ihr Netzwerk benötigen Sie die Hilfe Ihres IT-Spezialisten.

  1. Stecken Sie das mitgelieferte Ethernet-Kabel in den Netzwerkanschluss am Anschlusspanel der Maschine.

  2. Für eine Direktverbindung stecken Sie das andere Ende des Ethernet-Kabels in den Netzwerkanschluss des CAM-RechnersGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen..

  3. Für eine Verbindung über Ihr Netzwerk stecken Sie das andere Ende des Ethernet-Kabels in einen Anschluss des lokalen Netzwerks (z.B. Hub, Switch, Netzwerkdose).

Erstinbetriebnahme

Mindestanforderungen Ethernet-Kabel

  • Leistungsklasse: CAT-6
  • Screened/Foiled Twisted Pair (S/FTP)
  • Maximallänge von 55 m (ca. 180 ft)
  • Premiumqualität

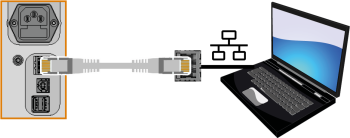

Schema Direktverbindung

Absauganlage installieren

Die Absauganlage benötigen Sie nur für die Trockenbearbeitung.

  • WARNUNG!Verwenden Sie immer eine Absauganlage, die die Anforderungen im Kapitel Technische Daten erfüllt.

Komponente Quelle Erforderlich? Voraussetzung

Absauggerät inkl. Saugschlauch

Kundendienst, Fachhändler

Ja

–

Schalteinheit

Kundendienst*

Nein

Datenkabel wird nicht verwendet

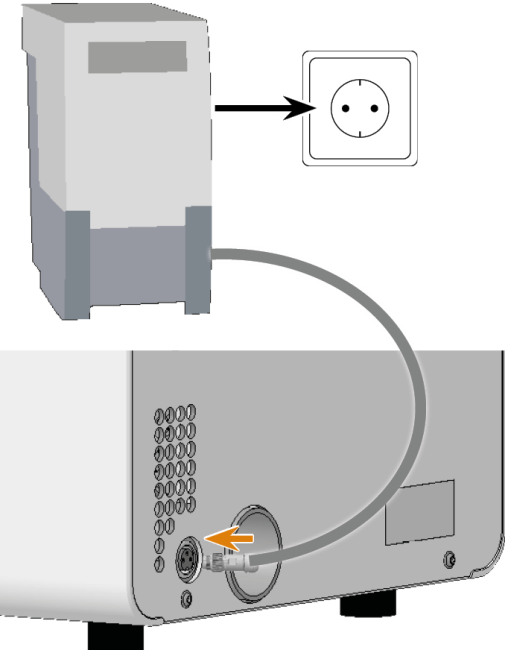

Datenkabel für unterstützte Absauggeräte

Hersteller des Absauggeräts

Nein

Unterstütztes Absauggerät; Schalteinheit nicht verwendet

Schlauchanschluss

Kundendienst

Wenn der Saugschlauch nicht passt

–

*Die Schalteinheit ist nicht weltweit erhältlich.

Absauggerät anschließen

Sie installieren das Absauggerät folgendermaßen:

  1. Lesen Sie die Dokumentation für das Absauggerät. Befolgen Sie jederzeit die Anleitung und Sicherheitshinweise.

  2. Überprüfen Sie, ob der Anschluss des Saugschlauchs einen Außendurchmesser von 45 mm hat.



  3. Falls der Durchmesser unterschiedlich ist, passen Sie entweder den Schlauch oder den mit dem Absauggerät gelieferten Schlauchadapter an.

    Alternative: Verwenden Sie den optionalen Schlauchanschluss von vhf.

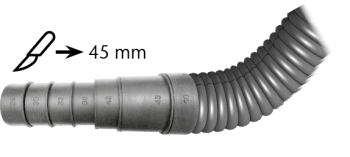

    Beispiel: Saugschlauch mit Schlauchadapter

    oder

    Hose connection

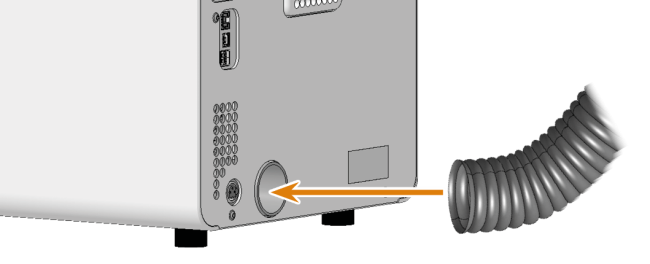

  4. Führen Sie den Saugschlauch in die Öffnung für das Absauggerät an der Maschine ein. Stellen Sie sicher, dass der Saugschlauch richtig sitzt.

    5. oder

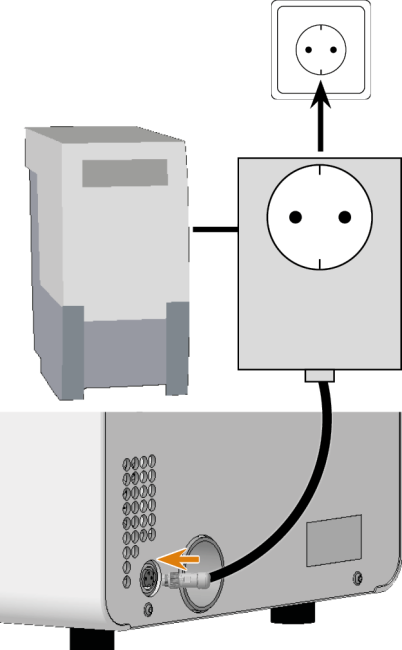

  5. Wenn die Maschine das Absauggerät automatisch ein- und ausschalten soll, wählen Sie 1 der folgenden Möglichkeiten:



    oder



  6. Fahren Sie mit der Installation des Absauggeräts fort, wie in der Dokumentation zum Gerät beschrieben.

Wenn Sie den Saugschlauch des Absauggeräts nicht direkt an die Maschine anschließen können, installieren Sie den Schlauchanschluss folgendermaßen:

  1. Beziehen Sie den Schlauchanschluss über Ihren Kundendienst.
  2. Drehen Sie das Gewinde des Schlauchanschlusses entgegen dem Uhrzeigersinn, bis der Anschluss vollständig geöffnet ist.

    3. Wenn sich das Gewinde dabei löst, setzen Sie es wieder auf den Anschluss und drehen es einmal im Uhrzeigersinn, sodass es wieder mit dem Anschluss verschraubt ist.

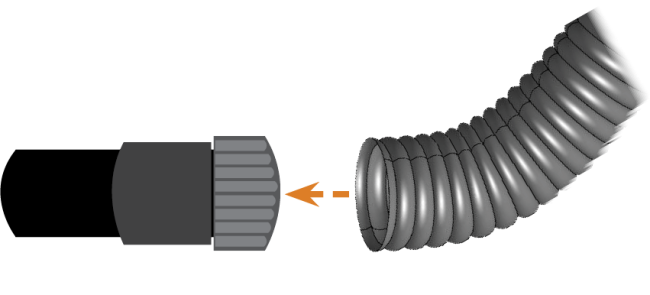

  3. Führen Sie den Saugschlauch des Absauggeräts in den Schlauchanschluss auf der Gewindeseite ein.

    4.

  4. Drehen Sie das Gewinde am Schlauchanschluss im Uhrzeigersinn bis zum Anschlag.

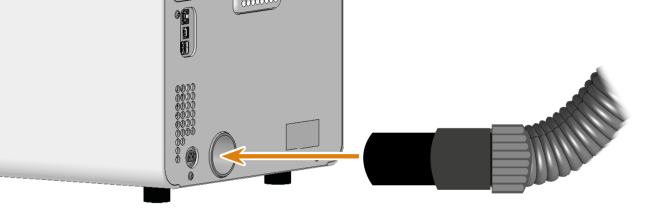

  5. Führen Sie den Schlauchanschluss in die Öffnung für die Absauganlage an der Maschine ein. Stellen Sie sicher, dass er fest angeschlossen ist.

Schlauchanschluss in Öffnung für die Absauganlage einführen

Stromverbindung herstellen

Für einen ordnungsgemäßen Betrieb benötigt die Maschine eine unterbrechungsfreie Stromversorgung.

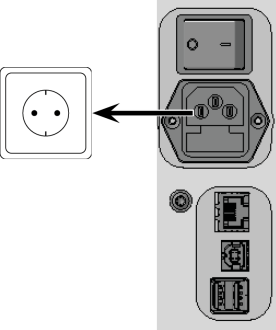

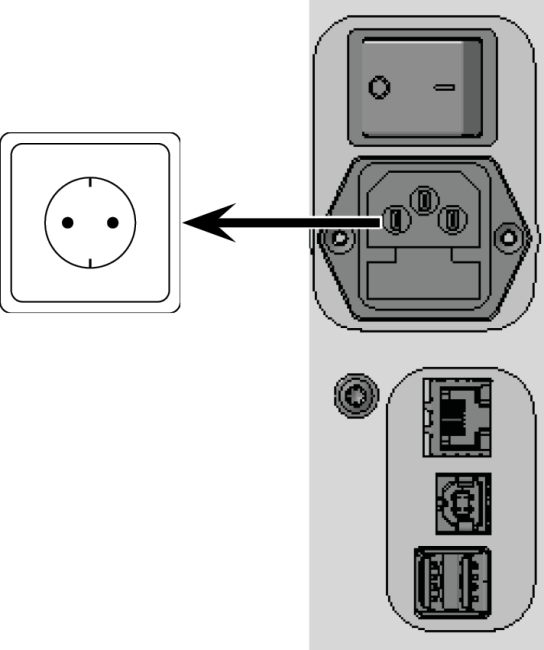

  1. Stecken Sie das mitgelieferte Netzkabel in den Netzanschluss am Anschlusspanel der Maschine.

  2. ACHTUNG! Um Auftragsabbrüche zu vermeiden, installieren Sie bei regelmäßigen Stromausfällen oder häufigen Netzspannungsschwankungen eine Unterbrechungsfreie Stromversorgung (USV), Typ online / VFI (IEC 62040-3, Klasse 1).

  3. Stecken Sie den Stecker des Kabels in eine durch einen Fehlerstromschutzschalter abgesicherte Steckdose.



Wie geht's weiter?

Erstinbetriebnahme
