Gilt für: E4

Festsitzendes Werkzeugmagazin lösen



Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Falls Sie das Werkzeugmagazin nicht mehr vom Halter ziehen können:

  1. Halten Sie bereit:

    • 1 x Zylinderschraube M4 x 30

    • 1 x Winkelschraubendreher TX 20

    • 1 x Abdeckkappe

  2. Öffnen Sie die Arbeitsraumtür.

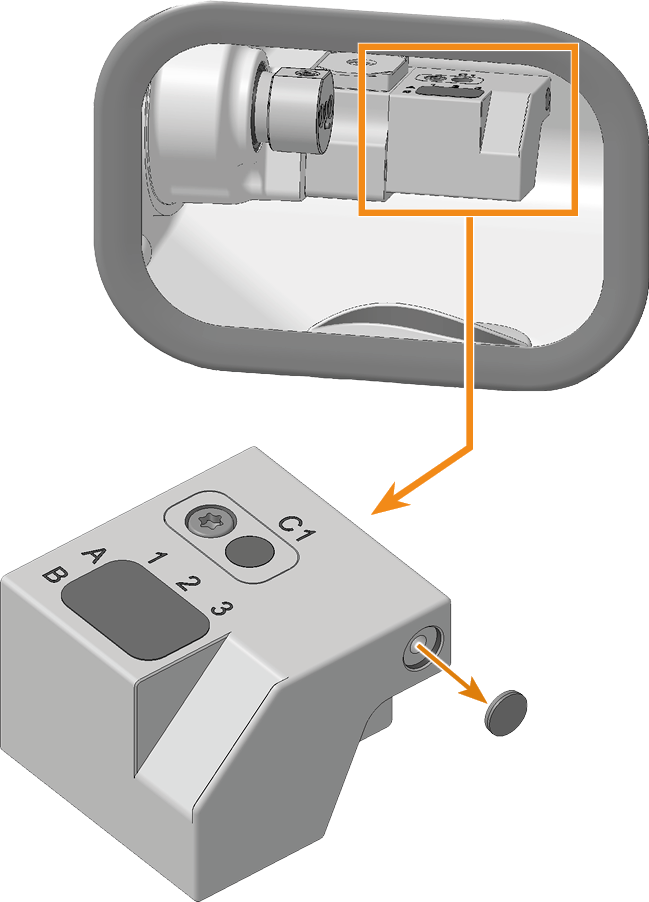

  3. Entfernen Sie die Abdeckkappe mit einem spitzen Werkzeug und legen Sie die Kappe in Reichweite beiseite.

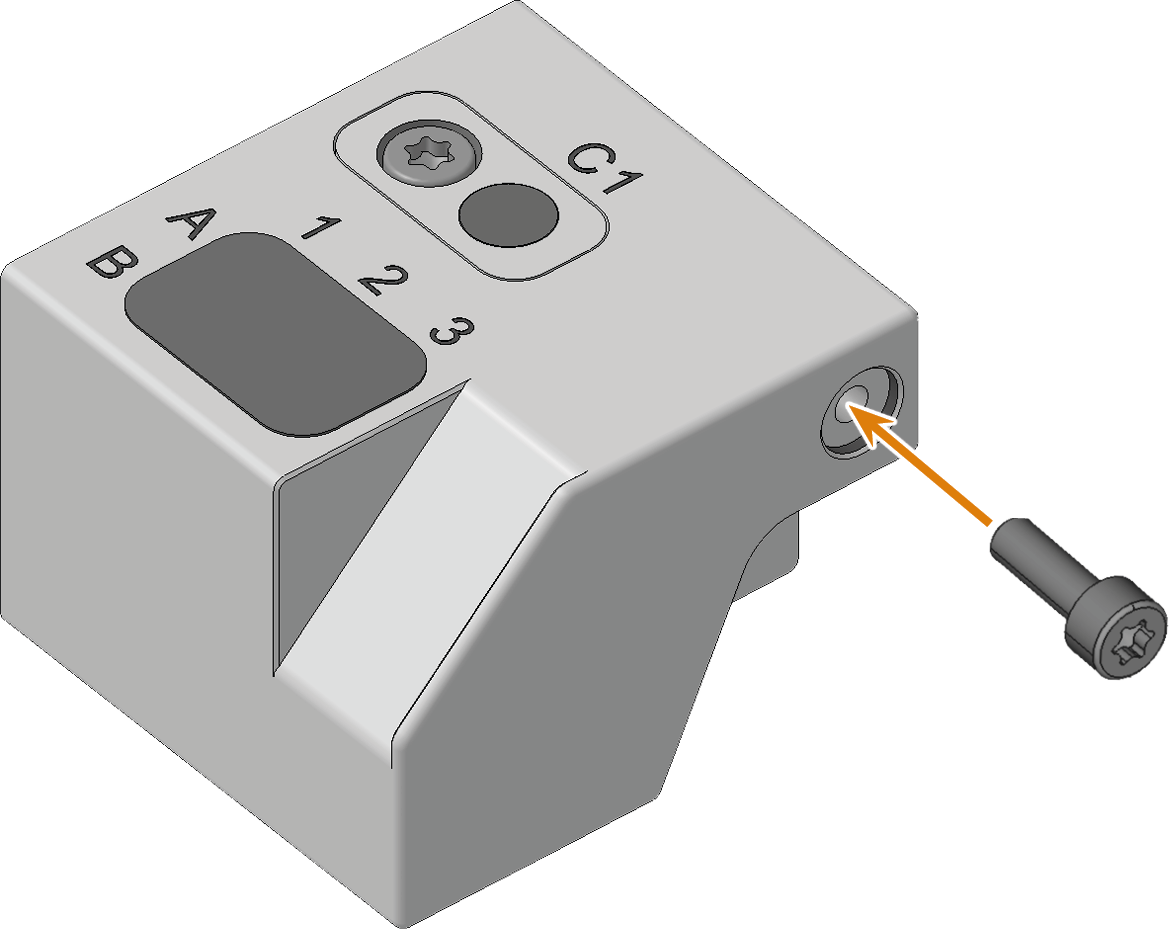

  4. Schrauben Sie die Zylinderkopfschraube mit dem Winkelschraubendreher ein.

    • Das Werkzeugmagazin wird freigegeben.

  5. Ziehen Sie das Werkzeugmagazin vom Werkzeugmagazinhalter.





  6. Lösen Sie mit dem Winkelschraubendreher die Zylinderkopfschraube und entfernen Sie diese.

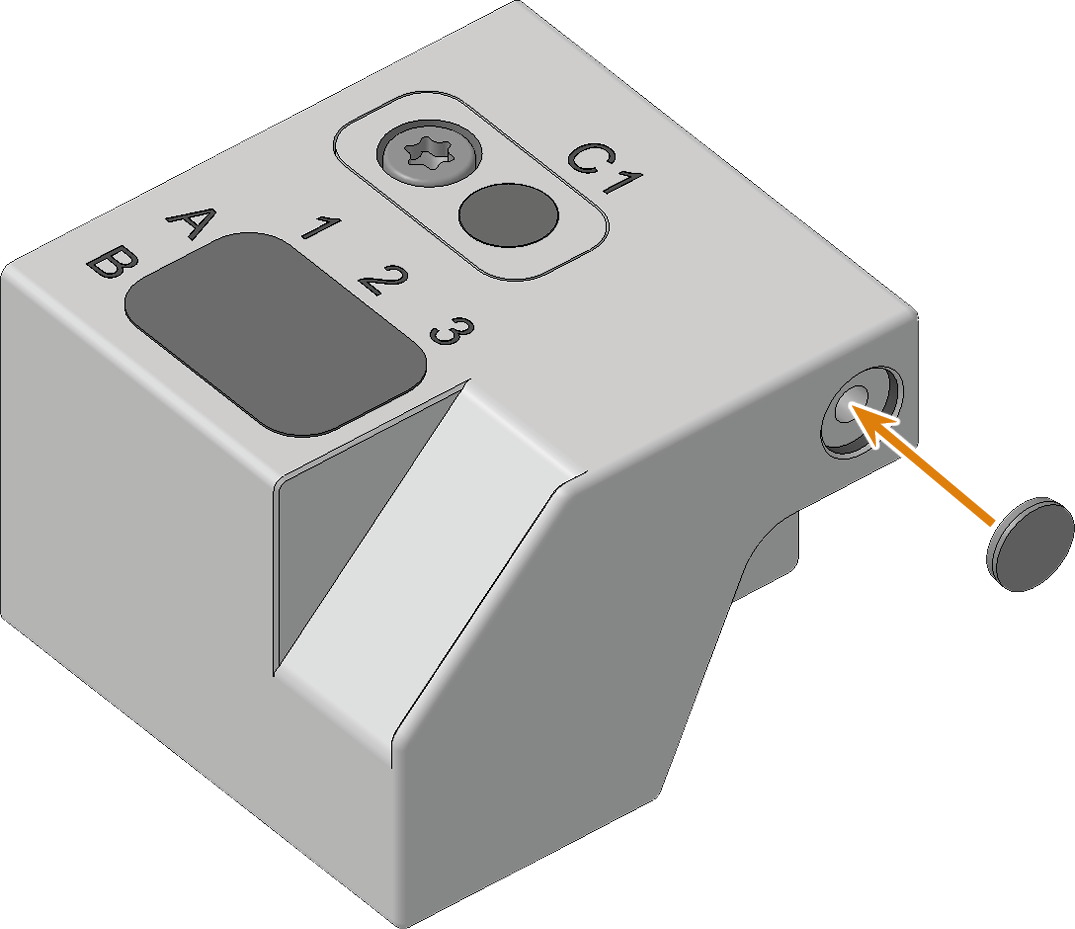

  7. Bedecken Sie die Schraubenöffnung mit der Abdeckkappe. Wenn die Kappe beschädigt ist, verwenden Sie eine mitgelieferte Ersatzkappe (7,5 mm).





  8. Reinigen und fetten Sie das Werkzeugmagazin und den Werkzeugmagazinhalter wie in der Anleitung zur wöchentlichen Reinigung der Maschine beschrieben.

    Wöchentliche Reinigung durchführen
