Werkzeugmagazineinsätze und zugehörige Halter austauschen

ACHTUNG

Maschinen- und Werkzeugschäden falls nicht alle Werkzeuge entfernt werden

DentalCNC bohrt immer Löcher in alle Werkzeugmagazine im Arbeitsraum.

Falls ein Werkzeug im Arbeitsraum verbleibt, kommt es zur Kollision.

  • Entfernen Sie beim Tauschen der Einsätze immer alle Werkzeuge aus dem Arbeitsraum.

  • Tauschen Sie immer alle Einsätze zusammen.

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Neue Einsätze werden ohne Löcher für die Werkzeuge geliefert. Die Löcher müssen mit der Maschine in die Einsätze gebohrt werden.

Bei Defekt können Sie die Halter für die Einsätze separat tauschen.

Werkzeugmagazineinsatz und AirTool-Einsatz (orange markiert)

  1. Halten Sie bereit:

    • 1 x Winkelschraubendreher TX10 und TX20



    • 1 x Bohrer für Werkzeugpositionen (2,8 mm)



      • Falls Sie die Einsätze tauschen möchten:

    • 1 x Werkzeugmagazineinsatz für 16 Werkzeuge

      1 x Werkzeugmagazineinsatz für 6 Werkzeuge



      • und

    • 1 x AirTool-Einsatz



      • Falls Sie mindestens einen der Halter tauschen möchten:

    • 1 x Halter für Werkzeugmagazineinsatz



      • und / oder

    • 1 x Halter für AirTool-Einsatz



  2. Schließen Sie DentalCNC.

  3. Öffnen Sie die Arbeitsraumtür.

  4. Schalten Sie die Maschine am Hauptschalter aus.

  5. VORSICHT!Tragen Sie Handschuhe.

  6. Ziehen Sie das Werkzeugmagazin vom Werkzeugmagazinhalter.

  7. ACHTUNG! Entfernen Sie alle Werkzeuge aus dem Werkzeugmagazin und das AirTool aus dem Einsatz C1.

  8. Falls die Schraube links vom AirTool-Einsatz C1 mit einer Abdeckkappe bedeckt ist, entfernen Sie die Abdeckkappe mit einem spitzen Werkzeug.



  9. Schrauben Sie die Schraube links vom AirTool-Einsatz C1 heraus.

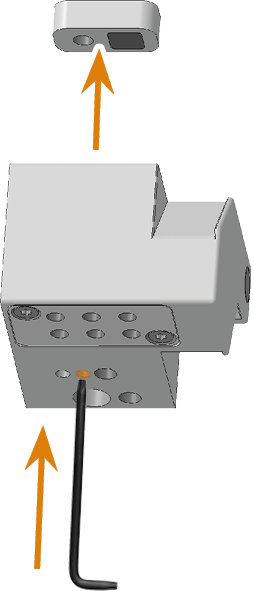

  10. Drücken Sie mit dem Winkelschraubendreher den Halter mit Einsatz von unten aus der Öffnung.

  11. Drücken Sie den Einsatz aus dem Halter.







  12. Nehmen Sie die benötigten Ersatzteile zur Hand.

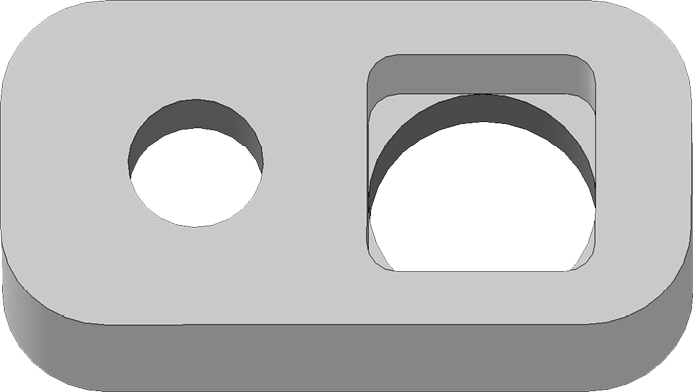

  13. Drücken Sie den AirTool-Einsatz in die rechteckige Öffnung des Halters.

  14. Reinigen Sie die Öffnung mit einem feuchten Tuch.

  15. Setzen Sie den Halter in die Öffnung ein und schrauben Sie ihn fest.







  16. Falls die Schraubenöffnung neben dem AirTool-Einsatz mit einer Abdeckkappe bedeckt war, bedecken Sie die Schraubenöffnung mit einer neuen Abdeckkappe.



  17. Schrauben Sie die 2 Schrauben des Halters für den Werkzeugmagazineinsatz auf der Unterseite des Werkzeugmagazins heraus.

    • Der Halter für den Werkzeugmagazineinsatz und die Schrauben gleiten in Ihre Hand.

  18. Drücken Sie den Werkzeugmagazineinsatz nach unten aus der Öffnung.







    • Der Werkzeugmagazineinsatz gleitet aus der Öffnung in Ihre Hand.



  19. Nehmen Sie die benötigten Ersatzteile zur Hand.

  20. Führen Sie den Werkzeugmagazineinsatz von unten in die Öffnung.

  21. Führen Sie den Halter für den Werkzeugmagazineinsatz in das Werkzeugmagazin ein.

  22. Führen Sie die 2 Schrauben in die Schraubenlöcher im Halter ein und schrauben Sie ihn fest.

  23. Stecken Sie das Werkzeugmagazin auf den Werkzeugmagazinhalter.

    24.







  24. Schließen Sie die Arbeitsraumtür.

  25. Schalten Sie die Maschine am Hauptschalter ein.

  26. Starten Sie DentalCNC.

  27. Öffnen Sie den Wartungsbereich mit dem folgenden Symbol in der Hauptsymbolleiste:

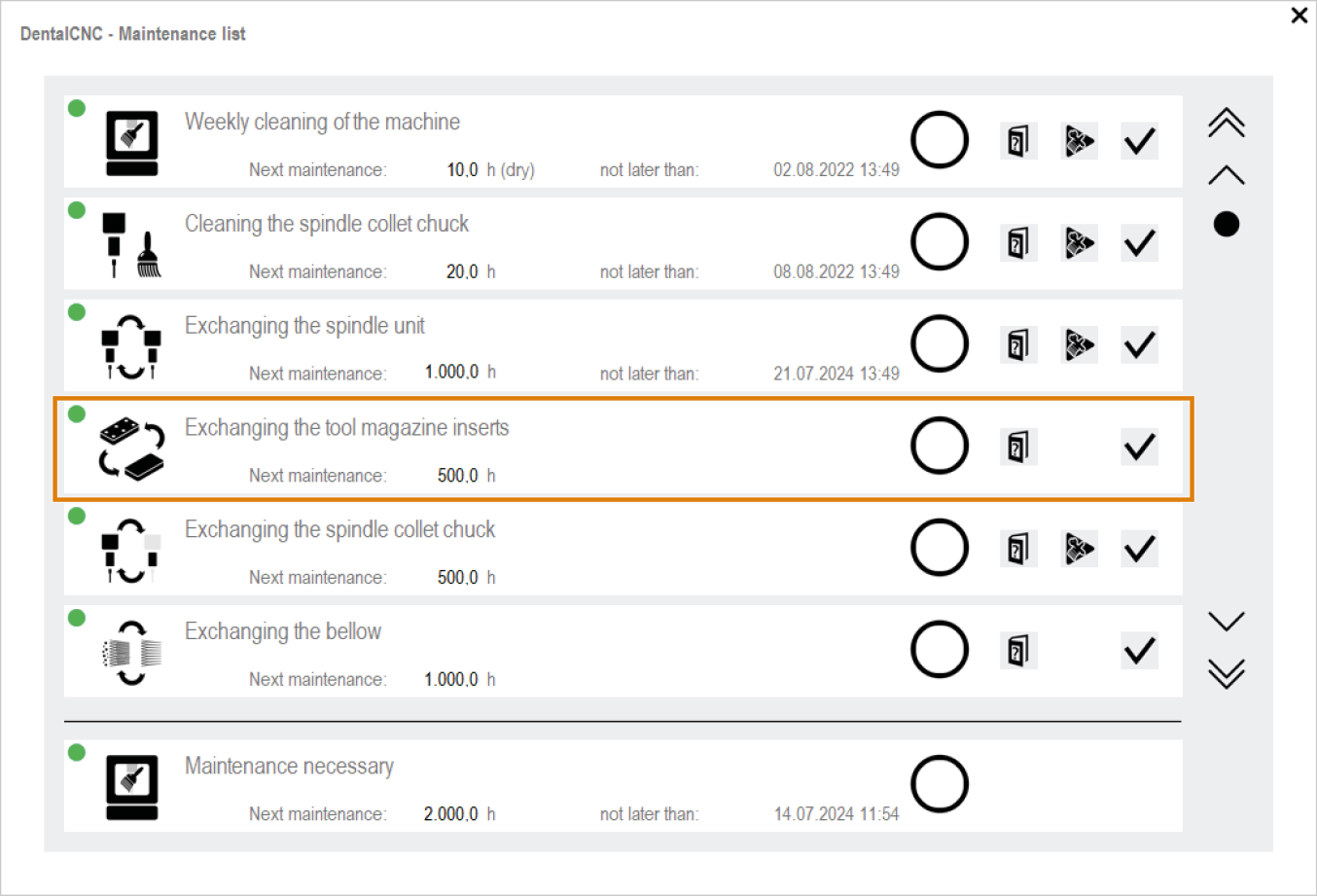

  28. Wählen Sie das folgendes Symbol des Eintrags Werkzeugmagazineinsätze tauschen:

  29. Folgen Sie der Anleitung in der Dokumentation für DentalCNC und bohren Sie die Werkzeugpositionen mit dem mitgelieferten Bohrer.
