Werkzeuge verwalten

Die beste Art, seinen gesamten Werkzeugbestand zu organisieren, ist das Administrated Tool Board (ATB) zu verwenden – eine praktisches Stück Ausstattung, das bis zu 30 Werkzeuge aufnehmen kann.

(a) Das Administrated Tool Board (Seitenansicht); (b) Das Administrated Tool Board (Draufsicht)

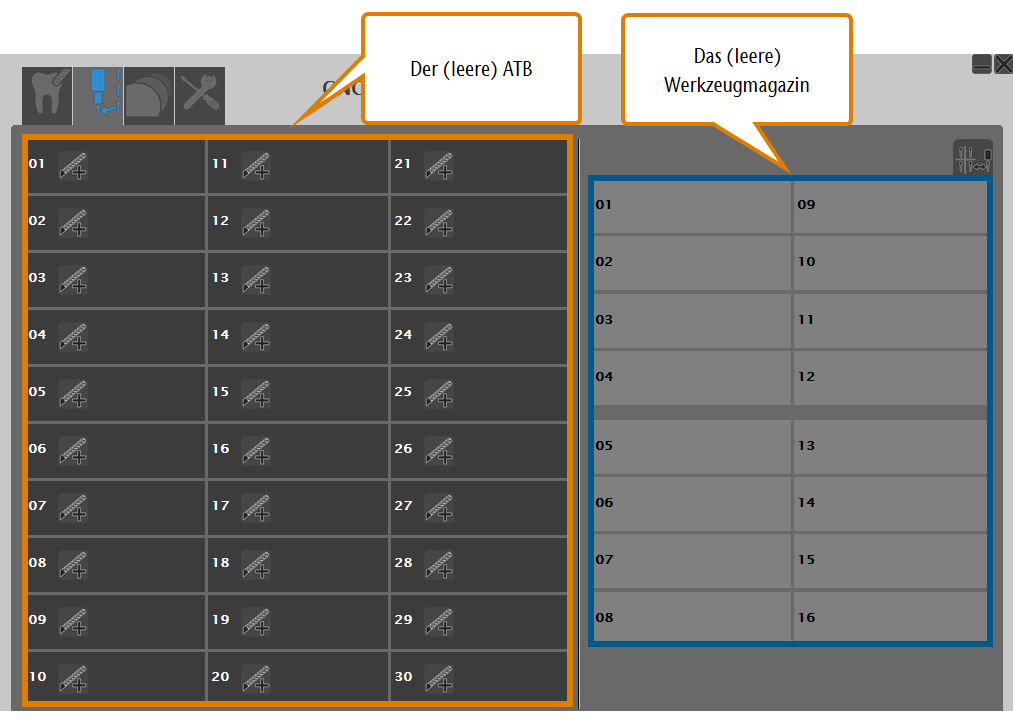

Indem Sie Werkzeuge zum virtuellen ATB hinzufügen, speichern Sie Ihren Werkzeugbestand in DentalCNC. Dies ist notwendig, bevor Sie das virtuelle Werkzeugmagazin bestücken können.

Für jede der 30 Positionen im virtuellen ATB zeigt DentalCNC eine Werkzeugkarte an, die standardmäßig leer ist.

Eine leere Werkzeugkarte

1. Um ein Werkzeug zur gewünschten Position hinzuzufügen, wählen Sie das folgende Symbol auf der jeweiligen Werkzeugkarte:
• DentalCNC zeigt eine Liste mit allen Werkzeugen, die für Ihre Maschine verfügbar sind.


Liste aller verfügbarer Werkzeuge

Nicht allle Werkzeuge können in allen Maschinen verwendet werden. Wenn Sie Werkzeuge zum virtuellen ATB hinzufügen, können Sie nur die verfügbaren Werkzeuge für die angeschlossene Maschine auswählen.

2. Wählen Sie das Werkzeug, das dem Werkzeug in der zugehörigen Position in Ihrem physischen ATB entspricht. Um die Werkzeugtypen zu identifizieren, nutzen Sie ihre Matchcodes. Wenn Sie den physischen ATB nicht verwenden, müssen Sie Ihren eigenen Weg für die Organisation Ihres physischen Werkzeugbestands finden.

Sie müssen nachvollziehen, welche physikalischen Werkzeuge den Werkzeugen im virtuellen ATB entsprechen. Dies ist wichtig, weil DentalCNC individuelle Parameter wie die verbleibende Standzeit für jedes Werkzeug speichert.

• DentalCNC zeigt den Matchcode und die verbleibende Standzeit des gewählten Werkzeugs in der Werkzeugkarte an.


Eine Werkzeugkarte mit Werkzeugdaten

3. (Optional) Nachdem Sie alle Werkzeuge zum virtuellen ATB hinzugefügt haben, verschieben Sie die Werkzeuge, die Sie für Ihren nächsten Auftrag benötigen, in das virtuelle Werkzeugmagazin.

Vor jedem Auftrag müssen Sie sicherstellen, dass die richtigen Werkzeuge in das virtuelle Werkzeugmagazin in DentalCNC und in das Werkzeugmagazin Ihrer Maschine geladen wurden. Die Positionen der Werkzeuge in der Maschine und in der Anwendung müssen übereinstimmen.

ACHTUNG! Wenn die Positionen der Werkzeuge im Werkzeugmagazin nicht mit den Werkzeugpositionen im virtuellen Werkzeugmagazin in DentalCNC übereinstimmen, verwendet die Maschine falsche Werkzeuge und die Bearbeitung schlägt fehl.

1. Stellen Sie sicher, dass Sie alle benötigten Werkzeuge zum virtuellen ATB hinzugefügt haben.
2. Wählen und halten Sie die Werkzeugkarte gewählt und ziehen Sie sie zur korrekten Position im virtuellen Werkzeugmagazin.


Eine Werkzeugkarte vom virtuellen ATB in das virtuelle Werkzeugmagazin verschieben

• DentalCNC zeigt die Werkzeugkarte an ihrer neuen Position im virtuellen Werkzeugmagazin an. Der Matchcode auf der ursprünglichen Werkzeugkarte im virtuellen ATB wird grau angezeigt.


(a) Erfolgreich verschobene Werkzeugkarte; (b) Eine graue Werkzeugkarte im virtuellen ATB

Was ist ein Ersatzwerkzeug?Werkzeuge sind für bestimmte Bearbeitungsschritte ausgelegt. DentalCNC lädt automatisch das richtige Werkzeug für jeden Schritt aus dem Werkzeugmagazin Ihrer Maschine. Falls die Standzeit während der Bearbeitung abläuft oder wenn das Werkzeug bricht, kann DentalCNC automatisch ein Ersatzwerkzeug aus dem Werkzeugmagazin laden, um die Bearbeitung fortzusetzen. Das Werkzeug, was standardmäßig vorgesehen ist, wird 'Primärwerkzeug' genannt. Ein Werkzeug, das ein Primärwerkzeug ersetzen kann, wird 'Ersatzwerkzeug' genannt. Primärwerkzeuge und ihre Ersatzwerkzeuge haben denselben Werkzeug-Matchcode.

Um Ersatzwerkzeuge hinzufügen, fügen Sie einfach mehrere Kopien des jeweiligen Werkzeugs dem virtuellen Werkzeugmagazin hinzu.

1. Für jedes Ersatzwerkzeug, dass Sie hinzufügen möchten, fügen Sie 1 Kopie des jeweiligen Werkzeugs dem virtuellen ATB hinzu.
2. Verschieben Sie die Kopien zum virtuellen Werkzeugwechsler.


   (a) 2 Kopien desselben Werkzeugs zum virtuellen ATB hinzufügen; (b) Die 2 Kopien in das virtuelle Werkzeugmagazin verschieben

3. Laden Sie die physischen Werkzeuge in die zugehörigen Werkzeugmagazin-Positionen in Ihrer Maschine.
• Das virtuell Werkzeugmagazin enthält mehrere Kopien desselben Werkzeugtyps. In dem virtuellen Werkzeugmagazin, dass in der Bearbeitungsansicht angezeigt wird, können Sie sehen, welches Werkzeug das Primärwerkzeug und welches das Ersatzwerkzeug ist.


  Anzeigen für Primär- und Ersatzwerkzeug

Wenn Sie ein Werkzeug, das sich im Werkzeugmagazin Ihrer Maschine befand, zurück in den physischen ATB stecken, aktualisieren Sie das virtuelle Werkzeugmagazin und den virtuellen ATB in DentalCNC entsprechend.

• Um ein Werkzeug vom virtuellen Werkzeugmagazin in den virtuellen ATB zu verschieben, wählen Sie das folgende Symbol auf der jeweiligen Werkzeugkarte:
• DentalCNC entfernt die ausgewählte Werkzeugkarte aus dem virtuellen Werkzeugmagazin. Die Werkzeugkarte wird an ihrer ursprünglichen Position im virtuellen ATB angezeigt.

Die Werkzeugstandzeiten im Blick zu behalten ist eine der großen Funktionen von DentalCNC.

Die Formel ist:

Maximale Werkzeugstandzeit — Betriebszeit = Verbleibende Werkzeugstandzeit

Sie geben die maximale Werkzeugstandzeit für jeden Werkzeugtyp in der Werkzeugliste in den DentalCNC-Einstellungen ein.

Die verbleibend Werkzeugstandzeit in Stunden wird auf der zugehören Werkzeugkarte als Dezimalwert angezeigt (z. B. steht 7,5 für verbleibende 7 Stunden und 30 Minuten). Zusätzlich zeigt ein roter Kreis die verbrauchte Standzeit als Prozentsatz der maximalen Werkzeugstandzeit an:

• Wenn der Kreis leer ist, wurde das Werkzeug bislang nicht verwendet und die verbleibende Standzeit beträgt 100% der maximalen Standzeit.
• Je mehr der Kreis sich füllt, desto weniger Standzeit verbleibt.
• Wenn der Kreis vollständig gefüllt ist, sollte das Werkzeug spätestens ersetzt werden.

Es ist keine gute Idee, mit dem Austausch eines Werkzeugs zu warten bis die Standzeit 0 beträgt, sofern Sie kein Ersatzwerkzeug festgelegt haben. Da sich Werkzeuge während der Bearbeitung fortlaufend abnutzen, kann ein Werkzeug mit einer Standzeit nahe 0 brechen, bevor der Auftrag beendet ist.



Werkzeugkarten mit unterschiedlichen Reststandzeiten

Wenn Werkzeuge verschlissen sind und Sie diese austauschen wollen, müssen Sie die verbleibende Standzeit in DentalCNC zurücksetzen. Dies tun Sie, indem Sie einfach ein Symbol wählen. Es ist nicht notwendig, das Werkzeug zu entfernen und wieder zu aktivieren.

1. Um die Werkzeugstandzeit zurückzusetzen, wählen Sie das folgende Symbol auf der gewünschten Werkzeugkarte im Werkzeugmagazin:
2. Bestätigen Sie die Sicherheitsabfrage.
• DentalCNC setzt die Standzeit auf den Standardwert für den entsprechenden Werkzeugtyp zurück.

Wenn ein bestimmtes Werkzeug nicht länger Teil Ihres Werkzeugbestands ist (und sie es nicht bald ersetzen möchten), sollten Sie es aus dem virtuellen ATB in DentalCNC entfernen.

1. Falls notwendig verschieben Sie das Werkzeug aus dem virtuellen Werkzeugmagazin in den virtuellen ATB.
2. Wählen Sie folgendes Symbol auf der jeweiligen Werkzeugkarte:
• DentalCNC ersetzt die Werkzeugkarte durch eine leere Werkzeugkarte. Sie können ein neues Werkzeug zu der jetzt leeren Position hinzufügen.

Sie können das Werkzeugmagazin auf zwei Wegen bestücken:

• Durch manuelles Einsetzen in das Werkzeugmagazin Dies ist der schnellste Weg. Er wird in der Dokumentation zu Ihrer Maschine beschrieben.
• Über die Spindel Sie setzen ein Werkzeug in die Spannzange ein und die Spindel legt das Werkzeug im Werkzeugmagazin ab. Diese Option nimmt mehr Zeit in Anspruch, ist jedoch für einige möglicherweise bequemer. Sie wird im Folgenden beschrieben.

Sie bestücken das Werkzeugmagazin folgendermaßen über die Spindel:

1. Stellen Sie sicher, dass Sie alle benötigten Werkzeuge zum virtuellen Werkzeugmagazin hinzugefügt haben.
2. Wählen Sie das folgende Symbol in der oberen rechten Ecke in der Ansicht für die Werkzeugverwaltung:
• Das Fenster Werkzeugmagazin bestücken öffnet sich. Alle Werkzeuge im virtuellen Werkzeugmagazin werden aufgelistet und sind standardmäßig deaktiviert.


Das Fenster für das Bestücken des Werkzeugmagazins über die Spindel

3. Aktivieren Sie alle Werkzeuge, die Sie über die Spindel bestücken möchten. Deaktivieren Sie die Werkzeuge, die Sie nicht bestücken möchten.

Die Werkzeuge werden in der Reihenfolge ihrer Positionsnummern bestückt.

4. (Optional) Während Sie das Werkzeugmagazin über die Spindel bestücken, wird die Maschine automatisch alle Werkzeuge entfernen, die die relevanten Werkzeugmagazin-Positionen blockieren. Sie müssen diese Werkzeuge manuell aus der Spannzange der Spindel entnehmen. Wenn Sie dies verhindern möchten, entfernen Sie alle Werkzeuge von den relevanten Werkzeugmagazin-Positionen manuell.
5. Um mit dem Bestücken des Werkzeugmagazins zu beginnen, wählen Sie das folgende Symbol:
• Das Folgende geschieht:
1. Das aktuelle Dialogfenster schließt sich.
2. Die Spindel bewegt sich zur ersten gewählten Werkzeugposition und prüft, ob sich ein Werkzeug in dieser Position befindet. Falls ja, nimmt sie das Werkzeug auf.
3. Die Spindel bewegt sich in die Werkzeugwechselposition.
4. Wenn Ihre Maschine über eine automatische Arbeitsraumtür verfügt, öffnet sich die Tür automatisch.
5. Ein Dialogfenster öffnet sich. DentalCNC fordert Sie auf, das Öffnen der Spannzange zu bestätigen.

6. VORSICHT!Tragen Sie Handschuhe.

7. Öffnen Sie die Arbeitsraumtür.
8. Falls sich ein Werkzeug in der Spannzange der Spindel befindet, halten Sie es fest.




9. Bestätigen Sie die aktuelle Meldung.
• Die Spannzange öffnet sich.
10. Falls vorhanden, entfernen Sie das Werkzeug aus der Spannzange.
11. Setzen Sie das Werkzeug in die Spannzange ein und halten Sie es fest. Führen Sie das Werkzeug soweit ein, bis der Werkzeugring die Spitze der Spannzange erreicht.




12. Bestätigen Sie die aktuelle Meldung.

• Die Spannzange schließt sich. Sie können das Werkzeug loslassen.

13. Wenn Ihre Maschine über eine manuelle Arbeitsraumtür verfügt, schließen Sie die Tür.
14. Bestätigen Sie die aktuelle Meldung.
• Das Folgende geschieht:
1. Wenn Ihre Maschine über eine automatische Arbeitsraumtür verfügt, schließt sich die Tür automatisch.
2. Die Spindel legt das Werkzeug in das Werkzeugmagazin ab.
3. Wenn es mindestens 1 weiteres Werkzeug zu bestücken gibt, wiederholt sich der Vorgang. Ansonsten schließt sich das Fenster Werkzeugmagazin bestücken.
