Aufträge bearbeiten

Im Folgenden finden Sie die Voraussetzungen für die erfolgreiche Fertigung: Sie müssen diese sicherlich nicht vor jedem Auftrag prüfen, aber gerade bevor Sie Ihren ersten Auftrag ausführen oder wenn etwas nicht wie vorgesehen funktioniert, ist es eine gute Idee, die Liste durchzugehen und zu prüfen, ob alles so ist, wie es sein sollte:

1. Prüfen Sie, ob DentalCNC eine Verbindung zur Maschine aufgebaut hat Dazu überprüfen Sie das Symbol für den Maschinenstatus.
2. Stellen Sie sicher, dass Sie sämtliche Zusatzausstattung Physische Komponente, die separat erworben werden muss und die neue Funktionen zu Ihrer Maschine hinzufügt. aktiviert haben Ihr Kundendienst bietet eventuell Zusatzausstattung Physische Komponente, die separat erworben werden muss und die neue Funktionen zu Ihrer Maschine hinzufügt. für Ihre Maschine an, die es Ihnen ermöglicht, weitere Rohlingstypen zu bearbeiten. Für eine erfolgreiche Auftragsausführung muss DentalCNC wissen, welche Zusatzausstattung Physische Komponente, die separat erworben werden muss und die neue Funktionen zu Ihrer Maschine hinzufügt. Sie einsetzen. Sie aktivieren sämtliche verfügbare Zusatzausstattung Physische Komponente, die separat erworben werden muss und die neue Funktionen zu Ihrer Maschine hinzufügt. in der Maschinendatenansicht.
3. Stellen Sie sicher, dass Ihre Maschine vollständig betriebsbereit istSehen Sie in der Maschinendokumentation nach, wie Sie die Maschine installieren und die Bearbeitung vorbereiten.

Die DirectMill-Funktion ermöglicht Ihnen mit der Fertigung zu beginnen während der Auftrag noch berechnet wird. Deshalb werden Aufträge immer beinahe sofort auf der Auftragsliste in DentalCNCangezeigt, nachdem Sie die Berechnung in DentalCAM gestartet haben.

Wenn ein Auftrag noch berechnet wird, zeigt DentalCNC das Wort CAM rechts vom entsprechenden Eintrag in der Auftragsliste an. Das Wort funktioniert als Fortschrittsbalken – der grüne Teil steht für die bereits berechneten Daten und der rote Teil für die Daten, die noch berechnet werden müssen.

Die Farben zeigen den Fortschritt bei der Berechnung an

Bei besonders komplexen Aufträgen bearbeitet die Maschine den Rohling schneller als der Rechner den Auftrag berechnet. Wenn das passiert, hält DentalCNC die Maschine an, bis genügend Daten berechnet wurden, um die Bearbeitung fortzusetzen. Das Programm zeigt dies durch das folgende Symbol im Bereich Maschinensteuerung an:

Das Symbol für den Maschinenstatus in der Bearbeitungsansicht in DentalCNC zeigt den aktuellen Status der Maschine an.

Der Ort für das Bearbeitungsstatus-Symbol

Symbol	Status	Beschreibung
	Nicht verbunden	DentalCNC konnte Ihre Maschine nicht finden. Wenn die Maschine ordnungsgemäß installiert ist, müssen Sie möglicherweise die Verbindung herstellen.
	Verbunden	DentalCNC hat erfolgreich eine Verbindung zu Ihrer Maschine aufgebaut.
	Arbeitsraumtür offen	Die Arbeitsraumtür ist offen. Aus Sicherheitsgründen sind alle Vorgänge, bei denen die Achsen verfahren, nicht möglich. Dieses Symbol wird nur bei Maschinen mit einer manuell betriebenen Arbeitsraumtür angezeigt. Für Maschinen mit einer automatisch betriebenen Tür, siehe hier.
	Maschine arbeitet	Die Achsen der Maschine verfahren. In den meisten Fällen bearbeitet sie einen Auftrag.
	Auftragsunterbrechung	DentalCNC hat die Fertigung unterbrochen, weil ein Parameter (z. B. die Stärke der eingehenden Druckluft) außerhalb des erlaubten Bereichs liegt. DentalCNC zeigt eine Meldung an, die Sie über den inkorrekten Parameter informiert. Die Bearbeitung wird fortgesetzt, sobald der Parameter wieder innerhalb des erlaubten Bereichs liegt.
	Maschine wartet auf Daten	Bei besonders komplexen Aufträgen bearbeitet die Maschine den Rohling schneller als der Rechner den Auftrag berechnet. Wenn das passiert, hält DentalCNC die Maschine an, bis genügend Daten berechnet wurden, um die Bearbeitung fortzusetzen.
	Maschinenstörung	Eine Maschinenstörung wird bei einem kritischen Ereignis durch die interne Steuereinheit erkannt. DentalCNC zeigt den von der Steuereinheit gemeldeten Fehler und Fehlercode an.

Wenn Werkzeuge verschlissen sind und Sie diese austauschen wollen, müssen Sie die verbleibende Standzeit in DentalCNC zurücksetzen. Dies tun Sie, indem Sie einfach ein Symbol wählen. Es ist nicht notwendig, das Werkzeug zu entfernen und wieder zu aktivieren.

1. Um die Werkzeugstandzeit zurückzusetzen, wählen Sie das folgende Symbol auf der gewünschten Werkzeugkarte im Werkzeugmagazin:
2. Bestätigen Sie die Sicherheitsabfrage.
• DentalCNC setzt die Standzeit auf den Standardwert für den entsprechenden Werkzeugtyp zurück.Wenn Sie die Option Werkzeuge laden beim Zurücksetzen der Standzeit in den Einstellungen von DentalCNCaktiviert haben passiert Folgendes:
  1. Die Spindel bewegt sich zur gewählten Werkzeugposition und nimmt das Werkzeug auf.
  2. Die Spindel bewegt sich in die Werkzeugwechselposition.
  3. Wenn Ihre Maschine über eine automatische Arbeitsraumtür verfügt, öffnet sich die Tür automatisch.
  4. Ein Dialogfenster öffnet sich. DentalCNC fordert Sie auf, das Öffnen der Spannzange zu bestätigen.

3. VORSICHT!Tragen Sie Handschuhe.

4. Öffnen Sie die Arbeitsraumtür.
5. Falls sich ein Werkzeug in der Spannzange der Spindel befindet, halten Sie es fest.




6. Bestätigen Sie die aktuelle Meldung.
• Die Spannzange öffnet sich.
7. Falls vorhanden, entfernen Sie das Werkzeug aus der Spannzange.
8. Setzen Sie das Werkzeug in die Spannzange ein und halten Sie es fest. Führen Sie das Werkzeug soweit ein, bis der Werkzeugring die Spitze der Spannzange erreicht.




9. Bestätigen Sie die aktuelle Meldung.

• Die Spannzange schließt sich. Sie können das Werkzeug loslassen.

10. Wenn Ihre Maschine über eine manuelle Arbeitsraumtür verfügt, schließen Sie die Tür.
11. Bestätigen Sie die aktuelle Meldung.
• Das Folgende geschieht:
  1. Wenn Ihre Maschine über eine automatische Arbeitsraumtür verfügt, schließt sich die Tür automatisch.
  2. Die Spindel legt das Werkzeug in das Werkzeugmagazin ab.

• Um die Achsen Ihrer Maschine in die Grundstellung zu bewegen, wählen Sie das folgende Symbol:

Während sich die Achsen in der Grundstellung befinden, erledigen Sie Standardaufgaben wie:

• Rohlinge in den Rohlingshalter einspannen
• Werkzeuge einsetzen und entfernen

• Wenn sich die Arbeitsraumtür Ihrer Maschine automatisch öffnen und schließen lässt, wählen Sie das folgende Symbol, um sie zu öffnen oder zu schließen:
• Die Tür öffnet oder schließt sich. Das Symbol ändert die Farbe, um den neuen Zustand der Arbeitsraumtür anzuzeigen.

• Wenn Ihre Maschine eine Tür, Klappe oder Schublade unterhalb des Arbeitsraums besitzt, die sich automatisch öffnen und schließen lässt, wählen Sie das folgende Symbol, um sie zu öffnen oder zu schließen:
• Die Tür, Klappe oder Schublade öffnet oder schließt sich. Das Symbol wechselt die Farbe, um den neuen Zustand der Tür, Klappe oder Schublade anzuzeigen.

• Wenn Ihre Maschine den Rohlingshalter automatisch öffnen und schließen kann, wählen Sie das folgende Symbol, um den Rohlingshalter zu öffnen oder zu schließen: oder

• Wenn Ihre Maschine das Absauggerät Ihrer Absauganlage steuert, wählen Sie das folgende Symbol, um es zu aktivieren oder zu deaktivieren:

Die Reinigungsposition ermöglicht Ihnen, die Maschine einfacher zu reinigen.

• Um die Achsen Ihrer Maschine (insbesondere die Spindel) in die Reinigungsposition zu fahren, wählen Sie das folgende Symbol:

Die Spannzange zu entfernen und zu reinigen ist ein wichtiger Teil der Maschinenwartung. Manchmal müssen Sie zudem ein Werkzeug manuell aus der Spannzange entfernen. In beiden Fällen, müssen Sie die Spannzange öffnen.

1. Schließen Sie die Arbeitsraumtür.
2. Wählen Sie das folgende Symbol:
• Das Folgende geschieht:
1. Die Spindel bewegt sich in die Werkzeugwechselposition.
2. Wenn Ihre Maschine über eine automatische Arbeitsraumtür verfügt, öffnet sich die Tür automatisch.
3. h DentalCNC fordert Sie auf, das Öffnen der Spannzange zu bestätigen.

3. VORSICHT!Tragen Sie Handschuhe.

4. Öffnen Sie die Arbeitsraumtür.
5. Falls sich ein Werkzeug in der Spannzange der Spindel befindet, halten Sie es fest.




6. Bestätigen Sie die aktuelle Meldung.
• Die Spannzange öffnet sich.
7. Falls vorhanden, entfernen Sie das Werkzeug aus der Spannzange.
8. Falls gewünscht, entfernen und reinigen Sie die Spannzange und bauen Sie sie wieder ein.
9. Wenn Ihre Maschine über eine manuelle Arbeitsraumtür verfügt, schließen Sie die Tür.
10. Um die Spindel zurück in die Grundstellung zu fahren, wählen Sie das folgende Symbol:
• Das Folgende geschieht:
1. Wenn Ihre Maschine über eine automatische Arbeitsraumtür verfügt, schließt sich die Tür automatisch.
2. Die Spindel bewegt sich in die Grundstellung.

Das Symbol in der oberen linken Ecke zeigt den Status des Rohlingswechslers an:

Symbol	Beschreibung
	Der Rohlingswechsler ist nicht betriebsbereit. Das Symbol wird angezeigt, wenn der Rohlingswechsler eine Störung aufweist, aber auch, vor und während der Referenzfahrt. Wenn das Symbol nach der Referenzfahrt angezeigt wird, kontaktieren Sie Ihren Kundendienst.
	Der Rohlingswechsler ist betriebsbereit.

Den Platz des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren., der sich an der Wechselposition befindet, nutzen Sie zum einspannen/entfernen von Rohlingen. Jede Maschine hat genau 1 Wechselposition. Sie können jeden Platz in die Wechselposition fahren.

1. Um den gewünschten Platz in die Wechselposition zu bewegen, wählen Sie den entsprechenden Kreis in der Rohlingsmagazin-Abbildung.


Einen Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. wählen

• Der Rohlingswechsler fährt den gewählten Platz in die Wechselposition.
2. Öffnen Sie die Tür zum Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..
3. Wenn sich ein Rohling in der Wechselposition befindet, entfernen Sie ihn.
4. Wenn Sie einen Rohling einspannen möchten, spannen Sie ihn in den Platz an der Wechselposition ein.
5. Schließen Sie die Tür zum Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..

Sie müssen jeden Auftrag auf der Auftragsliste einem Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zuweisen. Ansonsten kann das Programm nicht die richtigen Rohlinge vor dem Fertigen in den Arbeitsraum laden.

1. Wählen Sie in der Auftragsliste den zuzuweisenden Auftrag. Es ist dabei egal, ob der Auftrag bereits zugewiesen ist, da die derzeitige Zuweisung überschrieben wird.
2. Weisen Sie den Auftrag dem gewünschten Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zu, indem Sie das entsprechende Rohlingsmagazin-Symbol wählen.


Die Rohlingsmagazinsymbole

• Das Folgende geschieht:
  1. Das gewählte Rohlingsmagazin-Symbol wird blau angezeigt.
  2. Die Nummer des zugewiesenen Platzes im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. wird in der entsprechenden Zeile in der Auftragsliste angezeigt.
  3. Ein Vorschaubild des zugewiesenen Auftrags wird im Kreis für den Platz des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. angezeigt.


  (a) Ein Eintrag auf der Auftragsliste mit dem zugewiesenen Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren.; (b) Die Rohlingsmagazinabbildung mit einem zugewiesenem Auftrag

Weisen Sie niemals mehrere Aufträge mit unterschiedlichen IDs demselben Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zu. Wenn Sie dies tun, führt die Maschine alle zugewiesenen Aufträge mit demselben Rohling aus und zerstört ihn dabei. Zusätzlich können Werkzeuge brechen.



Diagramm: Falsche Zuordnung von Aufträgen mit unterschiedlichen IDs zu 1 Rohlingsmagazinplatz

3. Spannen Sie den Rohling für den Auftrag in den Platz des Rohlingsmagazins, den Sie gerade zugewiesen haben.

Aufträge von Plätzen im Rohlingsmagazin entfernen

Wenn sich ein Rohling nicht länger im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. befindet, müssen Sie ihn ebenfalls von der Rohlingsmagazin-Abbildung in DentalCNC entfernen.

1. Wählen Sie in der Auftragsliste den zu entfernenden Auftrag.
• Das Rohlingsmagazin-Symbol, das dem Auftrag zugewiesen ist, wird blau angezeigt.
2. Klicken Sie auf das blaue Rohlingsmagazin-Symbol.
• Das Folgende geschieht:
1. Das gewählte Rohlingsmagazin-Symbol wird schwarz angezeigt.
2. DentalCNC entfernt das Vorschaubild von der Rohlingsmagazin-Abbildung.
3. DentalCNC entfernt die Platznummer von dem entsprechenden Eintrag in der Auftragsliste.

Die Maschine lädt Rohlinge automatisch vom Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. in den Arbeitsraum, wenn dies für die Bearbeitung erforderlich ist. Außerhalb der Fertigung verwenden Sie die folgenden Symbole in DentalCNC dafür.

Einen Rohling aus dem Rohlingsmagazin in den Arbeitsraum laden

1. Stellen Sie sicher, dass der zu ladende Rohling in das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. eingespannt ist und dass dieser in DentalCNC korrekt zugewiesen ist.
2. Erledigen Sie die folgenden Schritte schnell hintereinander:
   1. Wählen Sie das folgende Symbol neben der Rohlingsmagazin-Abbildung:
   2. Wählen Sie in der Rohlingsmagazin-Abbildung den Platz, in den Sie den Rohling laden möchten. Wenn sich im Arbeitsraum ein Rohling befindet, müssen Sie ihn nicht zuerst entladen.
• Das Folgende geschieht:
  1. Wenn sich ein Rohling im Arbeitsraum befindet, entlädt die Maschine diesen in seinen zugewiesenen Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..
  2. Die Maschine lädt den Rohling aus dem gewählten Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. in den Arbeitsraum.
  3. DentalCNC zeigt die Magazinpositionsnummer in der Mitte der Rohlingsmagazin-Abbildung an.

  Wenn sich nur das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. dreht, war die Zeitspanne zwischen Auswahl des Symbols und des Platzes im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zu lang.

Einen Rohling aus dem Arbeitsraum in das Rohlingsmagazin entladen

1. Stellen Sie sicher, dass sich der zu entladende Rohling im Arbeitsraum befindet und der ihm zugewiesene Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. leer ist.
2. Erledigen Sie die folgenden Schritte schnell hintereinander:
   1. Wählen Sie das folgende Symbol neben der Rohlingsmagazin-Abbildung:
   2. Wählen Sie in der Abbildung des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. den Magazinplatz aus, in den Sie den Rohling entladen möchten.
• Das Folgende geschieht:
  1. Die Maschine entlädt den gewählten Rohling in das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..
  2. DentalCNC entfernt die Magazinpositionsnummer in der Mitte der Rohlingsmagazin-Abbildung.

  Wenn sich nur das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. dreht, war die Zeitspanne zwischen Auswahl des Symbols und des Platzes im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zu lang.

Wenn die Rohlingsmagazin-Abbildung nicht dem tatsächlichen Zustand der Maschine entspricht, korrigieren Sie dies, indem Sie Rohlinge virtuell laden oder entladen. Wenn Sie dies tun, verändert sich nur der Zustand des Rohlingswechslers und der entsprechenden Aufträge in DentalCNC; die Maschine lädt oder entlädt keine Rohlinge.

• Laden und entladen Sie Rohlinge in den folgenden Fällen virtuell:
  • DentalCNC zeigt an, dass ein Rohling in den Arbeitsraum geladen wurde, der Arbeitsraum jedoch leer istIn diesem Fall müssen Sie den Rohling virtuell aus dem Arbeitsraum entladen.


    Der Arbeitsraum ist leer, aber für das Programm ist er das nicht

  • DentalCNC zeigt an, dass kein Rohling in den Arbeitsraum geladen wurde, obwohl der Arbeitsraum einen Rohling enthältIn diesem Fall müssen Sie den Rohling virtuell laden, dieser Vorgang weist dem Rohling einen Rohlingswechslerplatz zu.


    Ein Rohling befindet sich im Arbeitsraum, aber nicht für das Programm

  • DentalCNC zeigt an, dass ein Rohling in den Arbeitsraum geladen wurde und Sie möchten seinen Rohlingsmagazinplatz neu zuweisenIn diesem Fall müssen Sie den Rohling virtuell aus dem Platz, den sie dem Rohling neu zuweisen wollen, laden.


  Ein Rohling im Arbeitsraum, dessen Zuweisung Sie ändern können

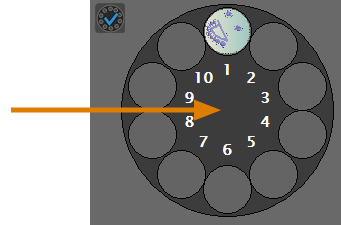

Einen Rohling virtuell entladen, wenn der Rohlingshalter leer ist

ACHTUNG

Beschädigung der Maschine bei unzulässigem virtuellen Entladen von Rohlingen

Wenn Sie die Funktion Rohling virtuell laden/entladen falsch verwenden, kann die Maschinenmechanik beschädigt werden: Wenn Sie einen Rohling virtuell entladen, obwohl sich ein Rohling im Arbeitsraum befindet, prallt jeder Rohling, der in den Arbeitsraum geladen wird, auf den Rohling, der sich bereits im Arbeitsraum befindet.

• Wenn Sie einen Rohling virtuell entladen, stellen Sie sicher, dass der Rohlingshalter im Arbeitsraum leer ist.

1. Stellen Sie sicher, dass der Rohlingshalter im Arbeitsraum leer ist.
2. Erledigen Sie die folgenden Schritte schnell hintereinander:
   1. Wählen Sie das folgende Symbol neben der Rohlingsmagazin-Abbildung:
   2. Wählen Sie in der Rohlingsmagazin-Abbildung den Platz mit der Nummer, die in der Mitte der Rohlingsmagazin-Abbildung angezeigt wird.
• Das Folgende geschieht:
  1. Für DentalCNC ist der Arbeitsraum leer.
  2. DentalCNC entfernt die Magazinpositionsnummer in der Mitte der Rohlingsmagazin-Abbildung.

Einen Rohling virtuell laden, um ihm seinen Platz im Rohlingsmagazin (neu) zuzuweisen

ACHTUNG

Beschädigung der Maschine bei unzulässigem virtuellen Laden von Rohlingen

Wenn Sie die Funktion Rohling virtuell laden/entladen falsch verwenden, kann die Maschinenmechanik beschädigt werden: Wenn Sie einen Rohling virtuell aus dem Rohlingsmagazinplatz laden, obwohl der ausgewählte Rohlingsmagazinplatz einen Rohling enthält, wird jeder Rohling, der aus dem Arbeitsraum in den ausgewählten Platz entladen wird mit dem Rohling, der sich bereits im Platz befindet, kollidieren.

• Wenn Sie einen Rohling virtuell laden, stellen Sie sicher, dass der Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren., von dem Sie den Rohling laden, leer ist.

1. Erledigen Sie die folgenden Schritte schnell hintereinander:
   1. Wählen Sie das folgende Symbol neben der Rohlingsmagazin-Abbildung:
   2. Wählen Sie in der Rohlingsmagazin-Abbildung den Platz, den Sie dem Rohling im Arbeitsraum neu zuweisen möchten.
• Das Folgende geschieht:
1. Das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. fährt den gewählten Platz in die Wechselposition.
2. Ein Dialogfenster öffnet sich.
2. Wenn sich ein Rohling an der Wechselposition befindet, entfernen Sie diesen.
3. Bestätigen Sie die aktuelle Meldung.
• Das Folgende geschieht:
  1. Für DentalCNC ist der ausgewählte Rohlingsmagazinplatz leer und dem Rohling im Arbeitsraum zugeordnet.
  2. DentalCNC zeigt die Magazinpositionsnummer in der Mitte der Rohlingsmagazin-Abbildung an.

  Wenn nichts passiert, war die Zeitspanne zwischen Auswahl des Symbols und des Platzes im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zu lang.

Der Standardfall für Maschinen ohne Rohlingswechsler ist es, 1 Auftrag mit 1 Ronde oder 1 Satz Blöcke (oft die Anzahl an Blöcken, die Sie in den Arbeitraum einspannen können) zu bearbeiten. Wenn Sie eine Maschine mit Rohlingswechsler verwenden, bei der es vorgesehen ist, Rohlinge direkt in den Arbeitsraum einzuspannen, gilt die folgende Anleitung ebenfalls.

Diagramm: 1 Auftrag, 1 Rohling

1. Prüfen Sie, ob der Auftrag auf der Auftragsliste steht. Wenn dies nicht der Fall ist, müssen Sie ihn eventuell noch mit DentalCAM berechnen.
2. Wählen Sie den gewünschten Auftrag in der Auftragsliste.
• Der ausgewählte Eintrag in der Auftragsliste wird blau umrandet. DentalCNC zeigt die Auftragsdaten im Bereich Auftragsdetails. Eine Vorschau wird auf der rechten Seite des Programmfensters angezeigt.
3. Stellen Sie sicher, dass alle benötigten Werkzeuge für den Auftrag in das virtuelle Werkzeugmagazin geladen sind, indem Sie die entsprechende Anzeige in der Auftragsliste prüfen:
• Grün: Alle Werkzeuge sind im virtuellen Werkzeugmagazin
• Rot: 1 oder mehr Werkzeuge sind nicht im virtuellen Werkzeugmagazin.


(a) Ein Eintrag in der Auftragsliste mit einer grünen Anzeige; (b) Ein Eintrag in der Auftragsliste mit einer roten Anzeige

4. Fügen Sie alle fehlenden Werkzeuge zum virtuellen Werkzeugmagazin hinzu . Sie finden eine Liste aller benötigter Werkzeuge für den gewählten Auftrag im Bereich Auftragsdetails.


Die benötigten Werkzeuge im Bereich ‚Auftragsdetails‘

• Wenn Sie alle benötigten Werkzeuge zum virtuellen Werkzeugmagazin hinzugefügt haben, wird die entsprechende Anzeige in der Auftragsliste grün. Zusätzlich werden alle Werkzeuge im virtuellen Werkzeugmagazin grün markiert, die für den gewählten Auftrag benötigt werden.


Die Anzeigen im virtuellen Werkzeugmagazin

Es gibt 2 Arten von Anzeigen im virtuellen Werkzeugmagazin:

• Ausgefüllte Indikatoren: Das Werkzeug ist das Primärwerkzeug.
• Konturierte Indikatoren: Das Werkzeug ist ein Ersatzwerkzeug.



Anzeigen für Primär- und Ersatzwerkzeug

5. Setzen Sie alle benötigten Werkzeuge in das Werkzeugmagazin Ihrer Maschine ein. Stellen Sie sicher, dass die Positionen der Werkzeuge in Ihrer Maschine mit den entsprechenden Positionen im virtuellen Werkzeugmagazin übereinstimmen.

ACHTUNG! Wenn die Positionen der Werkzeuge im Werkzeugmagazin nicht mit den Werkzeugpositionen im virtuellen Werkzeugmagazin in DentalCNC übereinstimmen, verwendet die Maschine falsche Werkzeuge und die Bearbeitung schlägt fehl.

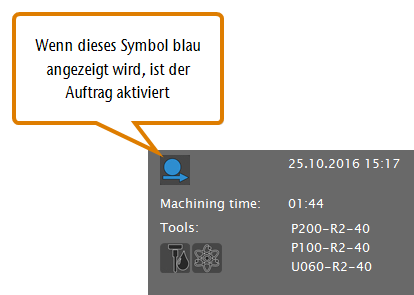

6. Sie möchten vielleicht die zusätzlichen Auftragsdetails im Bereich Auftragsdetails prüfen:
   • Bearbeitungszeit: Die voraussichtliche Zeit in Stunden und Minuten (hh:mm), bis der Auftrag fertig ist.
   • Das Symbol für die Nass-BearbeitungWenn der Auftrag nass bearbeitet werden muss, wird das folgende Symbol blau angezeigt:
   • Datum und Uhrzeit, wann der Auftrag berechnet wurde.


Zusätzliche Elemente im Bereich ‚Auftragsdetails‘

7. Öffnen Sie die Arbeitsraumtür.
8. Spannen Sie den Rohling für den Auftrag in den Arbeitsraum der Maschine ein.
9. Schließen Sie die Arbeitsraumtür.
10. Um die Bearbeitung zu starten, wählen Sie das folgende Symbol:
• Das Folgende geschieht:
  1. Wenn der Auftrag noch nicht bearbeitet wurde, beginnt die Fertigung. Ansonsten öffnet sich ein Fenster mit der Nachfrage, ob der Auftrag fortgesetzt oder neu gestartet werden soll.
  2. Das Symbol für den Maschinenstatus ändert sich.
  3. Der Bereich Auftragsdetails und die Auftragsvorschau werden durch ein Bearbeitungsprotokoll ersetzt, das technische Details zu den Bearbeitungsschritten anzeigt.
  4. Das folgende Symbol wird auf der linken Seite der Bearbeitungsansicht angezeigt . Es ermöglicht Ihnen, die Bearbeitung jederzeit abzubrechen.

Wenn DentalCNC meldet, dass eine Firmware-Aktualisierung verfügbar ist, lesen Sie hier weiter.

Wenn DentalCNC meldet, dass der Lizenzschlüssel fehlt, lesen Sie hier weiter.

Wenn Sie 1 oder mehrere Aufträge mit der entsprechenden Anzahl an Rohlingen, die sich alle im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. Ihrer Maschine befinden, bearbeiten möchten, gilt die folgende Anleitung.

Diagramm: Mehrere Aufträge, mehrere Rohlinge

1. Prüfen Sie, ob alle Aufträge, die Sie bearbeiten wollen, auf der Auftragsliste stehen. Wenn Aufträge fehlen, müssen Sie diese eventuell noch mit DentalCAM berechnen.
2. Wählen Sie einen der Aufträge, die Sie bearbeiten wollen, aus der Auftragsliste.
• Der ausgewählte Eintrag in der Auftragsliste wird blau umrandet. DentalCNC zeigt die Auftragsdaten im Bereich Auftragsdetails. Eine Vorschau wird auf der rechten Seite des Programmfensters angezeigt.
3. Stellen Sie sicher, dass der gewählte Auftrag aktiviert istAnsonsten wird er nicht bearbeitet. Wenn das folgende Symbol im Bereich Auftragsdetails schwarz angezeigt wird, wählen Sie es, um seinen Zustand umzuschalten:
• Das Symbol wird blau angezeigt und der Auftrag ist aktiviert.



  Symbol im Bereich 'Auftragsdetails' für das Aktivieren von Aufträgen

4. Stellen Sie sicher, dass alle benötigten Werkzeuge für den Auftrag in das virtuelle Werkzeugmagazin geladen sind, indem Sie die entsprechende Anzeige in der Auftragsliste prüfen:
• Grün: Alle Werkzeuge sind im virtuellen Werkzeugmagazin
• Rot: 1 oder mehr Werkzeuge sind nicht im virtuellen Werkzeugmagazin.


(a) Ein Eintrag in der Auftragsliste mit einer grünen Anzeige; (b) Ein Eintrag in der Auftragsliste mit einer roten Anzeige

5. Fügen Sie alle fehlenden Werkzeuge zum virtuellen Werkzeugmagazin hinzu . Sie finden eine Liste aller benötigter Werkzeuge für den gewählten Auftrag im Bereich Auftragsdetails.


Die benötigten Werkzeuge im Bereich ‚Auftragsdetails‘

• Wenn Sie alle benötigten Werkzeuge zum virtuellen Werkzeugmagazin hinzugefügt haben, wird die entsprechende Anzeige in der Auftragsliste grün. Zusätzlich werden alle Werkzeuge im virtuellen Werkzeugmagazin grün markiert, die für den gewählten Auftrag benötigt werden.


Die Anzeigen im virtuellen Werkzeugmagazin

Es gibt 2 Arten von Anzeigen im virtuellen Werkzeugmagazin:

• Ausgefüllte Indikatoren: Das Werkzeug ist das Primärwerkzeug.
• Konturierte Indikatoren: Das Werkzeug ist ein Ersatzwerkzeug.



Anzeigen für Primär- und Ersatzwerkzeug

6. Setzen Sie alle benötigten Werkzeuge in das Werkzeugmagazin Ihrer Maschine ein. Stellen Sie sicher, dass die Positionen der Werkzeuge in Ihrer Maschine mit den entsprechenden Positionen im virtuellen Werkzeugmagazin übereinstimmen.

ACHTUNG! Wenn die Positionen der Werkzeuge im Werkzeugmagazin nicht mit den Werkzeugpositionen im virtuellen Werkzeugmagazin in DentalCNC übereinstimmen, verwendet die Maschine falsche Werkzeuge und die Bearbeitung schlägt fehl.

7. Sie möchten vielleicht die zusätzlichen Auftragsdetails im Bereich Auftragsdetails prüfen:
   • Bearbeitungszeit: Die voraussichtliche Zeit in Stunden und Minuten (hh:mm), bis der Auftrag fertig ist.
   • Das Symbol für die Nass-BearbeitungWenn der Auftrag nass bearbeitet werden muss, wird das folgende Symbol blau angezeigt:
   • Datum und Uhrzeit, wann der Auftrag berechnet wurde.


Zusätzliche Elemente im Bereich ‚Auftragsdetails‘

8. Weisen Sie den Auftrag dem gewünschten Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zu, indem Sie das entsprechende Rohlingsmagazin-Symbol wählen.


Die Rohlingsmagazinsymbole

• Das Folgende geschieht:
  1. Das gewählte Rohlingsmagazin-Symbol wird blau angezeigt.
  2. Die Nummer des zugewiesenen Platzes im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. wird in der entsprechenden Zeile in der Auftragsliste angezeigt.
  3. Ein Vorschaubild des zugewiesenen Auftrags wird im Kreis für den Platz des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. angezeigt.


  (a) Ein Eintrag auf der Auftragsliste mit dem zugewiesenen Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren.; (b) Die Rohlingsmagazinabbildung mit einem zugewiesenem Auftrag

Weisen Sie niemals mehrere Aufträge mit unterschiedlichen IDs demselben Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zu. Wenn Sie dies tun, führt die Maschine alle zugewiesenen Aufträge mit demselben Rohling aus und zerstört ihn dabei. Zusätzlich können Werkzeuge brechen.



Diagramm: Falsche Zuordnung von Aufträgen mit unterschiedlichen IDs zu 1 Rohlingsmagazinplatz

9. Spannen Sie den Rohling für den Auftrag in den Platz des Rohlingsmagazins, den Sie gerade zugewiesen haben.
10. Wenn Sie zusätzliche Aufträge bearbeiten wollen, wiederholen Sie die Schritte 1–10, bis Sie alle gewünschten Aufträge vorbereitet haben.
11. Deaktivieren Sie alle Aufträge, die Sie nicht bearbeiten möchtenWählen Sie die übrigen Aufträge in der Auftragsliste nacheinander aus und stellen Sie für jeden Auftrag sicher, dass das folgende Symbol im Bereich Auftragsdetails schwarz angezeigt wird:


Symbol im Bereich 'Auftragsdetails' für das Deaktivieren von Aufträgen

12. Passen Sie die Bearbeitungsreihenfolge an, indem Sie die Einträge auf der Auftragsliste nach oben und unten verschieben. Dazu klicken Sie auf die Pfeile am rechten Rand eines jeden Eintrags. Die Aufträge werden von oben nach unten bearbeitet.


Die Pfeile, um Aufträge nach oben und unten zu verschieben

13. Um die Bearbeitung zu starten, wählen Sie das folgende Symbol:
• Das Folgende geschieht:
  1. Wenn der Auftrag noch nicht bearbeitet wurde, beginnt die Fertigung. Ansonsten öffnet sich ein Fenster mit der Nachfrage, ob der Auftrag fortgesetzt oder neu gestartet werden soll.
  2. Das Symbol für den Maschinenstatus ändert sich.
  3. Der Bereich Auftragsdetails und die Auftragsvorschau werden durch ein Bearbeitungsprotokoll ersetzt, das technische Details zu den Bearbeitungsschritten anzeigt.
  4. Das folgende Symbol wird auf der linken Seite der Bearbeitungsansicht angezeigt . Es ermöglicht Ihnen, die Bearbeitung jederzeit abzubrechen.

Wenn DentalCNC meldet, dass eine Firmware-Aktualisierung verfügbar ist, lesen Sie hier weiter.

Wenn DentalCNC meldet, dass der Lizenzschlüssel fehlt, lesen Sie hier weiter.

Stellen Sie sich Folgendes vor:

1. Sie haben in DentalCAM einen Auftrag erstellt, aber aus irgendeinem Grund haben Sie weniger Arbeiten im Rohling genestet, als es möglich war.
2. Sie haben den Auftrag berechnet.
3. Ohne den Auftrag zu fertigen, haben Sie weitere Arbeiten zum Rohling hinzugefügt und ihn noch einmal berechnet.
4. Vielleicht haben Sie dies mehrere Male gemacht.
• Jetzt haben Sie mehrere Aufträge für denselben Rohling in der Auftragsliste von DentalCNC. Da sie alle auf demselben ursprünglichen Rohling beruhen, haben Sie alle dieselbe Rohlings-ID.


3 Aufträge mit identischer ID basierend auf demselben ursprünglichen Rohling

Sie könnten jetzt jeden Auftrag einzeln ausführen, wozu Sie warten müssten, bis die Maschine einen Auftrag beendet hat, um dann den nächsten manuell zu starten. Es gibt jedoch einen besseren Weg: Die MultiJob-Funktion ermöglicht Ihnen, alle Aufträge hintereinander ohne Ihr Eingreifen auszuführen. Wenn Sie eine Maschine mit einem Rohlingswechsler verwenden, können Sie die Funktion sogar mit anderen Aufträgen in derselben Fertigungssitzung kombinieren.

Diagramm: Mehrere Aufträge (selbe ID), 1 Rohling

Die MultiJob-Funktion ohne Rohlingswechsler verwenden

Die folgende Anleitung gilt nicht für Maschinen mit Rohlingswechsler, auch wenn Sie einen Rohling direkt in den Arbeitsraum einspannen können.

Im Folgenden informieren wir Sie, wie Sie mehrere Aufträge mit derselben ID im selben Rohling fertigen.

1. Stellen Sie sicher, dass die MultiJob-Funktion aktiviert ist.
2. Folgen Sie dem Standard-Workflow für das Fertigen von einem einzelnen Rohling ohne Rohlingswechsler. Wählen Sie dabei einen der entsprechenden Aufträge mit derselben ID (welcher ist egal).
3. Anstatt den Fertigungsprozess über das Standard-Symbol zu starten, wählen Sie das folgende Symbol:

Die MultiJob-Funktion mit einem Rohlingswechsler verwenden

Im Folgenden informieren wir Sie, wie Sie mehrere Aufträge mit derselben ID im selben Rohling fertigen.

1. Stellen Sie sicher, dass die MultiJob-Funktion aktiviert ist.
2. Folgen Sie dem Standard-Workflow für das Fertigen von mehreren Aufträgen mit einem Rohlingswechsler. Weisen Sie dabei allen Aufträgen mit derselben ID denselben Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zu.


Mehrere Aufträge mit derselben ID zu 1 Platz im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zuweisen

3. Spannen Sie den richtigen Rohling in den entsprechenden Rohlingsmagazinplatz ein.
4. (Optional) Weisen Sie dem Rohlingswechsler weitere Aufträge zu. Sie können die MultiJob-Funktion und Standard-Aufträge bei Bedarf kombinieren.
5. Starten Sie den Fertigungsprozess wie gewohnt.

Wenn Sie einen Auftrag abgebrochen haben können Sie ihn folgendermaßen fortsetzen oder neu starten:

1. Starten Sie den Auftrag wie gewohnt.
2. Ein Dialogfenster öffnet sich. DentalCNC fragt, ob Sie den Auftrag fortsetzen oder neu starten möchten.


Das Fenster zum Fortsetzen und Neustarten der Bearbeitung

3. Wenn Sie den Auftrag vom letzten Bearbeitungsschritt an fortsetzen möchten, wählen Sie Fortsetzen ab letztem Bearbeitungsschritt. Wählen Sie diese Option, wenn der Rohling bis zum Abbruch optimal gefertigt wurde.
4. Wenn Sie den Auftrag nach einem Werkzeugbruch, oder falls wegen eines verschlissenen Werkzeugs nicht alles Material abgetragen wurde, fortsetzen möchten, wählen Sie Fortsetzen ab letztem Werkzeugwechsel. In diesem Fall, werden alle Bearbeitungsschritte, die den letzten Werkzeugtyp benötigen, erneut ausgeführt.
5. Wenn Sie den ganzen Auftrag noch einmal bearbeiten möchten, wählen Sie Neustart.
6. Wählen Sie das folgende Symbol:
• Das aktuelle Dialogfenster schließt sich. Abhängig von Ihrer Wahl, wird die Bearbeitung entweder fortgesetzt oder neu gestartet.

Sie brechen die Bearbeitung folgendermaßen ab:

1. Wählen Sie das abgebildete Symbol.
2. Bestätigen Sie die aktuelle Meldung.
• Das Folgende geschieht:
1. Die Bearbeitung stoppt sofort.
2. Sie werden aufgefordert auszuwählen, ob das Werkzeug in der Spindel gefahrlos in das Werkzeugmagazin eingesetzt werden kann.
3. Wenn die Maschine das Werkzeug automatisch in das Werkzeugmagazin ablegen soll, bestätigen Sie den Dialog. Wenn Sie das Werkzeug manuell aus der Spannzange entnehmen möchten, verneinen Sie die Frage.

Eine manuelle Entnahme ist notwendig, wenn das Werkzeug die Werkzeugmagazineinsätze beim Einsetzen beschädigen würde.

• Je nach Wahl legt die Spindel das Werkzeug entweder in das Werkzeugmagazin ab oder sie bewegt sich in die Werkzeugwechselposition. Im letzteren Fall, fahren Sie mit dem nächsten Schritt fort.
VORSICHT
Schnittverletzungen durch herausgeschleuderte Werkzeuge
Sobald sich die Spannzange öffnet, kann das Werkzeug sehr schnell in den Arbeitsraum geschleudert werden, falls es nicht festgehalten wird. Das herausgeschleuderte Werkzeug kann Sie verletzen.
• Bevor Sie die Spannzange öffnen, greifen Sie das Werkzeug am Schaft und halten es fest, bis Sie die Spannzange geöffnet haben und das Werkzeug entnehmen können.
VORSICHT
Schnittverletzungen und Verbrennungen durch Werkzeuge
Falls Sie Werkzeuge an der scharfen Schneide anfassen, kann dies zu Schnittverletzungen führen. Werkzeuge erhitzen sich bei der Bearbeitung. Falls Sie das Werkzeug anfassen, kann dies zu Verbrennungen führen.
• Fassen Sie das Werkzeug nur am Schaft an.
• Tragen Sie Handschuhe, um Ihre Hände zu schützen.

4. VORSICHT!Tragen Sie Handschuhe.

5. Öffnen Sie die Arbeitsraumtür.

6. Halten Sie das Werkzeug in der Spannzange fest.





7. Bestätigen Sie die aktuelle Meldung.
• Die Spannzange öffnet sich.
8. Entfernen Sie das Werkzeug aus der Spannzange.





9. Wenn Ihre Maschine über eine manuelle Arbeitsraumtür verfügt, schließen Sie die Tür.
10. Schließen Sie die Arbeitsraumtür.
11. Bestätigen Sie die aktuelle Meldung.
• Das Folgende geschieht:
1. Die Spannzange schließt sich.
2. Wenn Ihre Maschine über eine automatische Arbeitsraumtür verfügt, schließt sich die Tür automatisch.
3. Die Spindel bewegt sich in die Grundstellung.

Sie können den Auftrag zu jeder Zeit fortsetzen oder neu starten.

Wenn Sie einen manuellen Werkzeugwechsel für mindestens 1 Position im Werkzeugmagazin erzwungen haben, müssen Sie die entsprechenden Werkzeuge manuell in die Spannzange einsetzen.

• DentalCNC fordert Sie auf, das Werkzeug einzusetzen, sobald es für die Bearbeitung benötigt wird.
• Wenn Ihre Maschine über eine automatische Arbeitsraumtür verfügt, öffnet sich die Tür automatisch.

1. Halten Sie das benötigte Werkzeug bereit. Vergleichen Sie den Matchcode, den DentalCNC anzeigt, mit dem Matchcode des Werkzeugs.
2. Wenn Ihre Maschine über eine manuelle Arbeitsraumtür verfügt, öffnen Sie die Tür.
3. Setzen Sie das Werkzeug in die Spannzange ein und halten Sie es fest. Führen Sie das Werkzeug soweit ein, bis der Werkzeugring die Spitze der Spannzange erreicht.




4. Bestätigen Sie die aktuelle Meldung.

• Die Spannzange schließt sich. Sie können das Werkzeug loslassen.

5. Wenn Ihre Maschine über eine manuelle Arbeitsraumtür verfügt, schließen Sie die Tür.
6. Bestätigen Sie die aktuelle Meldung.
• Das Folgende geschieht:
1. Wenn Ihre Maschine über eine automatische Arbeitsraumtür verfügt, schließt sich die Tür automatisch.
2. Die Bearbeitung wird fortgesetzt.

Wenn Sie die Option Kavitäten während Bearbeitung manuell kontrollieren aktiviert haben in den DentalCAM-Einstellungen für den aktuellen Rohlingstyp, unterbricht DentalCNC die Bearbeitung nach jeder Kavität, dreht den Rohling, sodass Sie die Kavität optisch prüfen können und zeigt das folgende Fenster an:

Das Fenster zum Prüfen von Kavitäten währen der Auftragsausführung

1. Prüfen Sie die Kavität, die im aktuellen Fenster mit einem Kreis markiert ist, optisch und entscheiden Sie, ob sie nachbearbeitet werden muss.
2. Wenn Sie die Kavität um den im aktuellen Fenster angezeigten Wert vergrößern möchten, wählen Sie das folgende Symbol: . Der Wert ist für jeden Rohlingstyp vorgegeben und kann nicht geändert werden.
3. Wenn Sie die Kavität mit derselben Größe ausfräsen oder ausschleifen möchten, wählen Sie das folgende Symbol:
4. Wenn Sie mit dem Prüfen und Nacharbeiten der aktuellen Kavität fertig sind, wählen Sie das folgende Symbol:
