Gilt für: DentalCAM & DentalCNC 7.08
Installation der Programme und ihrer Komponenten
Wie installiere ich DentalCAM und DentalCNC? Was sind die Systemanforderungen?
Dieser Hilfeartikel ist Teil des folgenden Workflows: Erste Schritte
→
→
→
Neuinstallation
Wenn Sie Informationen zum Aktualisieren Ihrer bestehenden Installation benötigen, lesen Sie hier weiter.
Sie können DentalCAM und DentalCNC mit einem auf Ihren installieren. Normalerweise beinhaltet der Installationsvorgang lediglich, dass Sie zunächst ein paar simple Optionen wählen und dann mehrere Weiter-Schaltflächen wählen, bis die Installation abgeschlossen ist.
Zunächst sollten Sie die Systemvoraussetzungen prüfen, um sicherzustellen, dass die Programme rund laufen.
Systemvoraussetzungen
Die Funktion für die Mehrmaschinensteuerung erhöht die Systemanforderungen an den erheblich.
- CPU:
- Minimum: Intel® i5 oder gleichwertig
- Empfehlung: Intel® i7 oder gleichwertig
- Grafikprozessor:
- Minimum: Intern mit 300 MHz
- Empfehlung: Dediziert mit 600 MHz
- Betriebssystem: 64-Bit-Version von Windows® 10 oder 11
- Speichermedium:
- 125 GB freien Platz für Daten
- Minimum: Festplatte
- Empfehlung: SSD
- RAM:
- Minimum: 8 GiB
- Empfehlung: 16 GiB
- Monitorauflösung: 1920 x 1080 (Full HD)
- Eine dauerhafte Internetverbindung
Die Programmkomponenten
Das DentalCAM und DentalCNC Installationspaket enthält mehrere Komponenten. Die folgende Tabelle listet diese Komponenten auf und sagt Ihnen, ob diese optional oder erforderlich sind:
DentalCAM / DentalCNC-Kernsoftware
|
Die Hauptprogramme, mit denen Sie arbeiten.
|
Automatisch
|
Ja
|
Laufzeitumgebung für C++
|
Technische Basis für die Programme Sie hat keine für den Benutzer sichtbare Funktion
|
Automatisch
|
Ja
|
Engine-Treiber
|
Baut eine Verbindung zur Maschine auf.
|
Automatisch (Sie könnten es abwählen, aber dann würde Ihre Maschine nicht funktionieren)
|
Ja
|
STL-Anzeigeprogramm
|
Ein Drittanbieter-Programm zum Anzeigen von STL-Dateien. Wird direkt auf Ihrem verwendet, um Dinge wie die Wandstärke, Bohrungsdurchmesser, Passungen etc. zu prüfen.
|
Nur wenn im gewählt
|
Nein
|
Einstellung für selektives USB-Energiesparen
Eine gängige Einstellung, die das Fräsen beeinflussen kann, ist die Einstellung für selektives USB-Energiesparen. Wir empfehlen, dass Sie diese deaktivieren, um Verbindungsabbrüche zu vermeiden.
- Öffnen Sie Windows-Einstellungen.
- Wählen Sie System.
System wählen in den Windows-Einstellungen
- Wählen Sie Netzbetrieb und Energiesparen.
Auswählen von Netzbetrieb und Energiesparen
- Wählen Sie Zusätzliche Energieeinstellungen.
Auswählen von Zusätzliche Energieeinstellungen
- Wählen Sie Energiesparmodus ändern.
Auswählen von Energiesparmodus ändern
- Wählen Sie Niemals aus der Energiesparmodus nach Auswahlliste.
Niemals aus der Ausklappliste Energiesparmodus nach wählen
- Wählen Sie Erweiterte Energieeinstellungen ändern.
Auswählen von Erweiterte Energieeinstellungen ändern
- Wählen Sie USB-Einstellungen [1].
- Wählen Sie Einstellung für selektives USB-Energiesparen und wählen Sie Deaktiviert [2].
USB-Einstellungen [1] wählen und Einstellung für selektives USB-Energiesparen in Deaktiviert [2] ändern
DentalCAM und DentalCNC installieren
ACHTUNG
Fehlerhafte Auftragsausführung und Beschädigung der Maschine bei veralteter und/oder inkompatibler Programmversion
Wenn Sie veraltete oder zu Ihrer Maschine inkompatible Versionen von DentalCAM und/oder DentalCNC einsetzen, können Aufträge fehlerhaft ausgeführt werden oder die Maschine beschädigt werden.
- Installieren Sie nur die neueste für Ihre Maschine freigegebene Version von DentalCAM und DentalCNC.
- Aktualisieren Sie DentalCAM und DentalCNC immer auf die neueste für Ihre Maschine freigegebene Version.
- Deaktivieren Sie sämtliche Energiespareinstellungen Ihres Rechners, deaktivieren Sie die Einstellung für selektives USB-Energiesparen und stellen Sie bei einem mobilen Rechner eine dauerhafte Verbindung mit dem Stromnetz her.
Lassen Sie alle Energiespareinstellungen deaktiviert, während Sie mit DentalCAM und DentalCNC arbeiten, da ansonsten die Auftragsberechnung und/oder die Bearbeitung abbrechen können.
- Wenn Sie einen Dongle aus einer früheren Version besitzen und einen Anspruch auf ein kostenloses Upgrade haben, stecken Sie den Dongle in einen freien USB-Steckplatz Ihres Rechners.
- Wenn Sie die Installationsdateien in einer erhalten haben, entpacken Sie diese auf die Festplatte Ihres .
- Deaktivieren Sie alle Anti-Schadsoftware-Programme für die Dauer der Installation, um zu verhindern, dass Sie das Update beeinträchtigen. Vergessen Sie nicht, sie sofort wieder zu aktivieren, nachdem die Installation beendet wurde.
- Doppelklicken Sie auf Setup.exe im entpackten Verzeichnis mit den Installationsdaten. Falls Windows® Sie fragt, ob Setup.exe Änderungen an Ihrem Rechner vornehmen darf, wählen Sie Ja.
- Das Setup-Fenster öffnet sich.
Das Setup-Fenster: Eine neue Installation konfigurieren
- Aktivieren Sie die Option Neu.
- Unten im Setup-Fenster werden 2 Listen mit den verfügbaren Sprachen und unterstützten Maschinentypen angezeigt.
- Aktivieren Sie die Option Create Desktop Icon. Ansonsten können Sie die Programme nur über die ausführbaren Dateien (.exe-Dateien) im starten.
- Aktivieren Sie die Option Install Engine driver. Ohne diesen Treiber funktioniert die Verbindung zur Maschine nicht.
- (Optional) Wenn Sie STL-Dateien auf Ihrem ansehen möchten, aktivieren Sie die Option . Das Anzeigeprogramm ist für die Arbeit mit DentalCAM und DentalCNC nicht notwendig.
- (Optional) Wenn Sie das Standard-Installationsverzeichnis ändern möchten, geben Sie den Verzeichnisnamen in das Eingabefeld Destination folder ein.
Wählen Sie ein Verzeichnis außerhalb der Verzeichnisse Programme oder Programme (x86), da ansonsten die Programme nicht ordnungsgemäß funktionieren.
- Markieren Sie in der Liste Language die gewünschte Sprache der Benutzeroberfläche. Sie können diese Einstellung in den Programmeinstellungen jederzeit ändern.
- In der Liste Install for the following machine type (Für folgenden Maschinentyp installieren) markieren Sie den Maschinentyp, den Sie mit den Programmen verwenden möchten.
Wenn Sie nicht die richtige Maschine wählen, werden nicht alle benötigten Komponenten installiert.
- Um die Installation zu starten, wählen Sie das folgende Symbol:
- Das installiert die Kernprogramme und das Setup-Fenster schließt sich. Abhängig von den gewählten Komponenten öffnen sich mehrere .
ACHTUNG
Fehlerhafte Auftragsausführung, wenn die Laufzeitumgebung nicht ordnungsgemäß installiert ist
Wenn die Laufzeitumgebung für C++ nicht ordnungsgemäß installiert oder beschädigt ist, berechnet DentalCAM eventuell Aufträge falsch oder die Auftragsberechnung startet nicht. Dies führt zu einer fehlerhaften Auftragsausführung.
- Verwenden Sie DentalCAM nur dann, wenn die Laufzeitumgebung für C++ ordnungsgemäß installiert ist.
- Installieren Sie alle Komponenten mithilfe der :
- Wählen Sie Weiter und Beenden bis der jeweilige Assistent geschlossen wird.
- Der Assistent für die Laufzeitumgebung für C++ zeigt eventuell eine Meldung an, dass eine neuere Version bereits installiert ist. Ignorieren Sie dieses Verhalten, DentalCAM und DentalCNC sollten prima laufen.
- Wenn Sie sich entschlossen haben, das STL-Anzeigeprogramm zu installieren, bittet Sie der entsprechende , dem Lizenzabkommen zuzustimmen. Dies ist erforderlich, um die Installation des Viewers fortzusetzen.
- Wenn Sie die Programme für eine Maschine mit Ethernet-Port installieren, sind weitere Schritte notwendig. Weitere Informationen hierzu finden Sie unter siehe hier.
- Wenn alle erfolgreich durchlaufen wurden, ist die Installation von DentalCAM und DentalCNC abgeschlossen.
Wenn der USB-Treiber nicht ordnungsgemäß installiert wurde
In einigen seltenen Fällen installiert Windows® den USB-Treiber nicht ordnungsgemäß. In diesen Fällen können Sie versuchen, den Treiber manuell zu installieren.
- Öffnen Sie das DentalCAM /DentalCNC-Installationsverzeichnis
- Öffnen Sie das Verzeichnis USB.
- Starten Sie die entsprechende Setup.exe Datei. Falls Windows® Sie fragt, ob Setup.exe Änderungen an Ihrem Rechner vornehmen darf, wählen Sie Ja.
Diese Datei kann unterschiedlich benannt sein, zum Beispiel CDM20830_Setup.exe.
- Der für den „FTDIChip CDM“-Treiber öffnet sich.
- Folgen Sie den Schritten des , bis die Installation abgeschlossen ist.
- Aktivieren Sie alle Ihre Anti-Schadsoftware-Programme.
1 CAM-Rechner mit mehreren Maschinen verwenden
Wenn Sie mehrere Maschinen mit 1 steuern möchten, verwenden Sie unsere Mehrmaschinensteuerung.
- Sie müssen eine separate DentalCAM-Lizenz für jede Maschine erwerben, die Sie ansteuern möchten.
- Die Funktion für die Mehrmaschinensteuerung erhöht die Systemanforderungen an den erheblich.
Mit dieser Funktion verwenden Sie bis zu 3 Maschinen mit 1 . Dafür müssen Sie mehrere Kopien der auf dem Rechner installieren, die über verschiedenfarbige Symbole gestartet werden.
- Sie können sogar die verschiedenen Kopien von DentalCAM und DentalCNC gleichzeitig verwenden, wenn Ihr Rechner genügend Rechenleistung und Arbeitsspeicher besitzt.
- Wir empfehlen, diese Funktion zur Steuerung einer 5-Achse und einer 4-Achsenmaschine mit dem CAM-Computer zu verwenden.
Sie verwenden die Mehrmaschinensteuerung folgendermaßen:
- Schließen Sie den an Ihre erste Maschine an.
- Installieren Sie DentalCAM und DentalCNC.
- Konfigurieren Sie DentalCNC so, dass es sich mit der Maschine verbinden kann. Dies ist die erste Kopie der .
- Die Maschine referenziert. Die erste Kopie ist jetzt mit der ersten Maschine verknüpft. Um mit der ersten Maschine zu arbeiten, müssen Sie DentalCAM oder DentalCNC über die roten Symbole starten.
- Schließen Sie DentalCAM und DentalCNC.
- Schalten Sie die erste Maschine aus.
Wenn Sie die erste Maschine an dieser Stelle nicht ausschalten, wird das Einrichten der Mehrmaschinenkontrolle fehlschlagen.
- Schließen Sie den an die zweite Maschine. Schalten Sie die zweite Maschine ein.
- Installieren Sie die erneut in ein anderes Verzeichnis.
-
Maschinen, die zum Verbindungsaufbau SX Virtual Link verwenden:
Bauen Sie über SX Virtual Link manuell die Verbindung auf, wie in der Betriebsanleitung beschrieben.
- Öffnen Sie den Windows®-Explorer.
- Navigieren Sie zum der zweiten Kopie der .
- Öffnen Sie das Verzeichnis USB. Öffnen Sie das Verzeichnis Multi-Machine Control.
- Doppelklicken Sie auf die Datei Blue_CAM.bat.
- Das Fenster Eingabeaufforderung öffnet sich. Die Datei wird ausgeführt.
- Warten Sie, bis sich das Fenster Eingabeaufforderung schließt. Dies kann eine Weile dauern.
-
Maschinen, die zum Verbindungsaufbau SX Virtual Link verwenden:
Trennen Sie die Verbindung zur Maschine manuell über SX Virtual Link.
- Starten Sie die zweite Kopie von DentalCNC. Konfigurieren Sie DentalCNC so, dass es sich mit der zweiten Maschine verbinden kann.
- Das Folgende geschieht:
- Die Maschine referenziert.
- Die zweite Kopie der Software ist jetzt mit der zweiten Maschine verknüpft.
- Um mit der zweiten Maschine zu arbeiten, müssen Sie DentalCAM oder DentalCNC über die blauen Symbole starten.
- Wenn Sie eine dritte Maschine mit dem verwenden möchten, wiederholen Sie die Schritte 4 – 13 mit den folgenden Unterschieden:
- Schalten Sie die erste und zweite Maschine aus.
- Schließen Sie die dritte Maschine an Ihren an und schalten Sie sie ein.
- Navigieren Sie in das Verzeichnis USB\Multi-Machine Control im dritten und doppelklicken Sie auf die Datei Green_CAM.bat.
-
Maschinen, die zum Verbindungsaufbau SX Virtual Link verwenden:
Trennen Sie die Verbindung zur Maschine manuell über SX Virtual Link.
- Starten Sie die dritte Kopie von DentalCNC. Konfigurieren Sie DentalCNC so, dass es sich mit der dritten Maschine verbinden kann.
- Das Folgende geschieht:
- Die Maschine referenziert.
- Die dritte Kopie ist jetzt mit der dritten Maschine verknüpft.
- Um mit der dritten Maschine zu arbeiten, müssen Sie DentalCAM oder DentalCNC über die grünen Symbole starten.
Mehrere DentalCAM-Clients mit einem Server betreiben
Arbeiten Sie mit mehreren ? Würden Sie gerne Ihre STL-Dateien auf einem zentralen Server speichern, sodass jeder darauf zugreifen kann? Möchten Sie ein großes gemeinsames Rohlingsarchiv für viele Benutzer / verwenden? So setzen Sie dies alles um:
Versuchen Sie nicht, ein gemeinsames Verzeichnis für berechnete Auftragsdaten zu erstellen, um Aufträge auf verschiedenen Maschinen mit diesem Ordner zu fertigen. Sie brauchen eine fest zugewiesene DentalCNC-Installation für jede Maschine einschließlich eines Verzeichnisses für berechnete Auftragsdaten. Wenn Sie 1 mit mehreren Maschinen verwenden möchten, lesen Sie hier weiter.

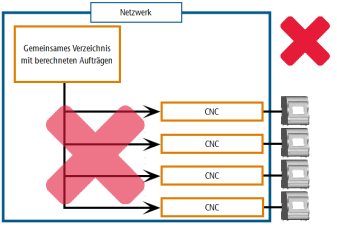

(a) Korrekter Gebrauch von im Netzwerk geteilten Verzeichnissen; (b) Inkorrekter Gebrauch von im Netzwerk geteilten Verzeichnissen
Ein gemeinsames Verzeichnis für Ihre Arbeiten erstellen
- Finden Sie einen Ort für die gemeinsamen STL-DateienErstellen Sie ein gemeinsames Verzeichnis für neue STL-Dateien auf dem Server und stellen Sie sicher, dass jeder Rechner, auf dem entweder Ihr CAD-Programm oder /DentalCNC laufen, darauf zugreifen kann. Geben Sie ihm einen aussagekräftigen Namen, z. B. Zu-fertigende-STLs. Wenn Sie STL-Dateien mit Ihrem CAD-Programm exportieren, speichern Sie sie immer in dieses gemeinsame Verzeichnis.
Sie können Unterverzeichnisse im gemeinsamen Verzeichnis erstellen, um weiter zwischen den zu fertigenden Typen der Arbeiten zu unterscheiden (z. B. 'Kronen', 'Abutments' etc.). Denken Sie einfach daran: Je verschachtelter Ihre Verzeichnisstruktur ist, desto mühseliger kann es werden, Ihre STL-Dateien in DentalCAM manuell auszuwählen.
- Konfigurieren Sie die ClientsFalls Sie manuell Dateien aus dem freigegebenen Ordner importieren wollen: Legen Sie den Stammordner auf den freigegebenen Ordner in der AWL-Importansicht fest. Wenn DentalCAM die Dateien automatisch in das gemeinsame Verzeichnis importieren soll, aktivieren Sie die zugehörige Option in den Programmeinstellungen .
Ein gemeinsames Rohlingsarchiv erstellen
Diese Funktion ist experimentell und sollte nur von technisch versierten Benutzern verwendet werden, die bereit sind, das Risiko eines vollständigen Datenverlusts und einer Betriebsunterbrechung zu tragen, da Ihre Maschinen, Rechner und ihr Netzwerk nicht betriebsbereit sind.
- Finden Sie einen Ort für das gemeinsame Auftragsarchiv Wenn Sie ein bestehendes Rohlingsarchiv als Grundlage für Ihr gemeinsames Rohlingsarchiv verwenden möchten, kopieren Sie das Archiv-Verzeichnis von einer bestehenden DentalCAM-Installation auf den Server. Wenn Sie mit einem leeren Archiv beginnen möchten, erstellen Sie ein gemeinsames Verzeichnis mit einem aussagekräftigen Namen (z. B. Gemeinsames_Rohlingsarchiv) auf dem Server. Stellen Sie sicher, dass jeder DentalCAM-Client auf das Verzeichnis, das Sie erstellt oder kopiert haben, zugreifen kann.
Versuchen Sie nicht, verschiedene Rohlingsarchive zu kombinieren, indem Sie die Inhalte von verschiedenen Archiv-Verzeichnissen in 1 Verzeichnis kopieren. Dies funktioniert nicht, da jeder Rohling eine eindeutige ID benötigt. Die Verzeichnisse in den Archiv-Verzeichnissen umzubenennen löst das Problem nicht.
- Konfigurieren Sie die Clients Gehen Sie auf allen wie folgt vor: In dem DentalCAM Programmeinstellungen, legen Sie den Archivordner auf den freigegebenen Ordner fest, den Sie in Schritt 1 erstellt/kopiert haben.
- Informieren Sie alle Benutzer Informieren Sie alle Benutzer von DentalCAM, dass nur ein Benutzer gleichzeitig einen Auftrag (Rohling) bearbeiten kann. Daher muss jeder seine Aufträge schließen, nachdem er sie bearbeitet hat.
- Stellen Sie sicher, dass der Server, auf dem das Archiv-Verzeichnis liegt, während der gesamten Fertigung verfügbar und erreichbar ist.
Wenn der Server vom Netz getrennt wird oder die Verbindung nicht stabil ist, kann die Bearbeitung fehlschlagen.
