Gilt für: ChairsideCAM 8.10

Stege setzen

Das Setzen von Stegen ist der letzte Bearbeitungsschritt, den Sie für eine Arbeit ausführen.

Nachdem Sie Stege für eine Arbeit gesetzt haben, ist die Bearbeitung der Arbeit auf das Verschieben in X- und Y-Richtung beschränkt. Für anderweitige Änderungen löschen Sie alle Stege, die an der Arbeit angebracht sind.

  • Öffnen Sie die Nesting-Ansicht für das Setzen von Stegen mit dem folgenden Symbol in der Hauptsymbolleiste:
ACHTUNG

Mangelhafte Haltekraft von Stegen durch falsche Platzierung

Wenn Stege an ungeeigneten Stellen platziert sind, kann die Haltekraft der Stege zu gering sein.

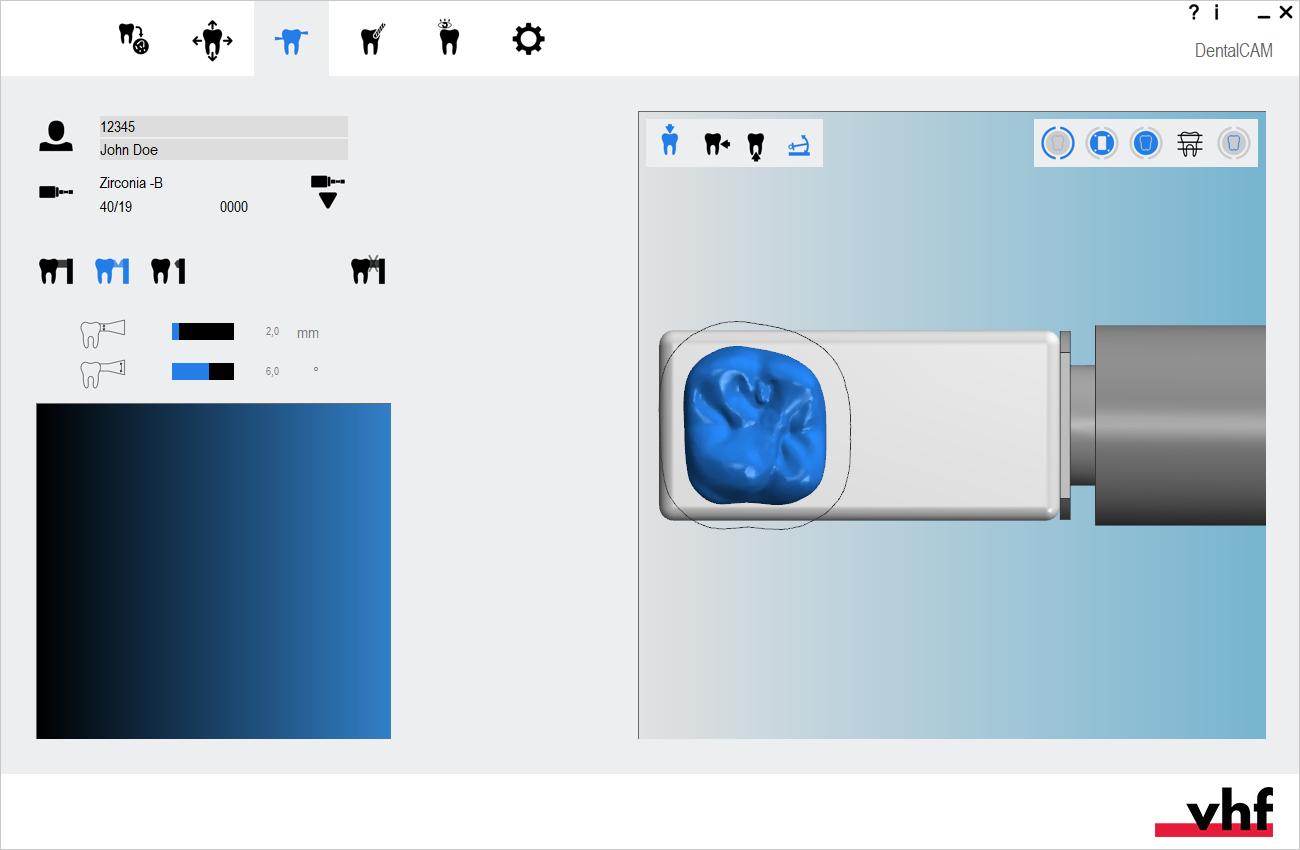

Die Nesting-Ansicht für Stege

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

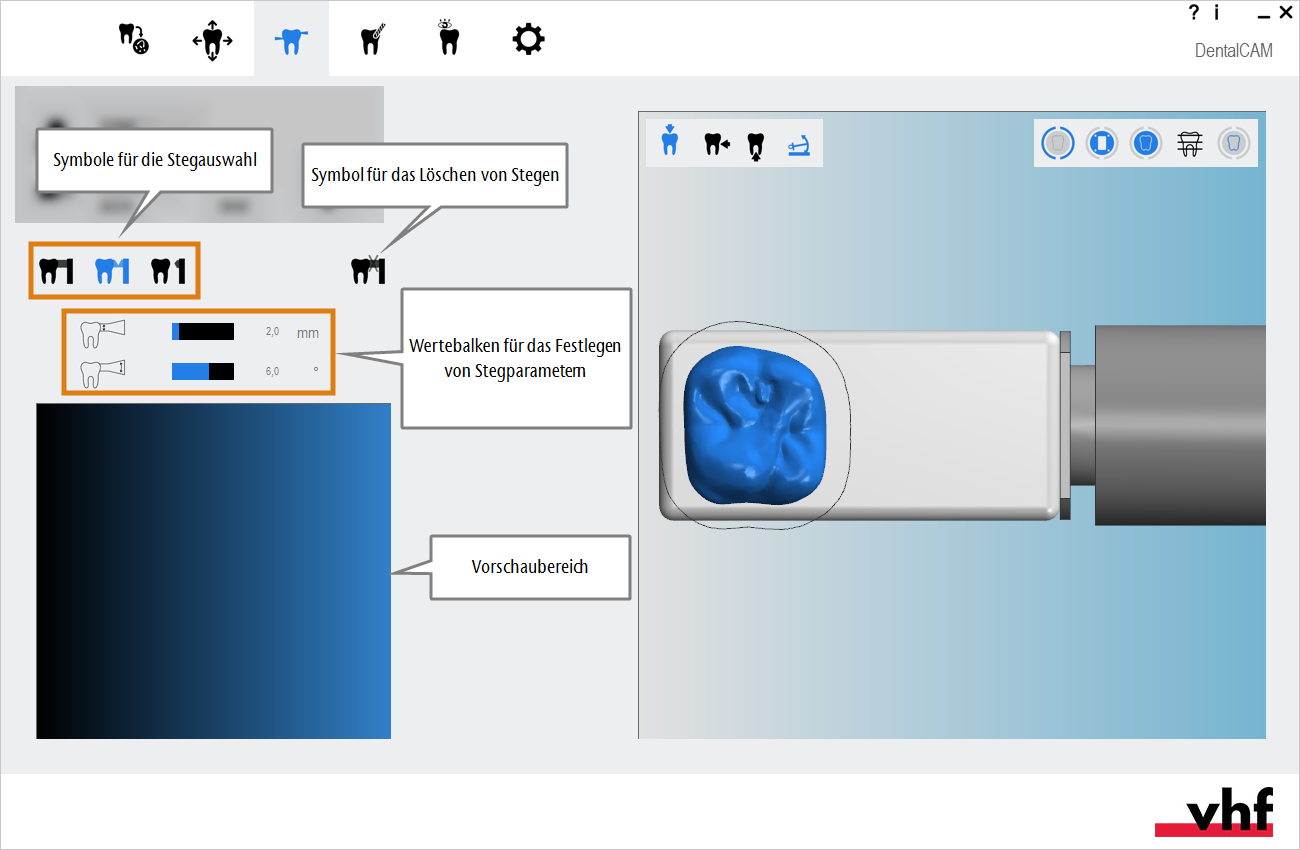

Bedienelemente für das Setzen für Stegen

Die folgende Abbildung beschreibt nur Bedienelemente, die für das Setzen von Stegen spezifisch sind. Übergreifende Bedienelemente für das Nesting sind beschrieben in Bedienelemente in der Nesting-Ansicht für Arbeiten



Typen von Stegen

In ChairsideCAM können Sie zwischen folgenden Typen von Stegen wählen:

Intakte Stege

Diese werden in der Nesting-Ansicht blau angezeigt.

Diese Stege bleiben am Ende der Bearbeitung unverändert. Verwenden Sie diese Stege, wenn Sie eine hohe Stabilität benötigen, z. B. wenn Sie mit weichen Materialien arbeiten.

Jede Arbeit benötigt mindestens 1 intakten Steg, damit sie nach der Bearbeitung nicht herunterfällt.

Regel: Je schwerer die Objekt / das Material ist, desto mehr intakte Stege müssen Sie setzen.

Von links nach rechts: Ein intakter Steg in der Nesting-Ansicht, in der Restmaterialanzeige und auf der bearbeiteten Arbeit (orange markiert)

Reduzierte Stege

Diese werden in der Nesting-Ansicht violett angezeigt.

Stege werden reduziert, um durch Sollbruchstellen Arbeiten einfacher vom Rohling zu lösen.

Außerdem ist nach der Bearbeitung weniger manuelle Arbeit erforderlich.

Über den Wertebalken Restflächen von reduzierten Stegen in den Bearbeitungsparametern, legen Sie die Restfläche von reduzierten Stegen als Prozentsatz ihrer ursprünglichen Größe fest.

Restflächen von reduzierten Stegen

Regel: Falls Sie bei weichen Materialien Stege zu stark reduzieren oder zu viele reduzierte Stege verwenden, können Arbeiten während der Bearbeitung auf den Boden des Arbeitsraums fallen und beschädigt werden.

Von links nach rechts: Ein reduzierter Steg in der Nesting-Ansicht, in der Restmaterialanzeige und auf der bearbeiteten Arbeit (orange markiert)

Zu entfernende Stege

Diese werden in der Nesting-Ansicht pink angezeigt.

Diese Stege werden am Ende der Bearbeitung vollständig entfernt.

Regel: Je weniger Stege nach der Bearbeitung verbleiben, desto einfacher können Sie die Arbeit vom Rohling trennen auf Kosten der Stabilität.

Außerdem ist nach der Bearbeitung weniger manuelle Arbeit erforderlich.

Von links nach rechts: Ein entfernter Steg in der Nesting-Ansicht, in der Restmaterialanzeige und auf der bearbeiteten Arbeit (orange markiert)

Parameter von Stegen

Durchmesser des Knotenpunkts in mm

Der Knotenpunkt ist die Stelle, an der der Steg die Arbeit berührt.



Grad des Öffnungswinkels

Der Öffnungswinkel legt fest, um wie viel sich der Durchmesser des Stegs in Richtung seines Endpunkts vergrößert.



Stege hinzufügen

Jede Arbeit hat einen leeren Workspace um sich herum und deswegen benötigen Sie Stege, um die Arbeit festzuhalten. DentalCAM berechnet keine Aufträge, die Arbeiten ohne Stege enthalten.



DentalCAM prüft nicht, ob Sie genügend Stege gesetzt haben oder ob Sie die Stege für eine ordnungsgemäße Bearbeitung richtig platziert haben. Lesen Sie deswegen sorgfältig die folgende Anleitung und berücksichtigen Sie ebenfalls die wichtigen Informationen, wie Sie Stege richtig setzen.

Bedienelemente für das Setzen von Stegen



  1. Intakten Steg setzen
  2. Reduzierten Steg setzen
  3. Zu entfernenden Steg setzen
  4. Steg löschen
  5. Durchmesser des Knotenpunkts festlegen
  6. Öffnungswinkel festlegen

Vorgehensweise

  1. Wählen Sie den zu erstellenden Stegtyp, indem Sie eines der folgenden Symbole wählen:

    2. ACHTUNG!

    Mögliche Werkzeugbrüche und unzureichende Bearbeitungsergebnisse durch Anpassen der voreingestellten Stegparameter

  2. (Optional) Passen Sie den Durchmesser des Knotenpunkts über den Wertebalken an, der mit dem folgenden Symbol markiert ist: .

    Diese Einstellung wirkt sich nur auf den nächsten Steg aus, den Sie setzen. Rechts vom Wertebalken finden Sie den aktuellen Wert in mm.

    3.

  3. (Optional) Passen Sie den Öffnungswinkel über den Wertebalken an, der mit dem folgenden Symbol markiert ist: .

    Diese Einstellung wirkt sich nur auf den nächsten Steg aus, den Sie setzen. Rechts vom Wertebalken finden Sie den aktuellen Wert in mm.

    4.

  4. Wählen Sie die Stelle im Workspace, an der Sie den Steg platzieren möchten.

    • Der Steg rastet automatisch auf die Außenfläche der Arbeit ein. DentalCAM zeigt den Steg im Vorschaubereich in der linken Spalte an.

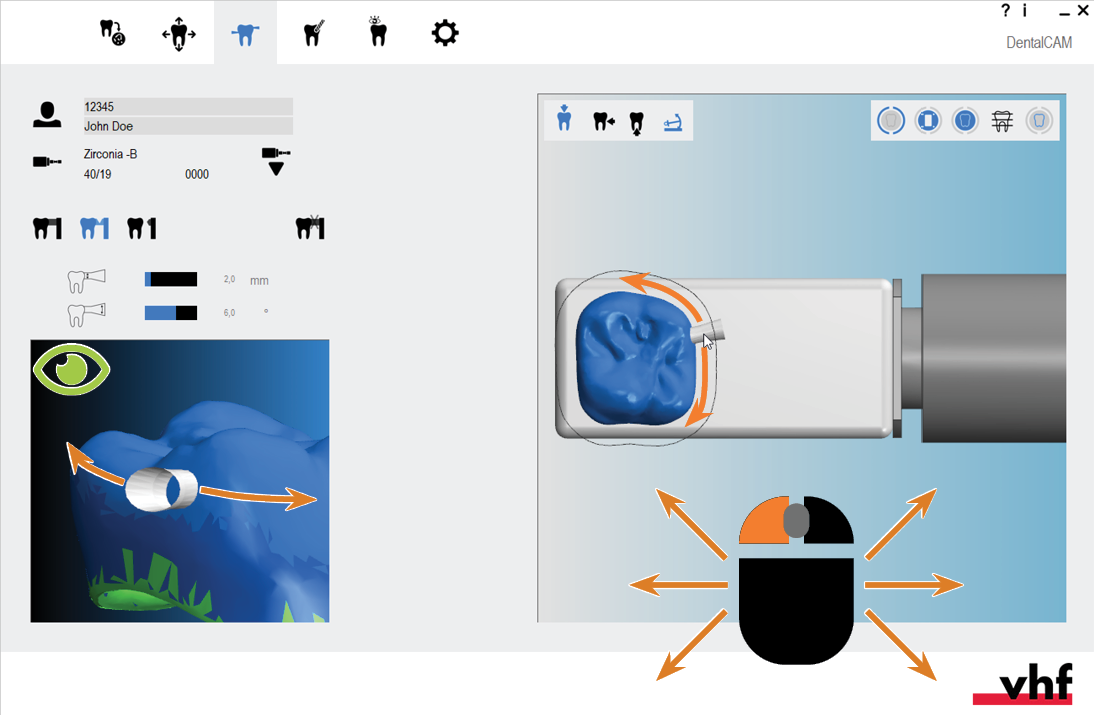

  5. Um den Steg horizontal zu verschieben, tun Sie Folgendes:

    1. Wählen und halten Sie den Steg in der Rohlingsanzeige.

    2. Ziehen Sie den Steg per Maus oder Touch-Geste in die entsprechende Richtung.



  6. Um den Steg vertikal zu verschieben, tun Sie Folgendes:

    1. Wählen und halten Sie den Steg in der Rohlingsanzeige.

    2. Drehen Sie das Mausrad.

    Alternative für Geräte mit Touchscreen:

    1. Wählen und halten Sie den Steg im Vorschaubereich.

    2. Ziehen Sie den Steg per Touch-Geste nach oben oder unten.

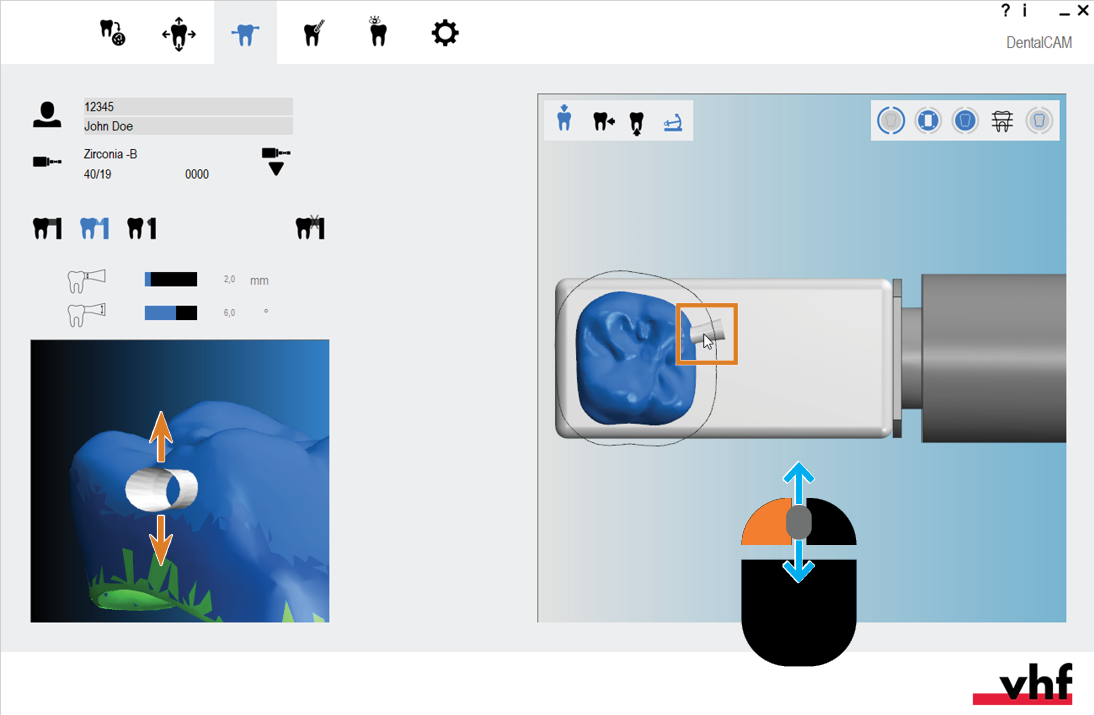

    7. Einen Steg vertikal per Rohlingsanzeige verschieben

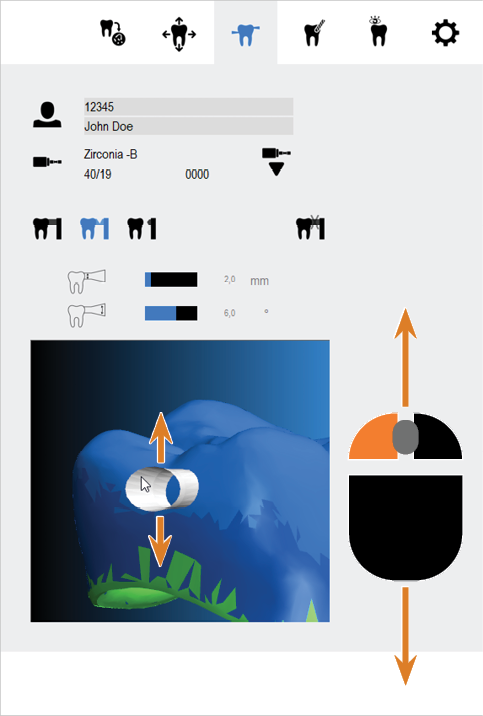

    Einen Steg vertikal per Vorschaubereich verschieben

  7. Wenn Sie mit der Position zufrieden sind, lassen Sie die Maustaste los. Wenn Sie die Position eines Stegs korrigieren müssen, wählen und halten Sie den Steg und wiederholen Sie den jeweiligen Schritt.

  8. Fügen Sie weitere Stege hinzu, bis Sie genügend Stege für die Arbeit gesetzt haben.

Stege löschen

  1. Wählen Sie das folgende Symbol:
    • Das Symbol wird hervorgehoben.
  2. Wählen Sie den zu löschenden Steg.



Wie geht's weiter?

Wenn Sie mit dem Nesting von Arbeiten im aktuellen Rohling fertig sind:

Aufträge berechnen
