适用于： R5

检查交货内容

安装操作步骤如下：

→

→

  • 打开机器包装并确保您已收到以下物品：

机器、电缆、软管

1

2

3

4

5

车针

6

7

8

9

10

11

维护器具

12

13

14

15

16

17

18

19

20





备件

21

22

23

24

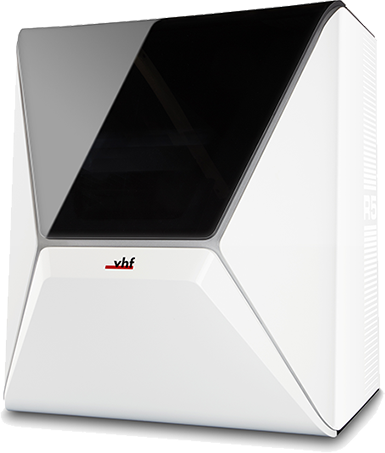

  1. 1 x 机器 R5

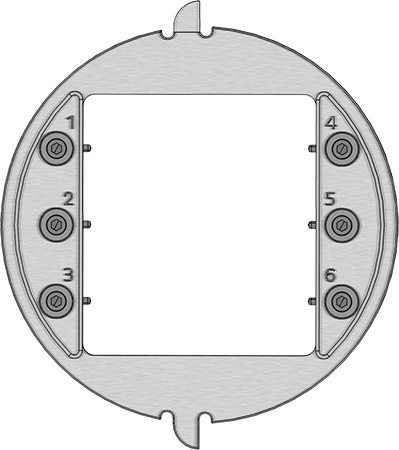

  2. 1 x 块料固定器

  3. 1 x 电源线

  4. 1 x 以太网线

  5. 1 x 气动软管

  6. 1 x 扭力螺丝刀(1.8 Nm)（用于安装坯料块）

  7. 1 x 带快换卡盘的螺丝刀，用于坯料夹具

  8. 1 x 2 mm 六角钻头

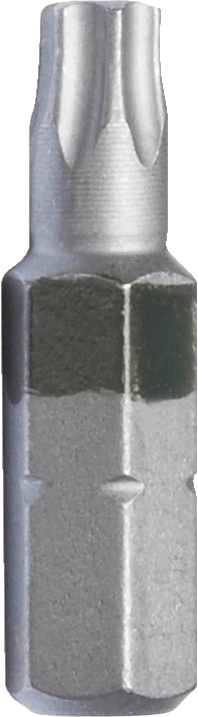

  9. 1 x TX 25 钻头

  10. 1 x 钻头 (2.8 mm) 用于刀具位置

  11. 1 x 测量销

  12. 1 x 主轴维护套件

  13. 1 x 校准套件

    • 1 x 螺旋测微计

    • 6 x 校准坯料盘

    • 1 x 单齿球头铣刀 (P200-R1-40)

  14. 1 x 缝隙喷嘴（用于清洁工作仓）

  15. 1 x 超细纤维布

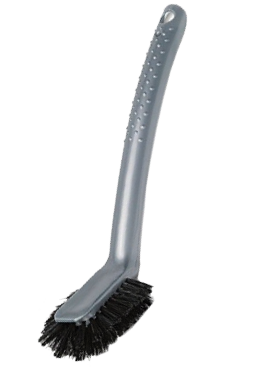

  16. 1 x 清洁刷

  17. 1 x 齿间刷（用于清洁喷嘴片）

  18. 1 x 清洁刷

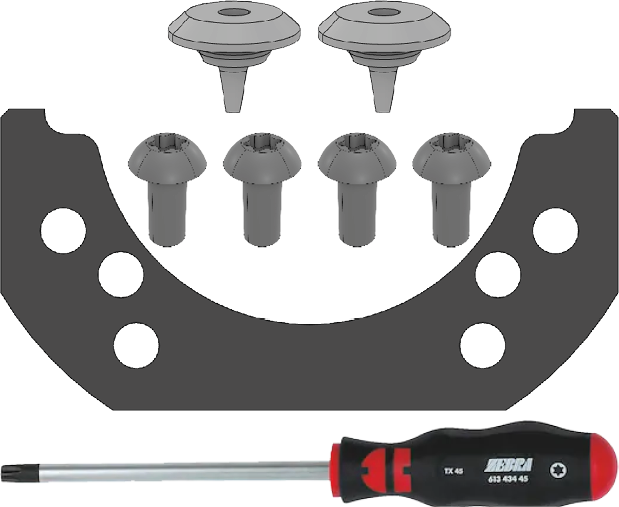

  19. 1 x 用于坯料夹具的维护套件

    • 1 x 封条

    • 2 x 阀门

    • 4 x 平头螺丝 (M5 x 12)

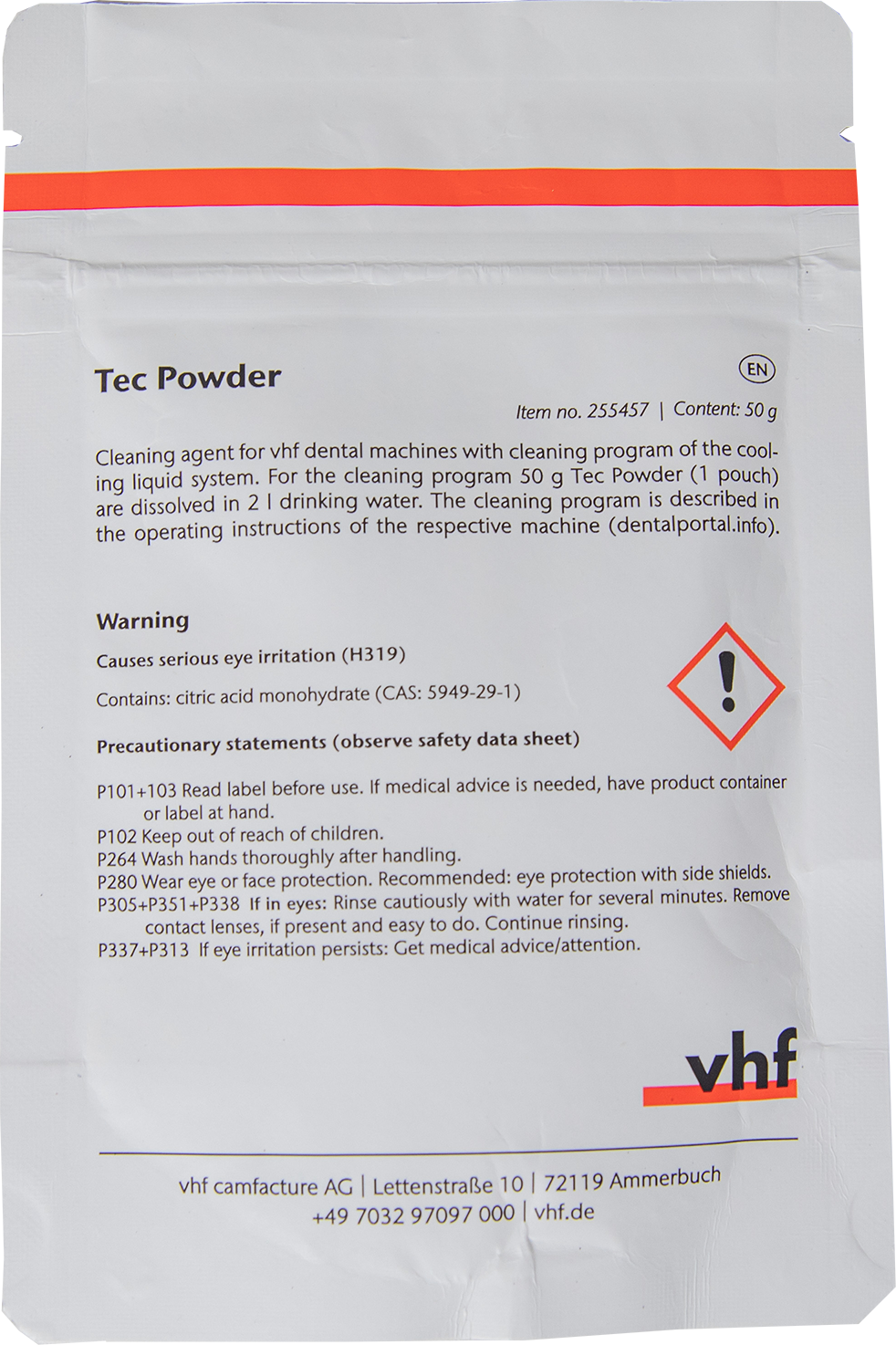

  20. 3 x Tec Powder，用于清洁冷却液系统（每袋 50 克）

  21. 1 x 活性炭颗粒容器；大约可供 3 个月使用

  22. 1 x 刀库刀片

  23. 3 x 精细过滤器，长

  24. 5 x 螺纹销 (M5 x 10)，用于坯料块夹具

未显示：

  • 1 x 机器简要信息
  • 1 x 用于运输机器的搬运手柄
  • 1 x 工作仓中的运输锁
  • 1 x 关于取出搬运手柄和运输锁的补充说明
  • 1 x 盖帽组，直径 7.5 毫米
  • 1 x 螺纹销 (M5 x 16)

  • 包装套件

    • 1 x 运输盒

    • 1 x 吸塑包装，多件组合

    • 1 x 运输保护罩

    • 1 x 外壳保护罩
