适用于： Z4

连接机器

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

安装操作步骤如下：

→

→

→

连接 CAM 计算机

仅适用于带有外部 CAM 计算机的机器。交付时，CAM 计算机未连接到机器上。

CAM 计算机版本 1

为了获得更好的可见性，CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。 在以下示意图中隐藏。

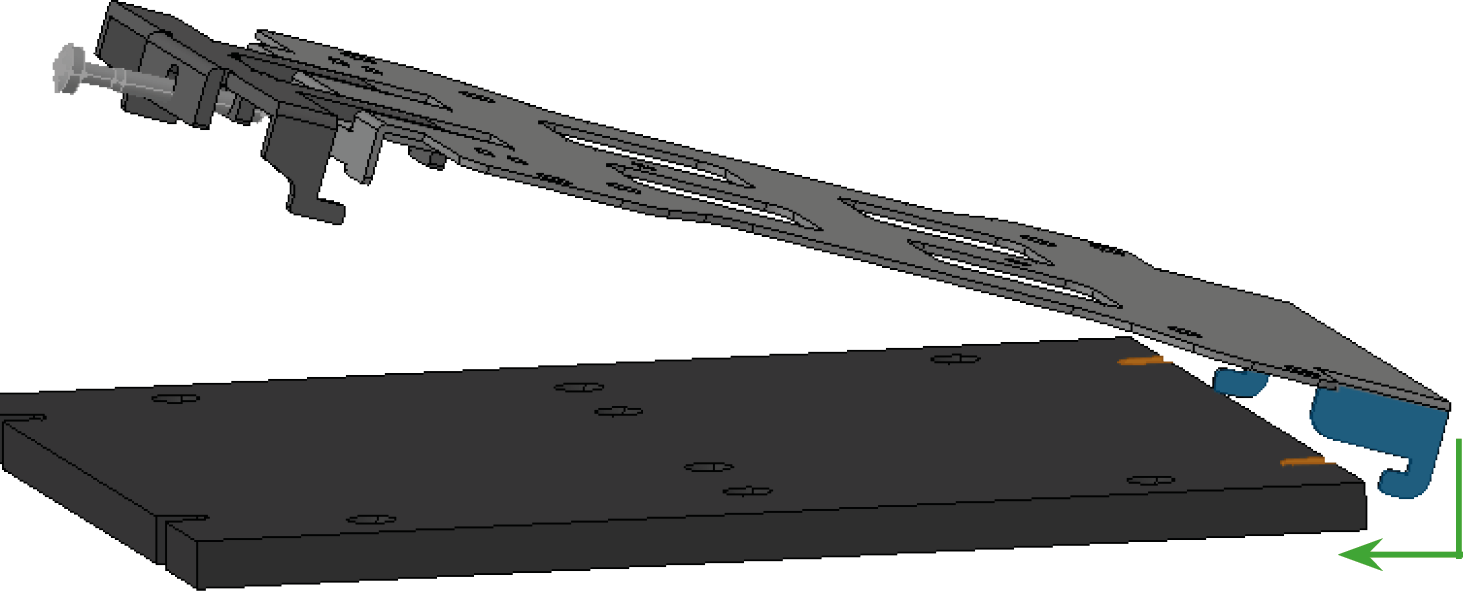

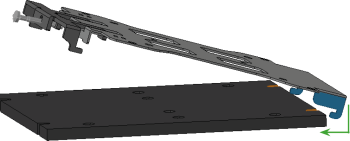

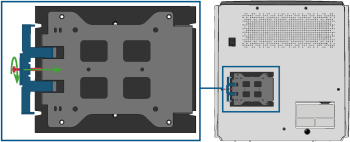

  1. 将 CAM 计算机支架的挂钩（标记为蓝色）钩入机器支架的插槽（标记为橙色）中。



  2. 将支架的可移动部分（标记为蓝色）向外并朝向机器移动。

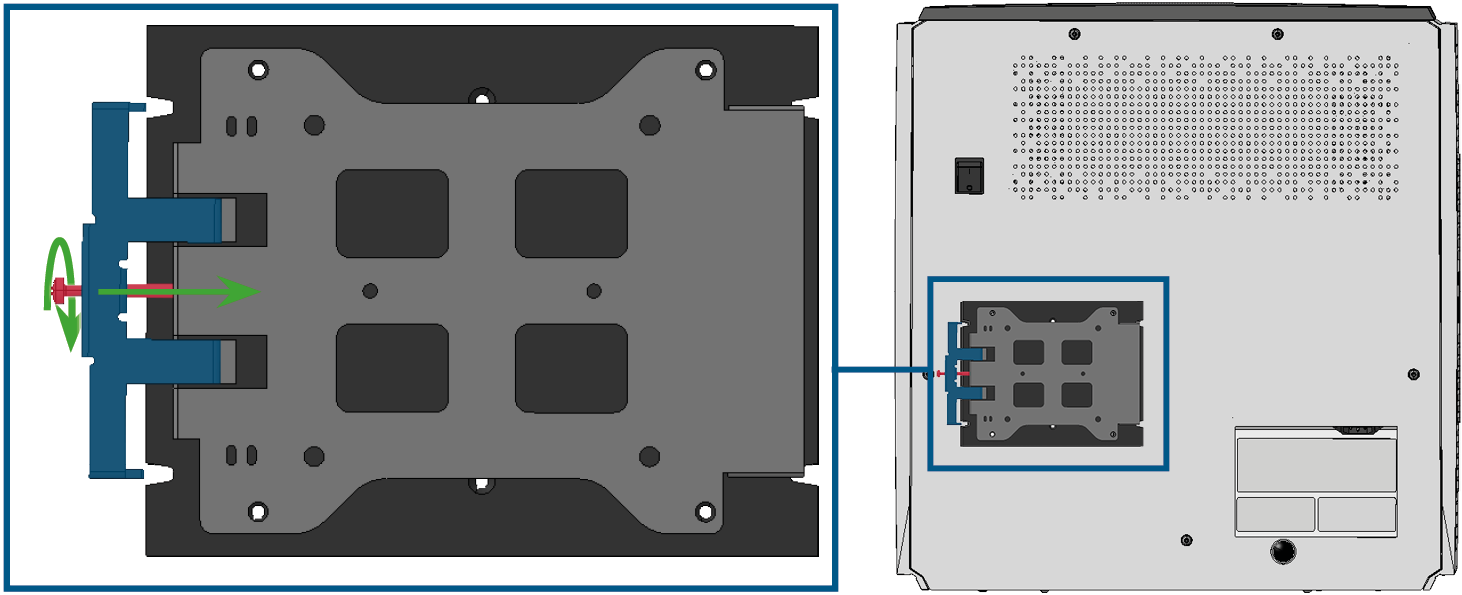

  3. 将支架的移动部分（标记为蓝色）滑入机器支架的插槽中。拧紧螺丝（标记为红色）。

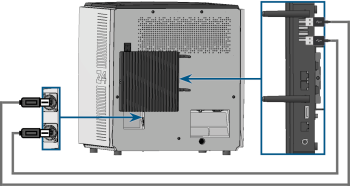

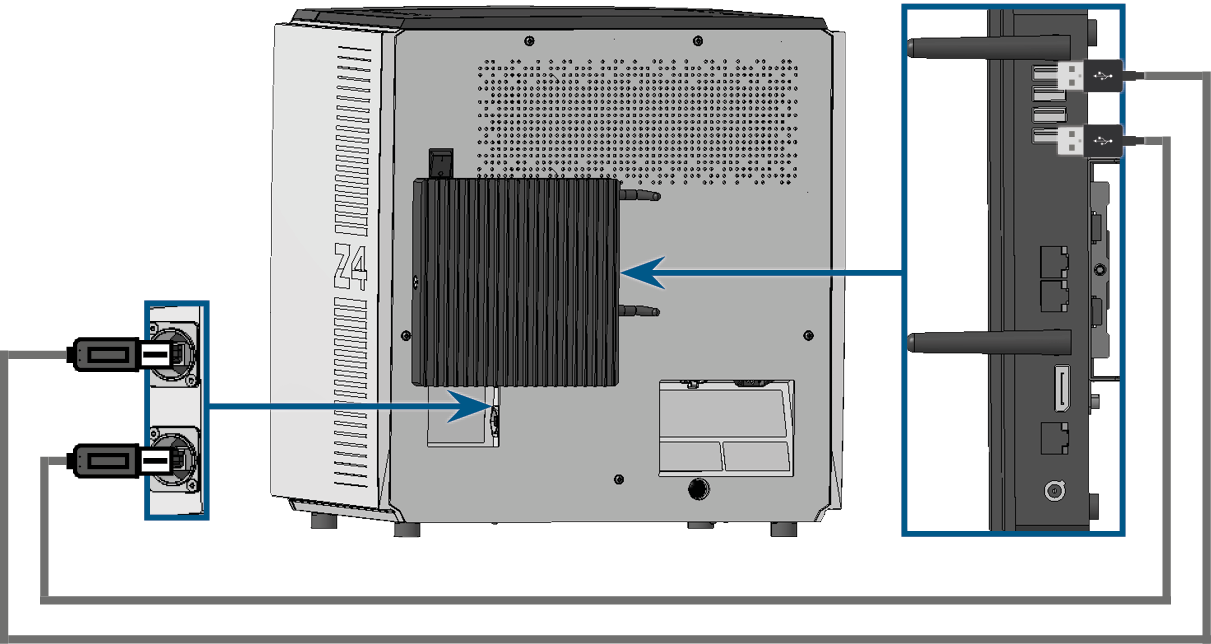

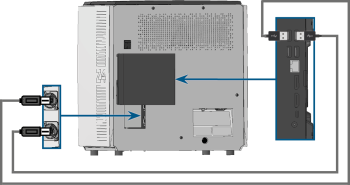

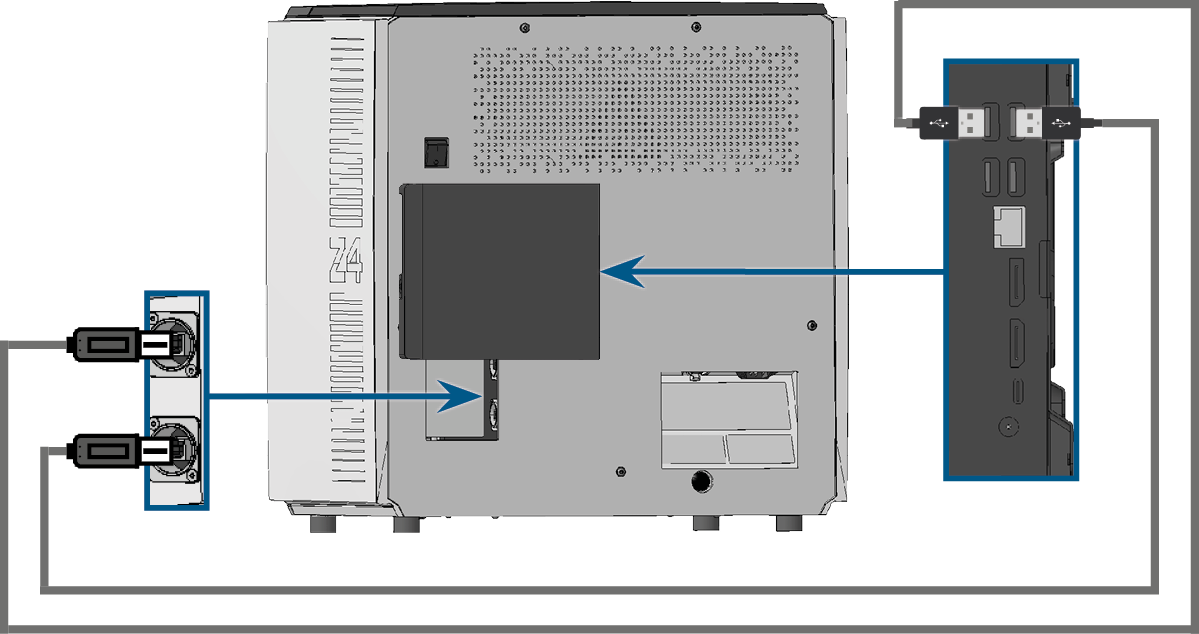

  4. 使用随附的 USB 电缆连接机器和 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。



CAM 计算机版本 2

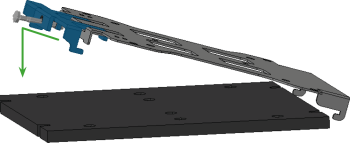

  1. 将 CAM 计算机背面的托架放置在后盖螺丝上（标记为蓝色）。确保所有 4 个凹槽（标记为橙色）都位于螺丝上。

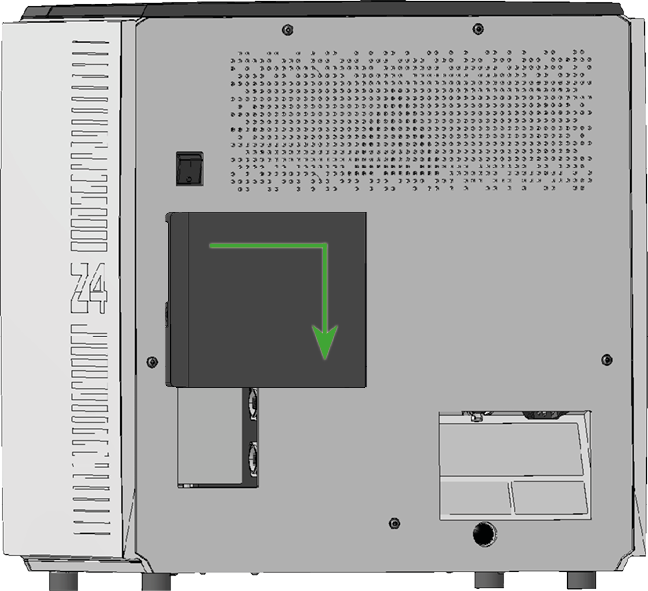

  2. 将 CAM 计算机朝右下移动。检查 CAM 计算机是否牢固地安装在后盖上。



  3. 使用随附的 USB 电缆连接机器和 CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。。



机器安装（架构）

带有内部 CAM 计算机的机器

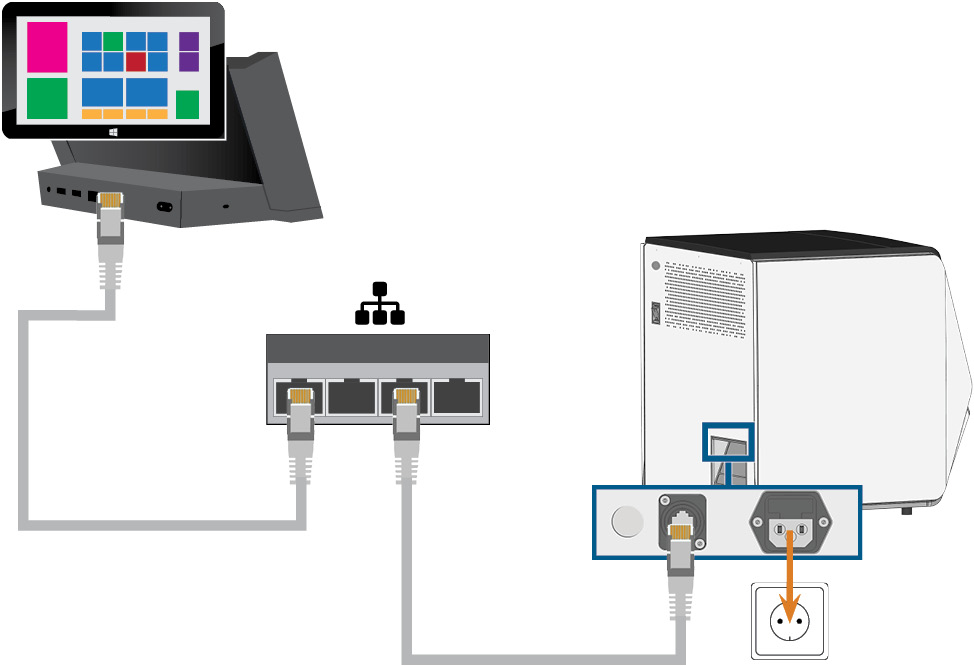

有线连接

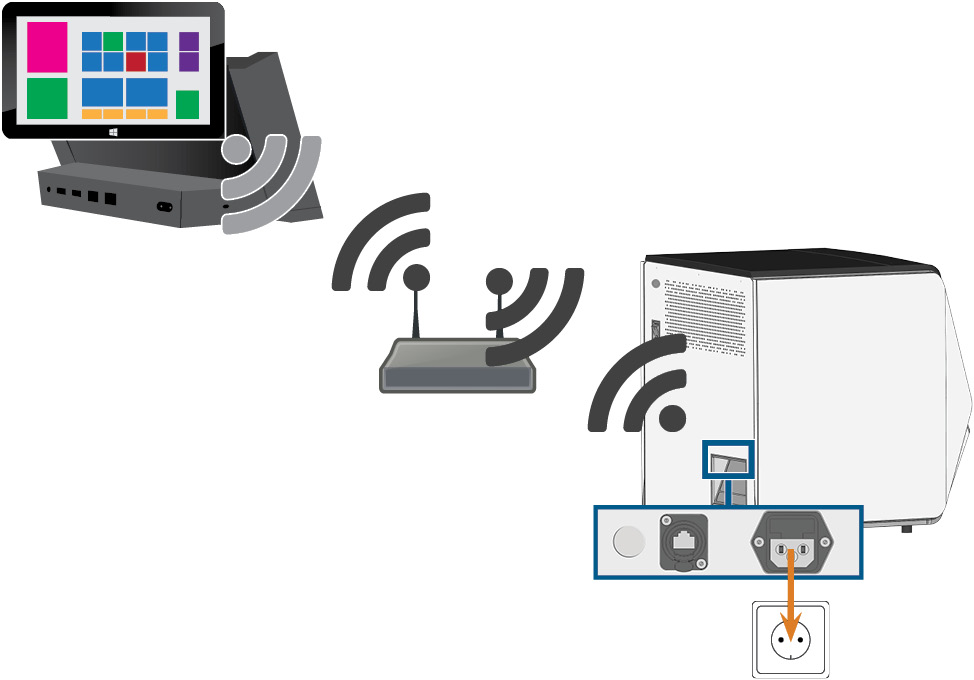

WiFi 连接

带有外部 CAM 计算机 的机器

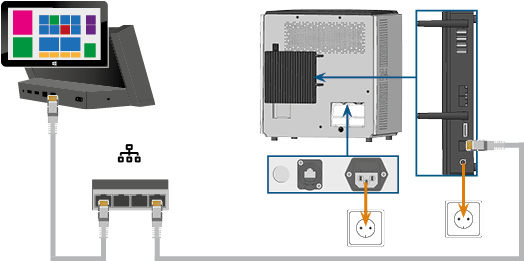

有线连接

所示 CAM 计算机可能与所提供的产品有所不同。

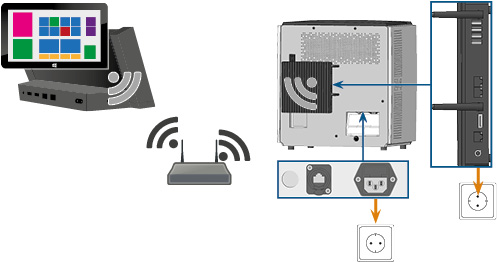

无线局域网连接

所示 CAM 计算机可能与所提供的产品有所不同。

建立电气连接

机器需要连续供电才能正常运行。

  1. 将随附的电源线插入机器连接面板的电源连口。

  2. 注意！ 如果在安装位置经常发生电源故障或频繁出现电压波动，请安装在线不间断电源 (UPS)，类型为 VFI（IEC 62040-3，一级）。

  3. 将线缆插头插入有漏电保护设备/接地故障断路器保护的插座中。
  4. 配备外部 CAM 计算机的机器: 将 CAM 计算机随附的电源线插入 CAM 计算机的电源插座。将线缆插头插入有漏电保护设备/接地故障断路器保护的插座中。

下一步是什么？

调试启动
