适用于： R5

连接机器

安装操作步骤如下：

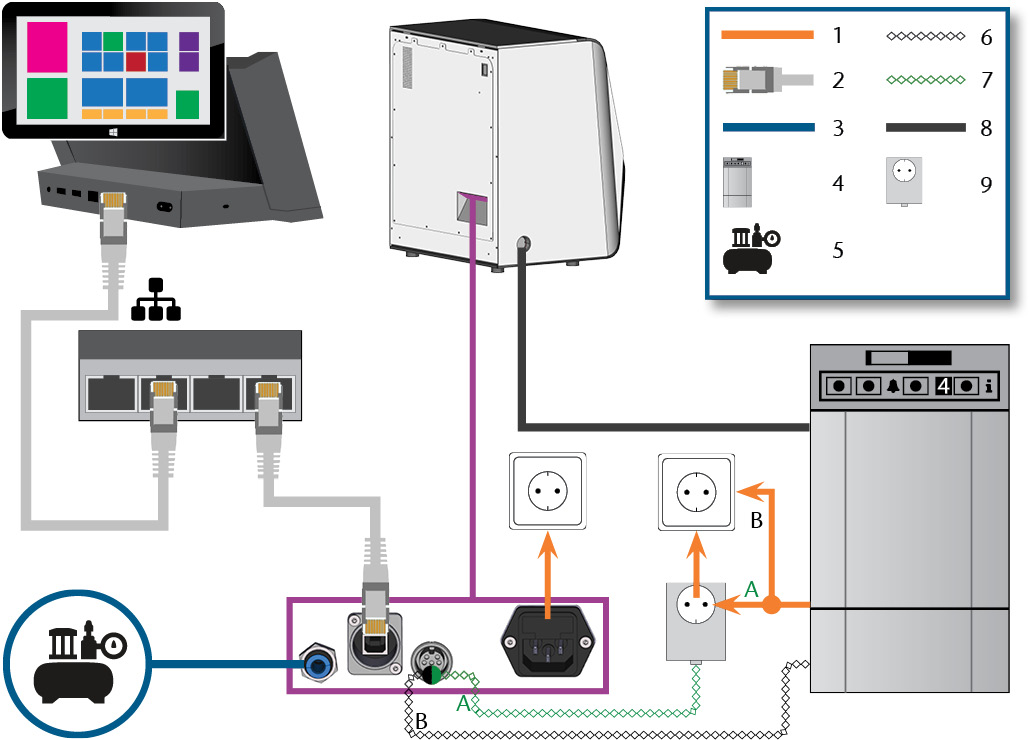

机器安装图

建立电气连接

安装气动装置

• 注意！ 始终使用符合 技术数据 章节要求的压缩空气。

机器需要压缩空气来执行以下任务：

• 在更换车针期间打开和关闭夹头卡盘。
• 作为主轴的密封空气，防止异物进入主轴。
• 作为加工室中的密封空气，使加工碎屑远离敏感的机器部件。
• 用于离子发生器。

压缩空气调节器概述

机器通过压缩空气调节器连接到外部空气供应。您可以使用此调节器来监视和调节进气压力。

压缩空气调节器已预先安装在多功能抽屉中。位置： 查看本图

调节器具有以下连接：

• 1/8” 内螺纹，可匹配压缩空气公接头，用于连接外部压缩空气供应
• 6 毫米插入式接头 用于连接机器。

您需要先取出冷却水箱才能接触到压缩空气调节器( 更换冷却液并清洁冷却液容器)。

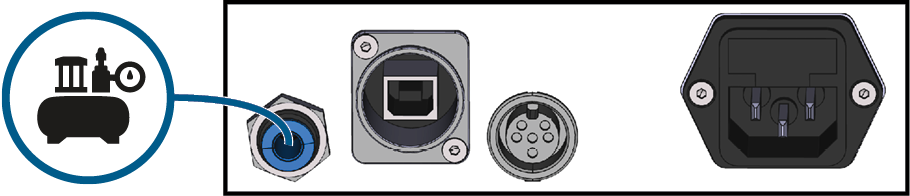

安装气动软管

1. 关闭外部压缩空气主供应阀。
2. 将随附的气动软管连接到外部压缩空气供应系统。
3. 将软管的另一端连接到机器连接面板上的气动连接。
4. 彻底验证所有外部气动软管是否均已正确安装在相应的连接中，并且软管和接头皆无损坏。
5. 如果全部软管和接头都已正确安装且无损坏，打开外部压缩空气供应阀。

使用压缩空气调节器调节气压

仅当压力计显示的气压不在最小和最大气压之间时，才需要设置气压。 您可以在技术数据一章中找到特定的数值和其他要求。

1. 将压缩空气调节器顶部的旋钮略微向上拉。

2. 沿所需方向旋转旋钮：
   • 向“+”方向转动以增加压力
   • 向“-”方向转动以降低压力
3. 再次向下推旋钮。
• 旋钮已锁定，无法意外更改。

安装吸尘器

• 警告！始终使用符合 技术数据 章节要求的抽气系统。

抽气系统的组成部分：

组件	资源	需要？	先决条件
包括抽吸软管的抽吸装置	客户服务，专业经销商	是	–
开关装置	客户服务*	否	不使用网线
支持抽吸装置的数据线	抽吸装置的制造商	否	支持的抽吸装置；不使用开关装置
软管连接	客户服务	如果抽吸软管不适合	–

*开关装置并不是全球均有提供。

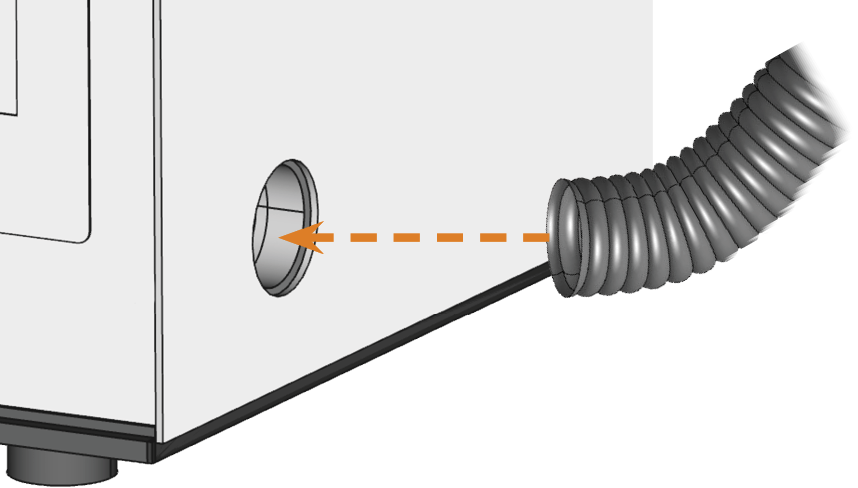

安装抽吸装置

您可以按如下方式安装抽吸装置：

将吸尘软管与选配的软管接头相连

如果无法将抽吸装置的抽吸软管直接连接到机器上，请按如下方式安装软管连接：

1. 从客户服务部门获取软管连接。
2. 逆时针转动软管连接的螺纹，直到连接完全打开。

如果螺纹从软管连接处脱离，请再次将其放在连接上，然后顺时针旋转一次，使其再次拧到连接处。

3. 将抽吸装置的抽吸软管完全插入螺纹侧面的软管接头中。




4. 顺时针旋转软管接头的螺纹，直到拧不动为止。

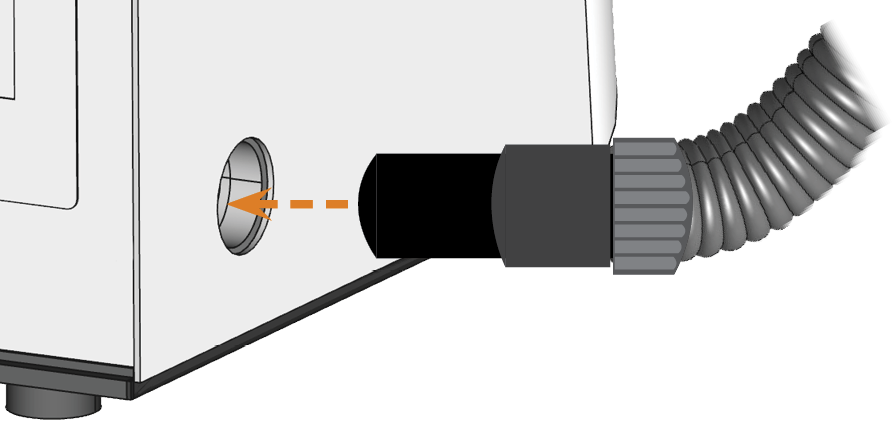

5. 将软管接头插入机器抽气系统的开口中。确保连接牢固。

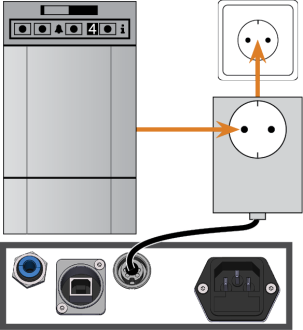

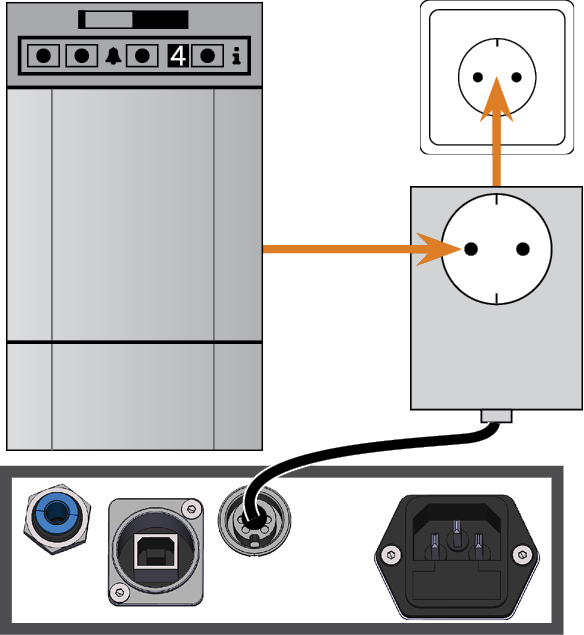

安装开关装置

如果您希望机器自动打开和关闭抽吸装置，但没有网线可用，那么还可以使用开关装置。开关装置并不是全球均有提供。

1. 将抽吸装置的电源线连接到开关装置。
2. 将开关装置的控制线缆连接到机器连接面板上的抽吸装置数据端口。
3. 将开关装置插入电源插座。
