适用于： E4

更换主轴单元

更换主轴时，须更换整个主轴单元，由以下组件组成：

• 带夹头的主轴

• 带电缆的夹头释放单元

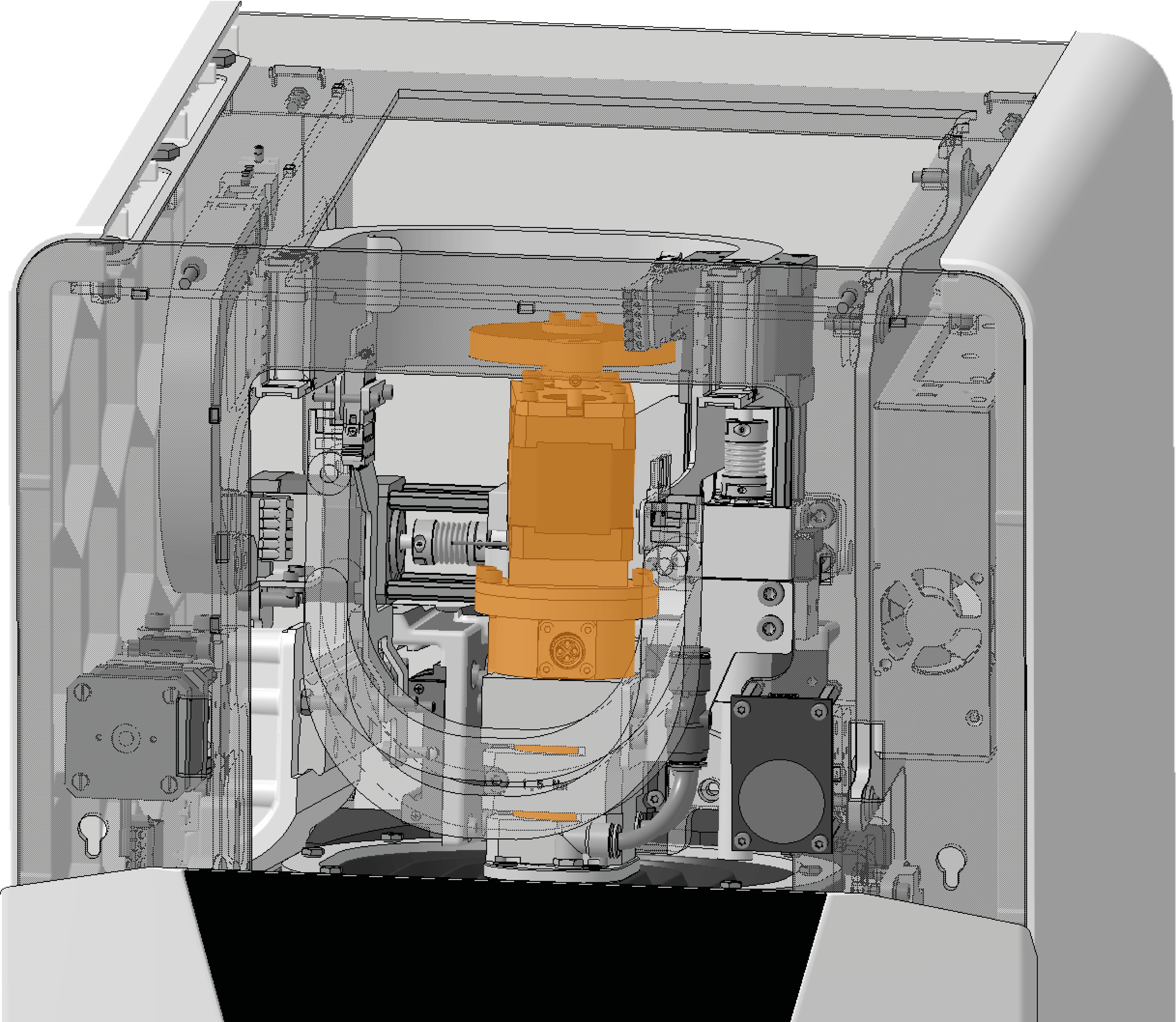

主轴单元（标记为橙色）位于维修盖后面。

1. 准备好：

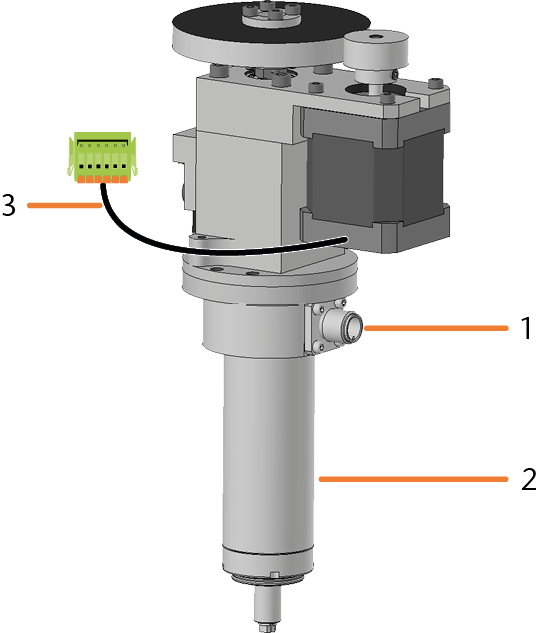

   1 x 备用主轴 SFE 300E





   1. 主轴电缆接口

   2. 带夹头的主轴

   3. 带连接器的夹头释放单元电缆

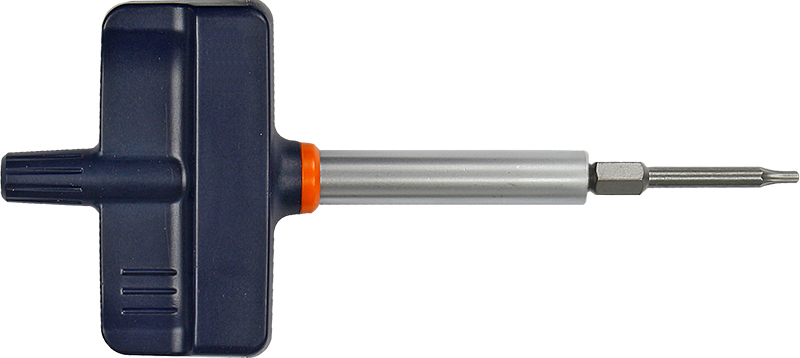

   1 x 扭力螺丝刀 1.5 Nm，带 TX20 钻头





2. 启动 DentalCNC。

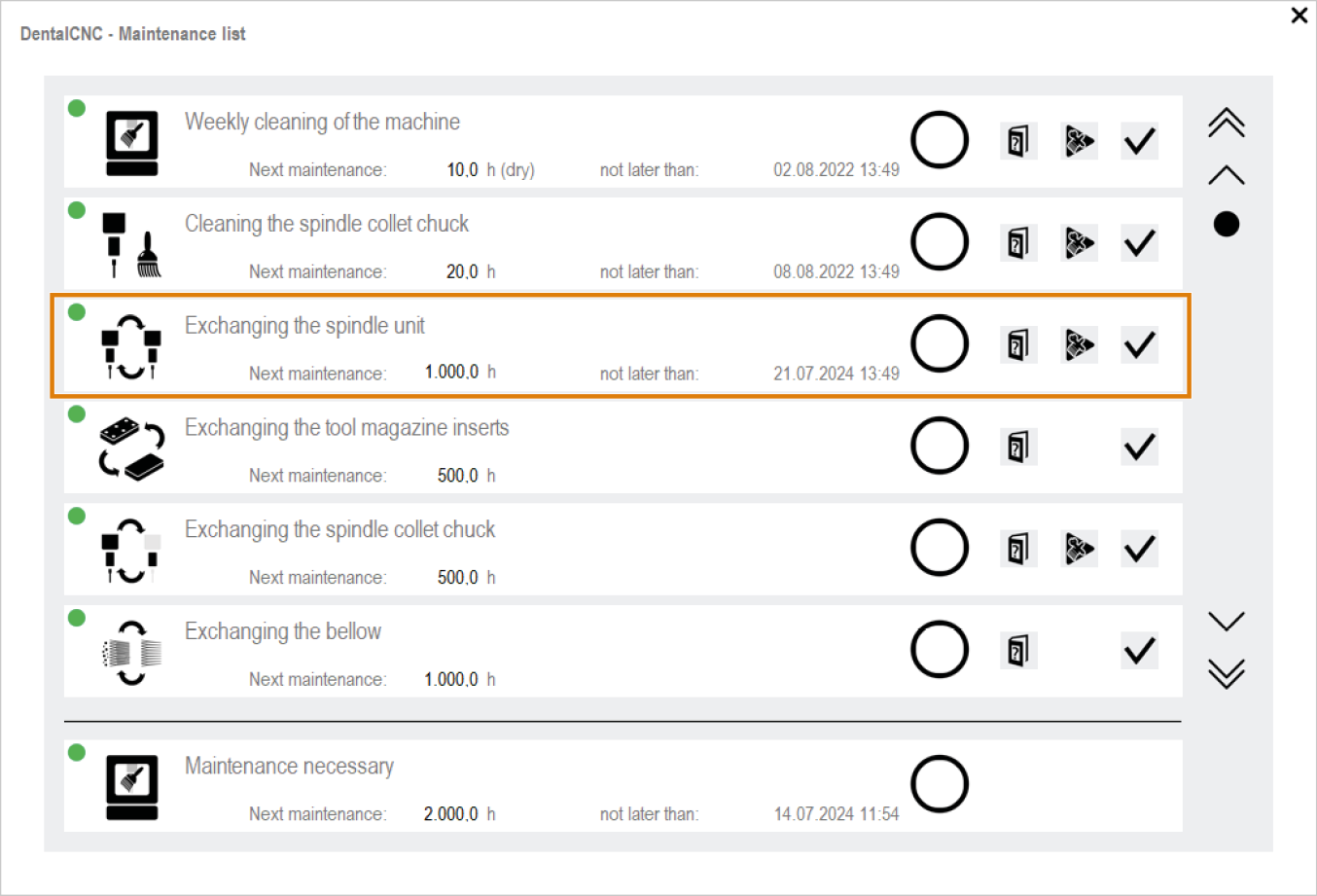

3. 在主图标栏中选择以下图标来打开 维护部分窗口：

3. 选择以下图标更换主轴：

• 主轴移动到主轴更换位置。

4. 退出 DentalCNC。

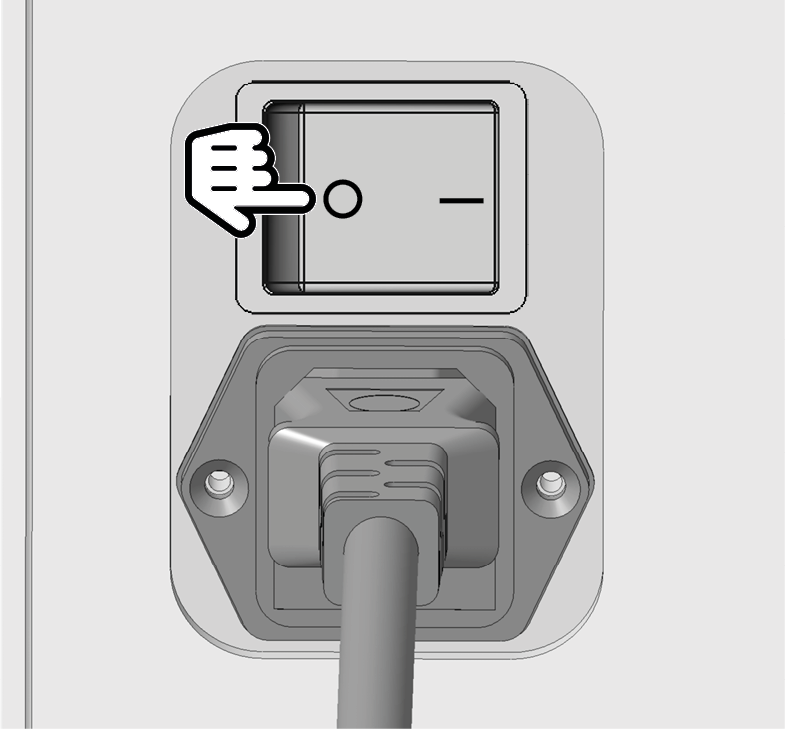

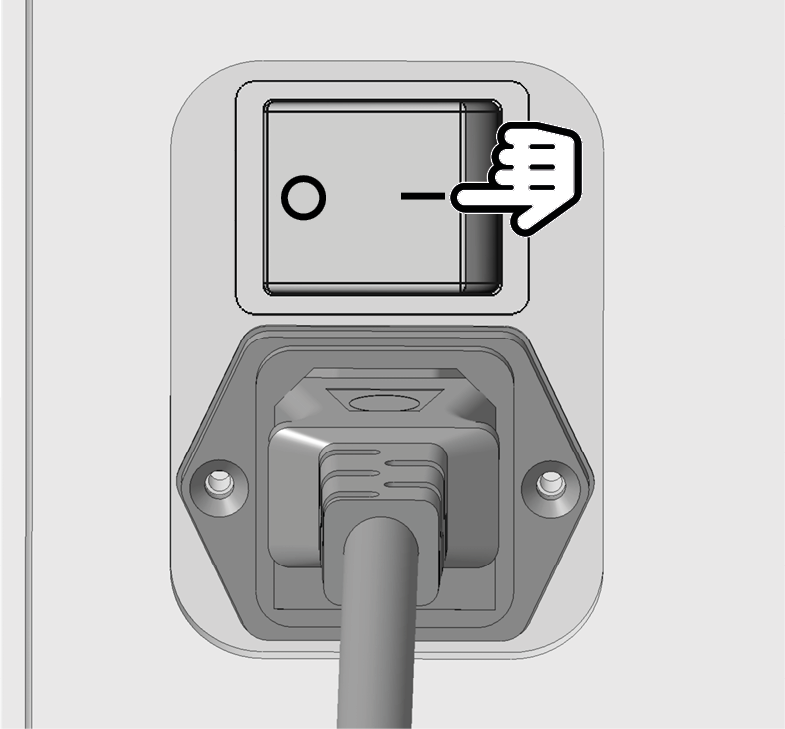

5. .关闭机器的主电源开关。





6. 断开机器与所有线路的连接。

7. 取出维修盖，

    分解和组装机器外壳

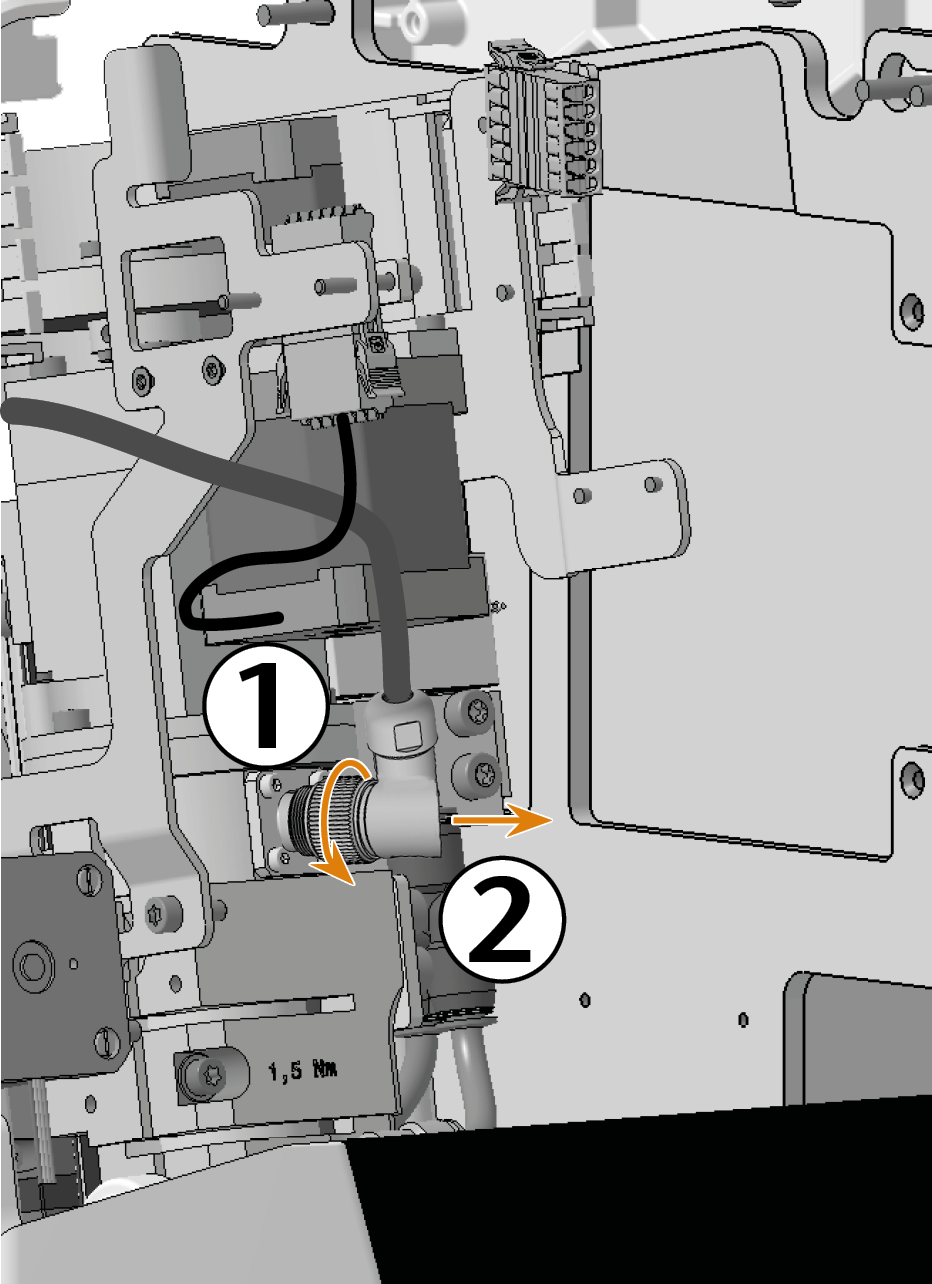

8. 用手逆时针转动滚花螺母，以断开主轴电缆。

9. 将主轴电缆从主轴单元接口拉出。

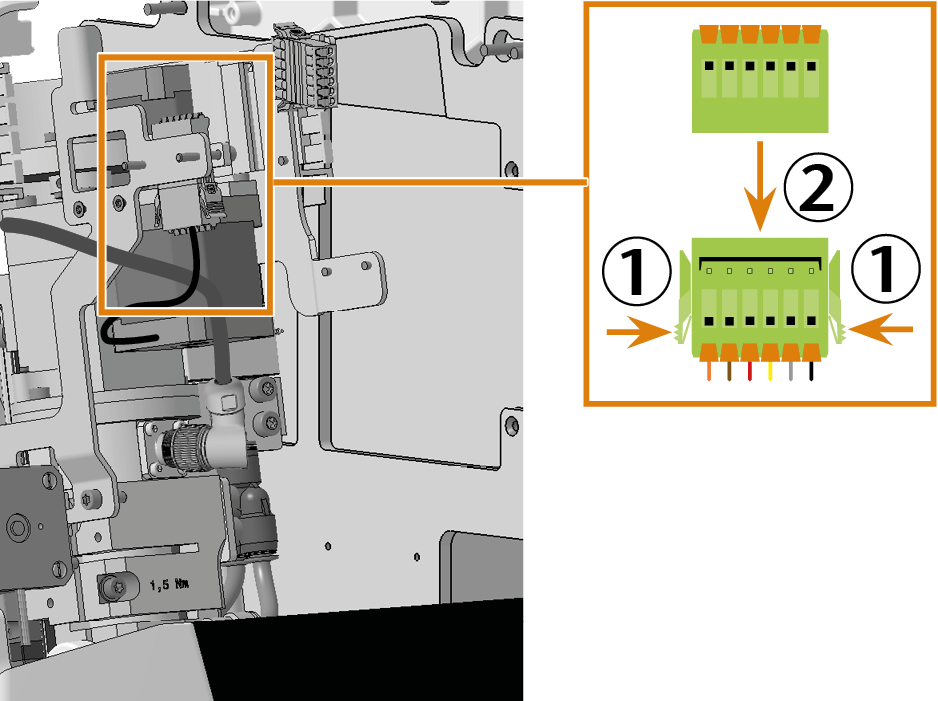

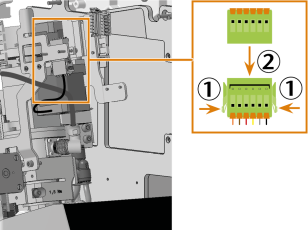

10. 取出夹头释放单元电缆：

    将连接器上的两个固定夹推向中间，然后将连接器从插座中拉出。

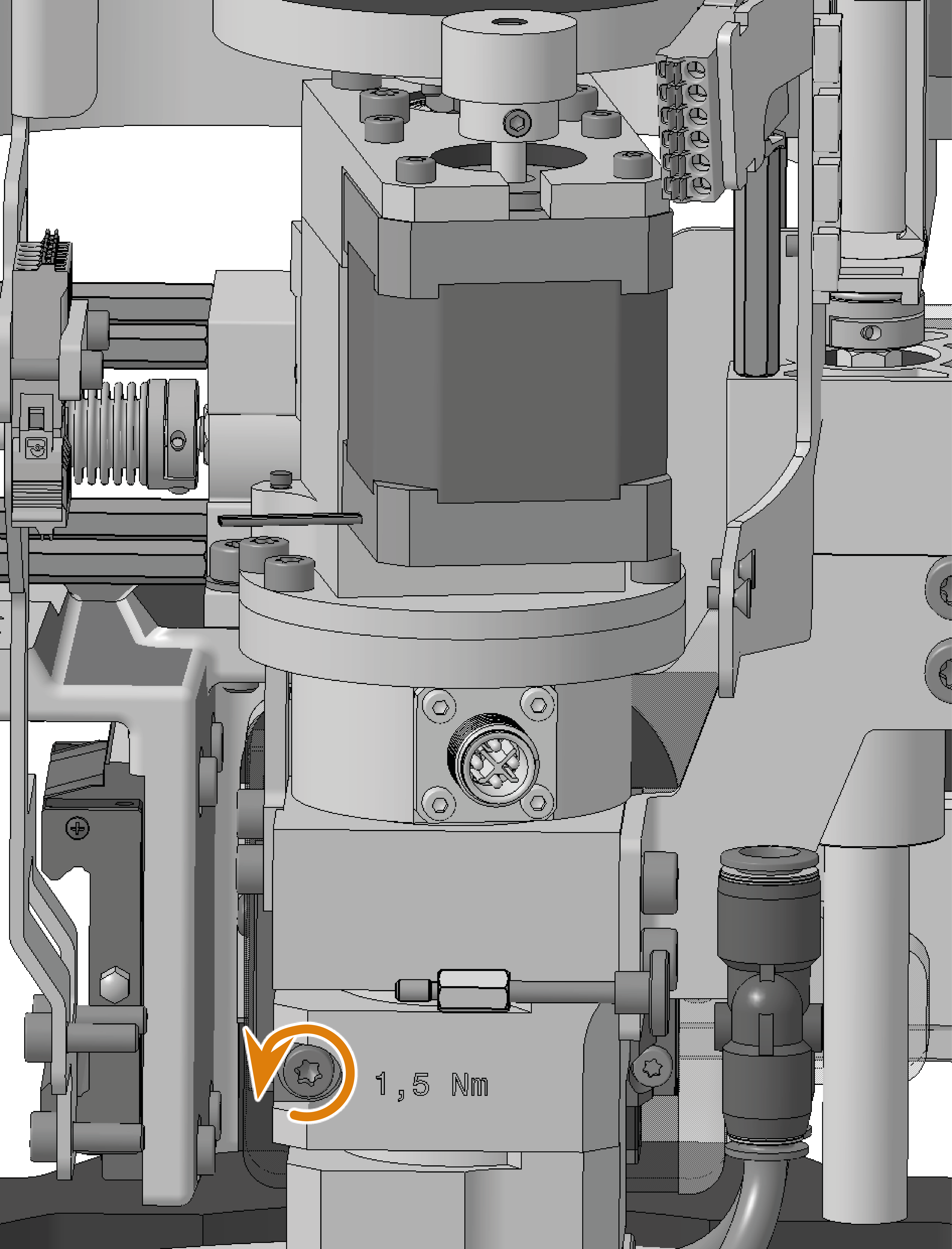

11. 用扭矩扳手松开固定螺钉。切勿完全拧下螺钉。

12. 将主轴单元向上拉出主轴支架。

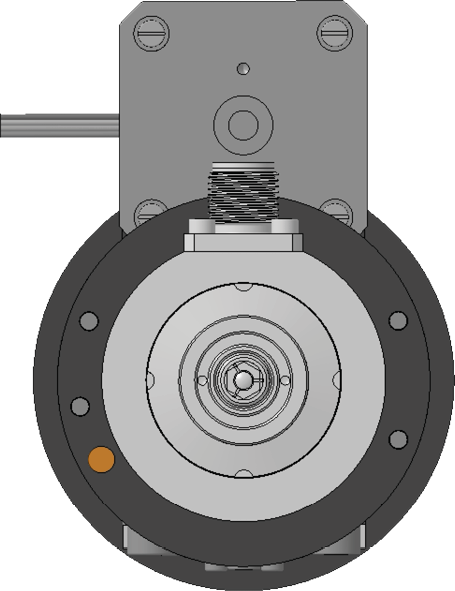

13. 拿起备用主轴单元并找到底部的定位开口（标记为橙色）。

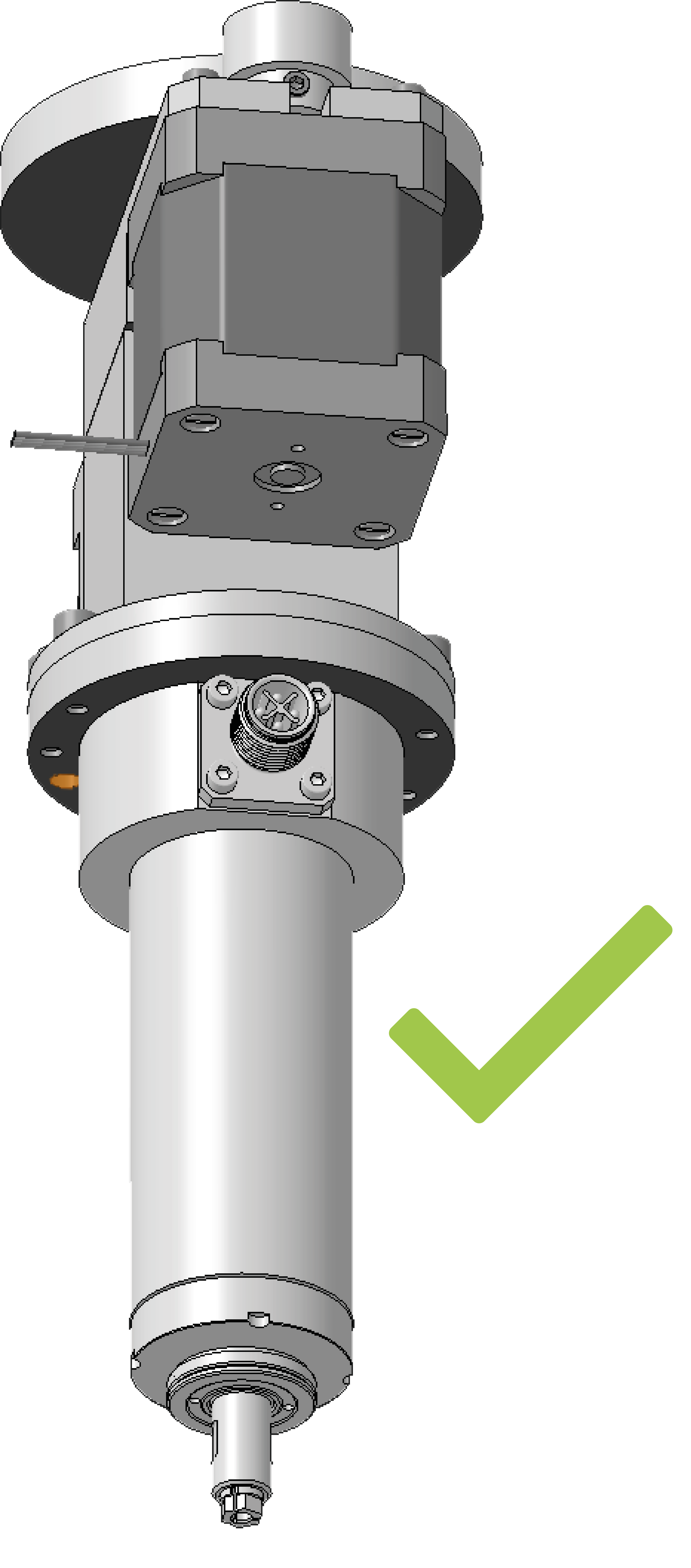

14. 转动主轴单元，使定位开口（标记为橙色）位于左后方。

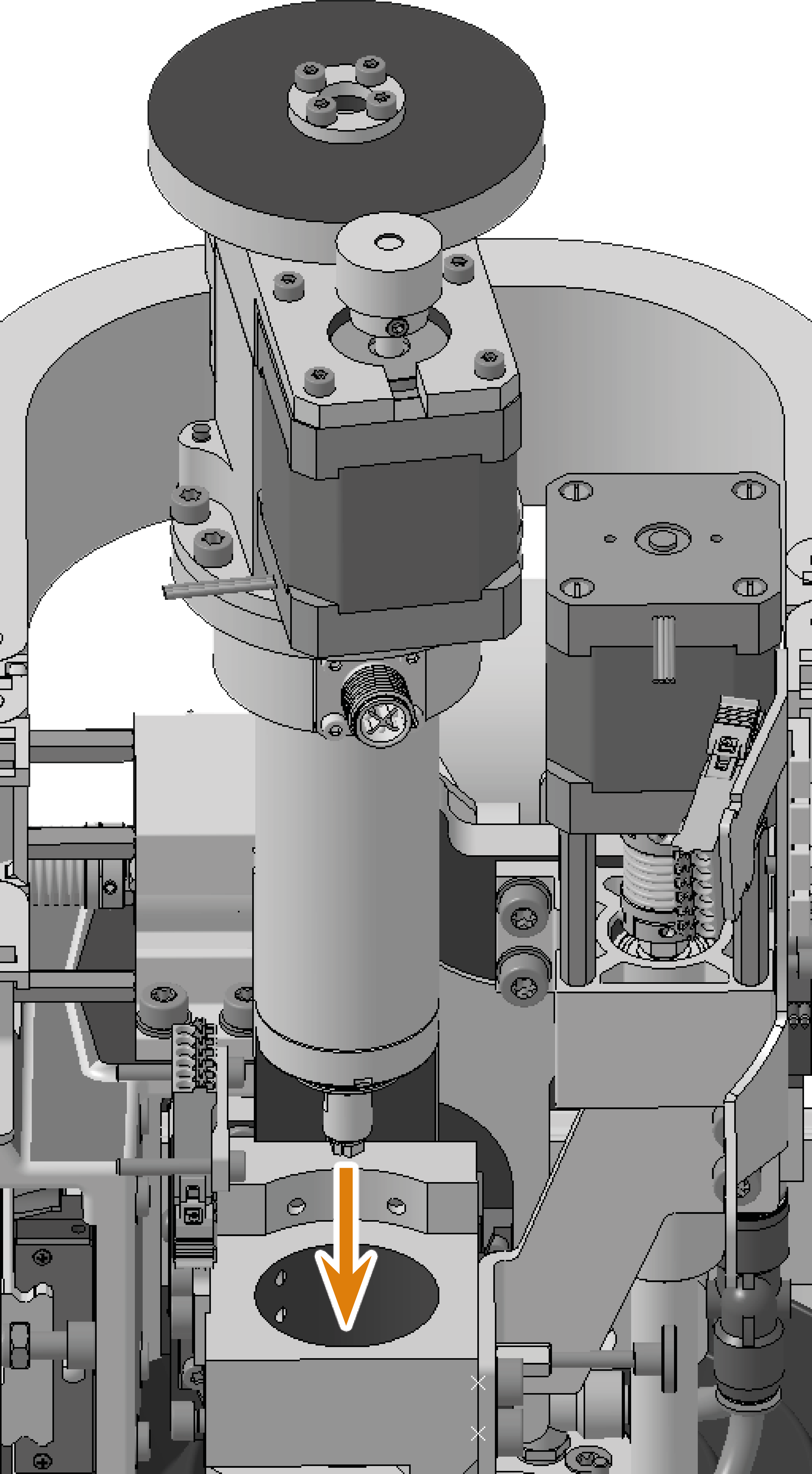

15. 从上方将备用主轴单元插入主轴支架：

    1. 将主轴支架上的定位辅助器（标记为蓝色）插入主轴上的定位孔（标记为橙色）。

    2. 小心地将主轴单元向下推，注意主轴高度指示器。

    注意！ 确保主轴齿轮不会接触冷却液软管。

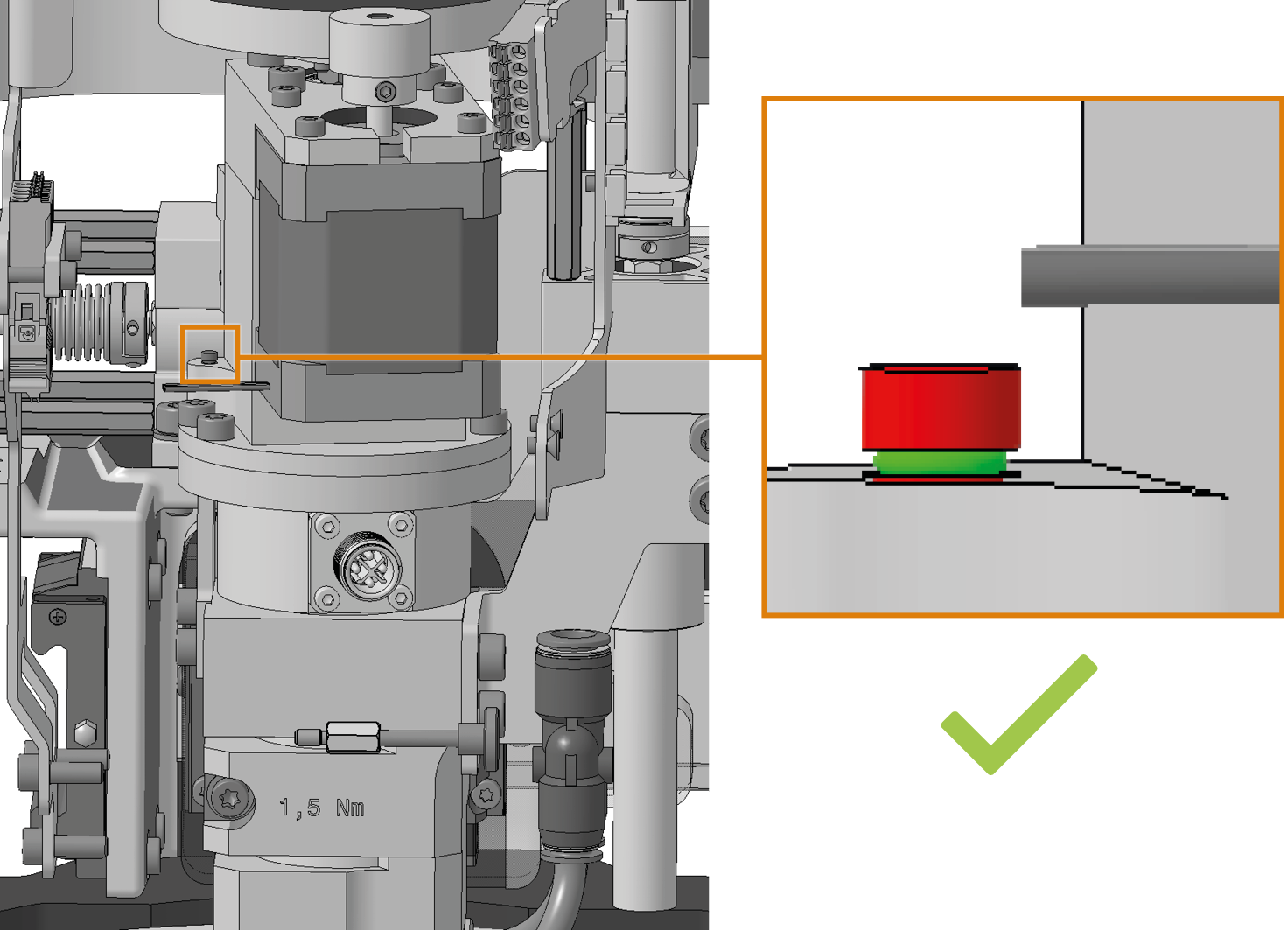

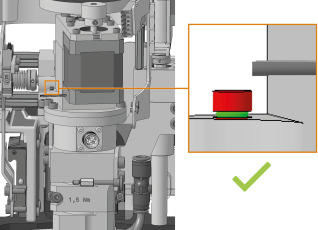

• 将主轴单元充分向下推后，您将在主轴高度指示器上看到绿色的圆环。

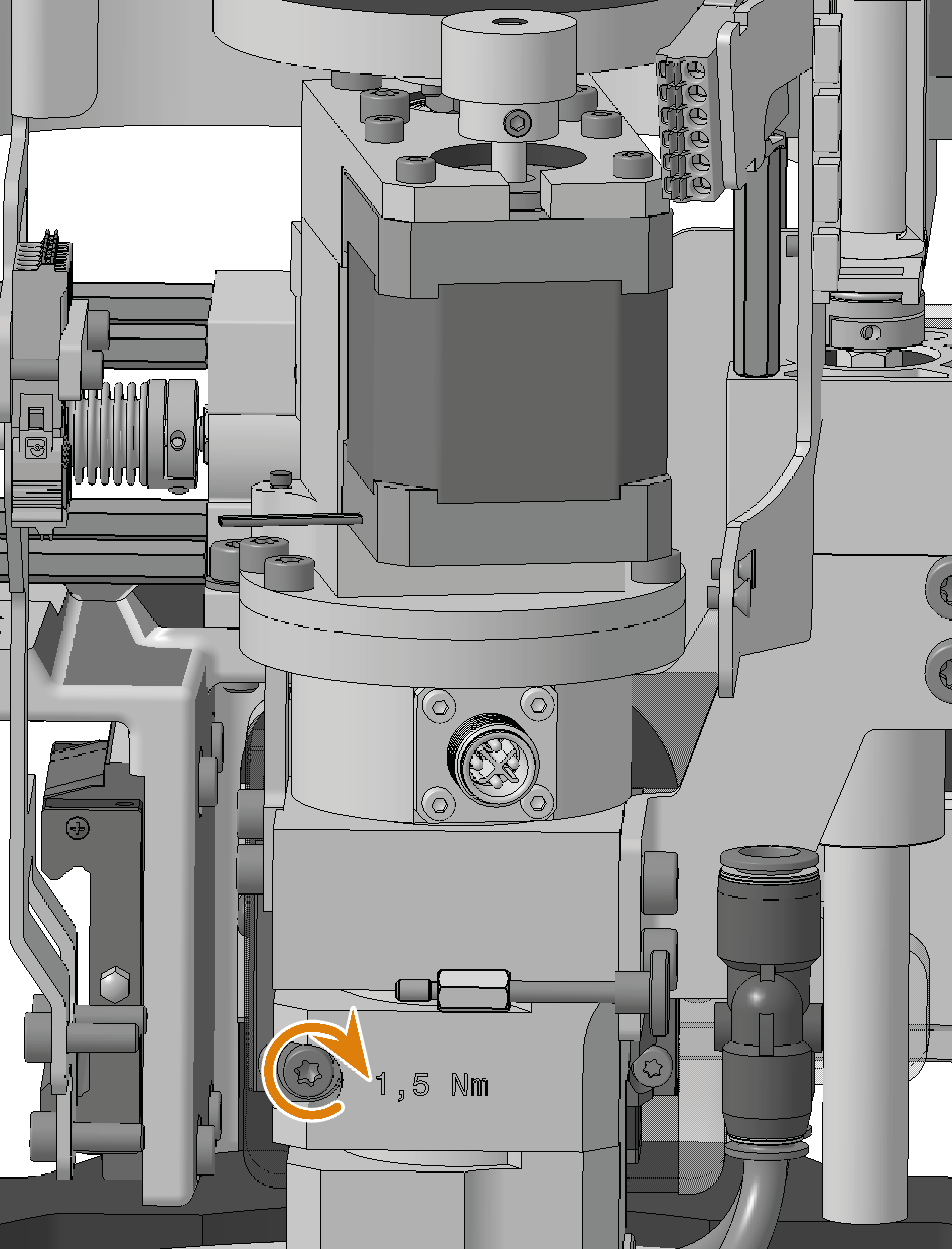

16. 用扭矩扳手拧紧主轴固定螺钉。

17. 将主轴电缆插入主轴上的接口。

18. 用手顺时针转动滚花螺母，以拧紧主轴电缆。

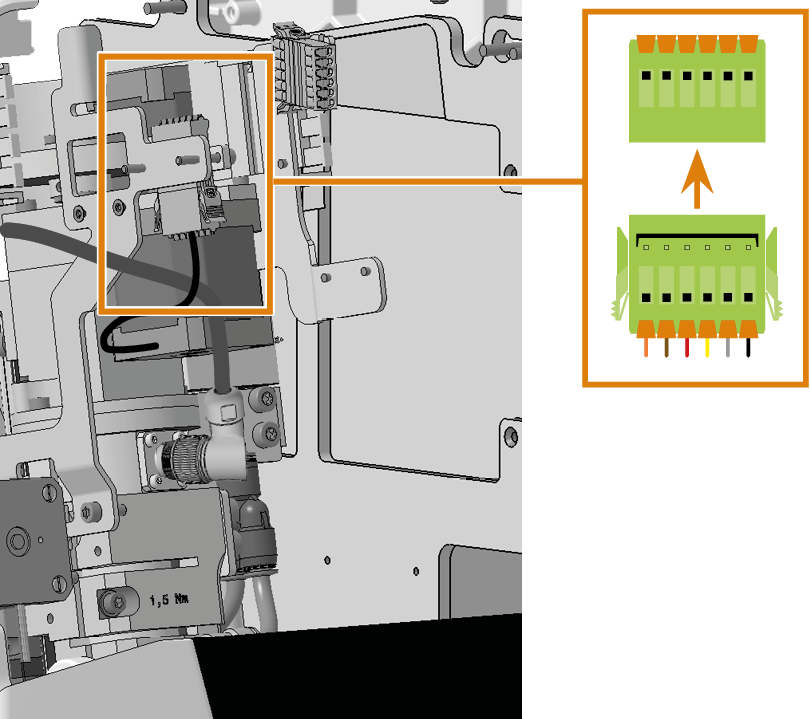

19. 将夹头释放单元电缆插入机器中的相应接口。













20. 装上维修盖。

     分解和组装机器外壳

21. 打开机器的主电源开关。



22. 启动 DentalCNC。


23. 在主图标栏中选择以下图标来打开 维护部分窗口：

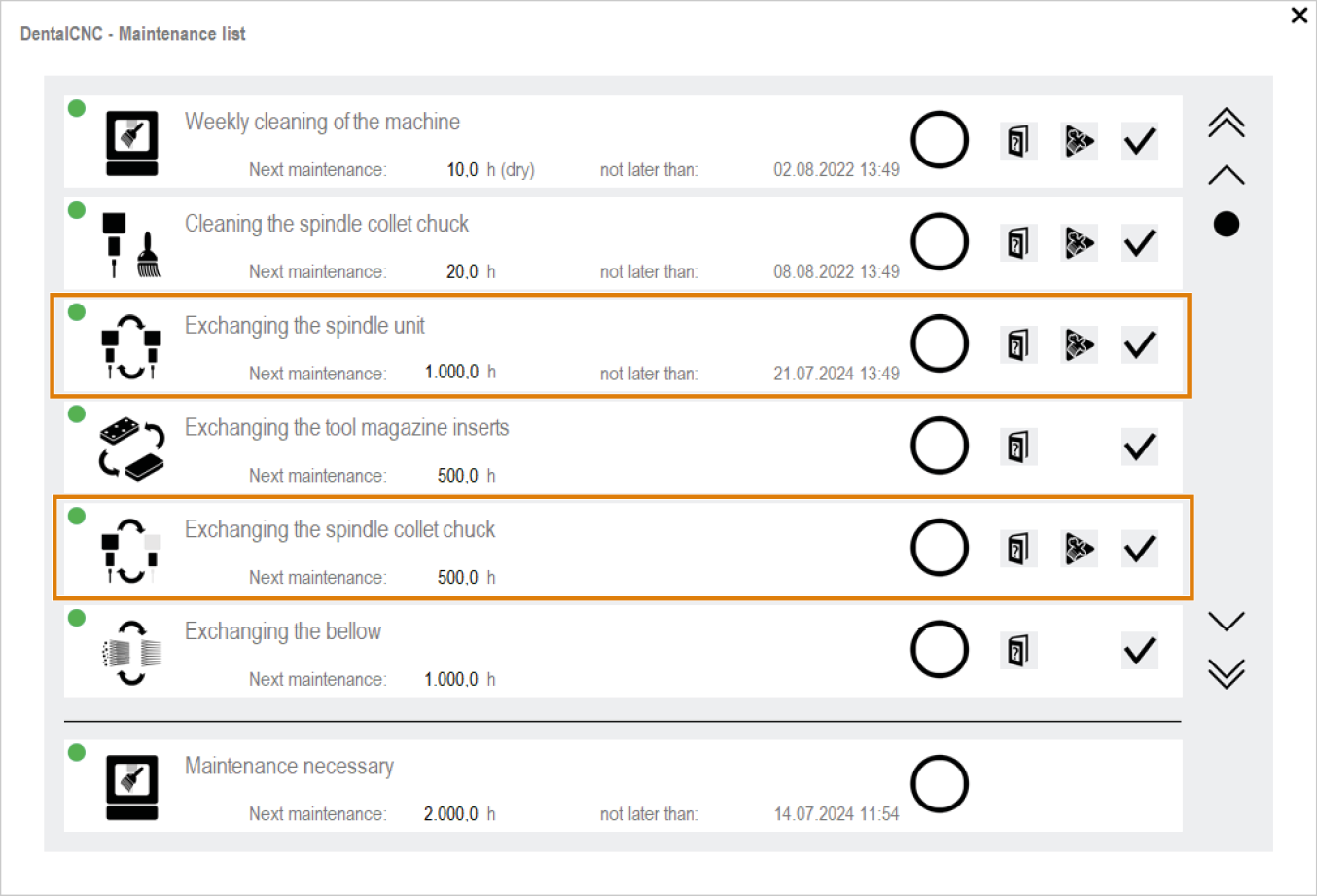

23. 选择以下图标更换轴和更换主轴夹头：



24. 铣削测试盘并在必要时校准机器。

     用校准盘进行机器校准

25. 联系客户服务部门并重置主轴运行时间。

    这对于确定保修索赔资格可能很重要。
