分解和组装机器外壳
本说明书中插图示出的是 E4，但 E3 的相关组件与之相同或非常相似。所述程序适用于两款机器。
某些备件如需更换，必须分解机器外壳的各部件。

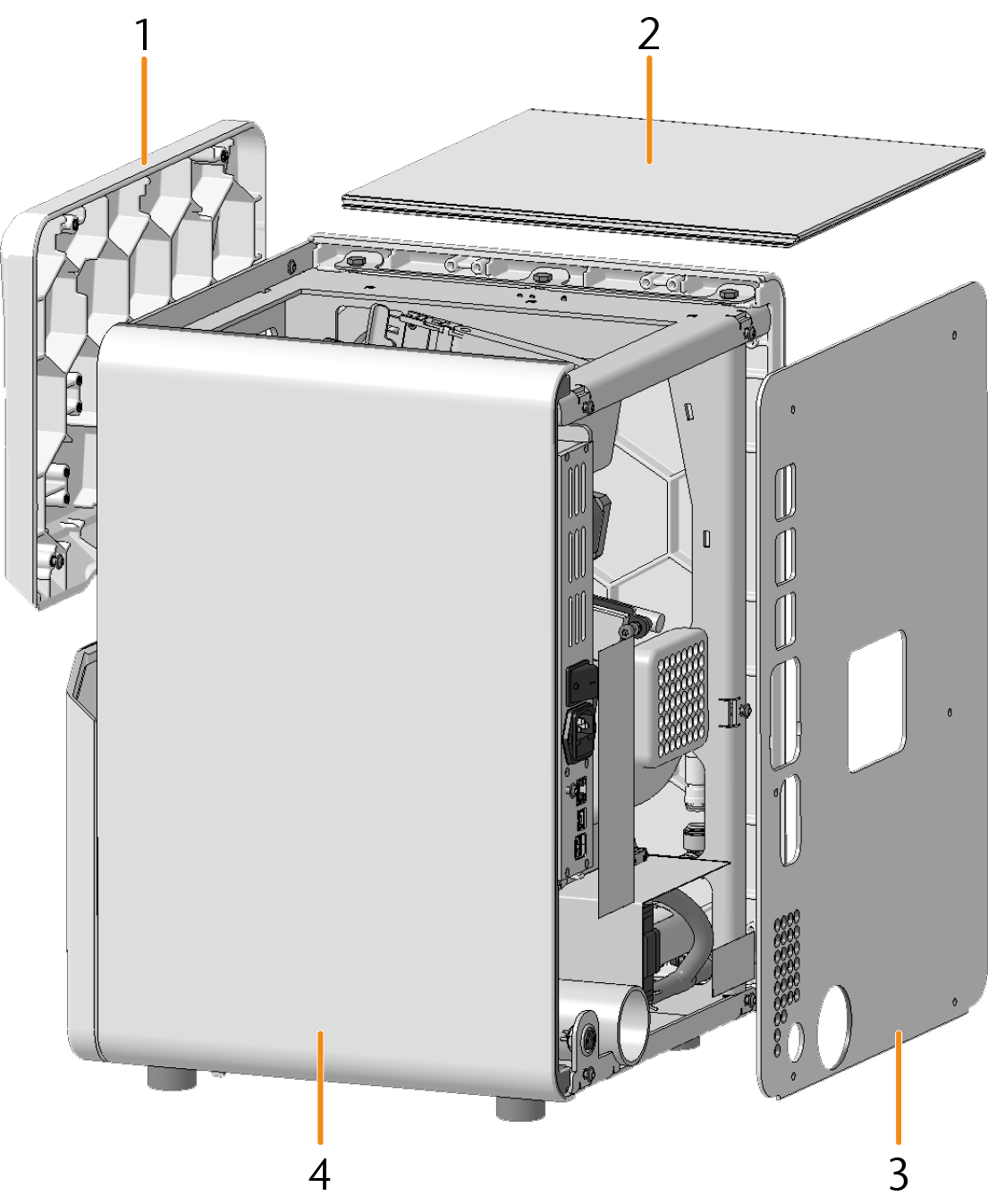

机器外壳的组件
在分离其他机壳部件之前，您必须先分离后壁和顶盖。
机器外壳由以下部件组成：
- 维修盖
- 顶盖
- 后面板
- 侧壁
准备好：

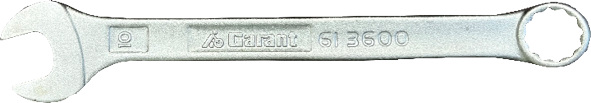

1 x 扳手 10 mm

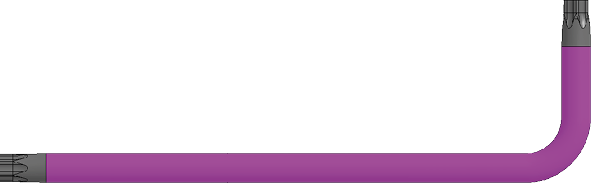

1 x TX20 偏置螺丝刀
分离和安装后壁和顶盖
拆卸
-
关闭机器的主电源开关。
-
断开机器与所有线路的连接。
-

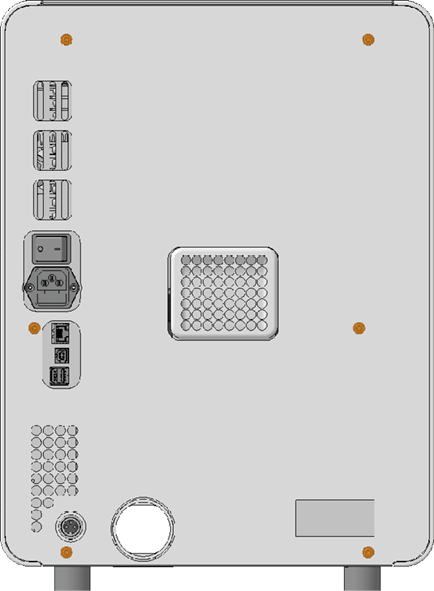

使用 TX20 偏置螺丝刀拧下固定后盖的 6 个螺钉（标记为橙色）。
E3：后盖有两个版本，分别用 6 或 4 个螺钉固定。
-

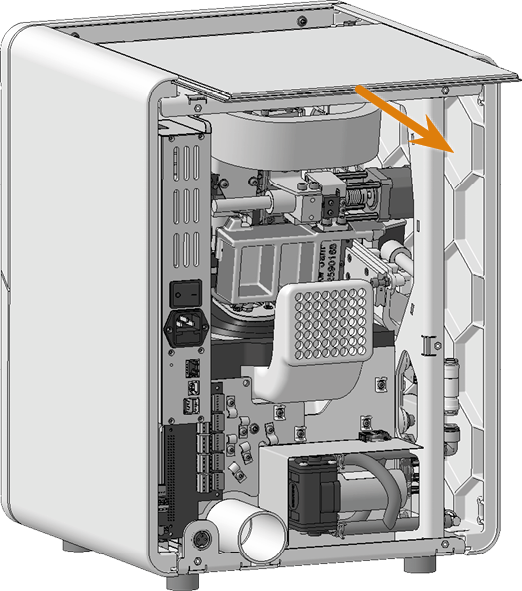

将顶盖从机器中向后滑出。
安装
-

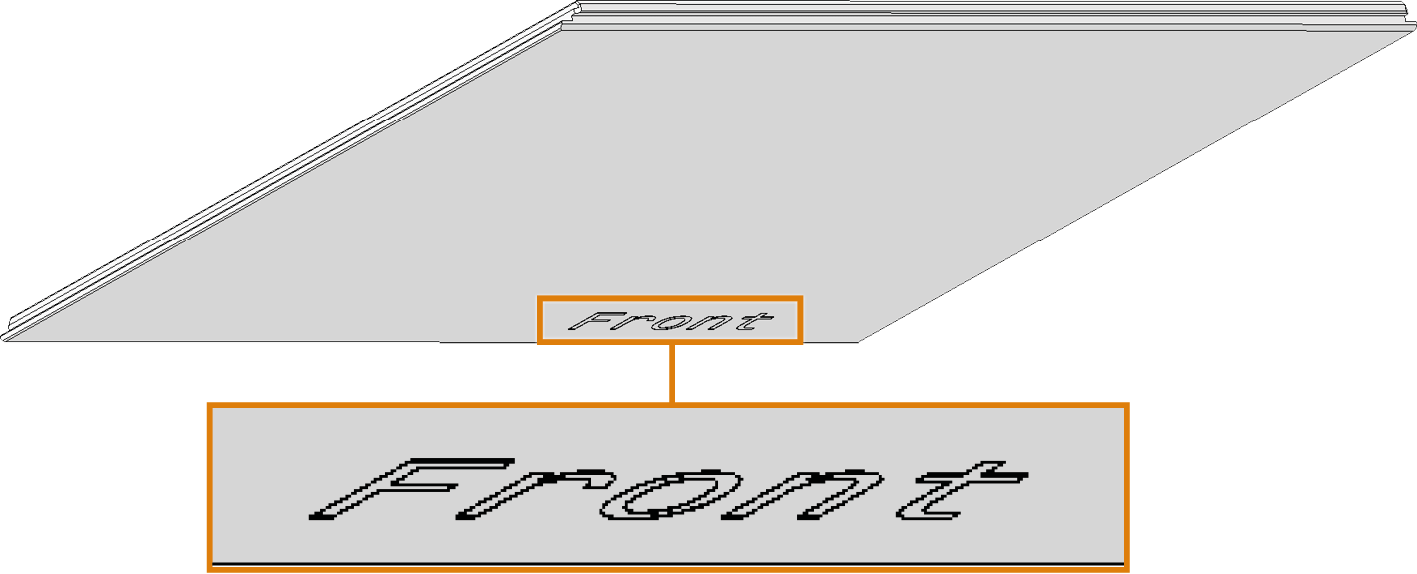

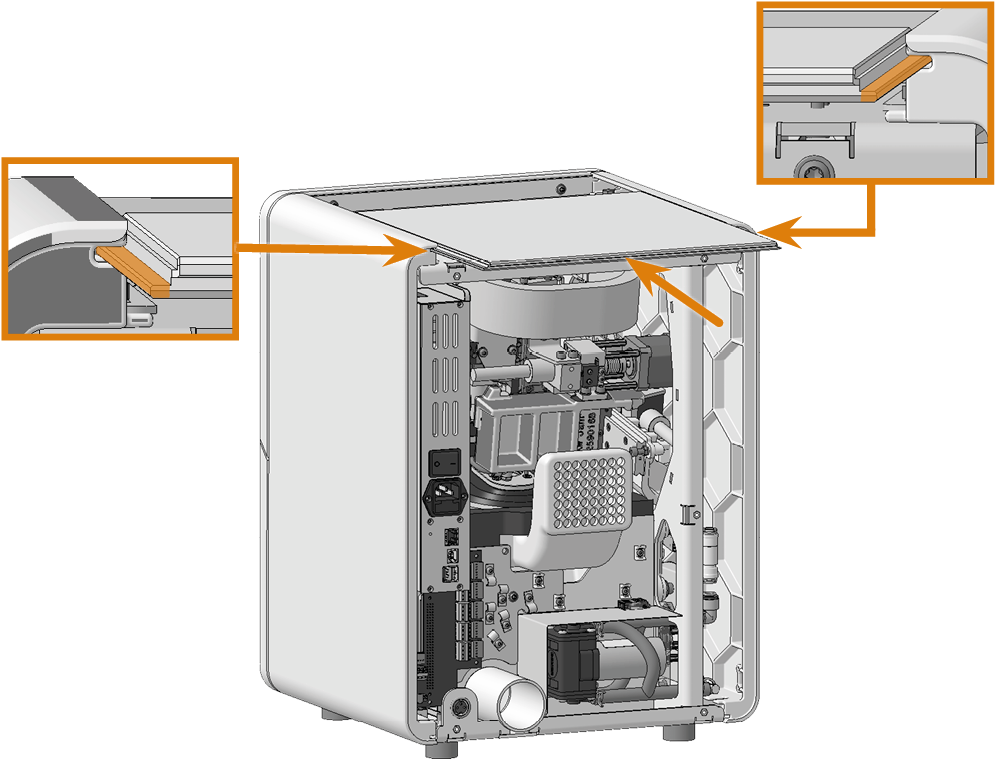

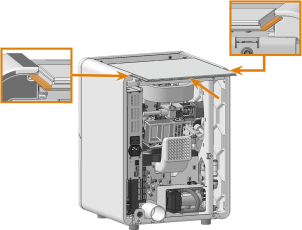

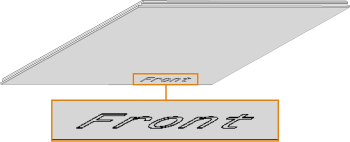

将顶盖放在各侧壁之间。将顶盖的轮廓（标记为橙色）插入侧壁的导槽中。确保顶盖内侧的 Front 标记朝向机器正面。
-
将顶盖完全推向机器的正面。
-
使用 TX20 偏置螺丝刀，用 6 个螺钉（标记为橙色）将后盖拧到机器上。
E3：后盖有两个版本，分别用 6 或 4 个螺钉固定。
分离和安装维修盖
拆卸
-

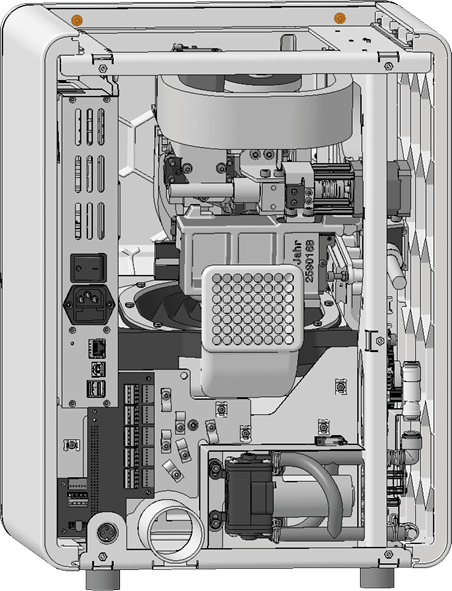

使用 TX20 偏心螺丝刀，拧下固定维修盖的 2 个螺钉（标记为橙色）。
-

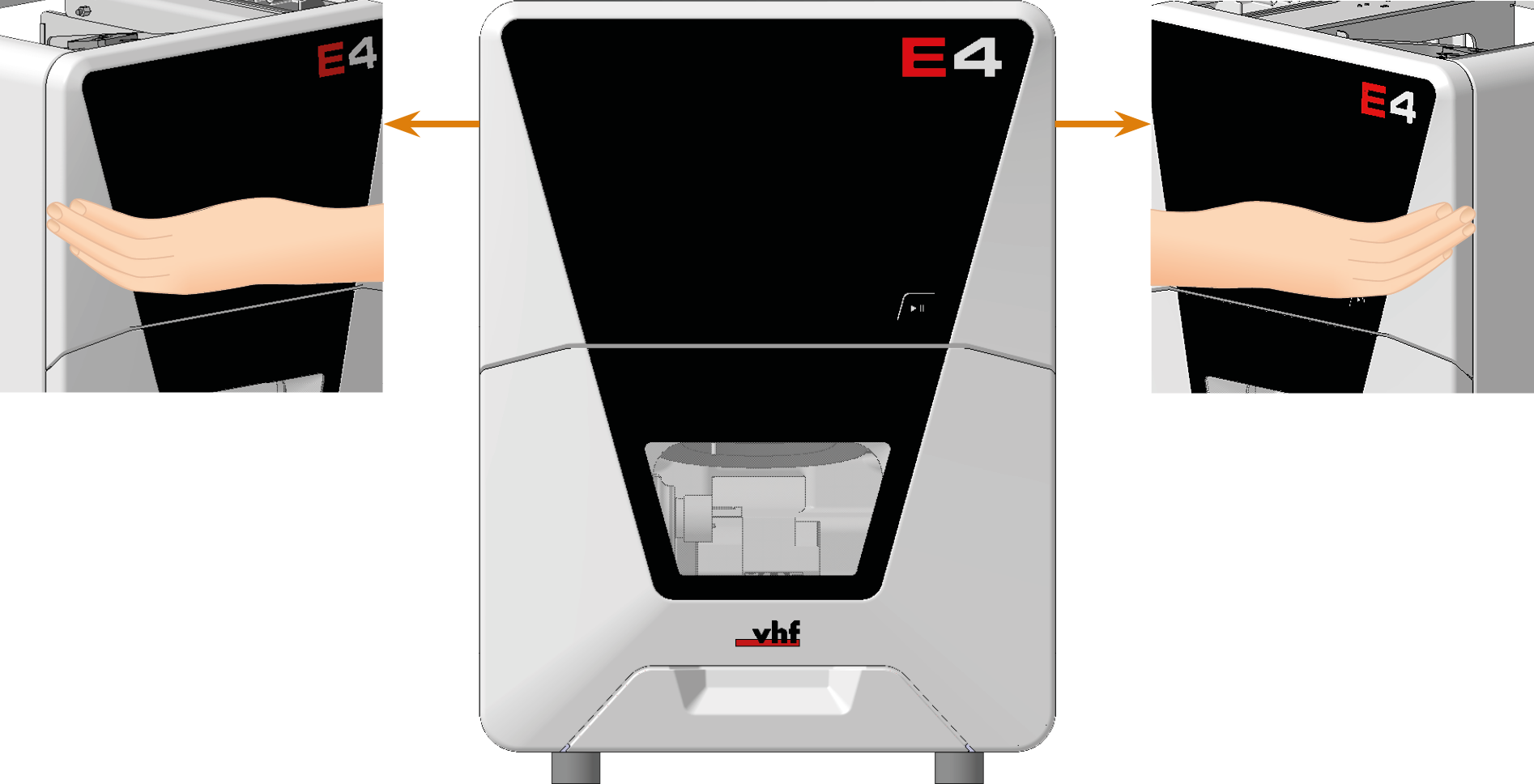

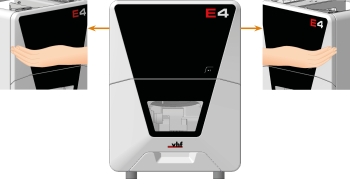

握住维修盖的左右两侧。
-
向上移动维修盖。
-
取出维修盖。
安装
-

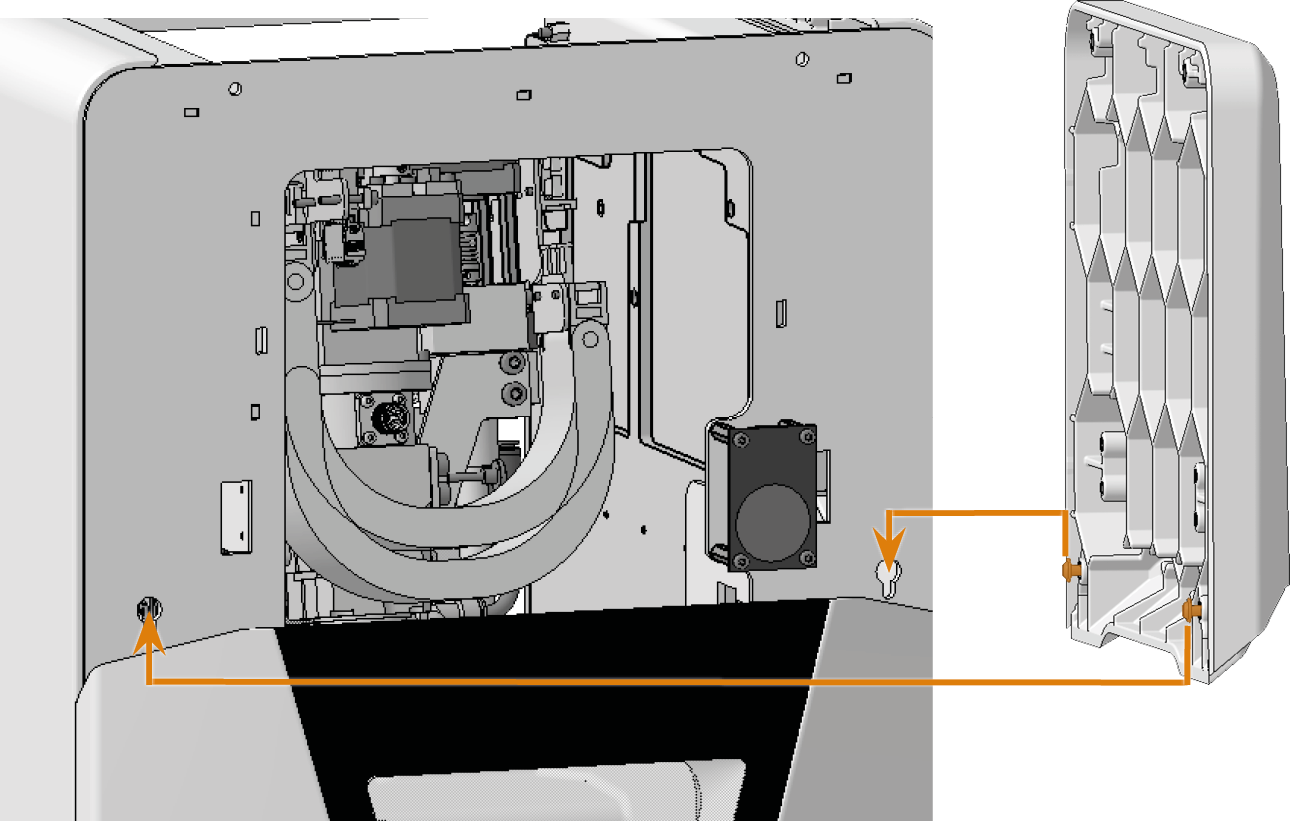

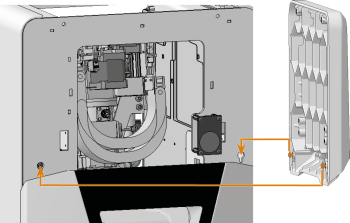

将维修盖上的 2 个螺钉（标记为橙色）放在前面板的孔中。
-

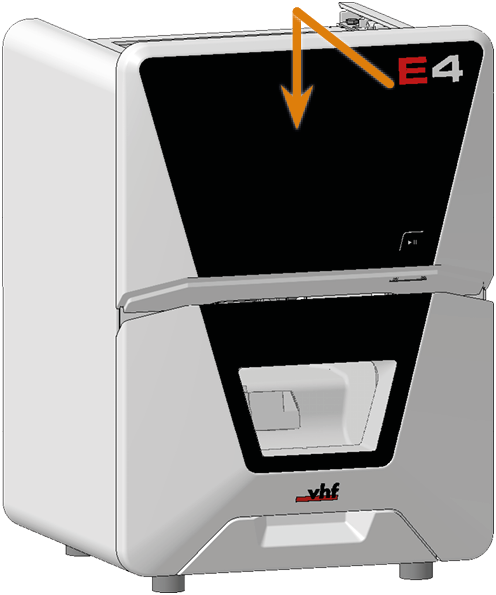

将维修盖轻压在前面板上，并将其滑下。
-
使用 TX20 偏置螺丝刀，用 2 个螺钉（标记为橙色）拧紧维修盖。
分离和安装侧壁
拆卸
-

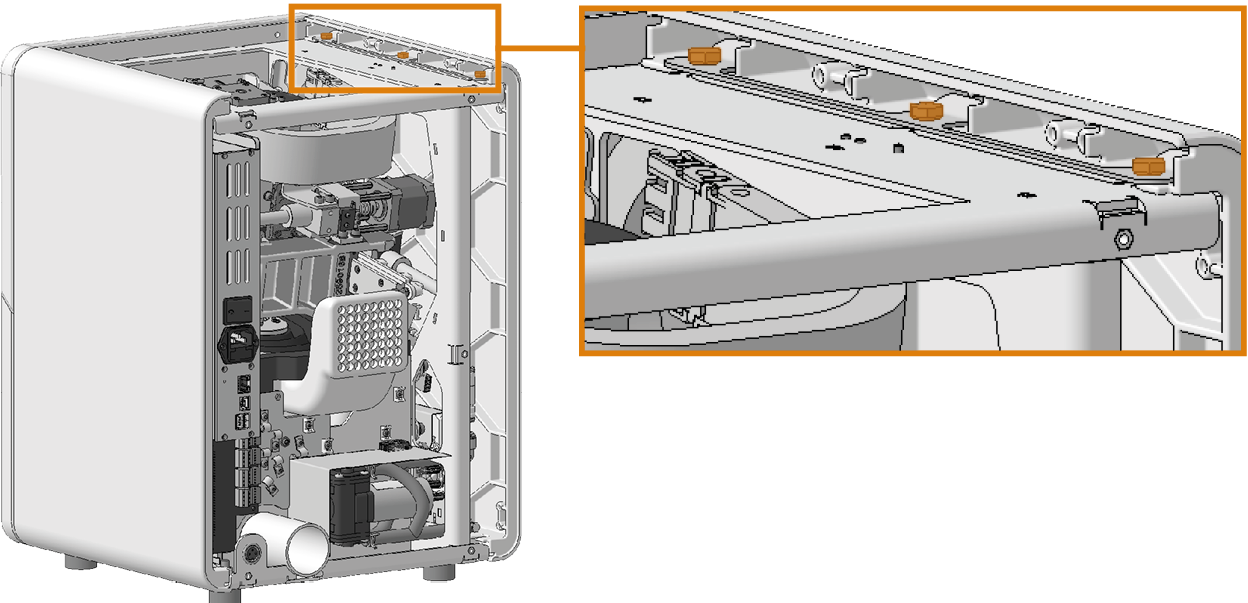

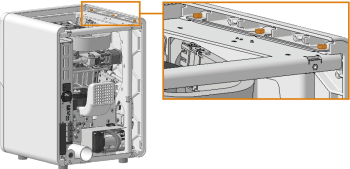

使用扳手松开待分离侧壁的 3 个螺钉（标记为橙色）。
-

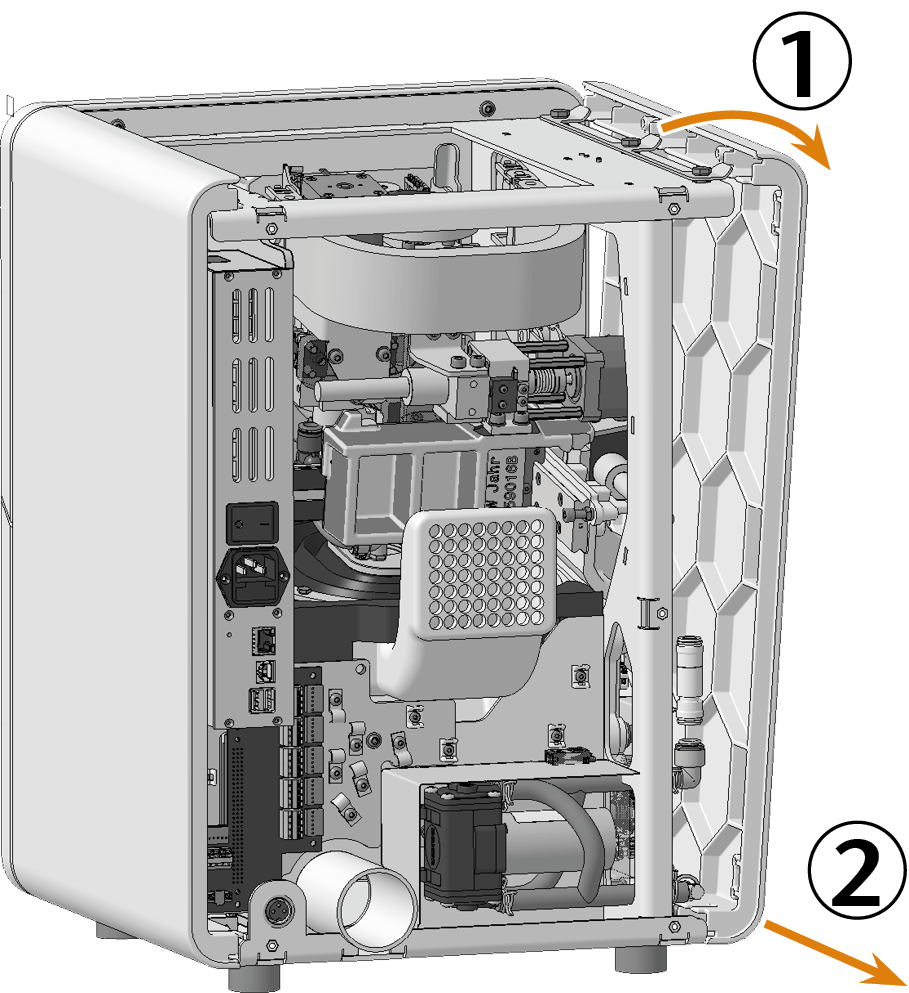

将侧壁向外倾斜。
-
将侧壁向后滑出机器。
-
取出侧壁。
安装
-
安装维修盖。
-
如果更换外壳，请更换机身两侧固定杆的衬套：
-

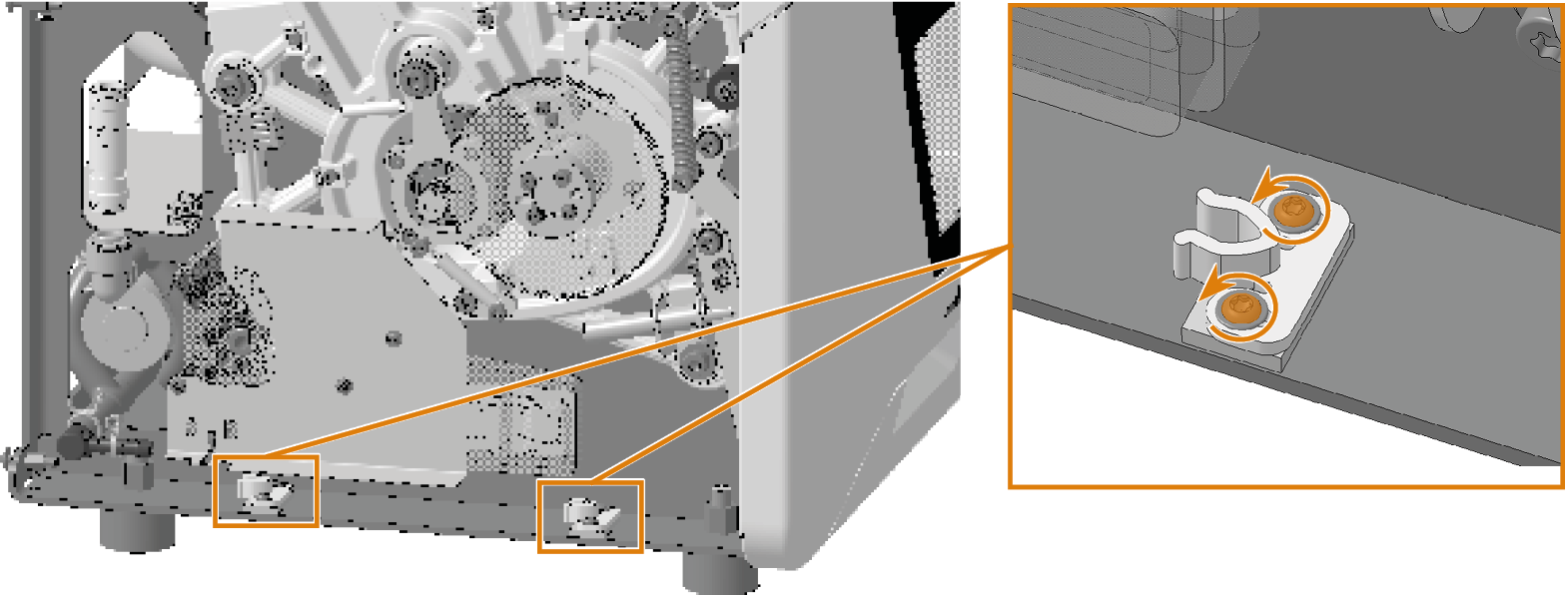

松开 2 颗螺丝并从机器中取出衬套和螺丝。
-
在相同位置拧上备用衬套。使用备件的螺钉。
-
-

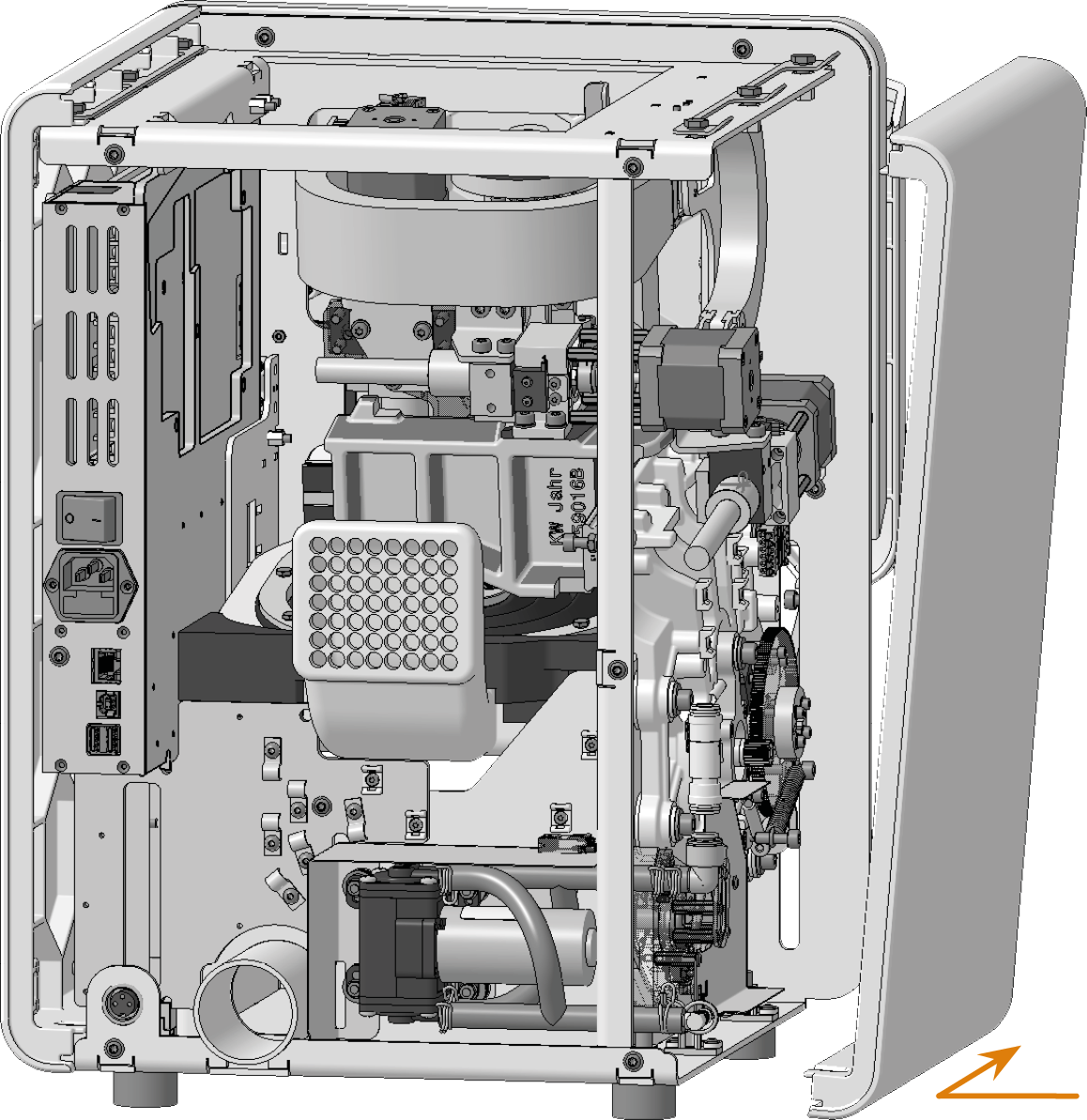

将要安装的侧壁装到机器的底部。确保顶部边缘稍微向外倾斜。
-

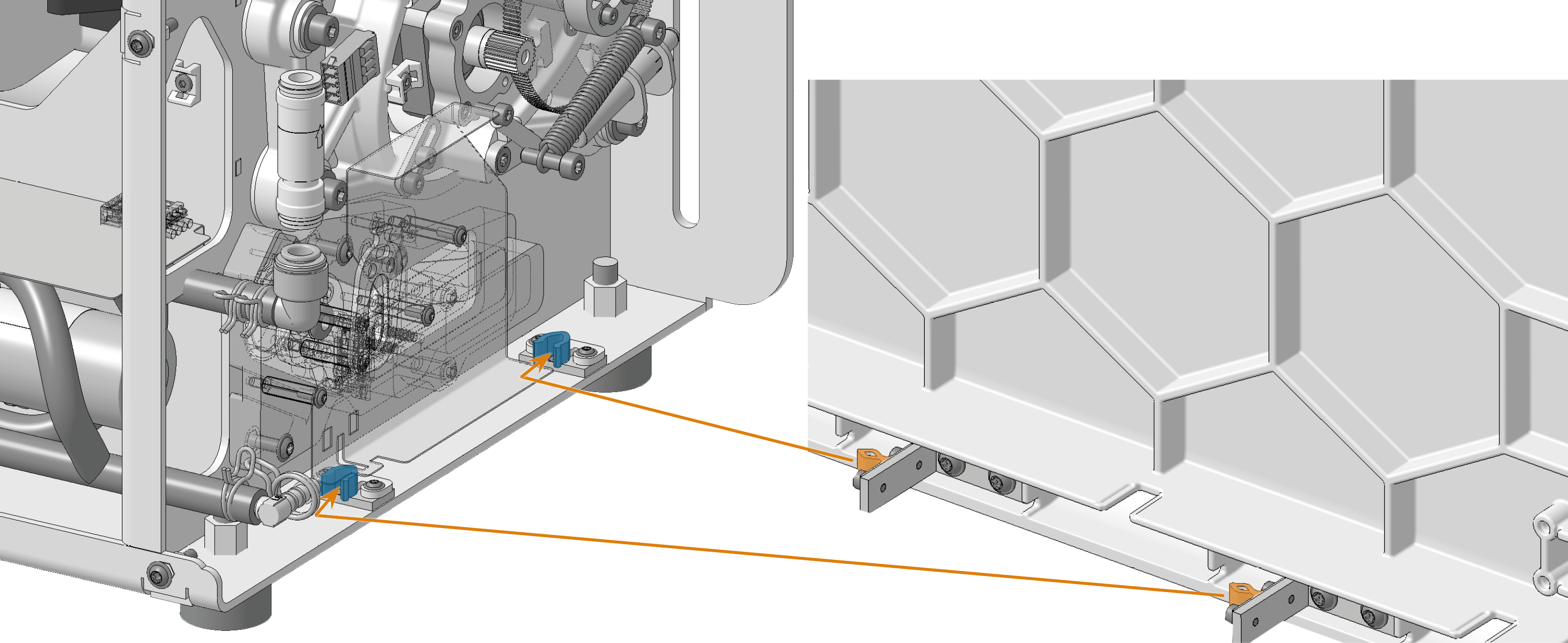

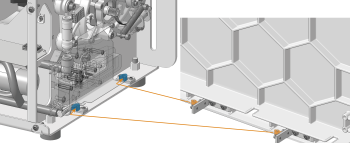

将侧壁向机器的前面滑动，直到插头（标记为橙色）卡入固定锁的插口（标记为蓝色）。
-

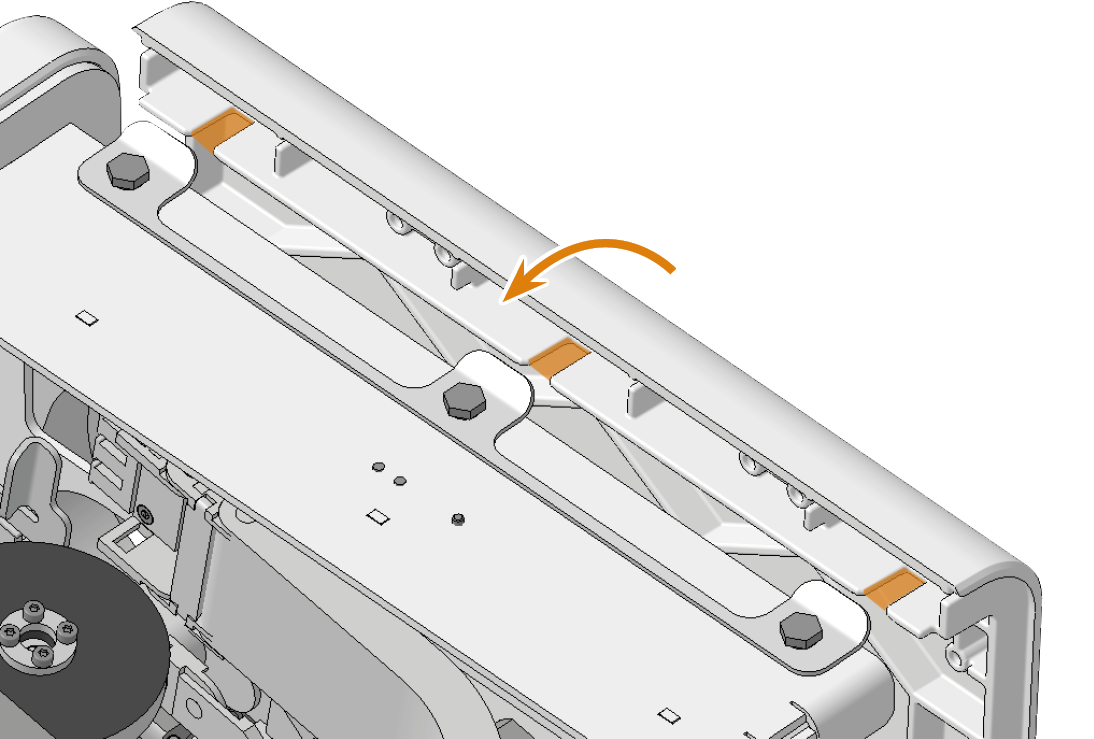

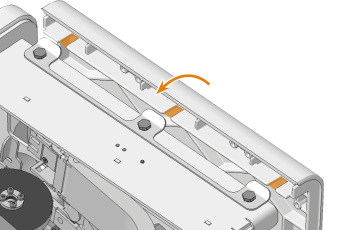

将侧壁的上边缘向机器方向移动，直到螺钉放入凹槽中为止。
-
用扳手稍微拧紧前后螺丝（标记为橙色）。确保侧壁仍可移动。拧紧中间的螺钉。
-
如果拆下了另一侧壁，则以同样的方式安装。
-
小心地将顶盖推向机器的正面。确保盖子底部的 Front 标记朝向机器正面。
-

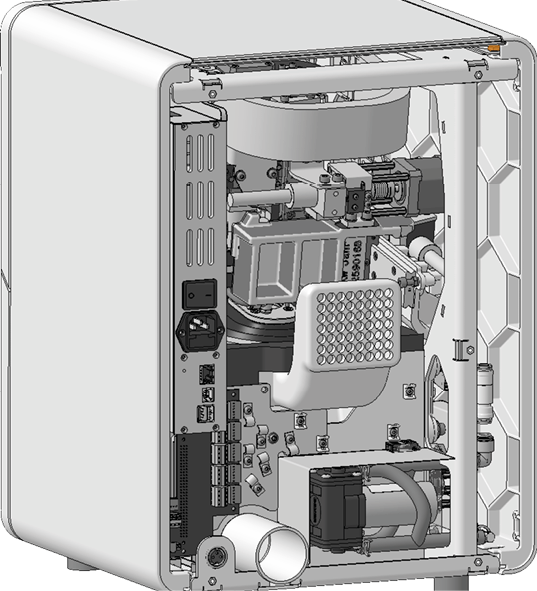

在机器背面，从外部按压侧壁，使其与机架对齐。确保两侧侧壁与机架之间的距离（标记为橙色）相同。
-
拧紧两侧后部的螺丝（标记为橙色）。
-

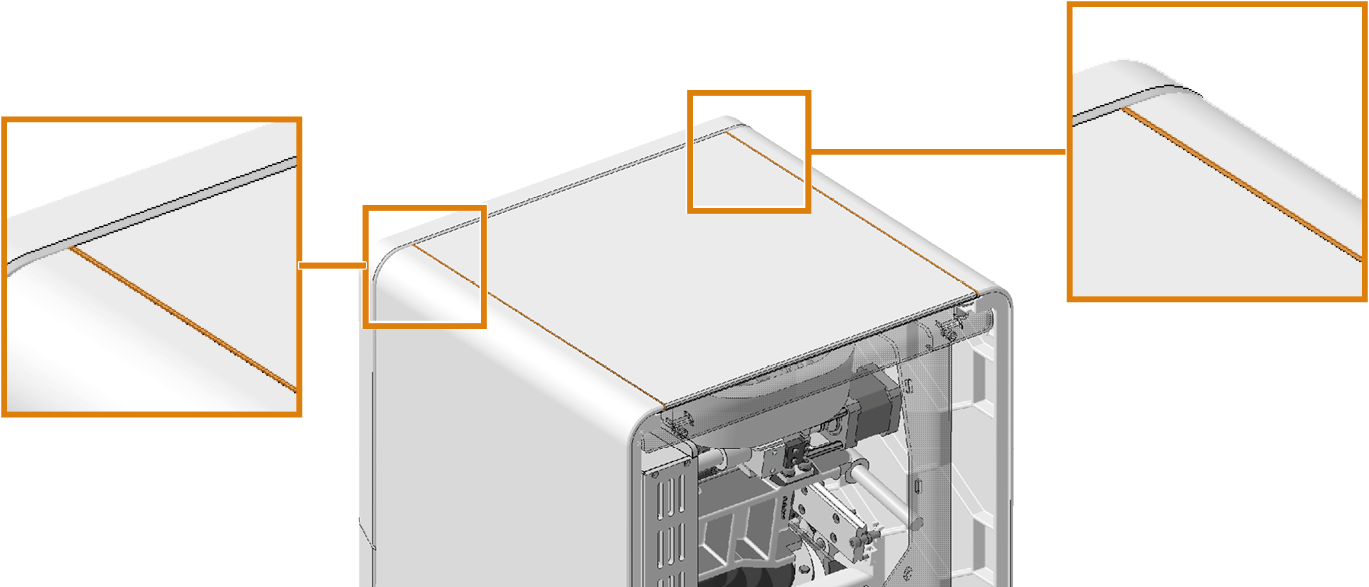

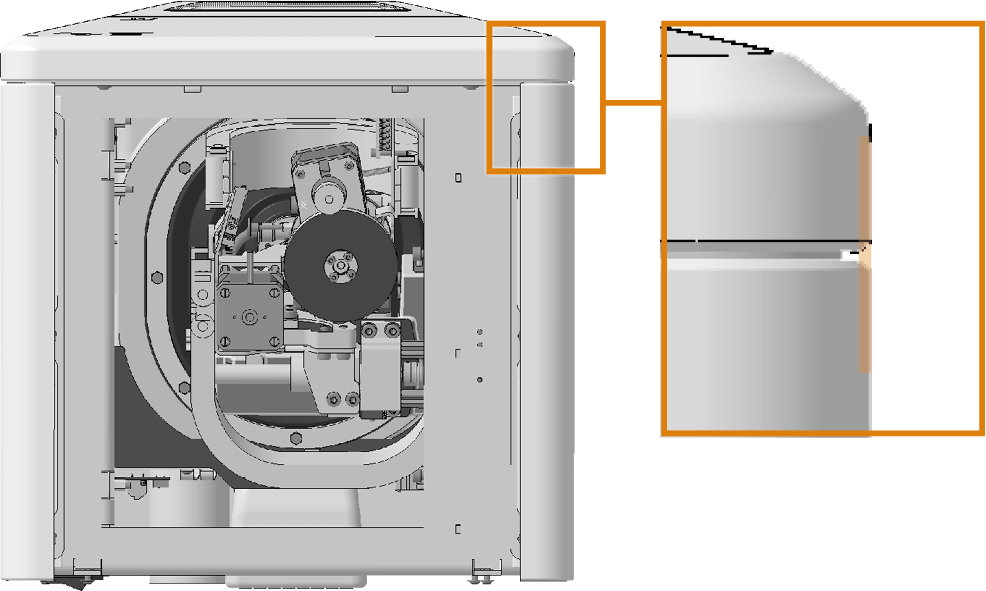

在机器正面，从外部按住侧壁，使其与维修盖对齐。确保顶盖和侧壁之间的间隙尺寸在所有位置均相同。
-
将顶盖从机器抽出一半。
-

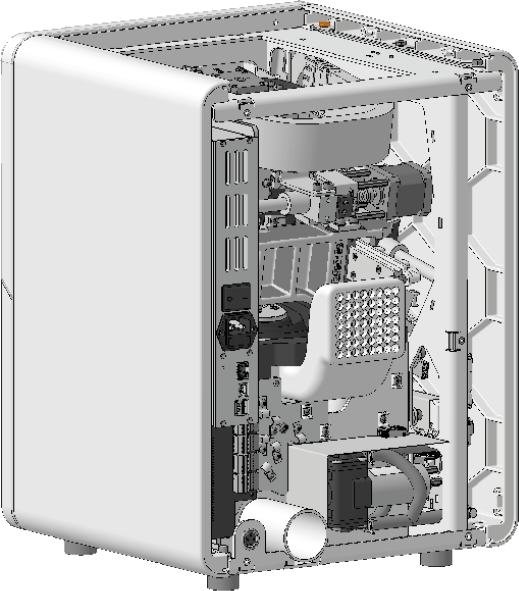

拧紧两侧前部的螺丝（标记为橙色）。
-
检查顶盖是否可以轻松前后移动。
如否：
-
松开前后螺丝。
-
重复整个过程。
-
-
拧紧两侧中部的螺丝（标记为橙色）。
必须安装两个侧壁，以便正确对齐侧壁。此外还需要顶盖。
