设置连接杆的规则和建议
该程序属于简单排版工作流程的步骤 6。
简单的排版工作流程
该程序属于简单排版工作流程的 14 步骤 。
完整的排版工作流程
不正确的连接杆设置是造成不良加工效果的最常见原因之一。本帮助文章中的规则和建议有助于避免常见错误。
- 在主图标栏中选择以下图标来打开用于设置连接杆的排版视图：

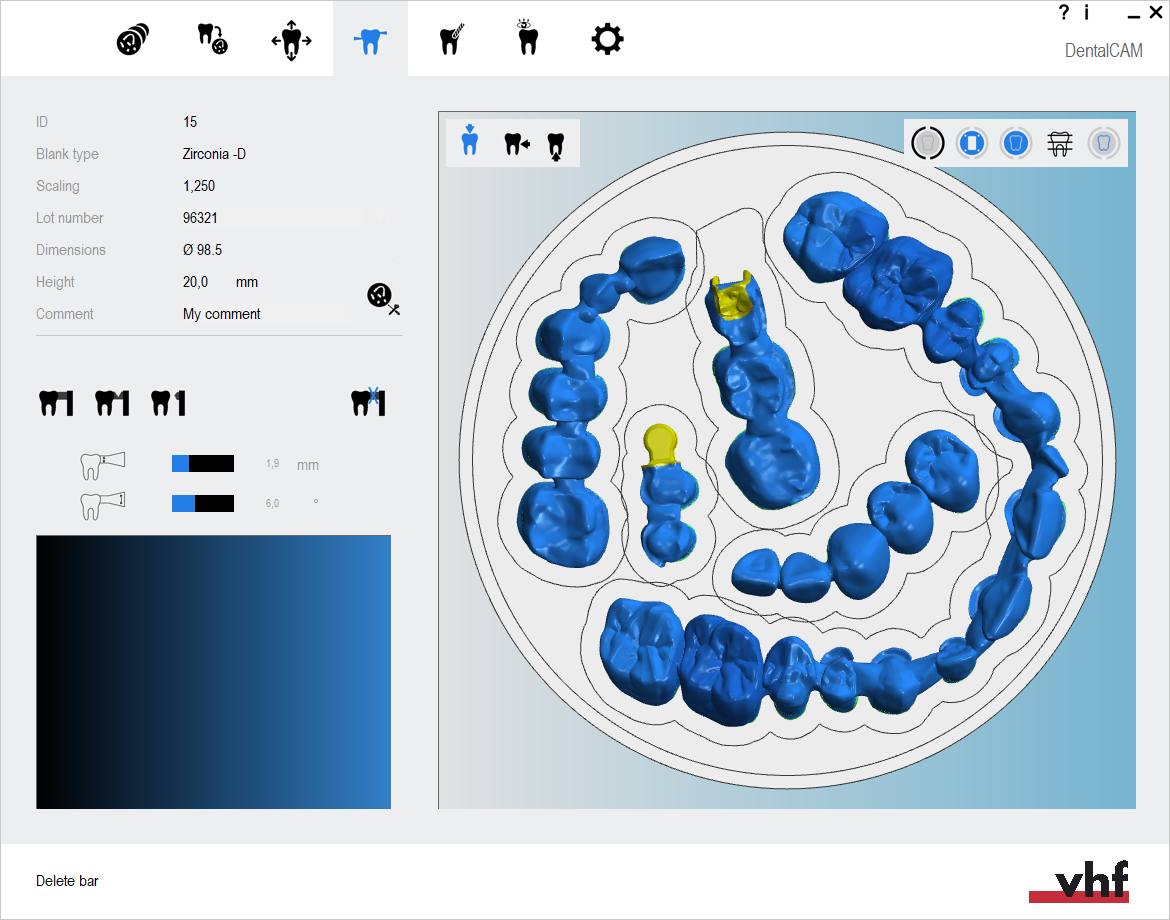

用于设置连接杆的排版视图
设置连接杆的一般规则
以下规则适用于圆盘和坯料块中已排版的物体。
在 X 和 Y 方向上定位连接杆
将连接杆均匀地放置在各侧
如果将连接杆仅放在一侧，则可能在加工过程中发生振动。这可能会导致胚料或车针损坏。
正确(左)：物体各侧的连接杆
不正确(右)：仅在物体一侧的连接杆
连接杆互相之间应留有足够的距离
如果连接杆之间没有足够的空间，则主轴的空气喷嘴可能无法根据需要吹掉加工碎屑，这可能会损坏车针。
正确(左)：连接杆之间有足够的距离
不正确(右)：连接杆之间的距离太小
设置足够的连接杆
每个物体至少应设置 3 个连接杆。多单元物体通常在每个单元上需要 2 个连接杆。否则，在加工过程中可能会发生振动，这可能导致胚料或车针损坏。
正确(左)：设置了足够的连接杆
不正确(右)：设置的连接杆太少
在 Z 方向上定位连接杆
- 将所有连接杆放置在赤道线上。如果赤道线位于颈缘线上，则将连接杆定位在大约距赤道线 1 mm 处。
用箭头标记的赤道线
用箭头标记的赤道线
您需要将所有连接杆完全放置在物体上。
下图中的连接杆放置得太高。连接杆仅有一部分位于物体上。
连接杆的定位不正确
下图中的连接杆定位太低。连接杆仅有一部分位于物体上。此外，连接杆位于颈缘线上。
连接杆的定位不正确
下图中的连接杆在赤道线上正确定位。
连接杆的正确定位
将连接杆放置在具有足够材料厚度的表面上
始终将连接杆放置在具有足够材料厚度的凸面上。否则，连接杆的稳定性可能太低，需要对物体进行手工返工。
下图显示了一个嵌体，其中左侧的材料厚度不足以放置稳定的连接杆。右侧则是合适的。

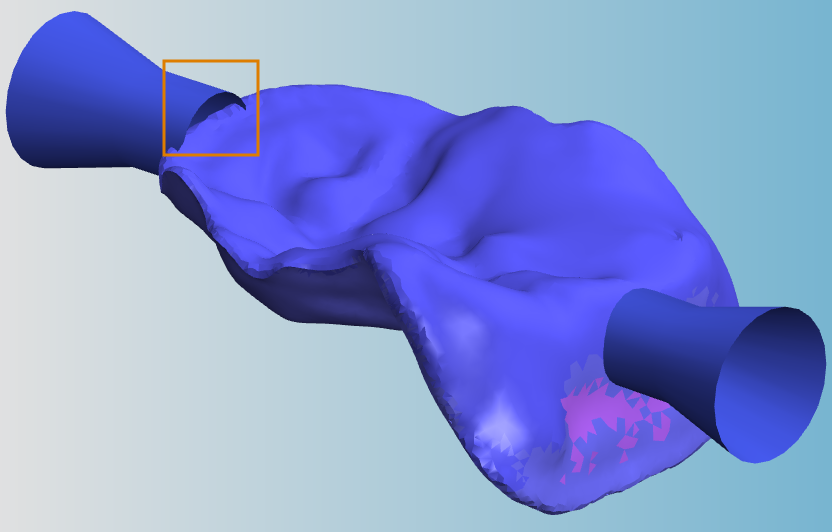

带有 2 个连接杆的嵌体：左侧连接杆错误放置
使物体适配坯料块
对于坯料块来说，物体的默认朝向可能不适用于从物体运行到坯料块心轴的连接杆。

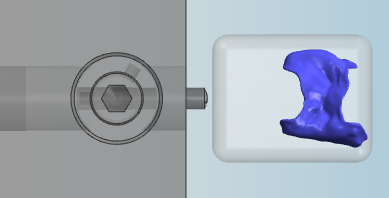

块料中嵌体的原始方向（顶视图）

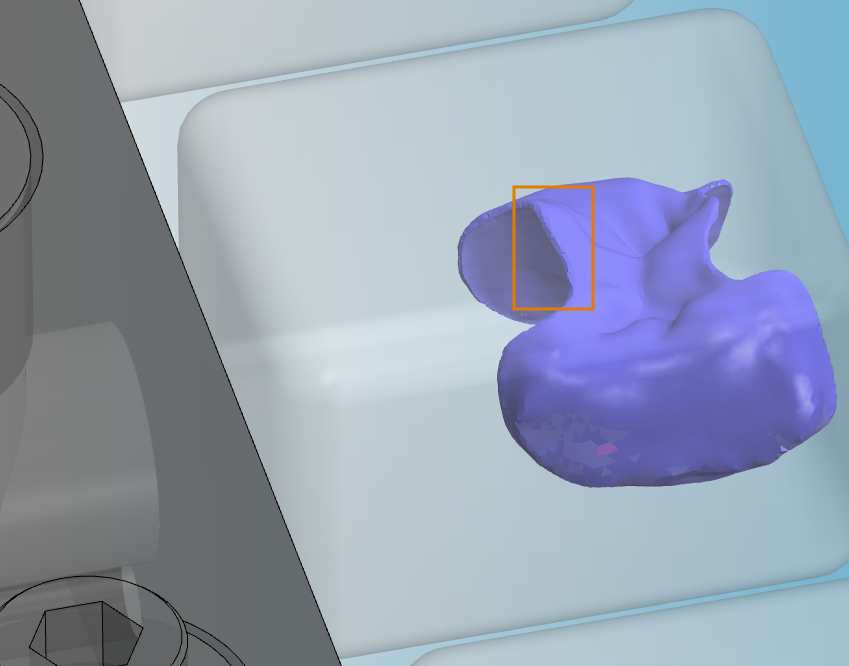

块料中嵌体的原始方向（3D 视图）
在这种情况下，需要绕 Z 轴旋转物体，以便可以将连接杆放置在具有足够材料厚度的表面上：

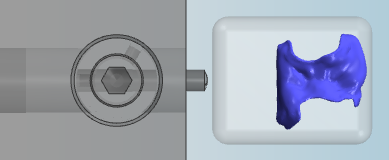

旋转嵌体后，您可以在适当的一侧放置一个连接杆（顶视图）

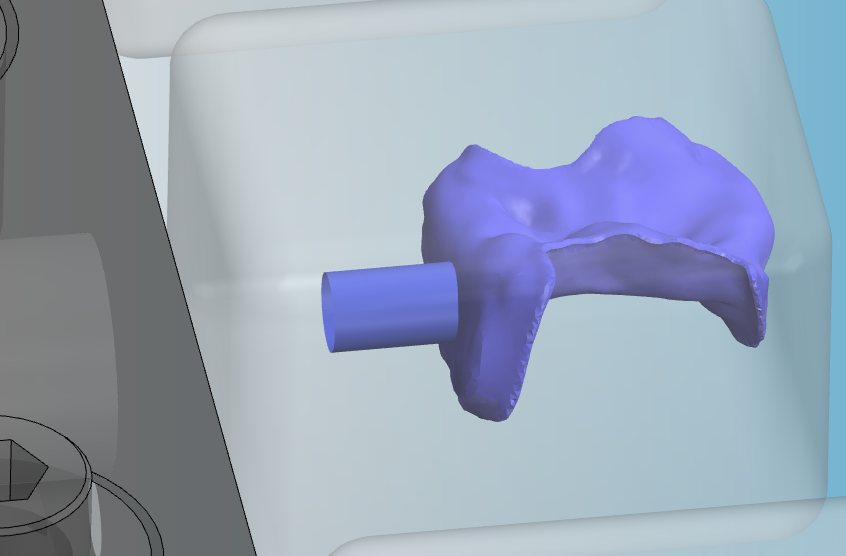

旋转嵌体后，您可以在适当的一侧放置一个连接杆（3D 视图）
使用凸面，避开凹面
您应始终将连接杆放置在凸面上，因为这种表面可以充分支撑连接杆。当将连接杆放置在凹面上时，其稳定性可能不足。

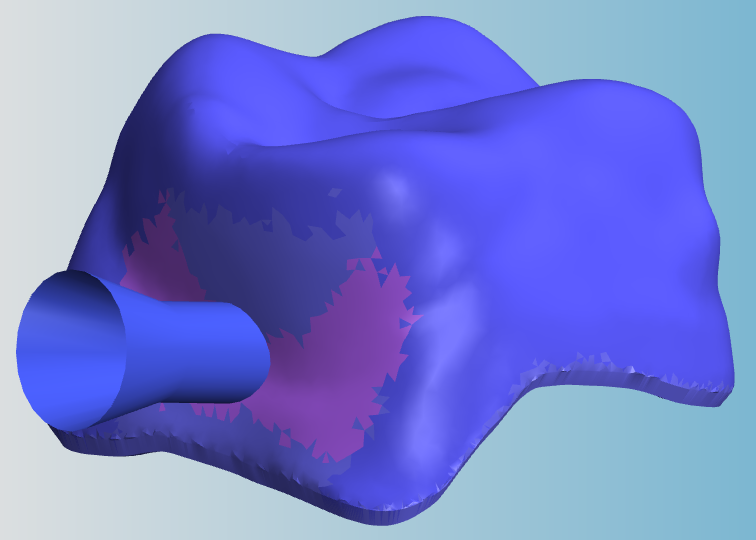

凹面上的连接杆（不正确）

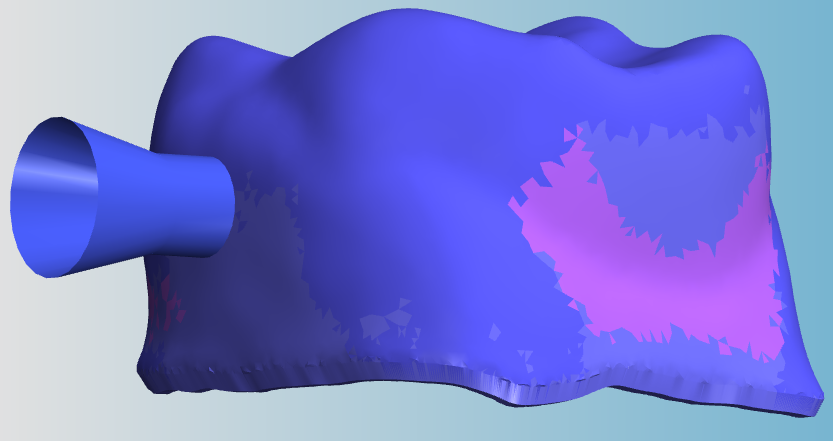

凸面上的连接杆（正确）
下一步是什么？
如果您在当前胚料中完成了物体的排版：
如果您不确定是否完成了对当前胚料的排版，请查看简单和完整排版工作流程：
