Codice di errore -1101 o -3101 – Errore durante il caricamento del pezzo grezzo

Il pezzo grezzo è montato correttamente nel magazzino pezzi grezzi?

Come verificare:

1. Aprire il compartimento multifunzione.
2. Controllare se il pezzo grezzo nella posizione di carico è montato correttamente.  Montaggio di dischi e portablocchi nel magazzino pezzi grezzi

La posizione di carico (contrassegnato in arancione)

Il diametro del disco era troppo grande?

Come verificare:

1. Aprire il compartimento multifunzione.
2. Rimuovere il disco dalla posizione di carico.


La posizione di carico (contrassegnato in arancione)

3. Controllare se il diametro del disco è troppo grande.  Dati tecnici

È possibile caricare pezzi grezzi da tutti gli altri alloggiamenti del magazzino dei pezzi grezzi?

Come verificare:

1. Testare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi:
1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.
• Se sussistono le seguenti condizioni, la prova del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi ha avuto esito positivo:
1. Tutti pezzi grezzi sono stati regolarmente caricati e scaricati.
2. La pinza e l'asse girevole si sono mossi con andamento costante e regolare.

Il diametro del disco era troppo grande?

Come verificare:

1. Aprire il compartimento multifunzione.
2. Rimuovere il disco dalla posizione di carico.


La posizione di carico (contrassegnato in arancione)

3. Controllare se il diametro del disco è troppo grande.  Dati tecnici

Il magazzino pezzi grezzi è sporco?

La pinza dei pezzi grezzi è completamente estesa?

• Confrontare lo stato della pinza dei pezzi grezzi (contrassegnato in arancione) nel compartimento multifunzione con la figura seguente:

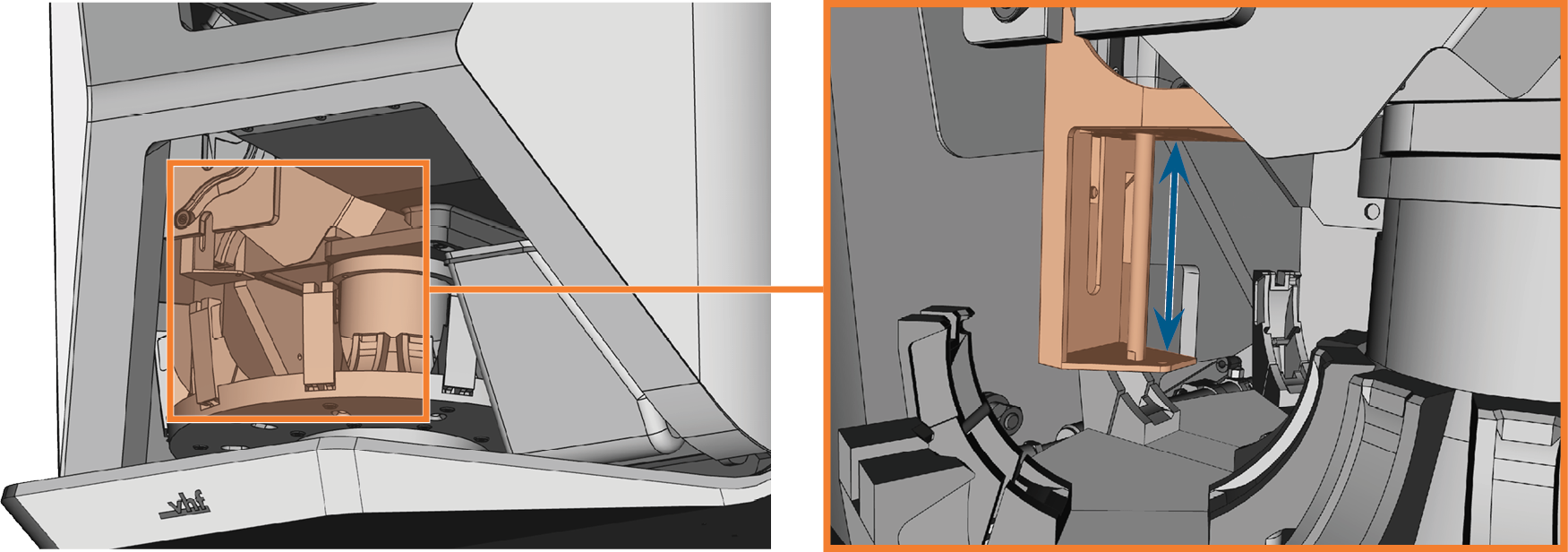

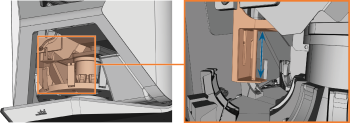

La pinza dei pezzi grezzi estesa (contrassegnato in arancione) nel compartimento multifunzione

Nel video seguente è possibile vedere anche la pinza dei pezzi grezzi completamente estesa:

La pinza dei pezzi grezzi si è mossa lentamente?

L’interruttore di finecorsa o il sensore corrispondenti ora inviano un segnale?

1. Avviare DentalCNC.
2. Aprire le DentalCNC Impostazioni del programma. Per farlo, selezionare l’icona seguente nella barra delle icone principale:
3. Aprire la vista Manutenzione della macchina. Per farlo, selezionare l’icona seguente nella barra delle icone inferiore:
4. Verificare che l'icona inferiore contrassegnata con 10 nella colonna DG sia evidenziata.

Icona che deve essere evidenziata (contrassegnato in arancione)

La pinza dei pezzi grezzi è aperta e/o sporca?

Come verificare:

1. Aprire il compartimento multifunzione.
2. Se la pinza dei pezzi grezzi non si trova nel compartimento multifunzione, guardare attraverso il compartimento multifunzione fino alla pinza dei pezzi grezzi.

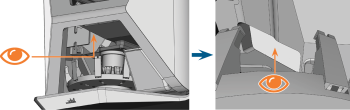

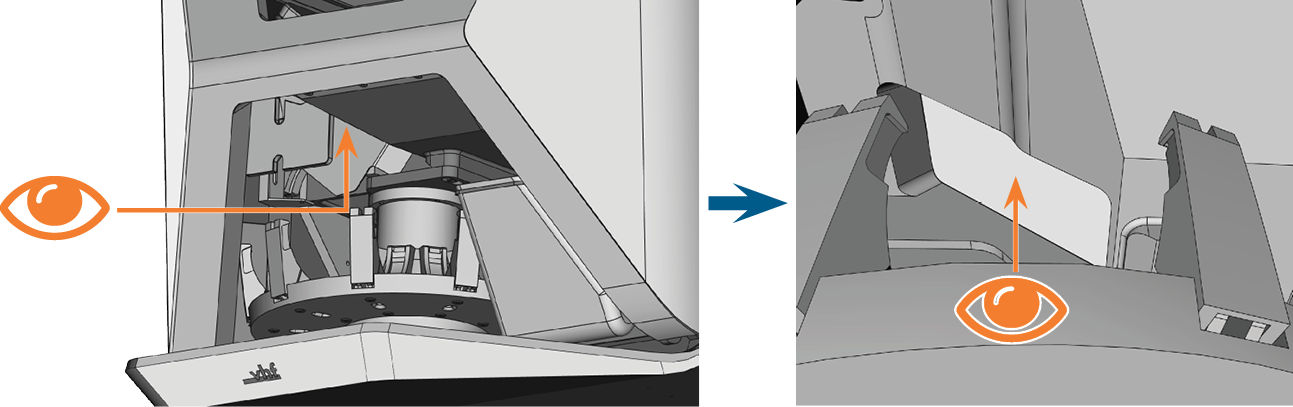

Controllo della pinza dei pezzi grezzi attraverso il compartimento multifunzione

3. Controllare se è presente un piccolo spazio uniforme tra le 2 cinghie di bloccaggio lungo tutta la lunghezza della pinza dei pezzi grezzi.

sinistra: vista laterale della pinza dei pezzi grezzi; destra: Spazio tra le cinghia di bloccaggio
1. Prima cinghia di bloccaggio (contrassegnato in arancione)
2. Seconda cinghia di bloccaggio
• Se c'è un piccolo spazio tra le 2 cinghie di bloccaggio lungo tutta la lunghezza della pinza dei pezzi grezzi, la pinza dei pezzi grezzi è aperta.
4. Controllare se ci sono detriti di lavorazione tra le cinghie di bloccaggio.

Si possono aprire e chiudere correttamente tutte le leve di bloccaggio e i portapezzi sono puliti?

Come verificare:

1. Aprire e chiudere tutte le leve di bloccaggio.




2. Controllare accuratamente tutti i portapezzi per verificare l'eventuale presenza di sporco.

I pezzi grezzi possono essere scaricati correttamente nel magazzino pezzi grezzi? La pinza dei pezzi grezzi avvolge correttamente il pezzo grezzo?

Come verificare:

1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.

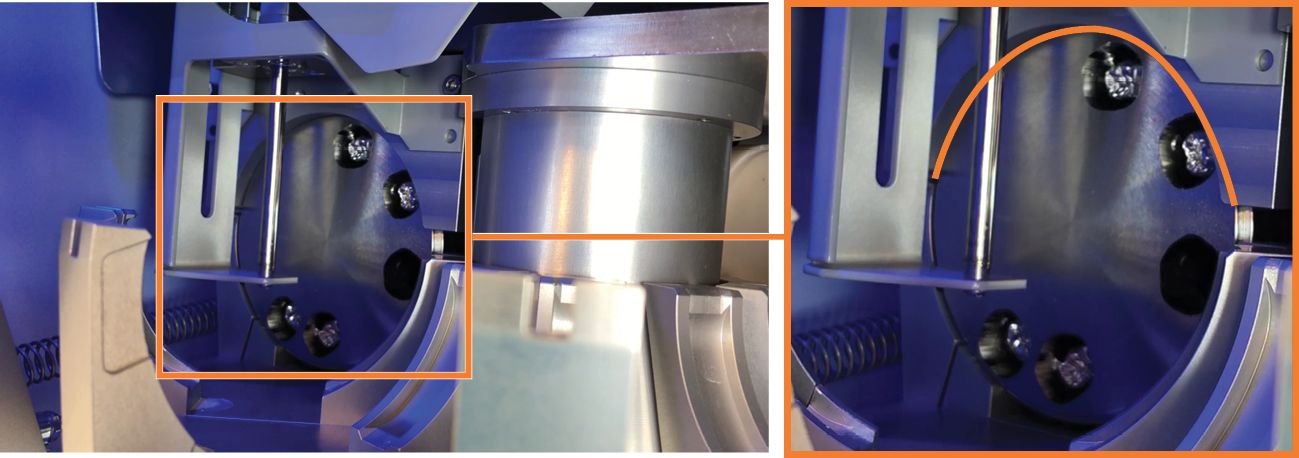

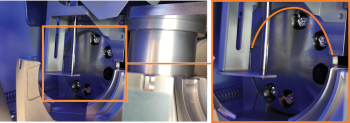

Pezzo grezzo correttamente avvolto; aree da controllare evidenziate in arancione

Raccomandazione

1. D'ora in poi, montare sempre correttamente i pezzi grezzi nel magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Testare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi:
1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.
• Se sussistono le seguenti condizioni, la prova del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi ha avuto esito positivo:
1. Tutti pezzi grezzi sono stati regolarmente caricati e scaricati.
2. La pinza e l'asse girevole si sono mossi con andamento costante e regolare.
3. Se il test sul caricatore dei pezzi grezzi è riuscito: Riavviare il job.
4. Se il test non è riuscito: Selezionare Il problema persiste.

Raccomandazione

1. Aprire il compartimento multifunzione.
2. Rimuovere dal caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi tutti i dischi con un diametro troppo grande.
3. Utilizzare solo dischi con il giusto diametro.
4. Testare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi:
1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.
• Se sussistono le seguenti condizioni, la prova del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi ha avuto esito positivo:
1. Tutti pezzi grezzi sono stati regolarmente caricati e scaricati.
2. La pinza e l'asse girevole si sono mossi con andamento costante e regolare.
5. Se il test del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. non ha avuto esito positivo: Contattare il servizio clienti.

Raccomandazione

• Riavviare il job.

Raccomandazione

1. Aprire il compartimento multifunzione.
2. Rimuovere dal caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi tutti i dischi con un diametro troppo grande.
3. Utilizzare solo dischi con il giusto diametro.
4. Testare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi:
1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.
• Se sussistono le seguenti condizioni, la prova del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi ha avuto esito positivo:
1. Tutti pezzi grezzi sono stati regolarmente caricati e scaricati.
2. La pinza e l'asse girevole si sono mossi con andamento costante e regolare.
5. Se il test del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. non ha avuto esito positivo: Contattare il servizio clienti.

Raccomandazione

1. Pulire il compartimento multifunzione.  Pulizia del compartimento multifunzione
2. Testare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi:
1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.
• Se sussistono le seguenti condizioni, la prova del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi ha avuto esito positivo:
1. Tutti pezzi grezzi sono stati regolarmente caricati e scaricati.
2. La pinza e l'asse girevole si sono mossi con andamento costante e regolare.
3. Se il test del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. non ha avuto esito positivo: Contattare il servizio clienti.

Raccomandazione

• Contattare il servizio clienti.

Raccomandazione

I sensori della pinza dei pezzi grezzi potrebbero necessitare di una regolazione.

• Contattare il servizio clienti.

: Raccomandazione

• Contattare il servizio clienti.

Raccomandazione

1. Pulire accuratamente la pinza dei pezzi grezzi.
2. Testare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi:
1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.
• Se sussistono le seguenti condizioni, la prova del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi ha avuto esito positivo:
1. Tutti pezzi grezzi sono stati regolarmente caricati e scaricati.
2. La pinza e l'asse girevole si sono mossi con andamento costante e regolare.
3. Se il test del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. non ha avuto esito positivo: Contattare il servizio clienti.

Raccomandazione

• Contattare il servizio clienti.

Raccomandazione

1. Se le leve non si aprono o chiudono correttamente, contattare il servizio clienti.

Non usare o testare i corrispondenti alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. fino a quando non sono stati riparati.

2. Pulire accuratamente tutti i portapezzi.
3. Testare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi:
1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.
• Se sussistono le seguenti condizioni, la prova del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi ha avuto esito positivo:
1. Tutti pezzi grezzi sono stati regolarmente caricati e scaricati.
2. La pinza e l'asse girevole si sono mossi con andamento costante e regolare.
4. Se il test del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. non ha avuto esito positivo: Contattare il servizio clienti.

Raccomandazione

• Contattare il servizio clienti.

Raccomandazione

Potrebbe essere stato un problema temporaneo.

1. Testare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi:
1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.
• Se sussistono le seguenti condizioni, la prova del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi ha avuto esito positivo:
1. Tutti pezzi grezzi sono stati regolarmente caricati e scaricati.
2. La pinza e l'asse girevole si sono mossi con andamento costante e regolare.
3. Il carrello del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi e l’aletta del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi si sono mossi con andamento costante e regolare.
2. Se il test del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. non ha avuto esito positivo: Contattare il servizio clienti.
