Codice di errore -1101 o -2101 – Errore durante lo scaricamento del pezzo grezzo

Il pezzo grezzo è correttamente bloccato nel portapezzi? La pinza ha avvolto correttamente il pezzo grezzo?

1. Controllare attentamente se il pezzo grezzo è montato correttamente sul portapezzi.

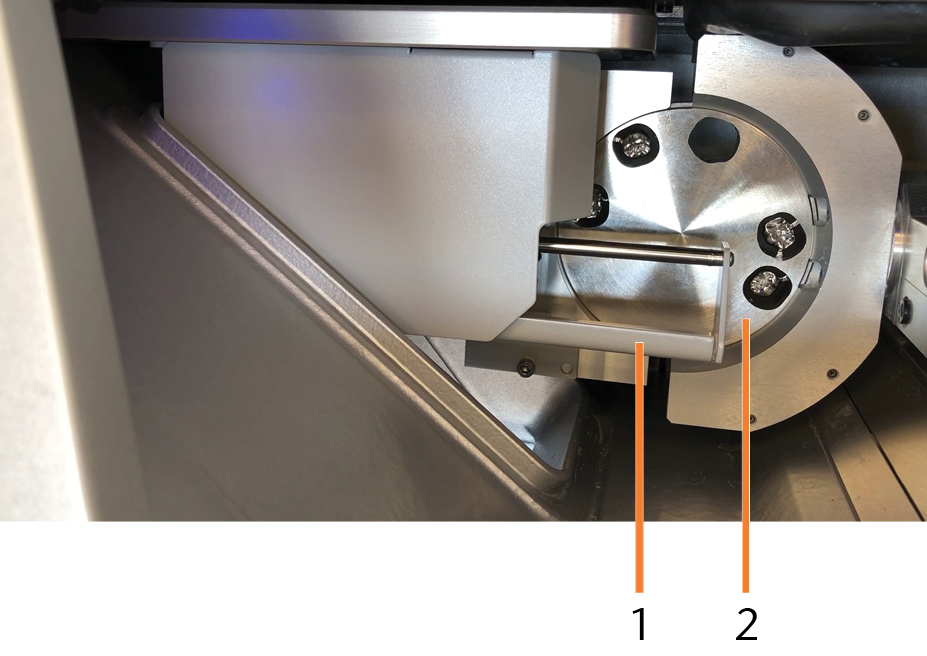

Processo di scarico del pezzo grezzo corretto
1. Pinza dei pezzi grezzi completamente estesa
2. Pezzo grezzo correttamente bloccato
2. Controllare attentamente se il pezzo grezzo è avvolto correttamente dalla pinza dei pezzi grezzi.

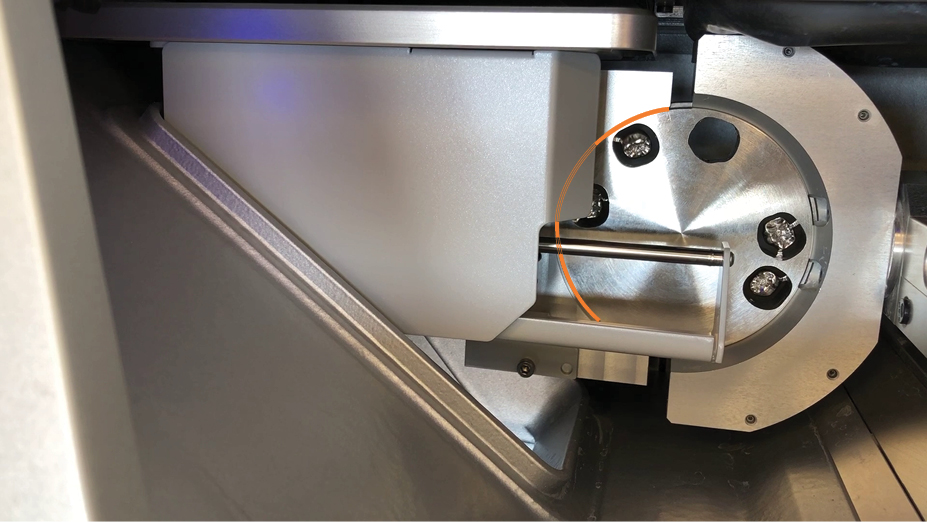

Pezzo grezzo correttamente avvolto; area da controllare evidenziata in arancione

La pinza dei pezzi grezzi è completamente estesa?

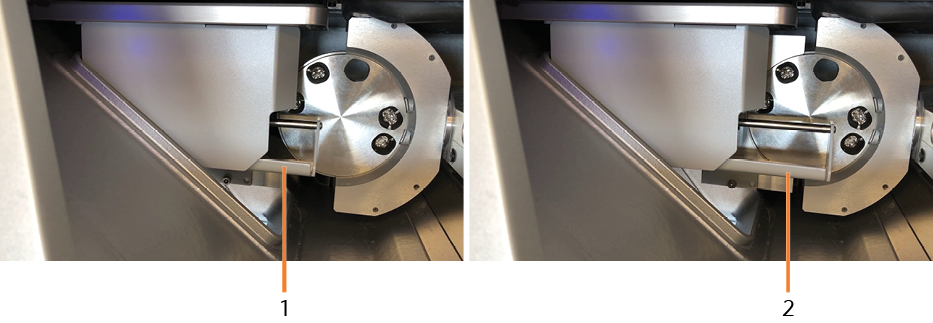

Confronto tra diverse posizioni della pinza dei pezzi grezzi

1. Pinza dei pezzi grezzi non completamente estesa
2. Pinza dei pezzi grezzi completamente estesa

L’interruttore di finecorsa o il sensore corrispondenti ora inviano un segnale?

Come verificare:

1. Avviare DentalCNC.
2. Aprire le DentalCNC Impostazioni del programma. Per farlo, selezionare l’icona seguente nella barra delle icone principale:
3. Aprire la vista Manutenzione della macchina. Per farlo, selezionare l’icona seguente nella barra delle icone inferiore:
4. Verificare che l'icona inferiore contrassegnata con 10 nella colonna DG sia evidenziata.

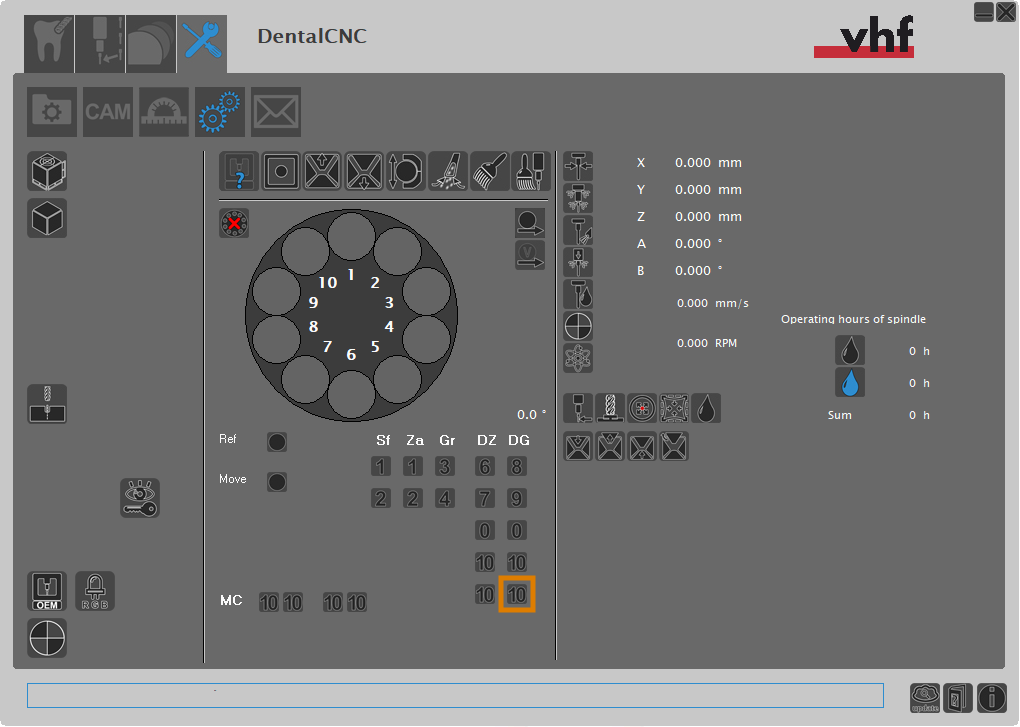

Icona che deve essere evidenziata (contrassegnato in arancione)

La pinza dei pezzi grezzi è aperta e/o sporca?

Come verificare:

1. Se la pinza dei pezzi grezzi non si trova nel vano di lavoro, guardare attraverso l’aletta aperta del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi fino alla pinza dei pezzi grezzi.

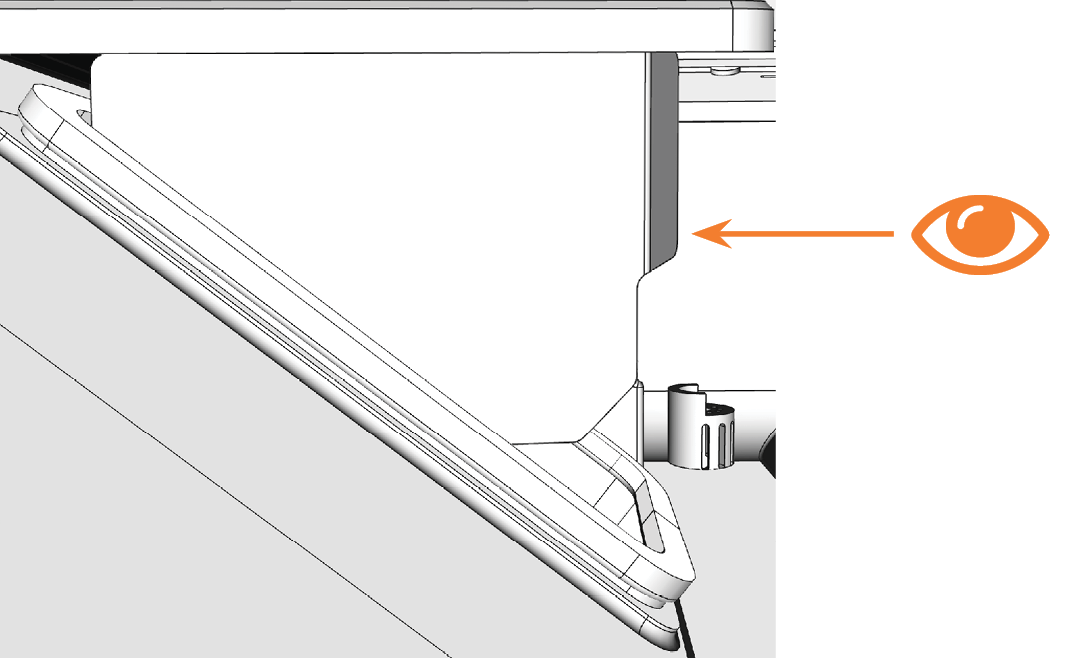

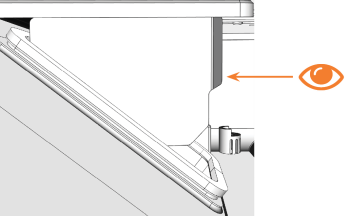

Controllo della pinza dei pezzi grezzi attraverso l’aletta del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi

2. Controllare se è presente un piccolo spazio uniforme tra le 2 cinghie di bloccaggio lungo tutta la lunghezza della pinza dei pezzi grezzi.

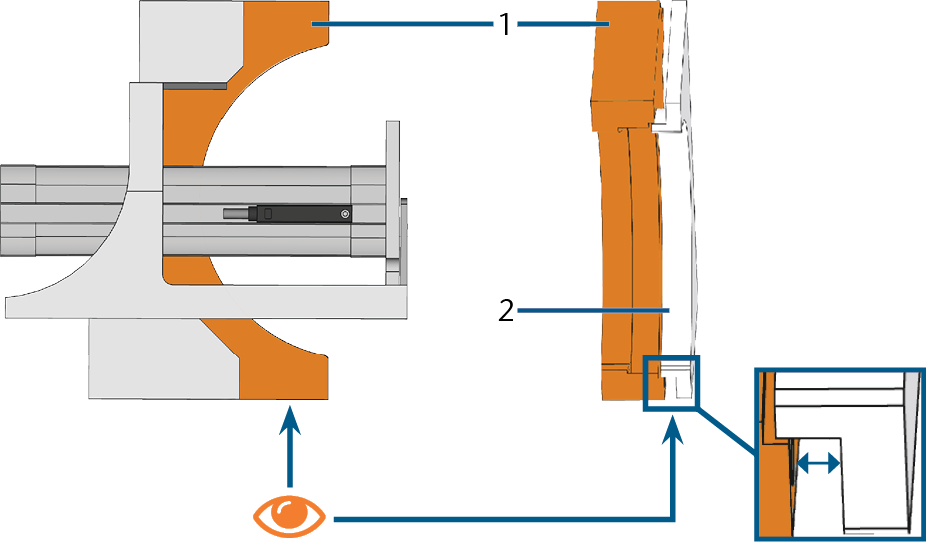

sinistra: vista laterale della pinza dei pezzi grezzi; destra: Spazio tra le cinghia di bloccaggio
1. Prima cinghia di bloccaggio (contrassegnato in arancione)
2. Seconda cinghia di bloccaggio
• Se c'è un piccolo spazio tra le 2 cinghie di bloccaggio lungo tutta la lunghezza della pinza dei pezzi grezzi, la pinza dei pezzi grezzi è aperta.
3. Controllare se ci sono detriti di lavorazione tra le cinghie di bloccaggio.

La pinza dei pezzi grezzi si è mossa lentamente?

La pinza dei pezzi grezzi si è mossa lentamente?

È possibile aprire e chiudere correttamente il portapezzi?

Come verificare:

1. Aprire il portapezzi selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.
2. Rimuovere eventuali pezzi grezzi dal portapezzi.
3. Controllare i seguenti punti:
   • Le cinghie di bloccaggio sono parallele una rispetto all’altra.
   • C'è un piccolo spazio uniforme tra le cinghie di bloccaggio.

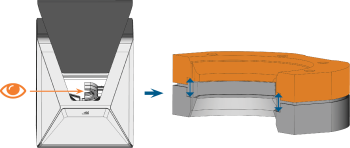

Portapezzi, 1 cinghia di bloccaggio contrassegnata in arancione; direzione di apertura/chiusura indicata dalle frecce

4. Chiudere il portapezzi selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.
5. Controllare i seguenti punti:
   • Le cinghie di bloccaggio sono parallele una rispetto all’altra.
   • Le cinghie di bloccaggio si sono spostate l'una verso l'altra.
6. Aprire, chiudere e controllare più volte il portapezzi.

La pinza e l’aletta del caricatore pezzi grezzi (asse girevole) sono bloccati?

Come verificare:

1. Aprire lo sportello del vano di lavoro.
2. Nel vano di lavoro:
   1. Controllare se ci sono oggetti nel raggio di rotazione dell’aletta del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi (asse girevole).
   2. Controllare se ci sono oggetti nel raggio di estensione della pinza dei pezzi grezzi.
3. Controllare se il portapezzi, incluse le sue fessurazioni, è contaminato da residui di lavorazione.
4. Aprire il compartimento multifunzione.
5. Nel compartimento multifunzione:
   1. Controllare se ci sono oggetti nel raggio di rotazione dell’aletta del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi (asse girevole).
   2. Controllare se ci sono oggetti nel raggio di estensione del cilindro della pinza dei pezzi grezzi.
6. Controllare se ci sono oggetti nella posizione di carico del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. (contrassegnata in arancione).


La posizione di carico (contrassegnato in arancione)

Raccomandazione

1. Aprire il portapezzi selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.
2. Rimuovere manualmente il pezzo grezzo dal portapezzi.
3. Chiudere il portapezzi selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.
4. Testare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi:
1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.
• Se sussistono le seguenti condizioni, la prova del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi ha avuto esito positivo:
1. Tutti pezzi grezzi sono stati regolarmente caricati e scaricati.
2. La pinza e l'asse girevole si sono mossi con andamento costante e regolare.
5. Se il test del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. non ha avuto esito positivo: Contattare il servizio clienti.

Raccomandazione

Il sensore potrebbe necessitare di una regolazione.

• Contattare il servizio clienti.

Raccomandazione

• Contattare il servizio clienti.

Raccomandazione

1. Pulire accuratamente la pinza dei pezzi grezzi.
2. Testare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi:
1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.
• Se sussistono le seguenti condizioni, la prova del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi ha avuto esito positivo:
1. Tutti pezzi grezzi sono stati regolarmente caricati e scaricati.
2. La pinza e l'asse girevole si sono mossi con andamento costante e regolare.
3. Se il test del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. non ha avuto esito positivo: Contattare il servizio clienti.

Raccomandazione

• Contattare il servizio clienti.

Raccomandazione

Raccomandazione

1. Rimuovere tutti gli oggetti che bloccano l'asse girevole e la pinza dei pezzi grezzi.
2. Pulire accuratamente il portapezzi.
3. Testare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi:
1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.
• Se sussistono le seguenti condizioni, la prova del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi ha avuto esito positivo:
1. Tutti pezzi grezzi sono stati regolarmente caricati e scaricati.
2. La pinza e l'asse girevole si sono mossi con andamento costante e regolare.
4. Se il test del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. non ha avuto esito positivo: Contattare il servizio clienti.

Raccomandazione

1. Pulire accuratamente il portapezzi.
2. Testare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi:
1. Montare dei pezzi grezzi di materiali diversi su tutti gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..
2. Caricare e scaricare manualmente i pezzi grezzi.
• Se sussistono le seguenti condizioni, la prova del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi ha avuto esito positivo:
1. Tutti pezzi grezzi sono stati regolarmente caricati e scaricati.
2. La pinza e l'asse girevole si sono mossi con andamento costante e regolare.
3. Se il test del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. non ha avuto esito positivo: Contattare il servizio clienti.

Raccomandazione

Potrebbe essere stato un problema temporaneo.

• Riavviare il job.

Raccomandazione

• Contattare il servizio clienti.
