Si applica a: Macchine dentali

Fresatura dello zirconio

Come fresare lo zirconio? Esistono linee guida per il nesting dei dischi in zirconio?

• Fresatura dello zirconio
• • Introduzione
  • • Pinza di serraggio
    • DentalCNC
  • Macchine adatte all'ossido di zirconio
  • Utensili per la lavorazione dello zirconio
  • Impostazione corretta delle barre
  • • Posizionamento di barre in direzione X e Y
    • Posizionamento di barre in direzione Z
  • Raccomandazioni speciali per il nesting di oggetti nei dischi in zirconio traslucidi.
  • • Oggetti di piccole e medie dimensioni
    • Oggetti di medie dimensioni
    • Ponte a più unità con una barra di sinterizzazione e vari oggetti piccoli

Introduzione

Pinza di serraggio

Se si vogliono ottenere risultati perfetti, è necessario prestare attenzione ai punti seguenti:

• La pinza di serraggio del mandrino deve essere serrata saldamente, altrimenti l’utensile verrà premuto nella pinza di serraggio.
• La pinza di serraggio del mandrino deve essere pulita e priva di grasso all’interno, altrimenti le imperfezioni rotazionali durante la lavorazione degraderanno i risultati della lavorazione oltre a rischiare di provocare rotture degli utensili.
• Il file .stl deve essere privo di errori di progettazione .

DentalCNC

Per migliorare l'affidabilità del processo, si consiglia quanto segue:

• Attivare l’opzione Lavorazione singola in DentalCAM.
• Aggiungere almeno 1 utensile di backup al magazzino utensili e in caso di rottura utensile.

Macchine adatte all'ossido di zirconio

Macchina	Lavorazione a umido / a secco	Materiale	Portablocco supportato
K4 / K4 edition	Lavorazione a secco	Dischi Solo K4 edition: Blocchi	Solo K4 edition: Portablocco
K5 / K5+	Lavorazione a secco	Dischi, Blocchi	Portablocco
N4 / N4+	Lavorazione a umido	Blocchi
R5	Lavorazione a secco	Dischi, Blocchi	Portablocco
S1	Lavorazione a secco	Dischi, Blocchi	Portablocco
S2 / S5	Lavorazione a secco	Dischi, Blocchi	Portablocco
Z4	Lavorazione a umido	Blocchi

Utensili per la lavorazione dello zirconio

Codice di corrispondenza (4 assi tranne E4)	Codice di corrispondenza (5 assi più E4)	Diametro del bordo di taglio	Geometria del tagliente	Denti	DentalCAM 7	DentalCAM 8
Z060–R2D–35	Z060–R2D–40	0,6 mm	Raggio	2	Sì	Sì
Z100–R2–35	Z100–R2–40	1,00 mm	Raggio	2	Sì	Sì
Z100–R2D–35	Z100–R2D–40	1,00 mm	Raggio	2	Sì	Sì
Z120–F2D–35	Z120–F2D–40	1,20 mm	Piatto	2	Sì	Sì
Z200–R3–35	Z200–R3–40	2,00 mm	Raggio	3	Sì	Sì
Z200–R3D–35	Z200–R3D–40	2,00 mm	Raggio	3	Sì	Sì
-	Z200-R3D–40-T	2,00 mm	Raggio	3	No	Sì

Raccomandiamo vivamente l’uso di utensili originali vhf per ottenere risultati ottimali e una lunga durata utile della macchina e dei suoi componenti.

Impostazione corretta delle barre

Posizionamento di barre in direzione X e Y

Corretto	Errato	Descrizione
		Posizionare le barre uniformemente su tutti i lati Se le barre vengono posizionate su un solo lato, è possibile che si verifichino delle vibrazioni durante la lavorazione. Questo può provocare il danneggiamento dell’utensile o del pezzo grezzo. Corretto (sinistra): barre su tutti i lati dell’oggetto Errato (destra): barre su un solo lato dell’oggetto
		Posiziona le barre ad una distanza sufficiente l’una dall’altra Se non c’è abbastanza spazio tra le barre, l’ugello dell’aria del mandrino potrebbe non essere in grado di soffiare via gli sfridi come richiesto, il che potrebbe danneggiare l’utensile. Corretto (sinistra): Distanza sufficiente tra le barre Errato (destra): Distanza troppo ridotta tra le barre
		Impostare abbastanza barre Impostare almeno 3 barre per ciascun oggetto. Gli oggetti multi-unità richiedono generalmente 2 barre per ciascuna unità. Diversamente, durante la lavorazione, potrebbero verificarsi vibrazioni in grado di danneggiare il pezzo grezzo o l’utensile. Corretto (sinistra): Abbastanza barre impostate Errato (destra): Troppo poche barre impostate

Posizionamento di barre in direzione Z

• Posiziona tutte le barre sull’equatore. Se l’equatore si trova sulla linea di preparazione, posizionare la barra a ca. 1 mm sopra l’equatore.

È necessario posizionare tutte le barre completamente sull’oggetto.

La barra nella figura seguente è posizionata troppo in alto. Solo una parte della barra è posizionata sull’oggetto.

La barra nella figura seguente è posizionata troppo in basso. Solo una parte della barra è posizionata sull’oggetto. Inoltre la barra è posizionata sulla linea di preparazione.

La barra nella figura seguente è posizionata correttamente sull’equatore.

Raccomandazioni speciali per il nesting di oggetti nei dischi in zirconio traslucidi.

I dischi in zirconio traslucidi possono essere molto delicati e facili da danneggiare o graffiare. Si raccomanda pertanto di seguire i passaggi generali riportati di seguito quando si esegue il nesting di oggetti in dischi in zirconio traslucidi.

• Se possibile, eseguire il nesting degli oggetti dal centro al bordo del disco.
• Se si attiva l'opzione Disattivare la distanza di sicurezza dal bordo del pezzo grezzo nelle impostazioni DentalCAM, montare i dischi solo direttamente nel portapezzi. Non usare il caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi.
• Se si aggiungono oggetti a un disco e lo si lavora più volte, seguire le linee guida per gli oggetti di diverse dimensioni riportate di seguito.

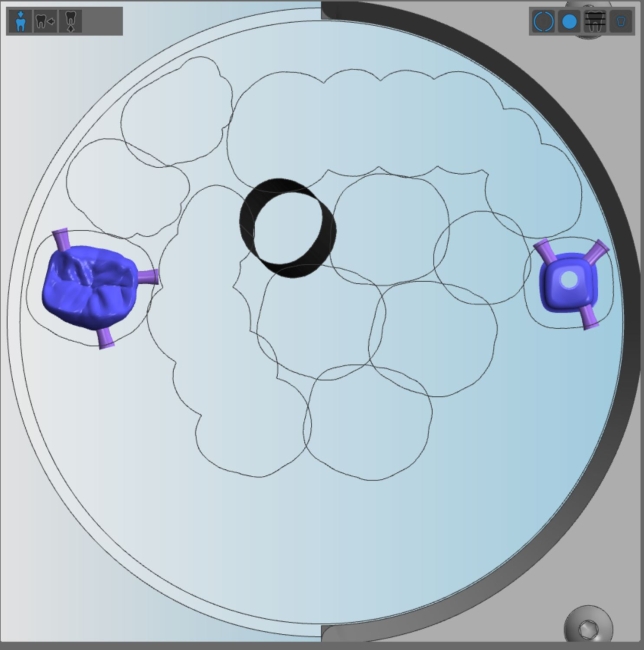

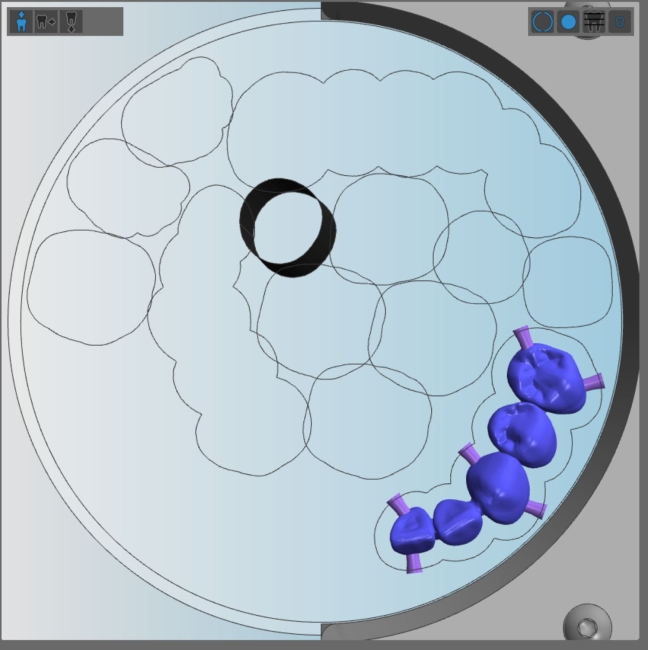

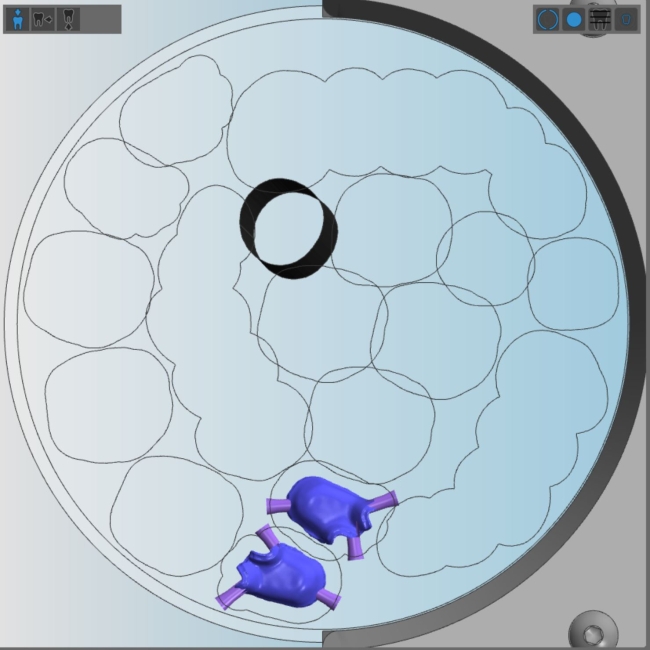

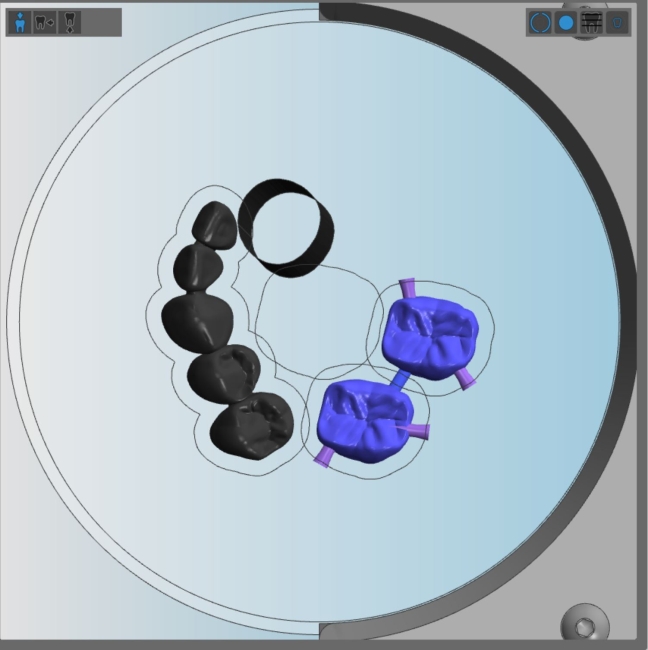

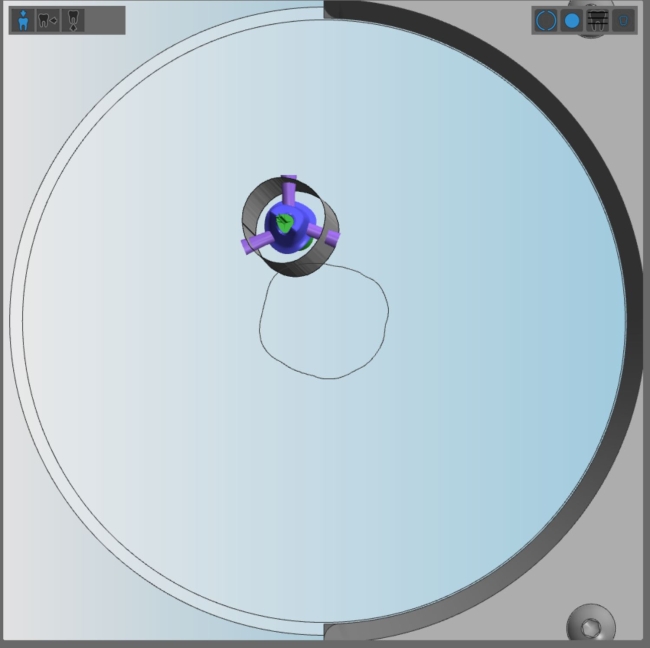

Oggetti di piccole e medie dimensioni

Se si lavora un disco più volte, si raccomanda di eseguire il nesting di oggetti di piccole e medie dimensioni nel modo seguente:

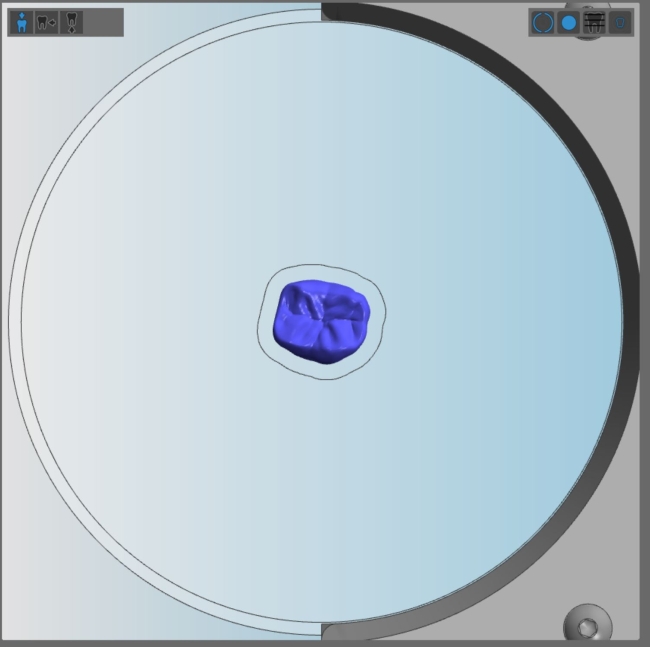

1. Posizionare un oggetto piccolo e rotondo al centro del disco.
2. Posizionare gli oggetti successivi intorno al primo oggetto.
3. Continuare a nestare gli oggetti dall'interno verso l'esterno.
• È stato eseguito il nesting di oggetti dal centro del pezzo grezzo verso il bordo.

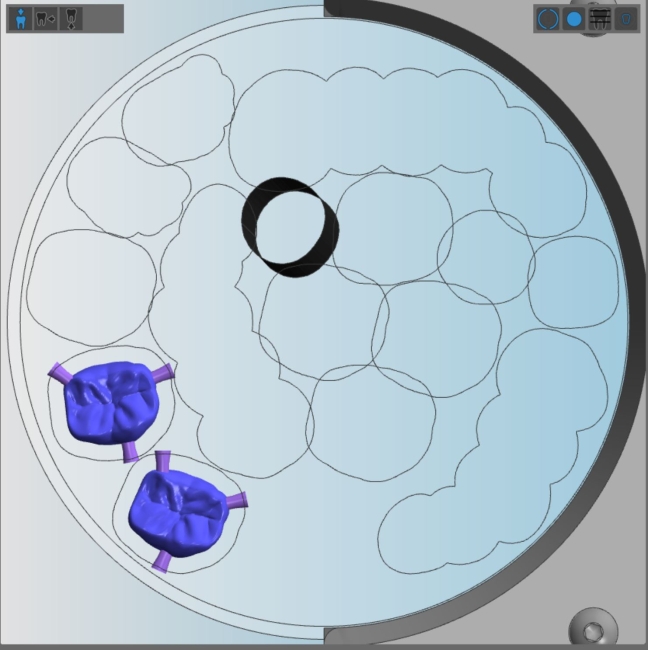

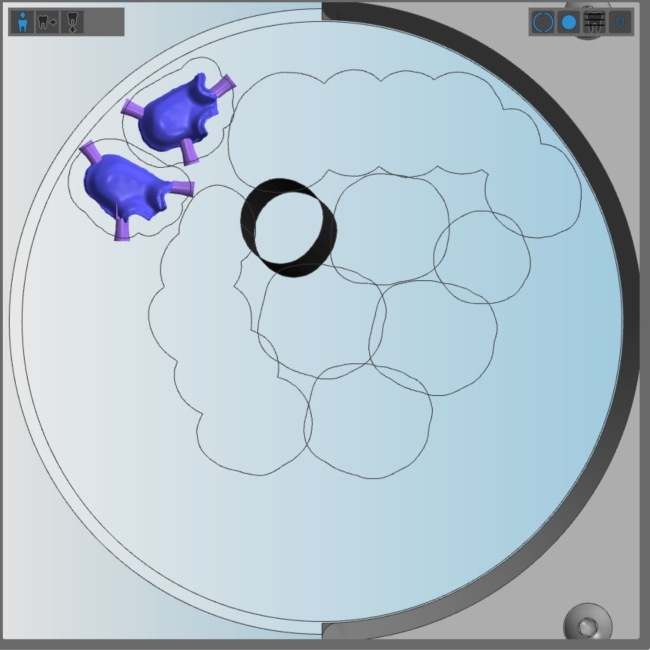

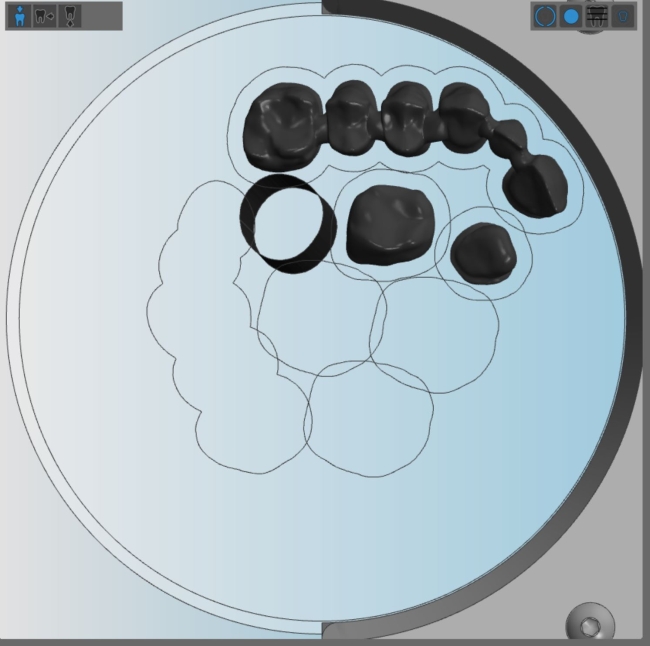

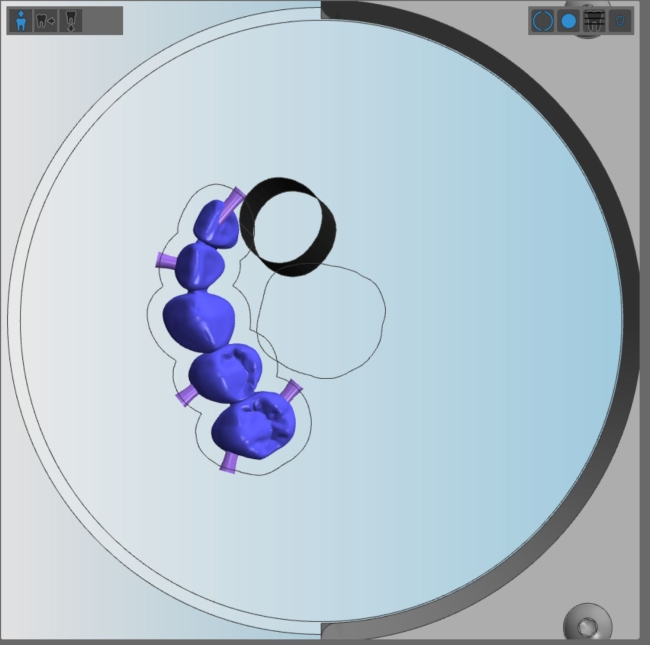

Esempio:

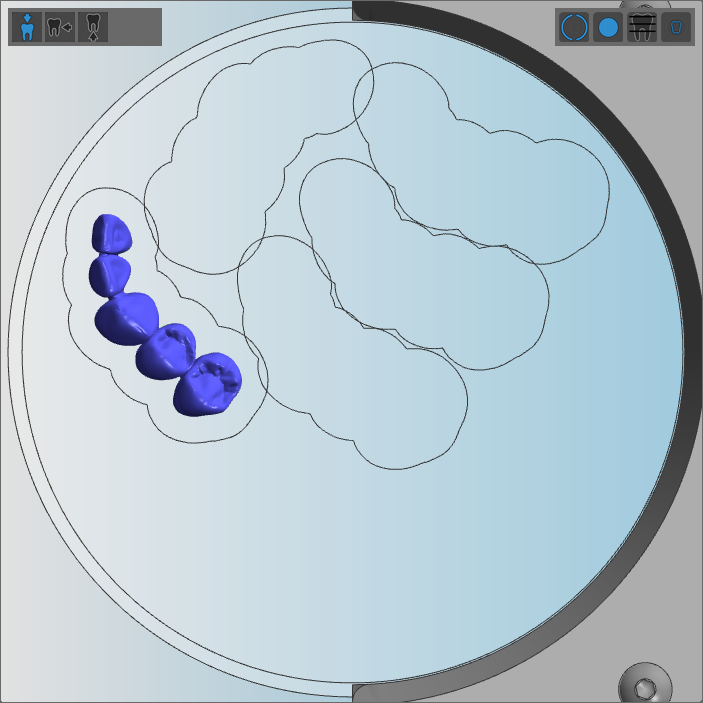

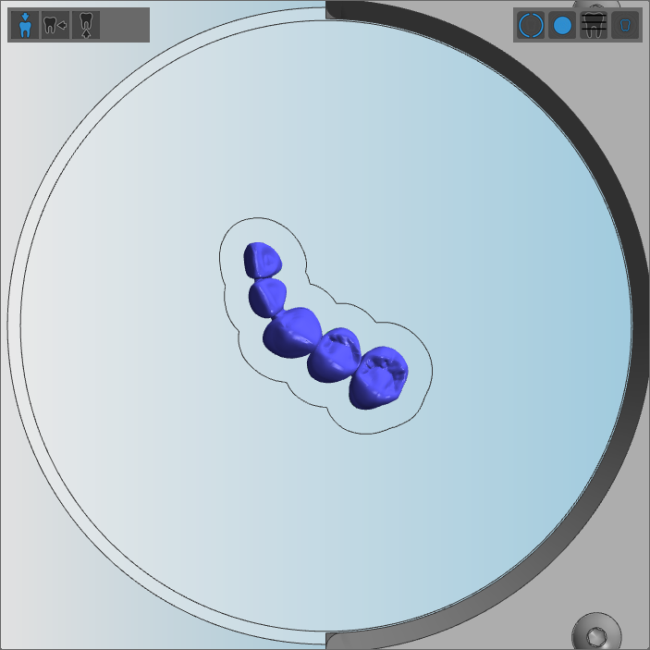

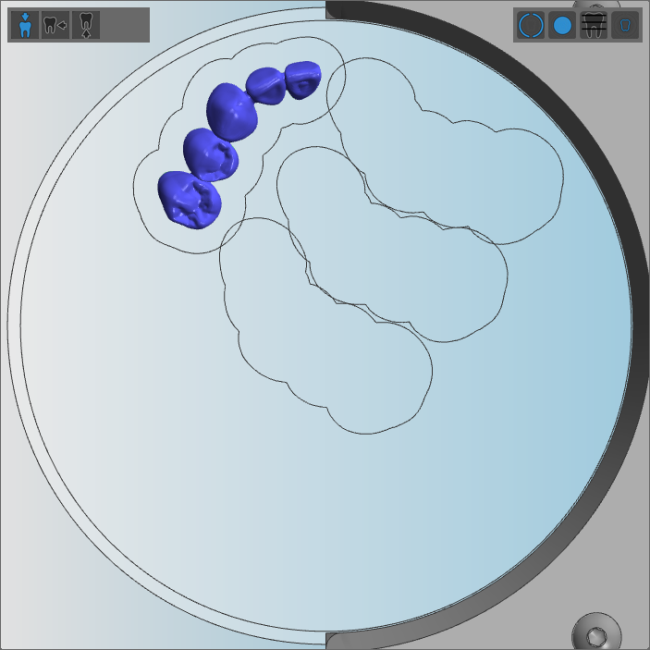

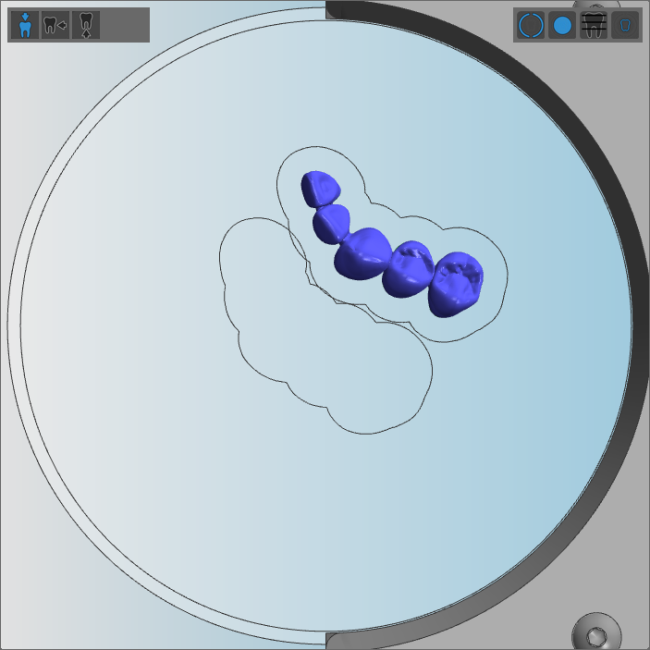

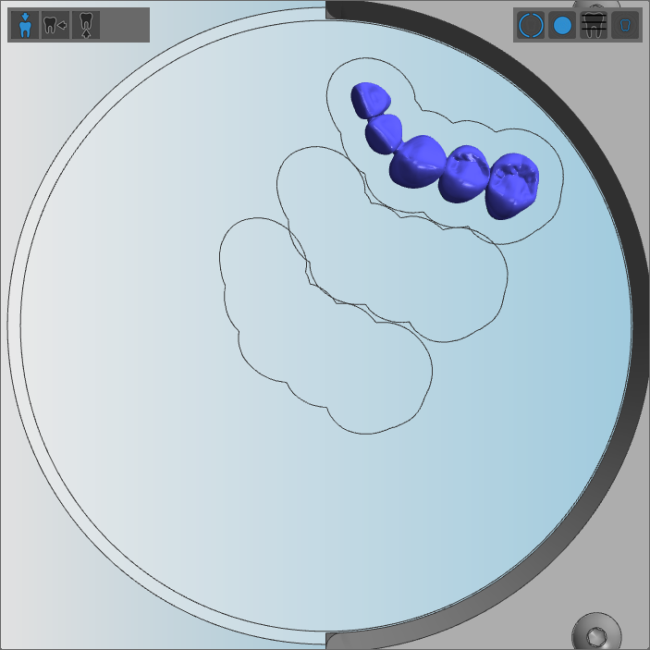

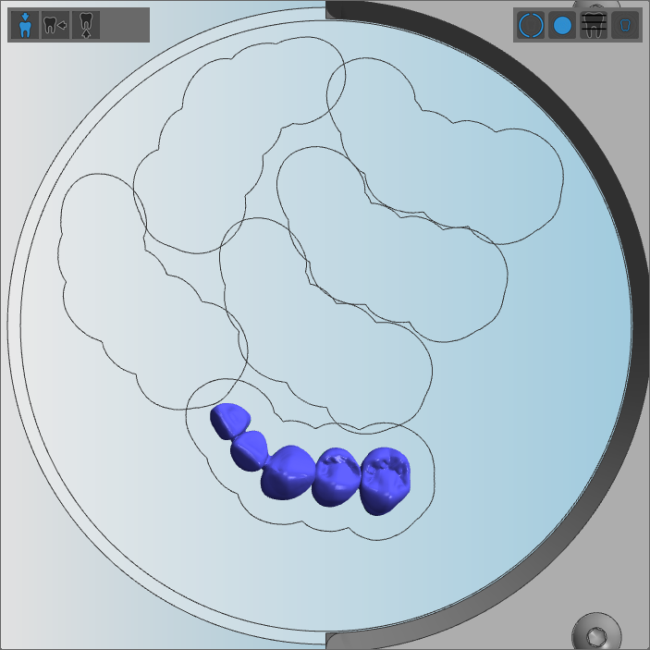

Oggetti di medie dimensioni

Se si lavora un disco più volte, si raccomanda di eseguire il nesting di oggetti di medie dimensioni nel modo seguente:

1. Posizionare il primo oggetto al centro del disco.
2. Posizionare l'oggetto successivo adiacente al primo oggetto.
3. Continuare a nestare gli oggetti dall'interno verso l'esterno.
• È stato eseguito il nesting di oggetti dal centro del pezzo grezzo verso il bordo.

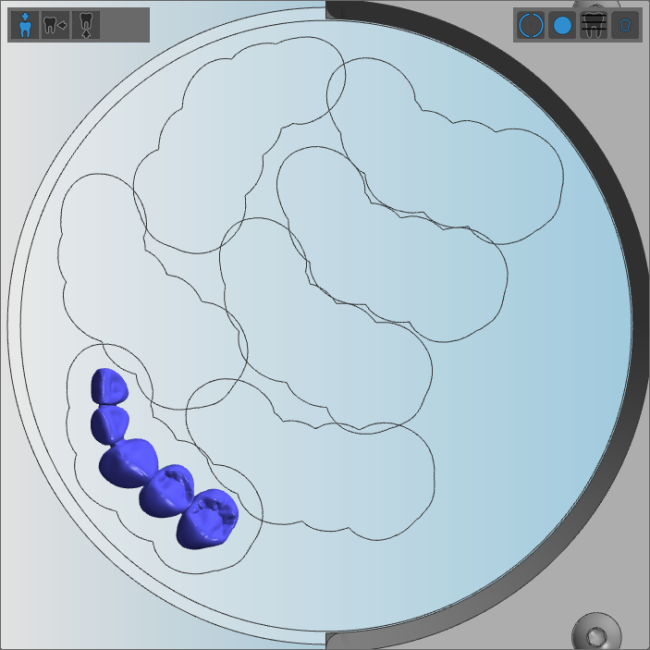

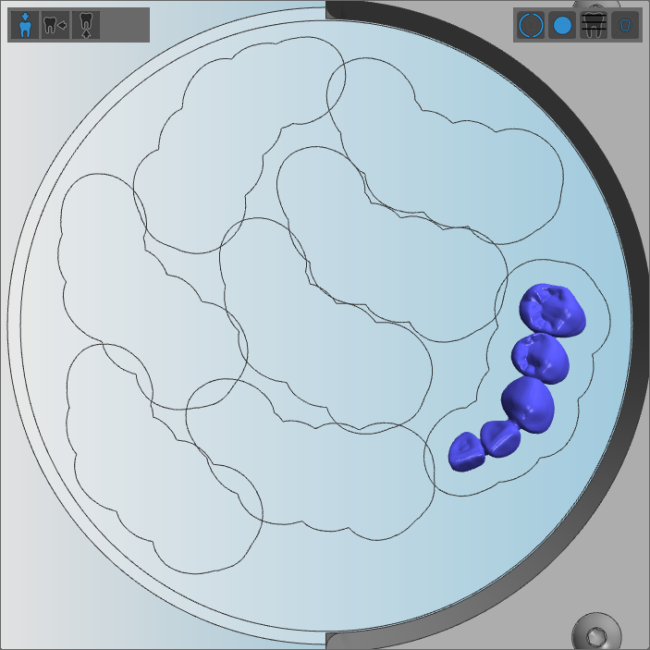

Esempio:

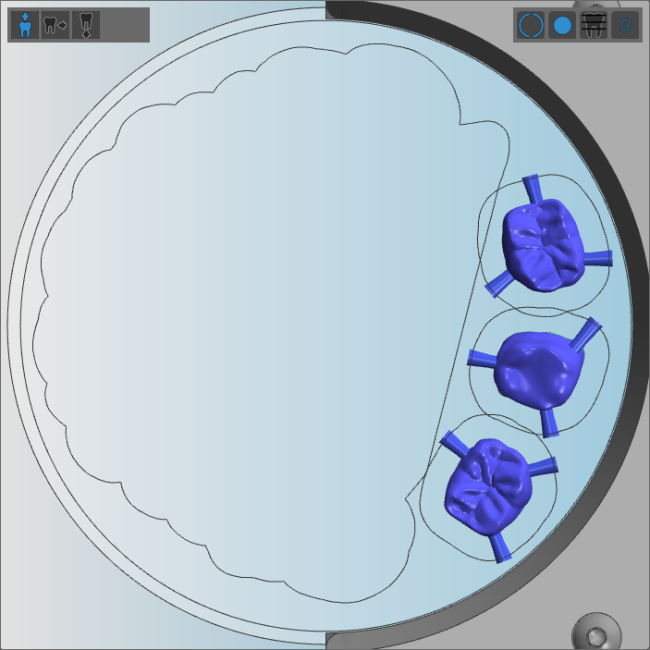

Ponte a più unità con una barra di sinterizzazione e vari oggetti piccoli

Se si lavora un disco più volte, si raccomanda di eseguire il nesting dei suddetti oggetti nel modo seguente:

1. Posizionare il ponte a più unità sul lato sinistro del disco. In caso contrario, non si potrebbe riutilizzare il disco, perché la sua stabilità dopo la rimozione del ponte sarebbe troppo bassa.
2. Eseguire il job.
3. Posizionare gli oggetti più piccoli nell'area restante.

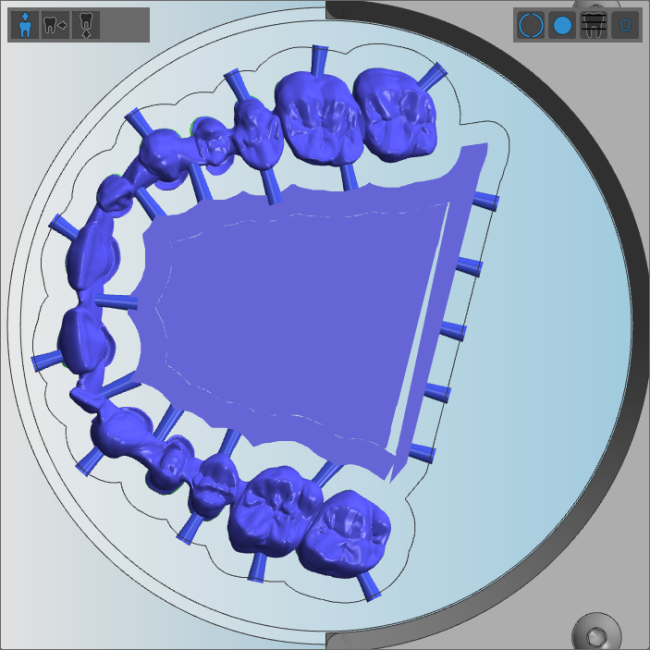

Esempio:

L’area di lavoro degli oggetti non deve sovrapporsi nei pezzi grezzi in CoCr e Titanio.

L’area di lavoro degli oggetti non deve sovrapporsi nei pezzi grezzi in CoCr e Titanio.
