Preparazione dei file STL per ottenere risultati di lavorazione ottimali
Come devo preparare i file STL nella mia applicazione CAD? Come posso migliorare i miei file STL? Quali sono gli errori più comuni nella preparazione dei file STL?
È necessario creare i dati 3D degli oggetti che si desidera fabbricare con un’applicazione CAD esterna. È quindi necessario importare questi oggetti in DentalCAM e impostare i parametri necessari in modo tale che DentalCAM sappia come gestire gli oggetti. Seppure non abbiamo modo di essere utili nell’utilizzo dell’applicativo CAD, vogliamo contribuire ad evitare gli errori più comuni tipici della preparazione dei file STL per l’importazione.
I file STL problematici possono dare origine a restauri imperfetti o rotture degli utensili. Di seguito vengono forniti alcuni suggerimenti per evitare errori comuni durante la preparazione dei file STL.
Correggere gli errori nei file STL con il programma CAD e/o esportarli con le impostazioni appropriate.
Linea di preparazione troppo sottile
Se la linea di preparazione dell’oggetto è troppo sottile, alcune parti dell’oggetto potrebbero rompersi.

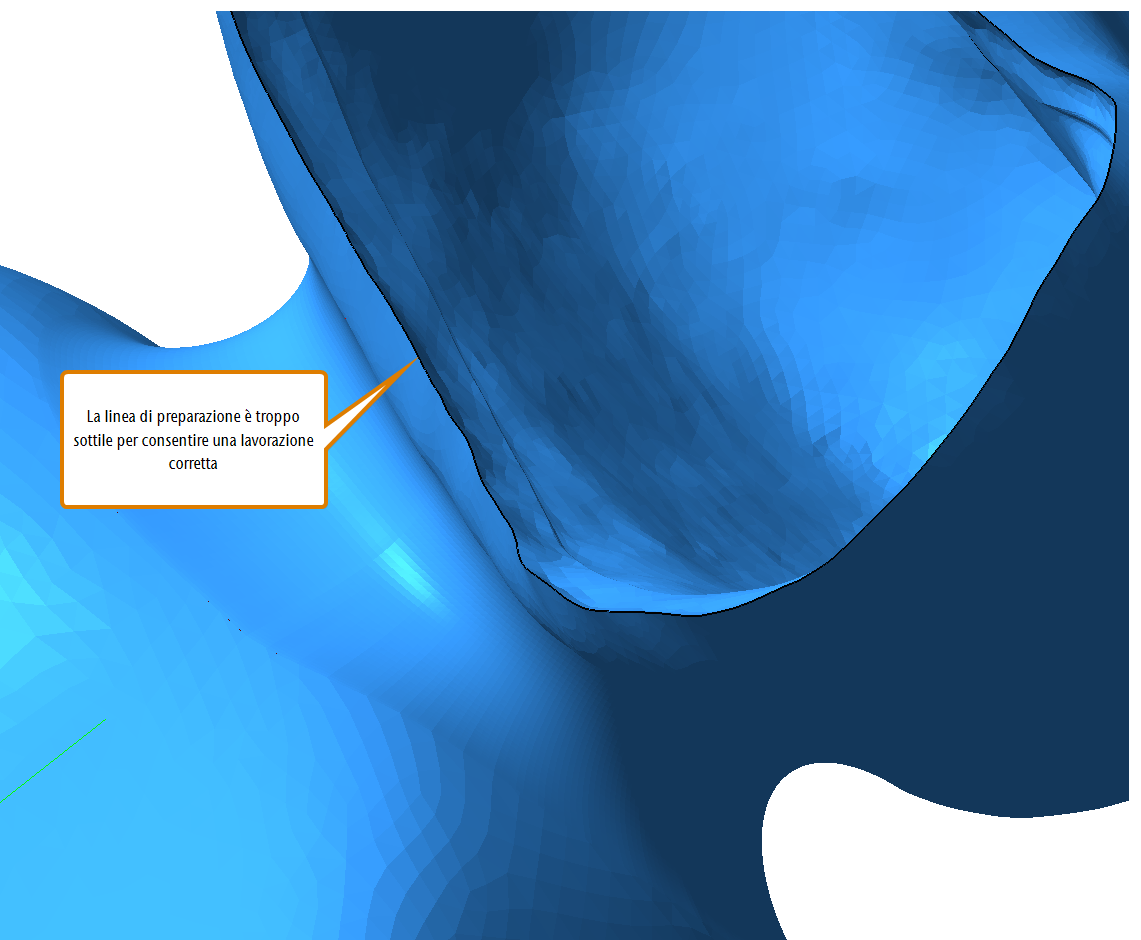

Un file STL in cui la linea di preparazione troppo sottile
Errore nella linea di preparazione
Se la linea di preparazione dell’oggetto presenta errori, il risultato della lavorazione diventerà inutilizzabile.

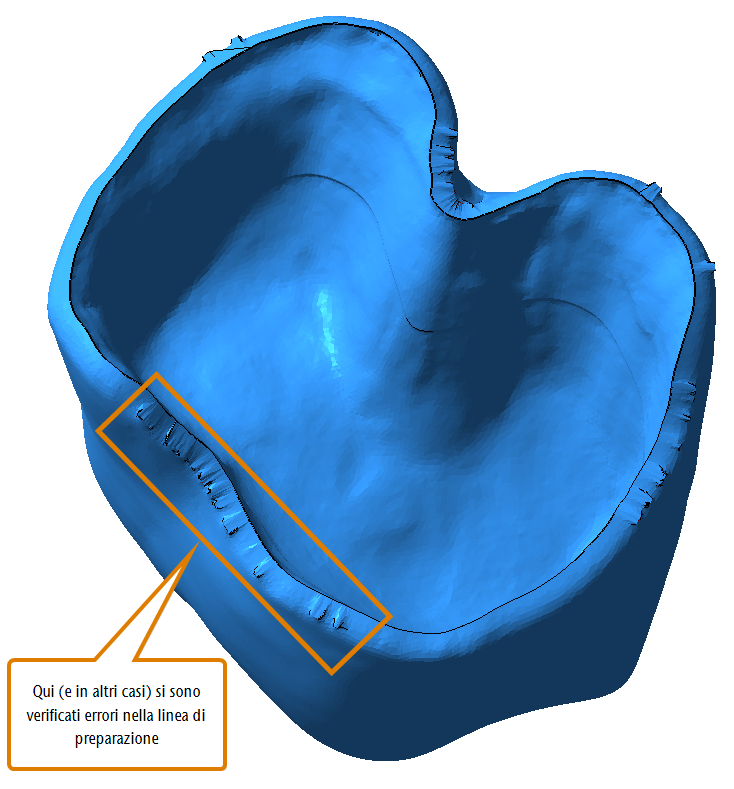

Un file STL con errori nella linea di preparazione
Superficie troppo ruvida
Se la superficie dell’oggetto è troppo ruvida, potrebbero verificarsi problemi con i raccordi.

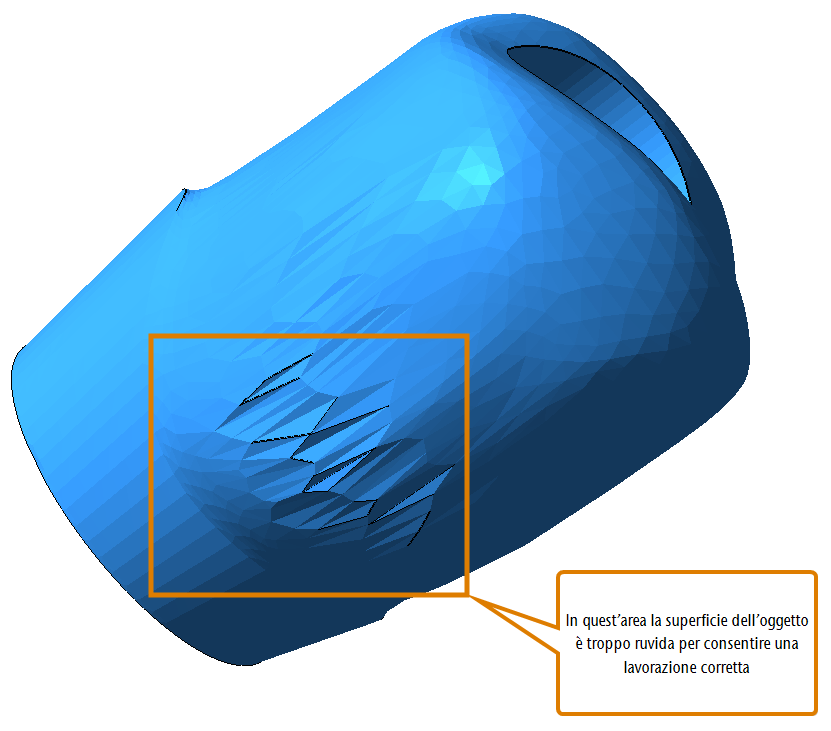

Un file STL in cui la superficie dell’oggetto è troppo ruvida
Risoluzione troppo bassa o troppo alta – triangoli troppo grandi o troppi triangoli
Gli oggetti nei file STL sono fatti di triangoli. Maggiore è la risoluzione dei file STL, più triangoli verranno utilizzati, diventando più piccoli. Più triangoli significa più dettagli di superficie.
Se la risoluzione del file STL è troppo bassa, i triangoli diventeranno troppo grandi e sulla superficie non ci saranno sufficienti dettagli per ottenere una lavorazione corretta.

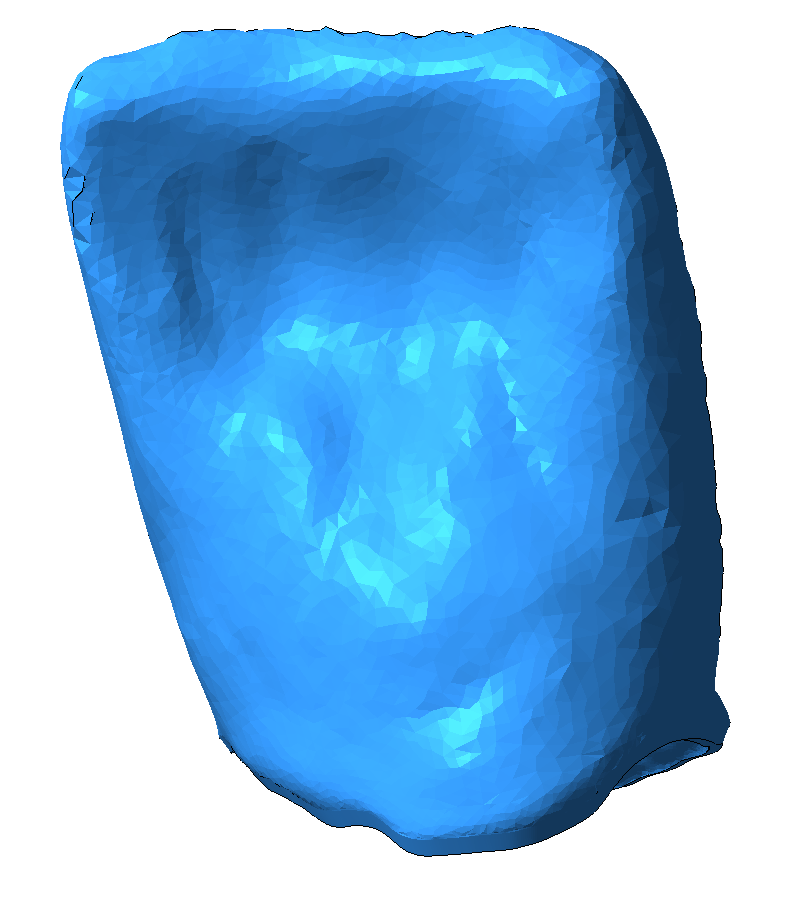

Un file STL con una bassa risoluzione, per cui vengono creati grandi triangoli
Se la risoluzione del file STL è troppo alta, la dimensione del file aumenterà molto, il che comporta lunghi tempi di caricamento ed elaborazione. Questi file STL conterranno più dettagli di superficie di quanti possa processarne la macchina.

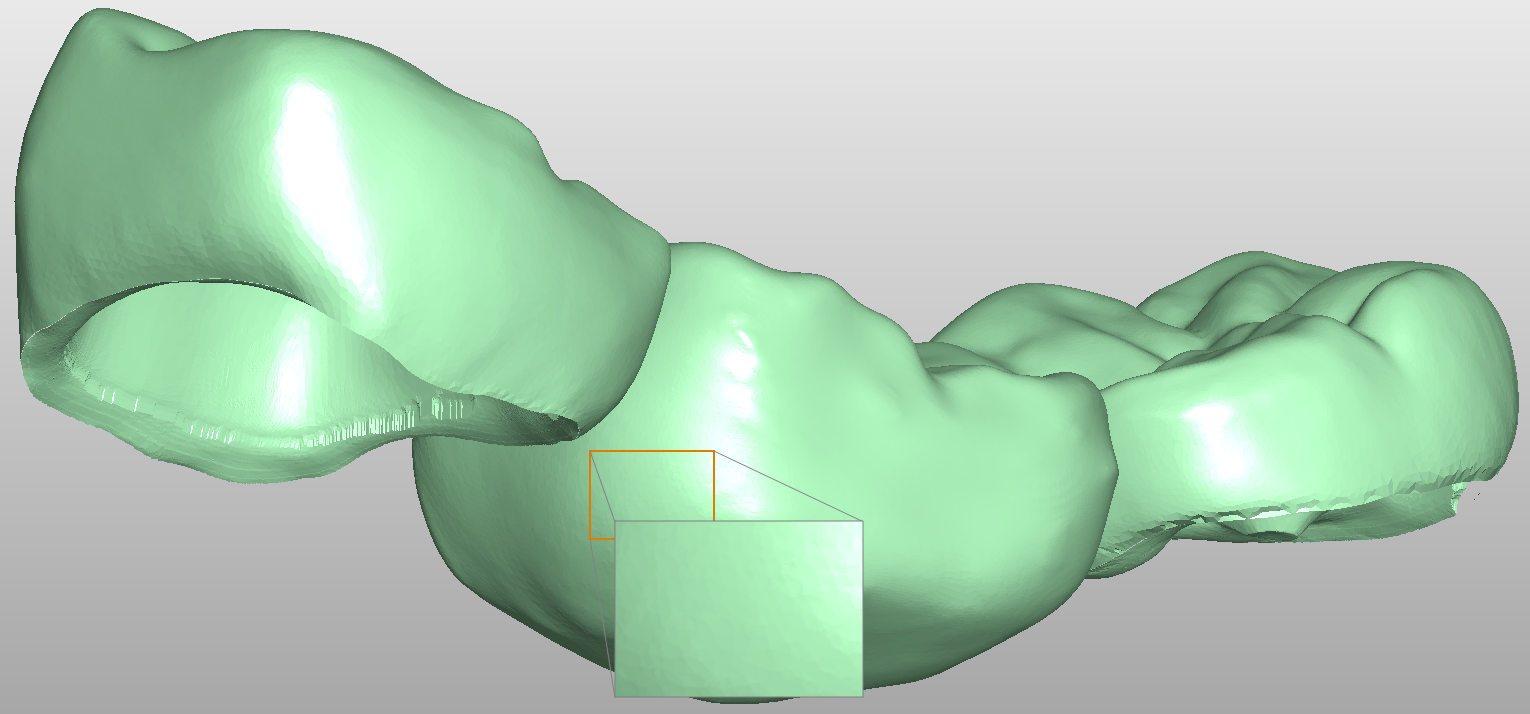

Ponte di 3 unità con troppi dettagli di superficie (42 MB)
|
Indicazione |
Dimensione tipica del file STL |
|---|---|
|
Abutment |
3 MB |
|
Annesso |
4 MB |
|
Bite splint |
15 MB |
|
Ponte |
5 MB (5 unità) 25 MB (14 unità) |
|
Coping |
6 MB |
|
Corona (singola; completamente anatomica) |
3 MB |
|
Barra impianto |
6 MB |
|
Inlay |
4 MB |
|
Stampo modello |
4 MB |
|
Ponte avvitato |
7 MB (14 unità) |
|
Corona telescopica |
2 MB |
|
Veneer |
2 MB |
Errori interdentali
Se ci sono superfici errate tra i denti, il risultato della lavorazione diventerà inutilizzabile.

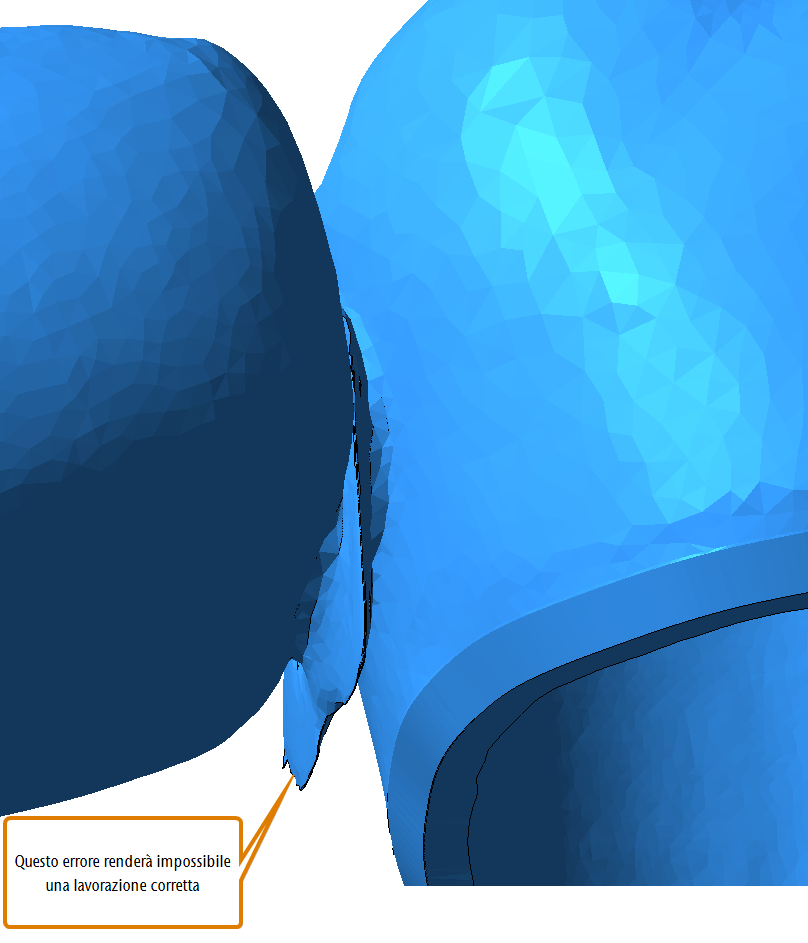

Un file STL con un errore interdentale
Angoli acuti
Gli angoli acuti faranno sì che lo spessore del materiale diventi infinitamente piccolo sulla punta.

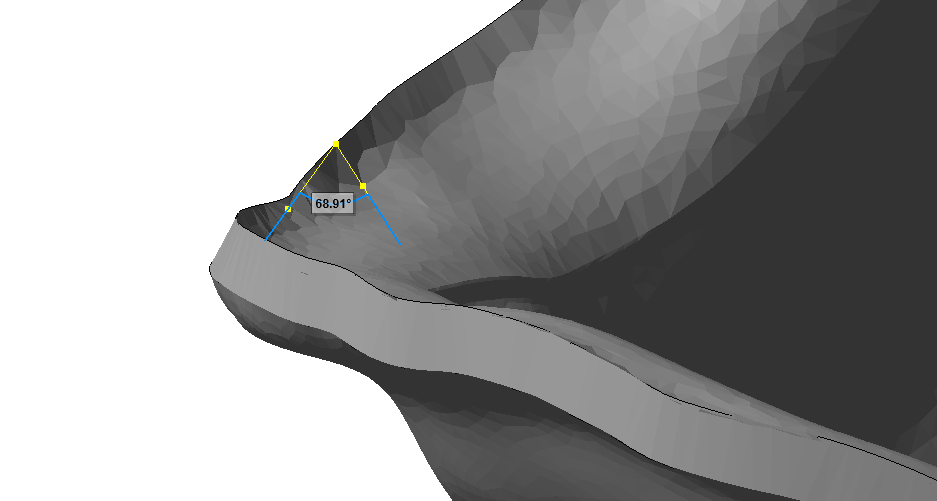

Un file STL con un angolo acuto
