Fresatura di bite dentali termoformati

Preparare i pezzi grezzi: Panoramica

Prerequisiti

• Modello di arcata dentale adatto come file STL da un programma CAD

• Apparecchiatura di stampa 3D per creare il modello di arcata dentale

• Apparecchiatura per la termoformatura di bite dentali

Esecuzione

1. Creare un job in TrimCAM con il modello dell'arcata dentale dal proprio programma CAD. Assicurarsi che i requisiti per i file STL siano soddisfatti.

    Creazione di nuovi job

    Requisiti per il file STL

   TrimCAM aggiunge un alloggiamento specifico per vhf sulla parte inferiore del modello di arco dentale, per il fissaggio nella macchina.

2. Utilizzando il software della stampante 3D, importare da TrimCAM il modello dell'arcata dentale modificato. Il file STL viene salvato nella directory di esportazione assegnata al momento dell'installazione di TrimCAM.

    Installazione

3. Stampare il modello dell'arcata dentale con la propria stampante 3D. Assicurarsi che i requisiti per la stampa in 3D siano soddisfatti.

    Requisiti per la stampa in 3D

    Verificare la qualità della stampa 3D con campioni di prova

4. Termoformare il bite dentale. Controllare quanto segue:

   • Il modello dell'arcata dentale è posizionato al centro dell'unità.

   • Il modello dell'arcata dentale si trova su una superficie piana e non è ancorato.

5. Verificare se il pezzo grezzo soddisfa i requisiti per una corretta lavorazione.

    Requisiti del pezzo grezzo finito

Requisiti per il file STL

• Utilizzare il programma CAD per assicurarsi che il file STL esportato sia conforme ai seguenti requisiti:

• Il file STL può contenere un solo oggetto. Unire i sotto-oggetti esistenti (ad es. i singoli denti) in un unico oggetto.

• Il modello dell’arcata dentale deve essere sufficientemente alto per il posizionamento della linea di taglio.

• Il modello dell'arcata dentale non deve contenere fori.



• Il modello dell'arcata dentale non deve contenere alcuna traversa tra le file di denti.



• La parte inferiore del modello dell’arcata dentale deve essere piatta.

• Per i modelli dell’arcata dentale cava, lo spessore della parete deve essere di almeno 1,5 mm.



• Le scritte sui denti devono essere in rilievo.

• Le scritte sulle gengive devono essere incise.

• Le scritte devono essere posizionate a una distanza sufficiente dalla linea di taglio desiderata.

• Non è consentito apporre scritte sul lato inferiore del modello dell’arcata dentale.

• Il nome del file non deve contenere dieresi o caratteri speciali.

Requisiti per la stampa in 3D

• Quando si prepara il modello per la stampa in 3D, tenere presente quanto segue:

• I migliori risultati di fresatura si ottengono se la parte inferiore del modello non viene modificata e se si evitano strutture di supporto.

• Qualora siano necessarie strutture di supporto:

  • le strutture di supporto sul lato inferiore piatto devono essere rimovibili senza residui.

  • Le strutture di supporto non devono essere posizionate nell'alloggiamento per il fissaggio.



Arancione: solo strutture di supporto rimovibili
Rosso: nessuna struttura di supporto

• Se è necessaria un'apertura di drenaggio per la resina sull'alloggiamento per il fissaggio, questa deve essere posizionata nell'ampio incavo del supporto.

• Non è consentito l'uso di scritte/marcature in rilievo.

• Per assicurarsi che i pezzi grezzi siano saldamente montati nella macchina, verificare se necessario le impostazioni di stampa con un campione di prova.

   Verificare la qualità della stampa 3D con campioni di prova

• Lavorare il modello dell'arcata dentale dopo la stampa:

  AVVISO! Attenersi alle informazioni sulla pulizia e sull'indurimento riportate nella documentazione della stampante e della resina.

1. Stampante a resina: Prima della polimerizzazione finale, pulire il modello dell'arcata dentale. In particolare, rimuovere tutti i residui dall'alloggiamento per il fissaggio. Se necessario, utilizzare una spazzola.

2. Stampante a resina: Lasciare indurire completamente il modello dell'arcata dentale.

3. Verificare la corretta geometria del modello dell'arcata dentale.

    Requisiti del pezzo grezzo finito

4. Rimuovere completamente le strutture di supporto.

5. Stampante a filamento: Se necessario, rimuovere i residui nei punti di transizione tra i contorni.

Verificare la qualità della stampa 3D con campioni di prova

Le impostazioni di stampa e la qualità risultante sono fondamentali per un montaggio affidabile dei pezzi grezzi nella macchina. In particolare, il cosiddetto effetto piede d'elefante può compromettere il montaggio per il fissaggio del pezzo grezzo. L’eccessiva espansione degli strati stampati provoca innanzitutto una deformazione del modello.

Per verificare la qualità di stampa e assicurare il montaggio nella macchina, è possibile creare un campione di prova e testare il montaggio. Il campione di prova è pronto per voi:

Download



1. Stampare il campione di prova con le impostazioni normalmente utilizzate per i pezzi grezzi.

2. Preparare il campione di prova come si fa normalmente con i pezzi grezzi.

3. Posizionare il campione di prova in verticale nella macchina:

   1. Portare il campione di prova con la zoccolatura rivolta verso il basso sul pistone a molla.

   2. Premere il campione di prova sul portapezzi fino al contatto con la zoccolatura.









4. Controllare quanto segue:

   • Non si riscontra l’effetto zampa d'elefante.









   • Il campione di prova può essere spinto sul pistone a molla fino a quando la zoccolatura si appoggia sul portapezzi.

   • La zoccolatura del campione di prova si trova in piano sulla superficie di contatto.





   • Il campione di prova è ben saldo e non traballa.

5. Se necessario: Modificare le impostazioni di stampa e ripetere il test. Se necessario, contattare il produttore della stampante 3D.

6. Utilizzare le impostazioni di stampa determinate per la stampa del pezzo grezzo.

Requisiti del pezzo grezzo finito

• Assicurarsi che il pezzo grezzo finito soddisfi i seguenti requisiti. In caso contrario, la lavorazione potrebbe non andare a buon fine.

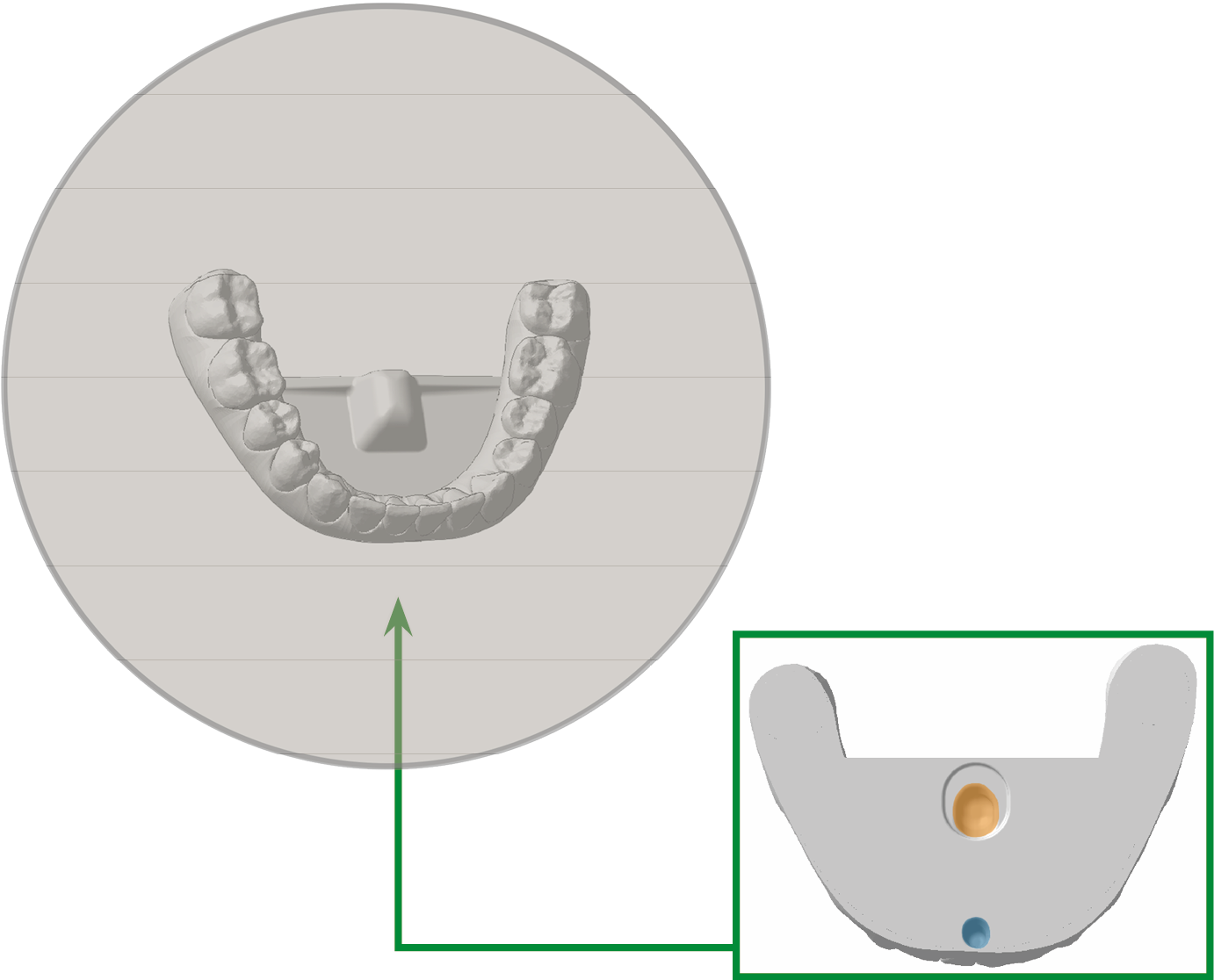

• Il modello dell'arcata dentale si trova al centro del pezzo grezzo finito.





• L'alloggiamento per il fissaggio è progettato correttamente e simmetrico.



  Alloggiamento per il fissaggio corretto

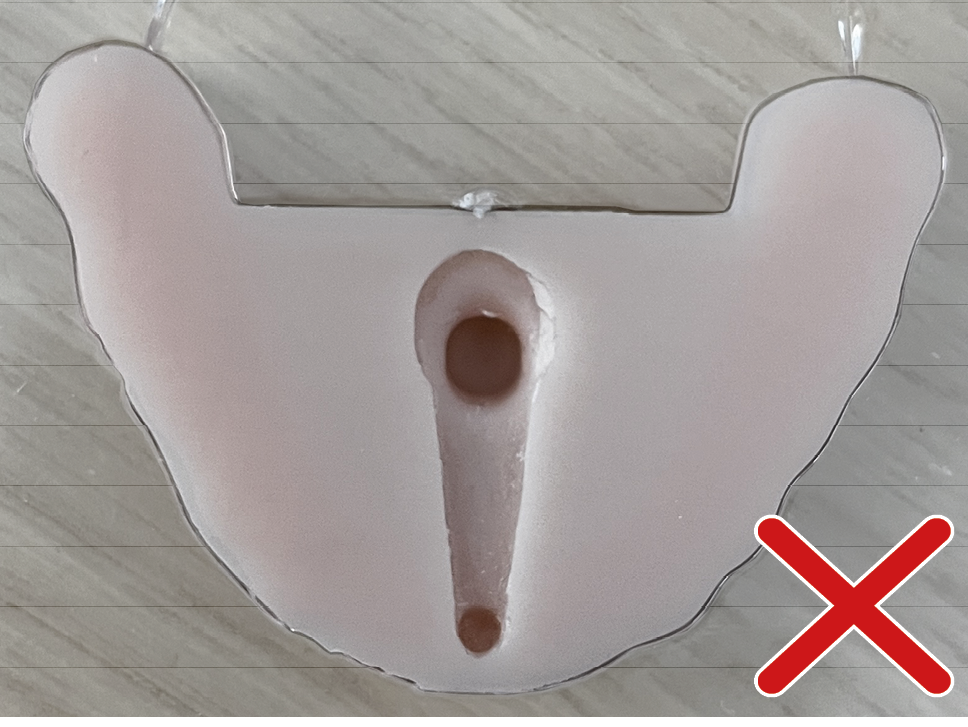

  Alloggiamento per il fissaggio asimmetrico



  Alloggiamento con incavi troppo piccoli / inaccessibili

  In caso di errori, è necessario verificare se sono già contenuti nel file STL di TrimCAM o se gli errori si sono verificati durante la stampa in 3D.

• Il pezzo grezzo è privo di irregolarità sul lato inferiore e l'alloggiamento per il fissaggio è privo di residui.

• Quando lo si monta nella macchina, il pezzo grezzo si blocca saldamente sul portapezzi e non può più essere spostato.

Qual è il prossimo passo?

 Montaggio e rimozione dei pezzi grezzi
