Collegamento della macchina
Guarda il video
Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy
Le fasi di installazione fino al funzionamento sono:

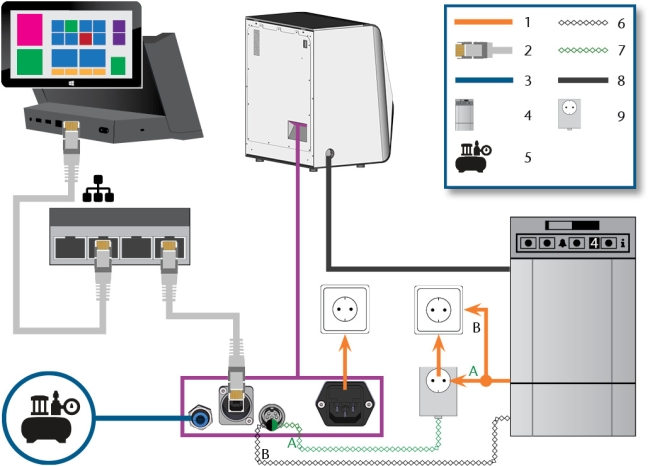

Schema di installazione della macchina
- Connessione di alimentazione
- Cavo rete Ethernet
- Tubo pneumatico
- Unità di aspirazione
- Alimentazione di aria compressa esterna
- Cavo dati delle unità di aspirazione supportate (facoltativa)
- Cavo di controllo dell’unità di manovra (facoltativa)
- Tubo di aspirazione
- Unità di manovra (facoltativa)
Connessione elettrica
La macchina richiede un’alimentazione continua per funzionare correttamente.
- Inserire il cavo per la macchina in dotazione nella presa elettrica sul pannello collegamenti della macchina.
-
AVVISO! Per evitare interruzioni dell'attività, in caso di interruzioni regolari o frequenti fluttuazioni della tensione di rete, installare un gruppo di continuità, tipo online/VFI (IEC 62040-3, classe 1).
- Inserire il connettore del cavo in una presa protetta da interruttore differenziale.
Installazione dell’impianto pneumatico
-
AVVISO! Utilizzare sempre aria compressa che soddisfi i requisiti riportati nel capitolo Dati tecnici.
La macchina richiede l’aria compressa per le seguenti attività:
- Per l’apertura e la chiusura del pinza di serraggio durante i cambi utensile.
- Per l’aria di tenuta del mandrino che impedisce l’ingresso di corpi estranei.
- Per l’aria di tenuta nel vano di lavoro che mantiene gli sfridi di lavorazione lontano dalle parti sensibili della macchina.
- Per lo ionizzatore.
Panoramica del regolatore dell’aria compressa
La macchina è collegata all’alimentazione di aria esterna tramite un regolatore di aria compressa. È possibile utilizzare questo regolatore per monitorare e regolare la pressione dell’aria in ingresso.
Il regolatore è provvisto delle seguenti connessioni:
- Filettatura interna da 1/8", con connettore pneumatico maschio per collegare l’alimentazione di aria compressa esterna
- Raccordo ad innesto da 6 mm per collegare la macchina.
Prima di poter accedere al regolatore dell’aria compressa occorre rimuovere il recipiente ( Sostituire il liquido di raffreddamento e pulire il recipiente del liquido di raffreddamento).

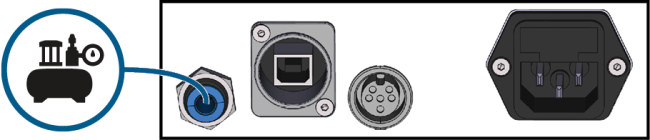

Installazione del tubo pneumatico
- Chiudere la valvola principale di alimentazione dell’aria compressa esterna.
- Collegare il tubo pneumatico fornito al sistema di alimentazione dell’aria compressa esterno.
- Collegare l’altra estremità del tubo alla connessione pneumatica sul pannello collegamenti della macchina.
- Verificare accuratamente che tutti i tubi pneumatici esterni siano inseriti correttamente nelle relative connessioni e che i tubi e i connettori non siano danneggiati.
- Se tutti i tubi e i connettori sono installati correttamente e non danneggiati, aprire la valvola di alimentazione dell’aria compressa esterna.
Regolazione della pressione dell’aria con il regolatore dell’aria compressa
L’impostazione della pressione dell’aria è necessaria solo se la pressione indicata dal manometro non si trova tra il valore minimo e il valore massimo. I valori specifici e gli ulteriori requisiti sono elencati nel capitolo dei dati tecnici.
- Manopola per la regolazione della pressione
- Manometro per il monitoraggio della pressione dell’aria in uscita
- Collettore del separatore d’acqua
- Vite di scarico
-
Tirare leggermente verso l’alto la manopola girevole sopra il regolatore dell’aria compressa.
- Ruotare la manopola nella direzione desiderata:
- Ruotarla in direzione "+" per aumentare la pressione
- Ruotarla in direzione "-" per ridurre la pressione
- Spingere nuovamente la manopola verso il basso.
- La manopola è bloccata e non può essere spostata inavvertitamente.
Installazione del sistema di estrazione dell’aria
-
AVVERTENZA!Utilizzare sempre un sistema di estrazione dell’aria che soddisfi i requisiti del capitolo Dati tecnici.
Componenti del sistema di estrazione dell’aria:
| Componente | Fonte | Richiesto? | Prerequisito |
|---|---|---|---|
|
Unità di aspirazione, incl. tubo di aspirazione |
Servizio clienti, rivenditori specializzati |
Sì |
– |
|
Unità di manovra |
Servizio clienti* |
No |
Cavo dati non utilizzato |
|
Cavo dati delle unità di aspirazione supportate |
Produttore dell’unità di aspirazione |
No |
Unità di aspirazione supportata; unità di manovra non utilizzata |
|
Connessione del tubo |
Servizio clienti |
Se il tubo di aspirazione non entra |
– |
*L’unità di manovra non è disponibile in tutto il mondo.
Installazione dell’unità di aspirazione
È possibile installare l’unità di aspirazione nel modo seguente:
-
Leggere la documentazione dell’unità di aspirazione. Seguire sempre le istruzioni operative e di sicurezza.
-
Controllare se la connessione del tubo di aspirazione abbia un diametro esterno di 45 mm.
-
Se il diametro è diverso, adattare il tubo flessibile o l'adattatore per tubo flessibile fornito insieme all’unità di aspirazione.
Alternativa: Utilizzare la connessione del tubo opzionale di vhf.
Esempio: Tubo di aspirazione con adattatore per tubo flessibile
o
Connessione del tubo
-

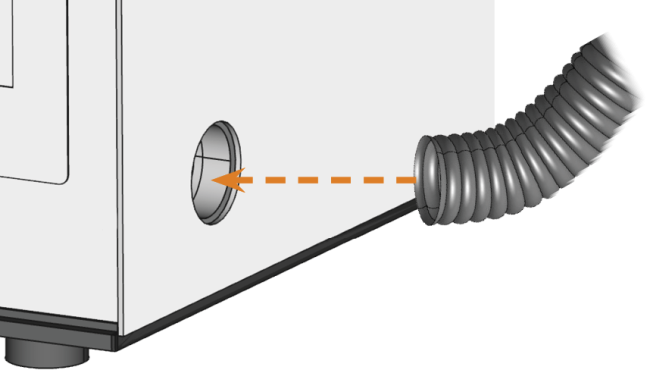

Inserire il tubo di aspirazione nell'apertura dell’unità di aspirazione sulla macchina. Assicurarsi che il tubo di aspirazione sia posizionato correttamente.
-
Se si desidera che la macchina accenda e spenga automaticamente l’unità di aspirazione, selezionare una delle seguenti opzioni:
-
Installare l’unità di manovra (accessorio opzionale
Componente fisico che deve essere ottenuto separatamente e che aggiunge nuove funzionalità alla macchina.). L’unità di manovra non è disponibile in tutto il mondo. -
Collegare un cavo dati fornito dal produttore dell’unità di aspirazione all’interfaccia di aspirazione della macchina.
-
-
Continuare con l’installazione dell’unità di aspirazione come descritto nella documentazione dell’unità.
Collegamento del tubo di aspirazione con il raccordo opzionale
Se non è possibile collegare il tubo di aspirazione dell’unità di aspirazione direttamente alla macchina, installare l'attacco del tubo nel modo seguente:
- Richiedere la connessione del tubo al servizio clienti.
- Girare la connessione del tubo flessibile in senso antiorario fino ad aprirla completamente.
- Inserire completamente il tubo del dispositivo di aspirazione nella connessione del tubo sul lato della filettatura.
- Girare in senso orario il più possibile il filetto della connessione del tubo.

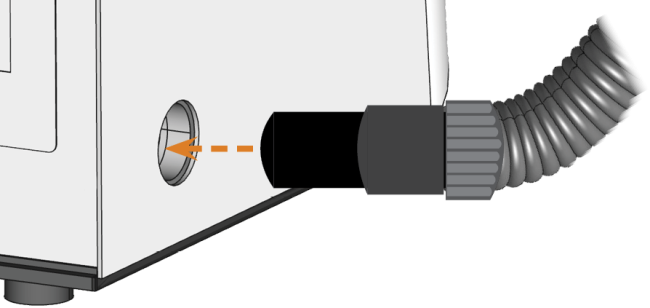

- Inserire la connessione del tubo nell’apertura del sistema di estrazione dell’aria della macchina. Assicurarsi che sia saldamente collegato.
Se il filetto si stacca dalla connessione del tubo, posizionarlo nuovamente sulla connessione e girarlo in senso orario una volta in modo tale da riavvitarlo.

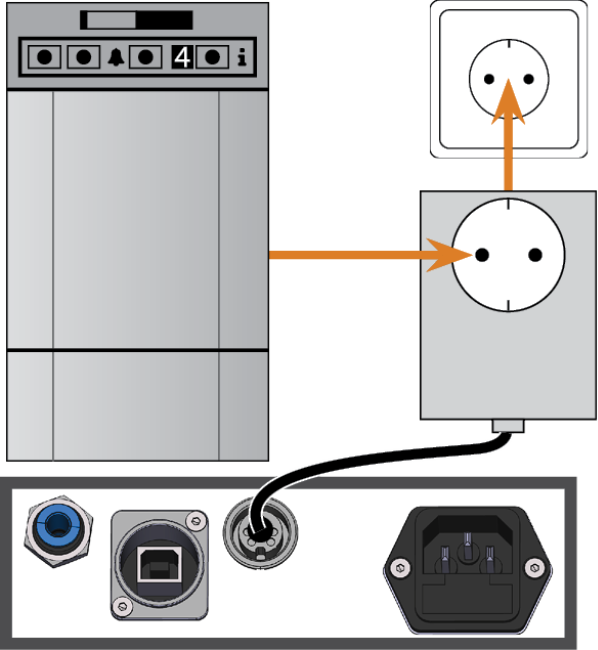

Installazione dell’unità di manovra
Se si desidera che la macchina accenda e spenga automaticamente l’unità di aspirazione, ma non è disponibile un cavo dati, è possibile utilizzare l’unità di manovra opzionale. L’unità di manovra non è disponibile in tutto il mondo.
- Collegare il cavo di alimentazione dell’unità di aspirazione all’unità di manovra.
- Collegare il cavo di controllo dell’unità di manovra alla porta dati del dispositivo di aspirazione sul pannello collegamenti della macchina.
- Collegare l’unità di manovra ad una presa di corrente.
