Si applica a: N4+

Panoramica macchina

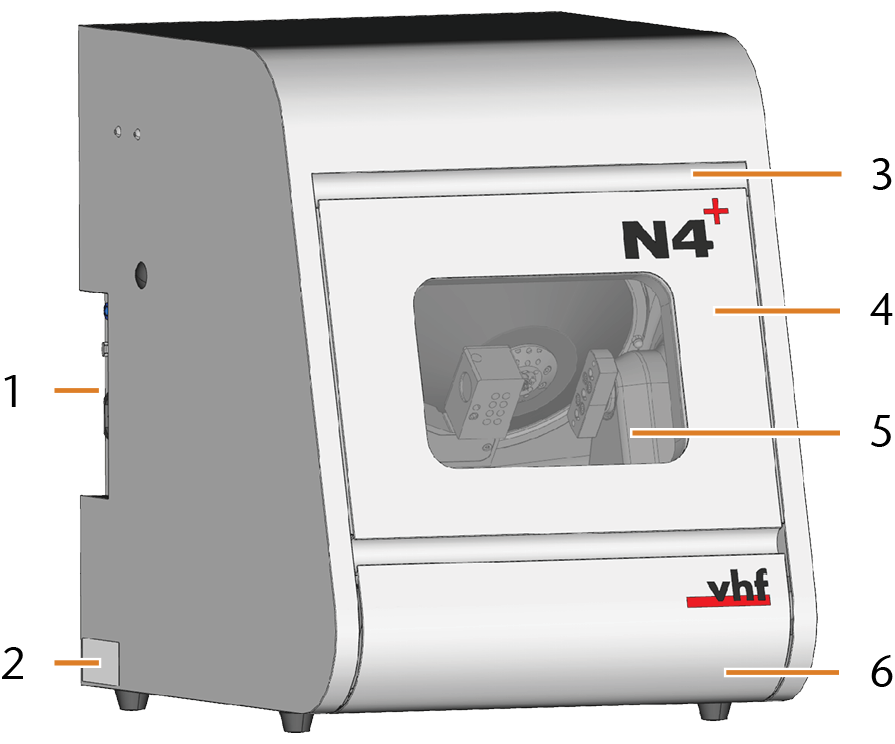

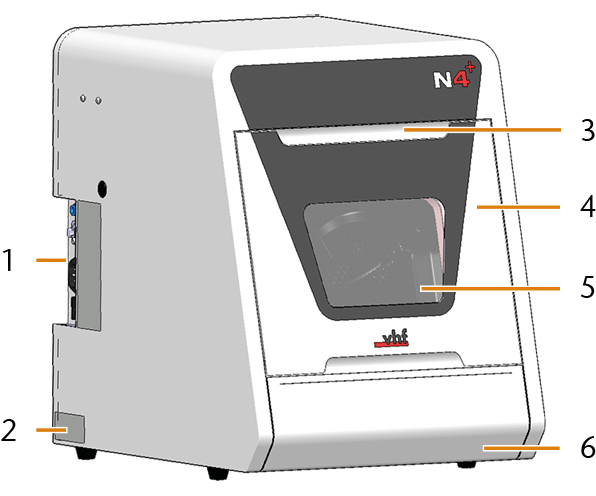

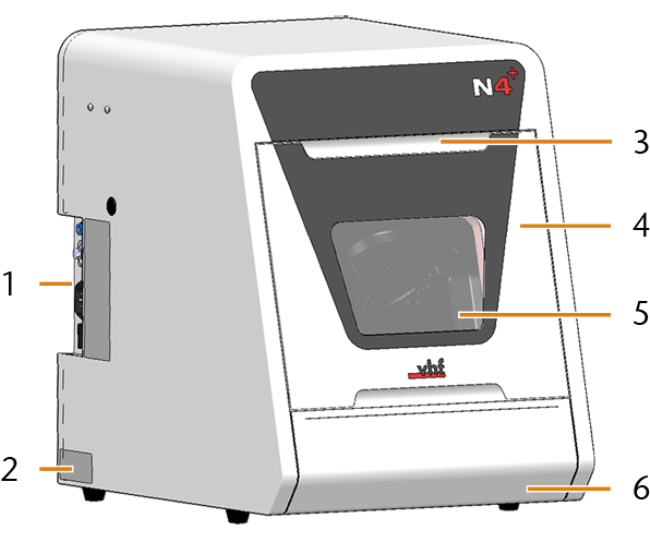

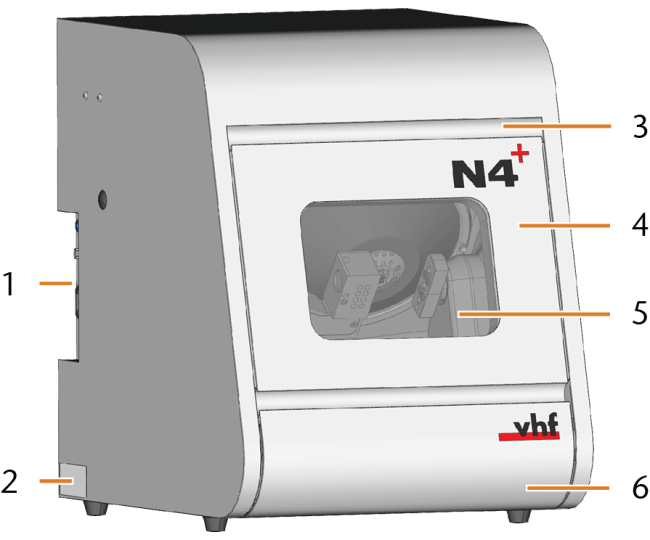

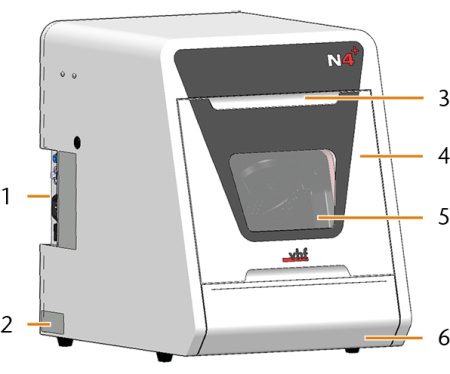

Lato anteriore della macchina



Numero di serie N4PF...

  1. Pannello collegamenti e interruttore di alimentazione principale sul retro
  2. Targhetta di identificazione
  3. Incavo di presa dello sportello del vano di lavoro
  4. Sportello del vano di lavoro
  5. Finestra d’ispezione del vano di lavoro
  6. Cassetto del refrigerante

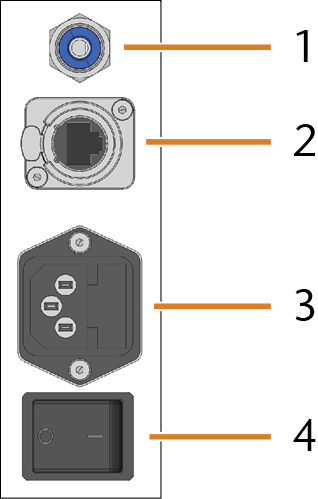

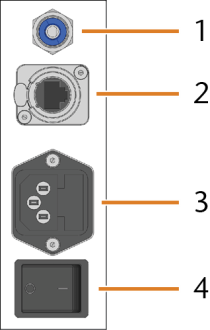

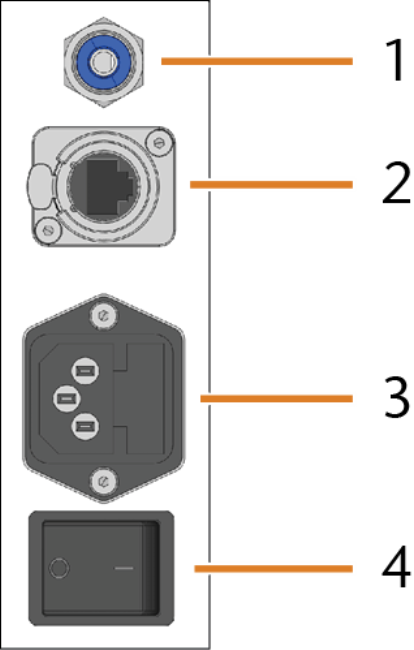

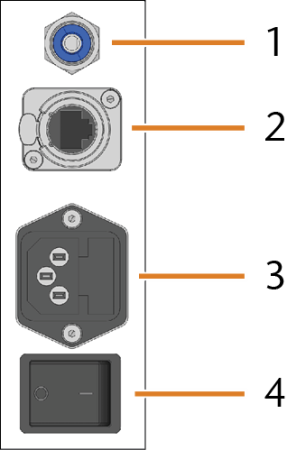

Pannello collegamenti



  1. Collegamento aria compressa (Raccordo ad innesto da 6 mm)
  2. Porta di rete (Ethernet RJ-45)
  3. Connessione di alimentazione incluso fusibile in vetro T6,3A L250V
  4. Interruttore principale

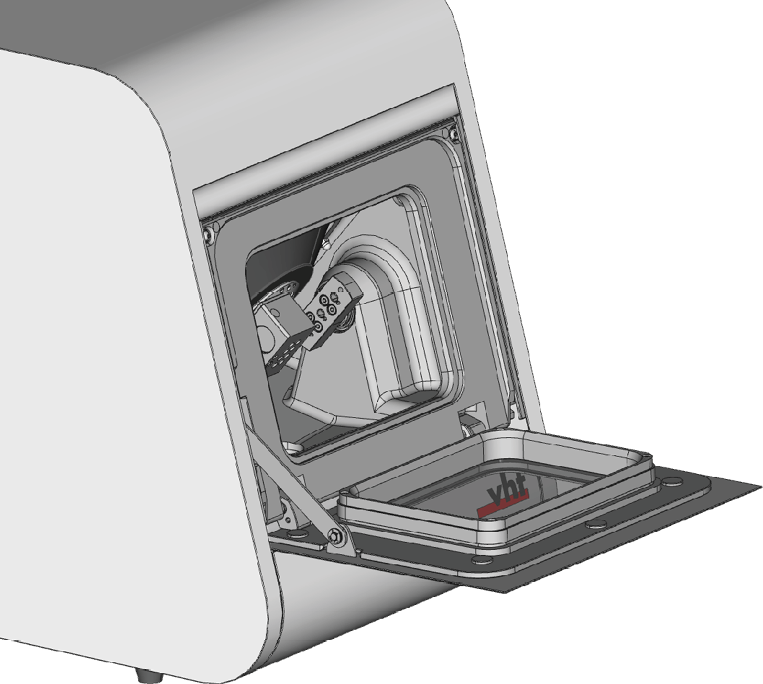

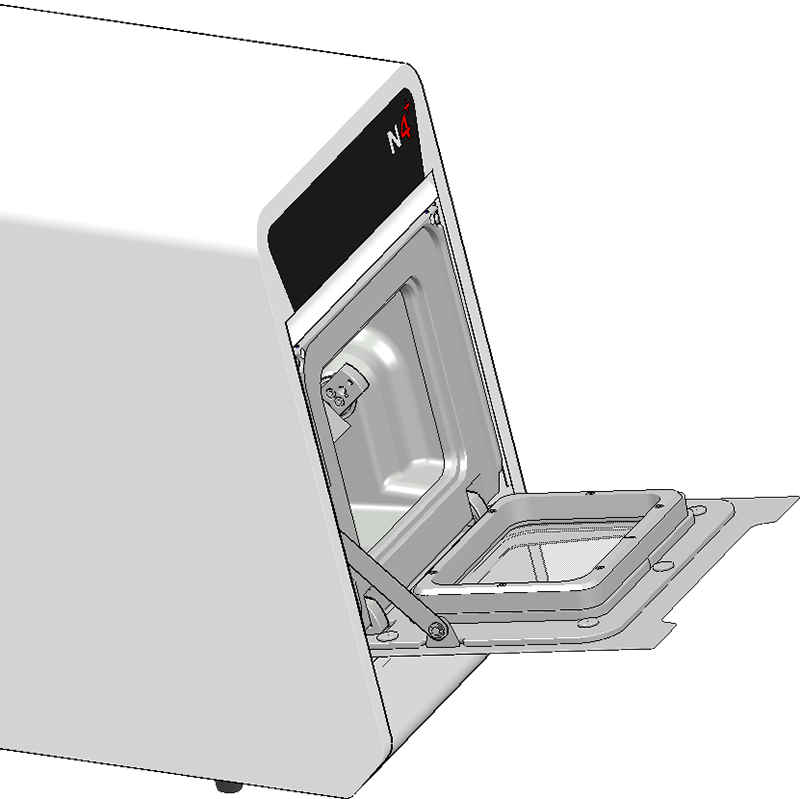

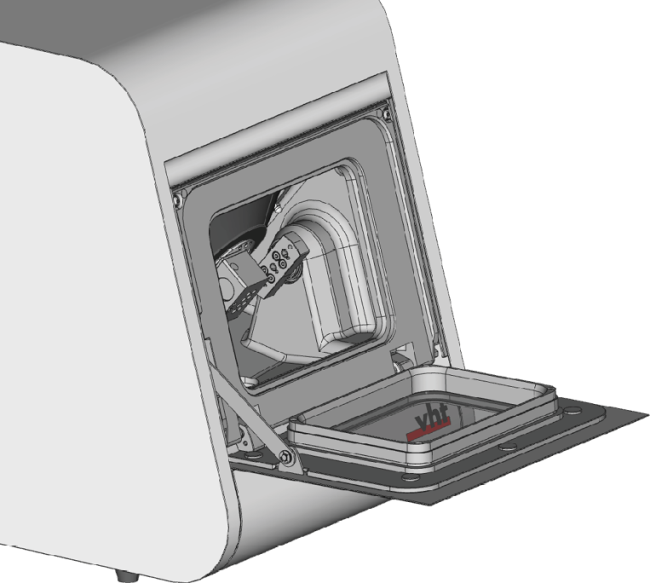

Sportello del vano di lavoro

Lo sportello del vano di lavoro chiude il vano di lavoro e protegge l’operatore da lesioni durante il funzionamento. È possibile aprire e chiudere lo sportello del vano di lavoro manualmente.

Non è possibile aprire lo sportello quando la macchina è spenta o mentre gli assi si stanno muovendo.

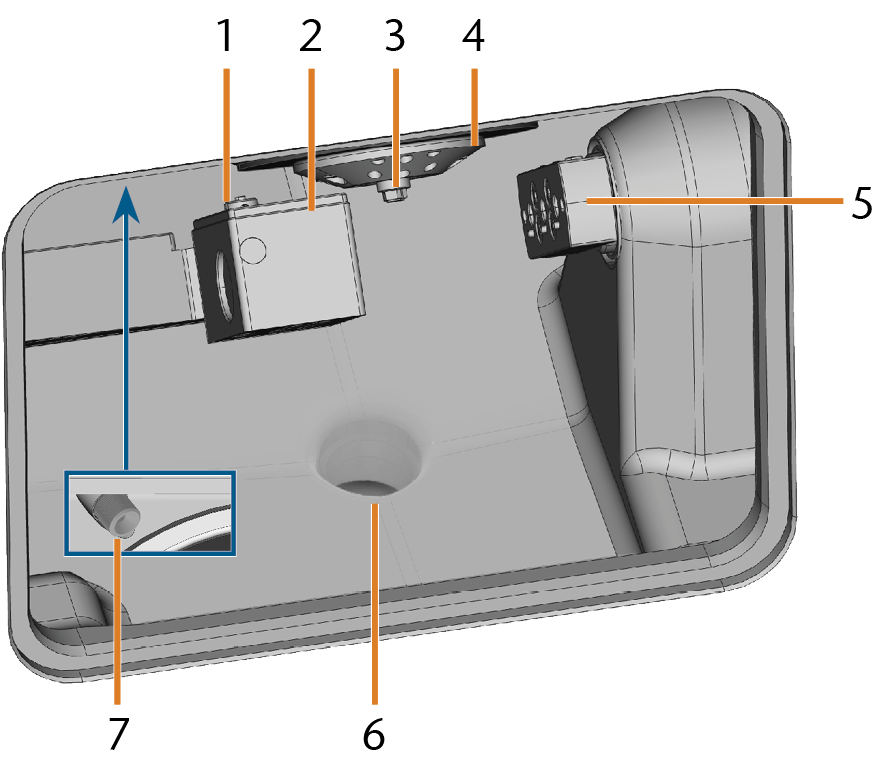

Vano di lavoro

Nel vano di lavoro è possibile inserire pezzi grezzi e utensili. È qui che i pezzi grezzi vengono lavorati.



  1. Tastatore di misura
  2. Magazzino utensili
  3. Mandrino
  4. Piastra dell’ugello
  5. Portapezzi; Asse rotante A
  6. Uscita del refrigerante
  7. Webcam

Colori dell’illuminazione vano di lavoro

Colore

Stato

Sportello del vano di lavoro

Verde

La macchina è pronta per l’uso.

sbloccato

Bianco

La macchina è pronta per l’uso.

sbloccato

Azzurro

La macchina è in funzione.

bloccato

Rosso

Anomalia nella macchina.

bloccato

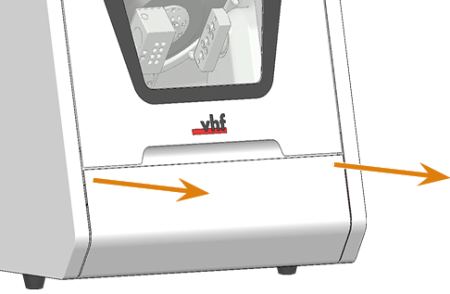

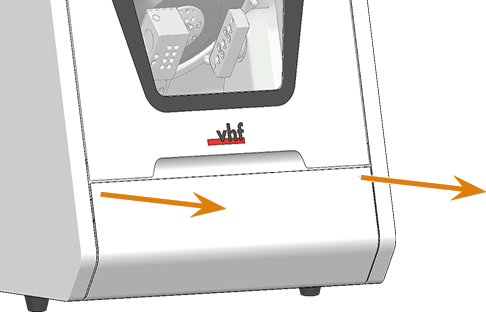

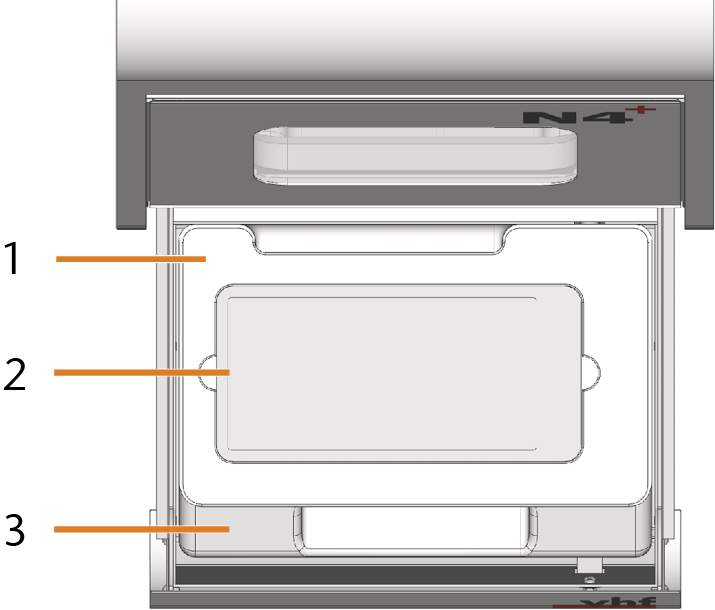

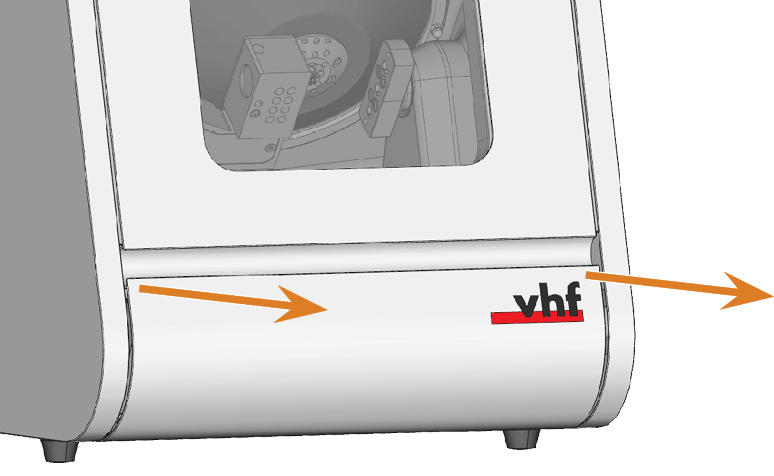

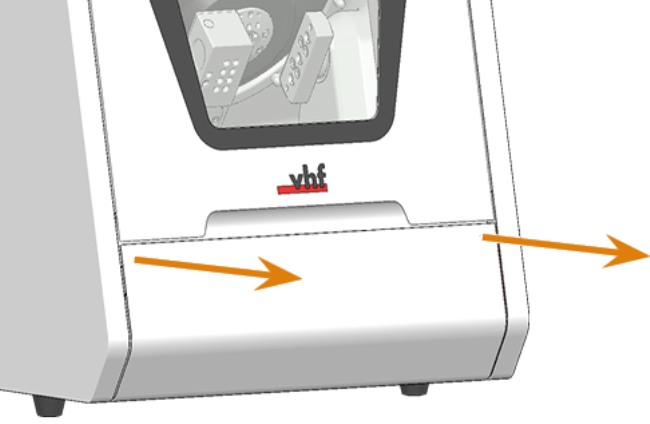

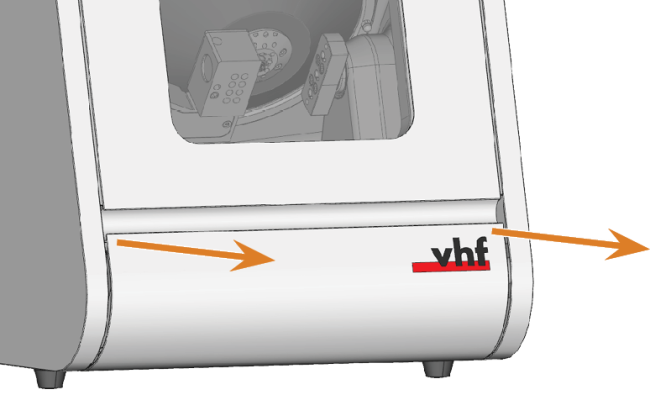

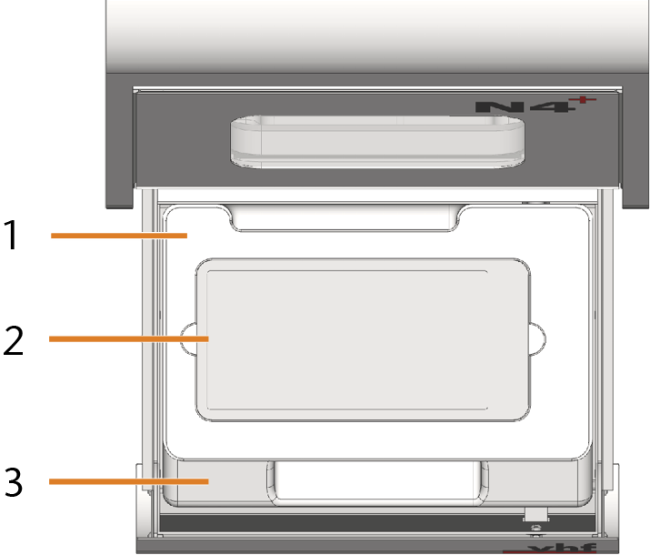

Cassetto del refrigerante

Nel cassetto del refrigerante sotto il vano di lavoro si trova il recipiente del refrigerante.







  1. Coperchio del serbatoio del refrigerante
  2. Filtro a cestello
  3. Recipiente del liquido di raffreddamento

Computer CAM

Per lavorare con la macchina, utilizzare un computer Windows® ("Computer CAMChiuso Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC.") e il software appositamente progettato ("Software di produzioneChiuso Termine per il pacchetto software di DentalCAM e DentalCNC."). Il software di produzioneChiuso Termine per il pacchetto software di DentalCAM e DentalCNC. è costituito dai seguenti componenti:

  • DentalCAMUn'applicazione CAM per creare e calcolare pezzi grezzi virtuali ("job")
  • DentalCNCUn'applicazione CNC per la modifica dei job e la manutenzione della macchina.

Per creare e progettare gli oggetti dentali è necessaria anche un’applicazione CAD (venduta separatamente da rivenditori specializzati).

È possibile che si desideri consultare la panoramica del flusso di lavoro di DentalCAM e di DentalCNC.

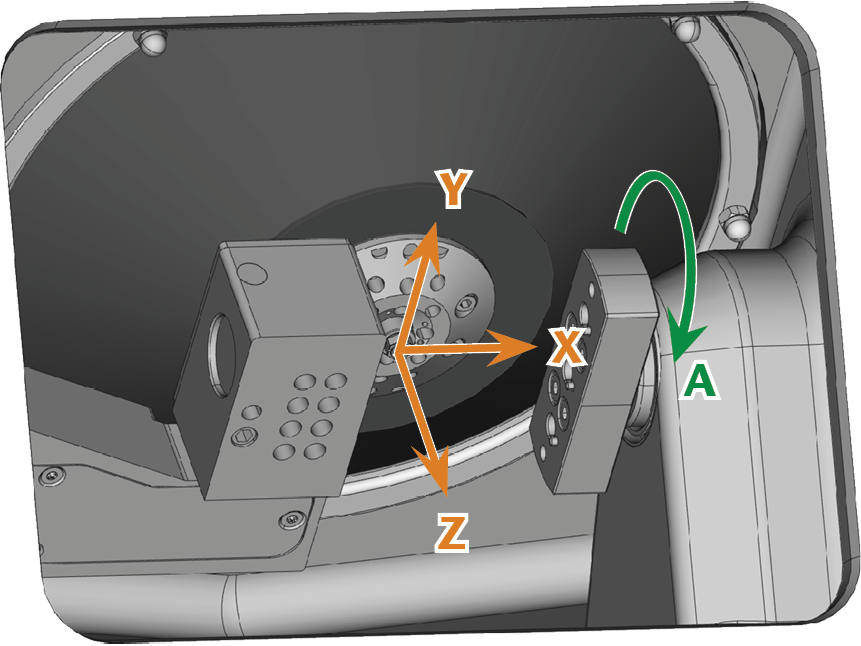

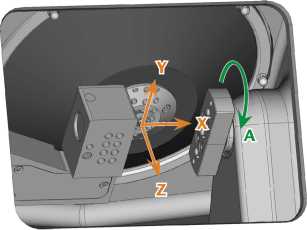

Assi

Questa macchina ha4 assi: 3 assi lineari e 1 asse rotante.

  • Assi lineari X, Y, Z

    Il mandrino si muove lungo questi assi.

  • Asse rotante A

    Il portapezzi ruota intorno a questo asse.



Targhetta di identificazione e numero di serie

La targhetta identificativa della macchina contiene dati anagrafici tra cui il numero di serie. È possibile trovare la targhetta identificativa e il numero di serie della macchina qui: Lato anteriore della macchina
