Si applica a: E3, E4

Se i pannelli laterali non tengono più, sostituire i blocchi di fissaggio.

1. Tenere a portata di mano:

   Cacciavite angolare TX10





   Blocchi di fissaggio di ricambio, quantità a seconda delle esigenze





2. Spegnere la macchina con l’interruttore di alimentazione principale.





3. Scollegare la macchina da tutte le linee.

4. Rimuovere il pannello laterale sul quale si desidera sostituire i blocchi di fissaggio.

    Smontaggio e montaggio della carteratura della macchina

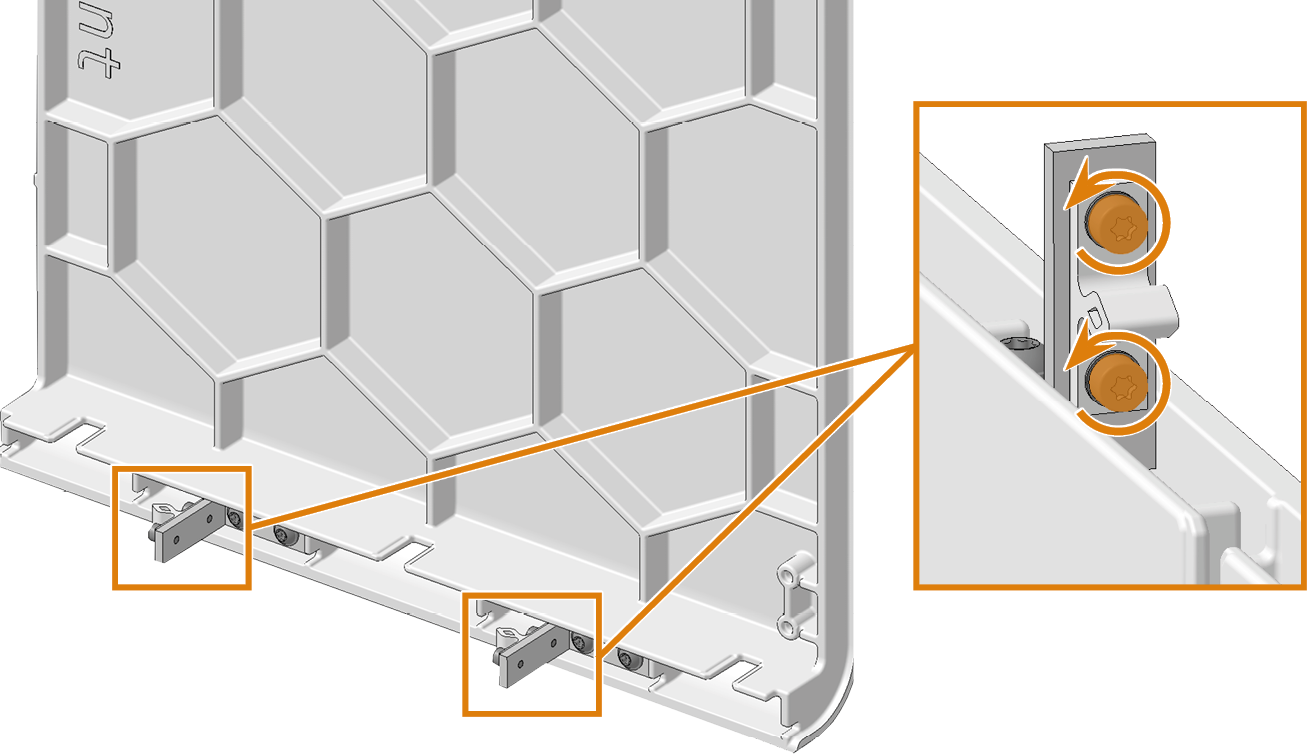

5. Sostituire le spine dei blocchi di fissaggio danneggiati sul pannello laterale:

   1. Allentare le 2 viti e rimuovere la spina e le viti dalla macchina.

   2. Avvitare le spine di ricambio nella stessa posizione. Utilizzare le viti dell'articolo di ricambio.









6. Solo E4:

   Se si desidera sostituire i blocchi di fissaggio della parete laterale sinistra:

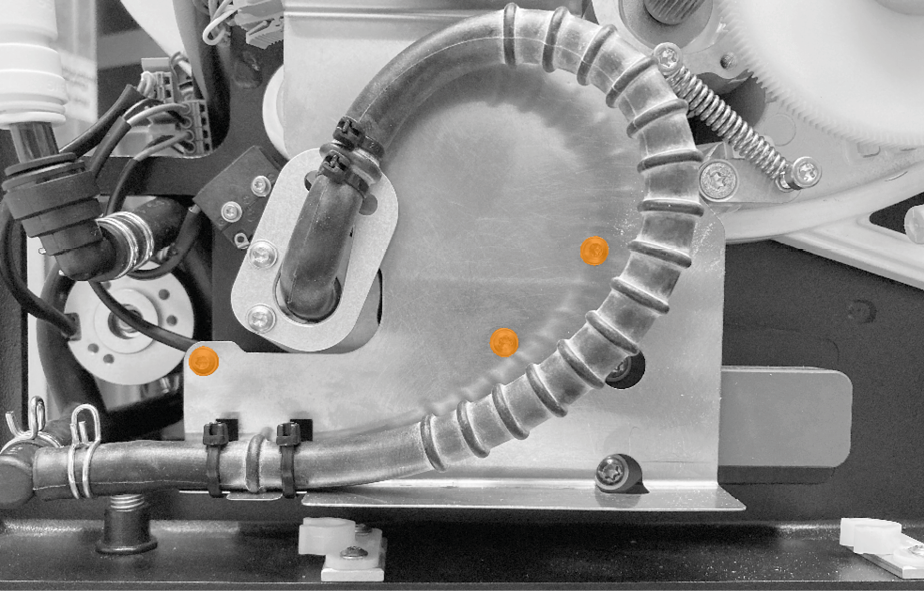

   1. Rimuovere le 3 viti della guida del tubo flessibile.

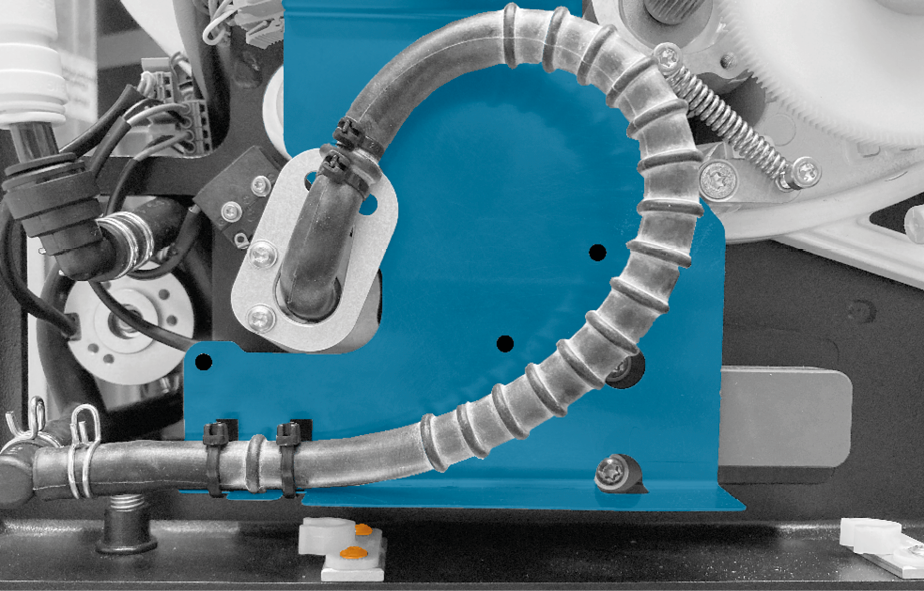

   2. Spostare la guida del tubo flessibile in una posizione che consenta di raggiungere le viti delle prese dei blocchi di fissaggio con il cacciavite angolare. Tenere la guida del tubo flessibile (contrassegnata in blu) in questa posizione.

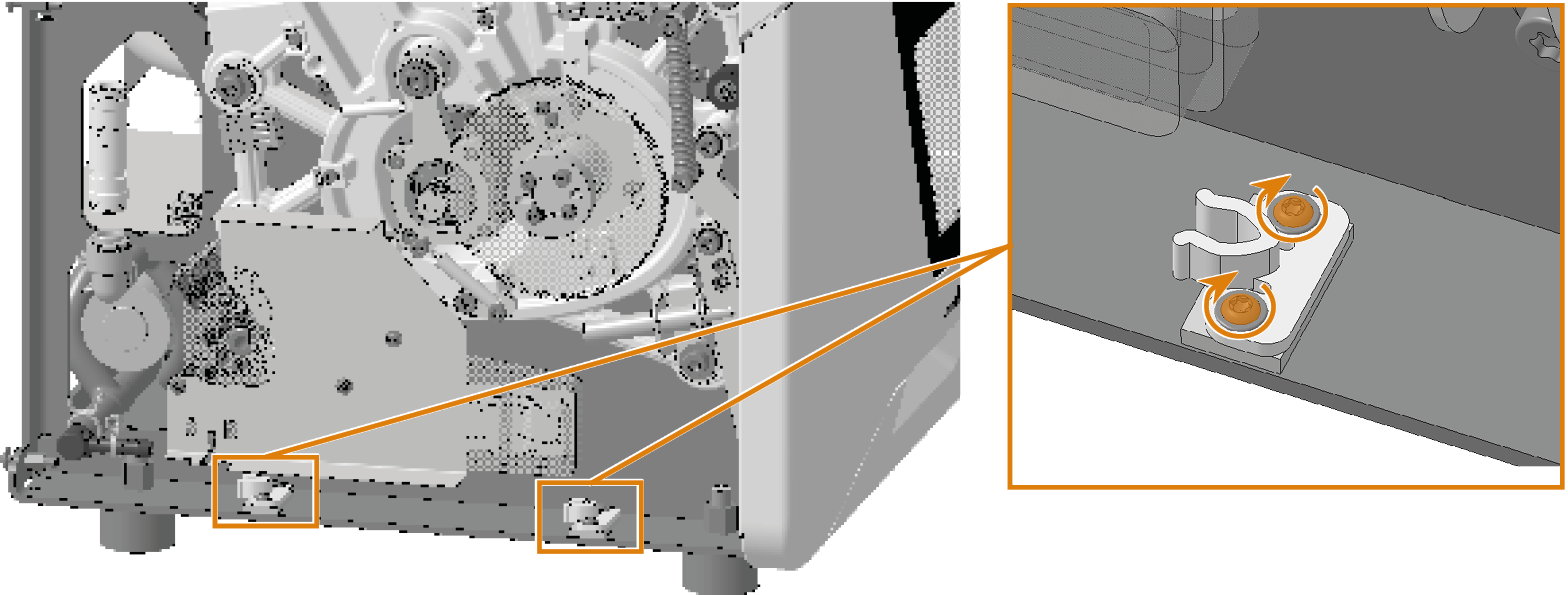

7. Sostituire le prese dei blocchi di fissaggio danneggiati sul corpo macchina:

   1. Segnare la posizione delle prese sul corpo della macchina con un pennarello.

   2. Allentare le 2 viti e rimuovere le prese e le viti dalla macchina.

   3. Avvitare le prese di ricambio nella posizione segnata. Utilizzare le viti dell'articolo di ricambio.









8. Solo E4:

   Se sono stati sostituiti i blocchi di fissaggio della parete laterale sinistra:

   Avvitare le 3 viti della guida del tubo flessibile.

   Fissare la guida del tubo flessibile mediante le 3 viti.





9. Assemblare la carteratura della macchina.
