Si applica a: E5

Sostituzione del bullone di bloccaggio del modulo di sistema

Il bullone di bloccaggio del modulo di sistema viene fissato con un dado.

  1. Tenere a portata di mano:

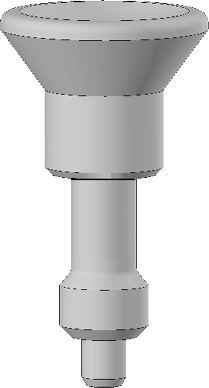

    • 1 x Bullone di bloccaggio di ricambio



    • 1 x Chiave fissa per viti da 8 mm

      •

  2. Rimuovere il coperchio per assistenza inferiore e il modulo di sistema.

    Sostituzione del modulo di sistema

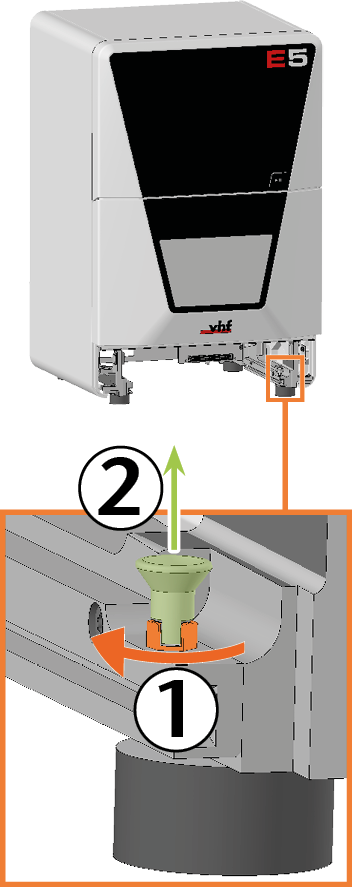

  3. Allentare il dado con la chiave fissa.

  4. Rimuovere il bullone di bloccaggio.

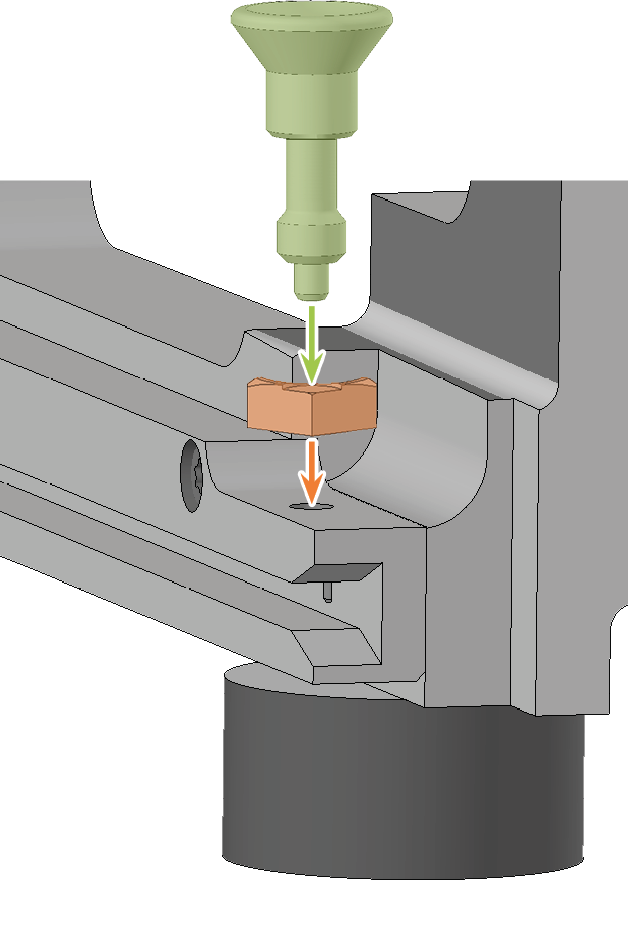

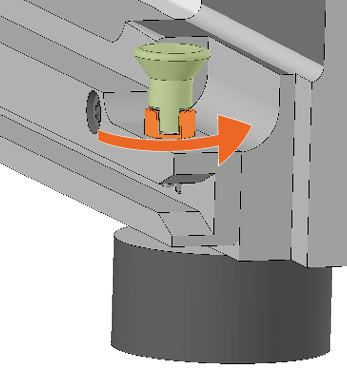

  5. Inserire il bullone di bloccaggio di ricambio nel foro e serrare il dado.

    6.





  6. Installare il modulo di sistema e il coperchio per assistenza inferiore.

    Sostituzione del modulo di sistema
