Si applica a: E5

Sostituzione del soffietto

Raccomandazione: Quando si sostituiscono i soffietti secondo la tabella di usura e le parti di ricambio , sostituire contemporaneamente il gruppo mandrino.

In questo caso, si consiglia di seguire il seguente ordine:

  1. Staccare il soffietto dal gruppo mandrino.

  2. Rimuovere il gruppo mandrino.

  3. Rimuovere il soffietto.

  4. Installare il soffietto di ricambio e fissare il telaio del soffietto di ricambio.

  5. Installare il gruppo mandrino di ricambio.

  6. Fissare il soffietto di ricambio nel vano di lavoro.

  7. Descrizione fasi 1, 3, 4, 6: Questo articolo della Guida

    Descrizione fasi 2, 5: Sostituire l’unità mandrino

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

In questo articolo della Guida, in alcune immagini i componenti sono nascosti per una maggiore chiarezza.

  1. Tenere a portata di mano:

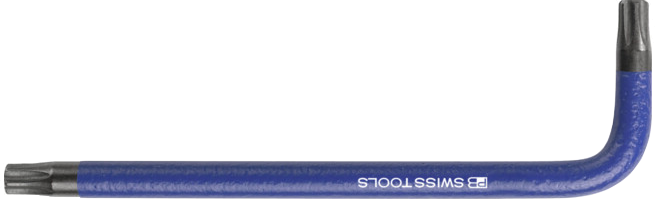

    • 1 x Cacciavite angolare TX10



    • 1 x Cacciavite angolare TX25



    • 1 x Cacciavite dinamometrico 1,5 Nm con punta TX20



    • 1 x Soffietto di ricambio



  2. Portare gli assi in posizione di pulizia selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.
  3. Chiudere DentalCNC.

  4. Aprire lo sportello del vano di lavoro.

  5. Spegnere la macchina con l’interruttore di alimentazione principale.

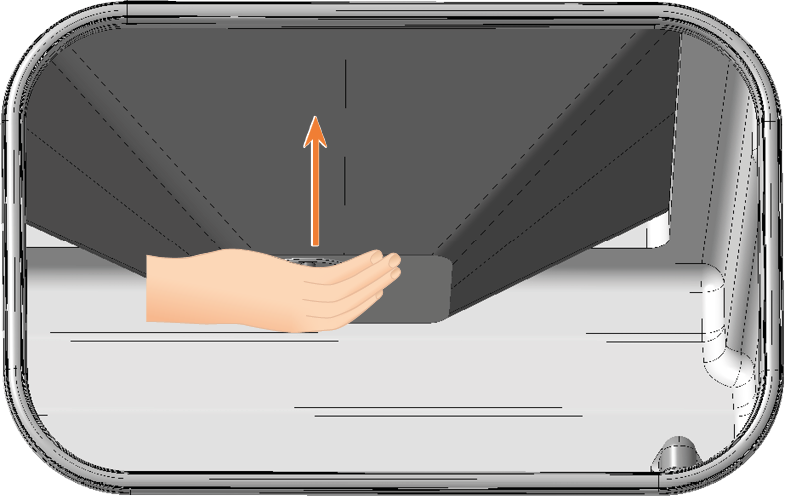

  6. Spingere manualmente e con cautela il gruppo mandrino verso l'alto fino alla battuta.

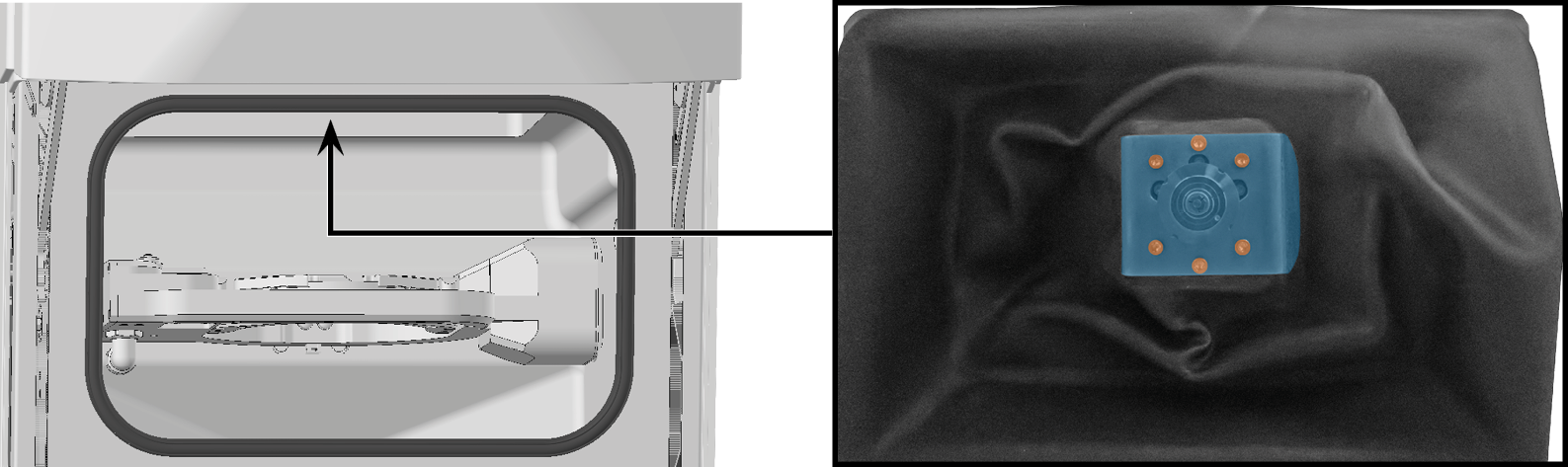

  7. Allentare le 6 viti del supporto del soffietto utilizzando un cacciavite dinamometrico da 1,5 Nm con punta TX20.

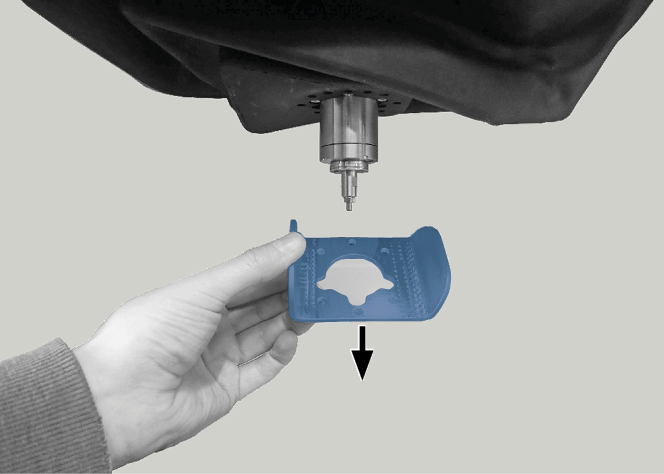

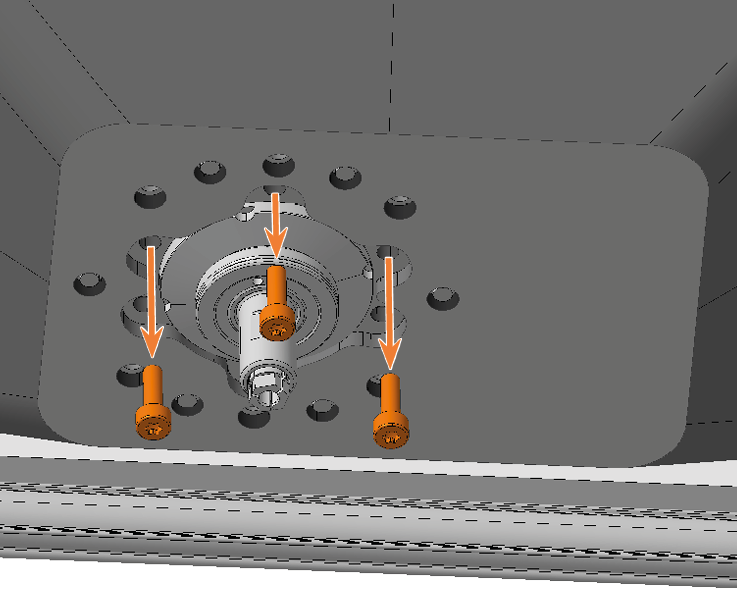

  8. Estrarre le viti dal supporto del soffietto verso il basso.

  9.

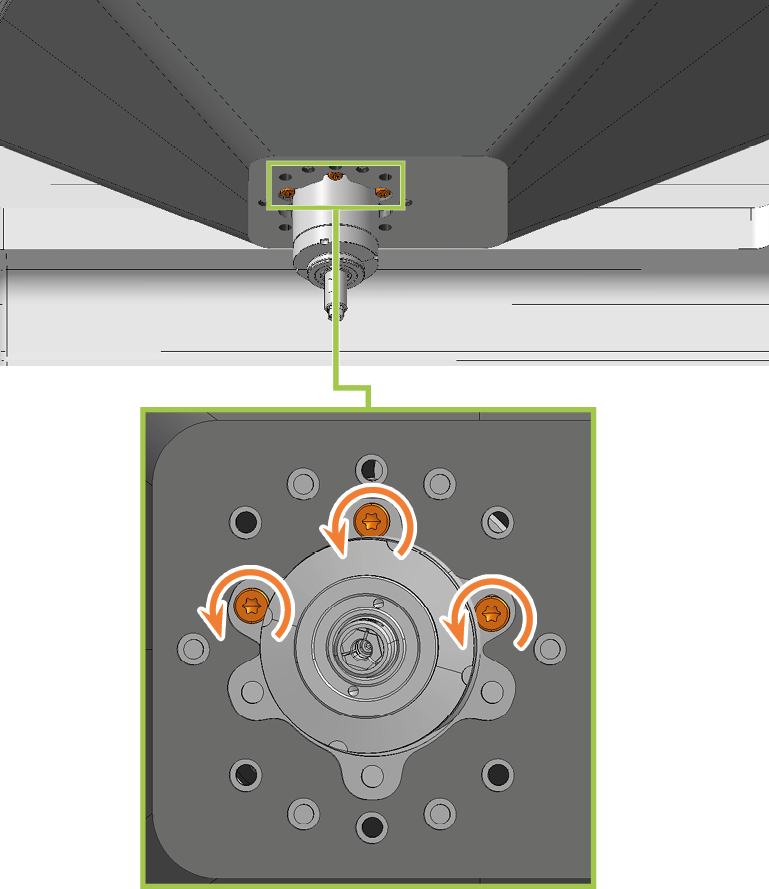

  10. Utilizzando il cacciavite angolare TX10, allentare le 3 viti che fissano il gruppo mandrino al soffietto.

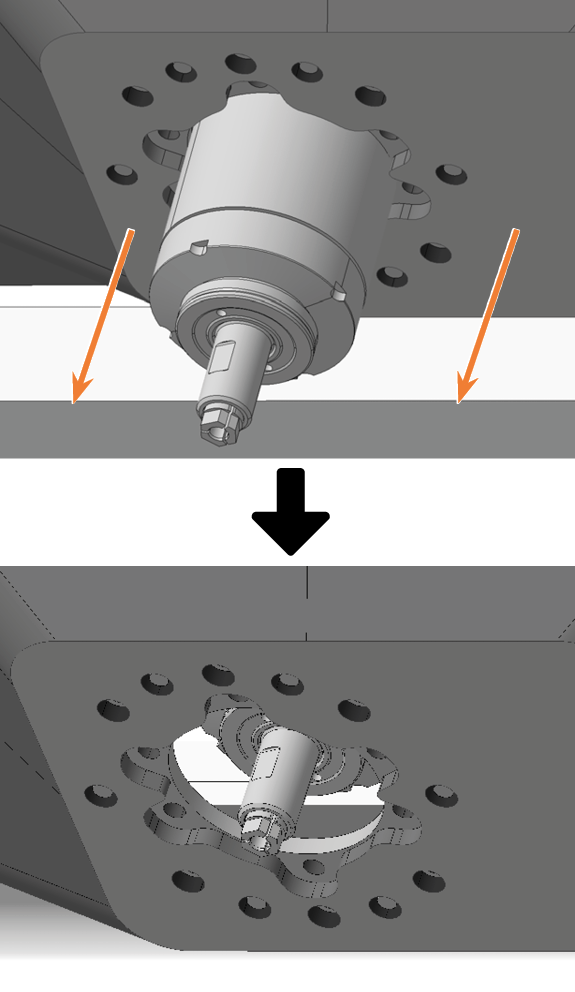

  11. Tirare il soffietto verso il basso sul mandrino fino a ottenerne la massima estensione.

  12. Chiudere lo sportello del vano di lavoro.



    Il mandrino è mostrato in posizione più alta per motivi di maggiore chiarezza

    Rappresentazione dell'estensione massima approssimativa



  13. Rimuovere il coperchio per assistenza superiore:

    1. Accedere all’incavo sul lato sinistro e destro del coperchio.

    2. Sollevare il coperchio dai supporti.





  14. Svitare le 4 viti con il cacciavite dinamometrico da 1,5 Nm che fissano il coperchio di sicurezza.

  15. Rimuovere il coperchio di sicurezza.





  16. Se necessario, rimuovere il gruppo mandrino.

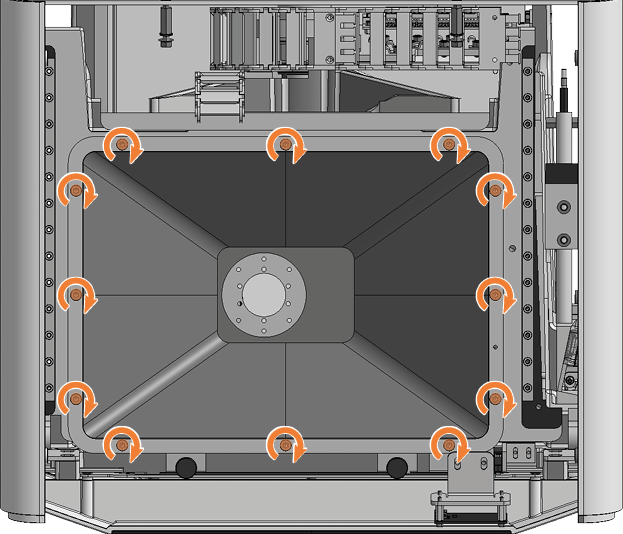

  17. Nell'area dietro la copertura per servizio superiore, utilizzare il cacciavite angolare TX25 per allentare le 12 viti che fissano il telaio del soffietto.

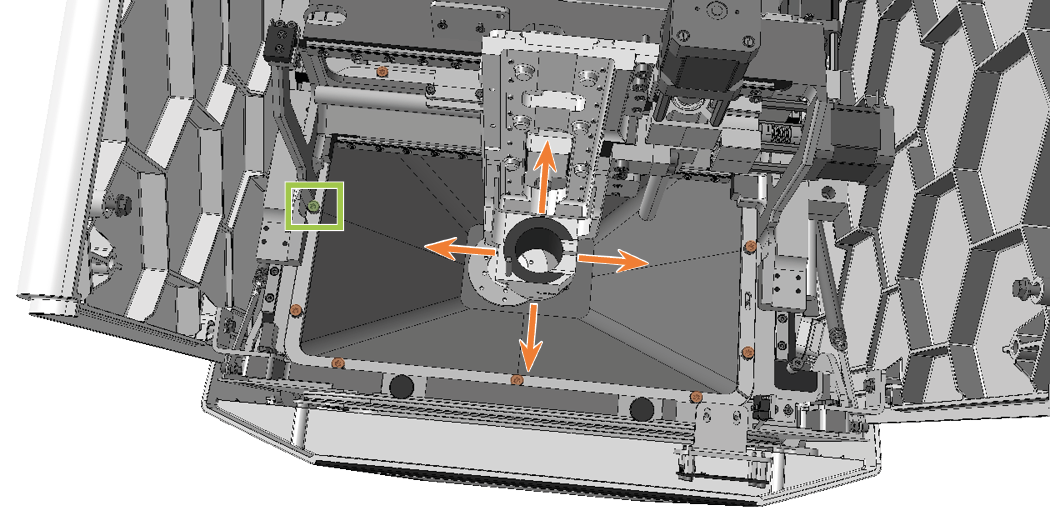

    • Per raggiungere ogni vite, muovere con cautela il gruppo mandrino o muovere manualmente l'alloggiamento del mandrino in direzione X e Y.

    • Per allentare la vite centrale sinistra (contrassegnata in verde), questa deve trovarsi nell'incavo.

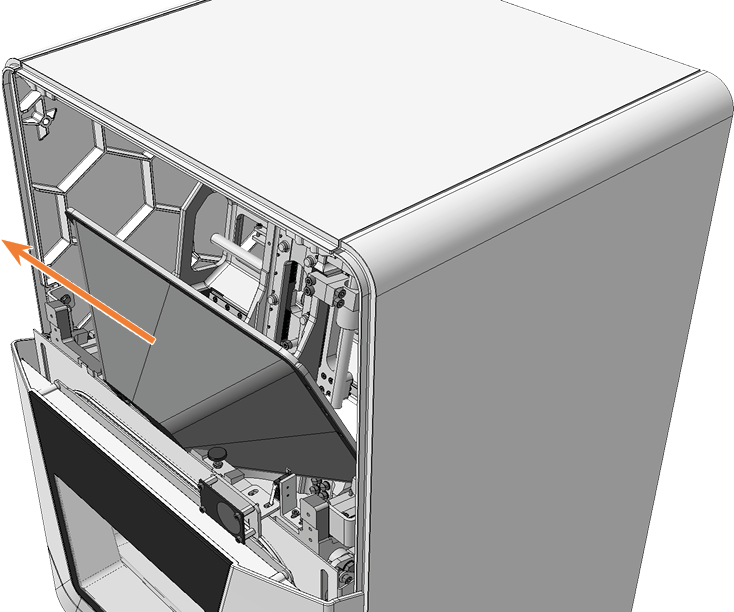

  18. Estrarre il soffietto verso l'alto dalla macchina.

    Se non è stato rimosso il gruppo mandrino, procedere come segue:

    1. Il telaio del soffietto è costituito da due parti. Sollevare le estremità del telaio e spostarle verso l'interno.

    2. Ruotare il soffietto e portare la parte posteriore oltre la parte inferiore del gruppo mandrino.

    3. Inclinare la parte anteriore del soffietto verso l'alto e quella posteriore verso il basso.

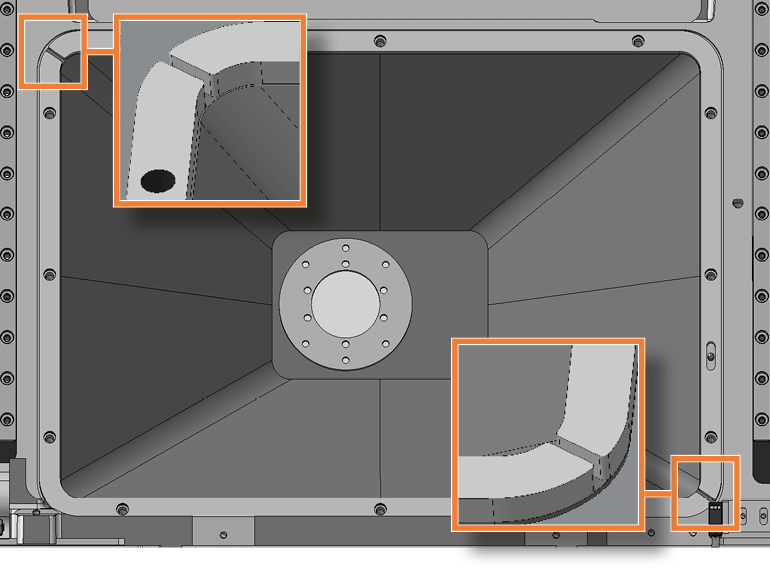

    Estremità del telaio in due parti contrassegnate in arancione



  19. Orientare il soffietto di ricambio in modo che l'apertura per il perno di posizionamento (contrassegnato in arancione) nel telaio si trovi sul lato destro.

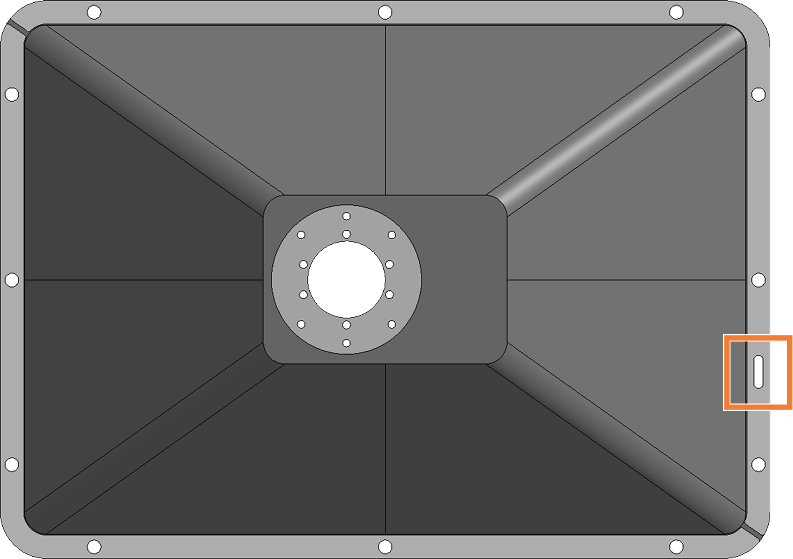

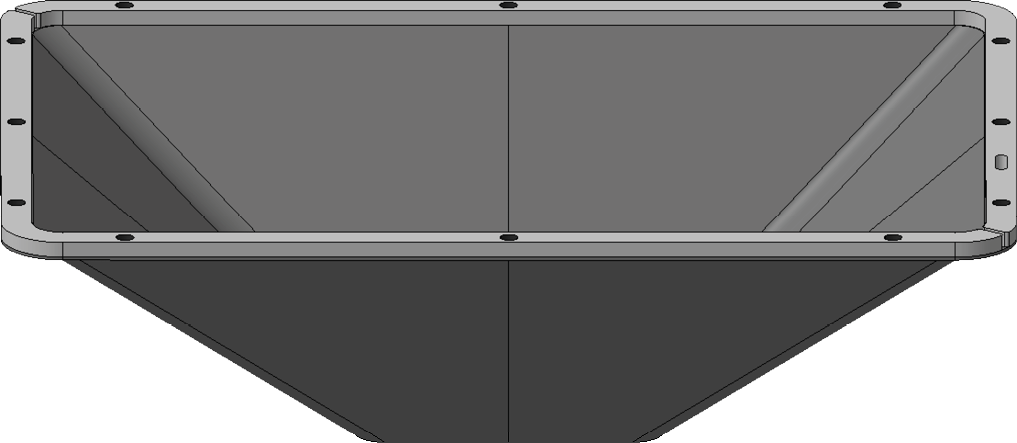

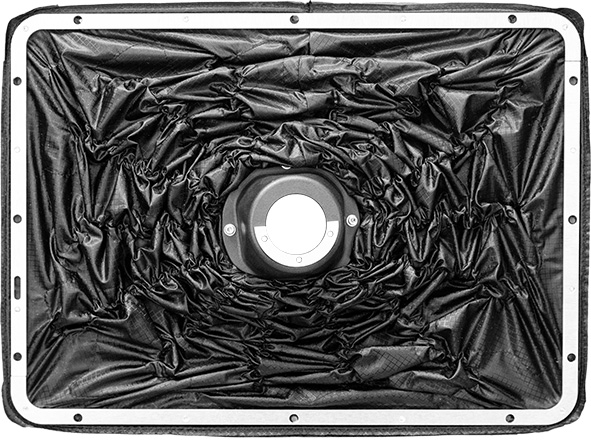

    Vista dall'alto del soffietto di ricambio: apertura per il perno di posizionamento (contrassegnato in arancione)

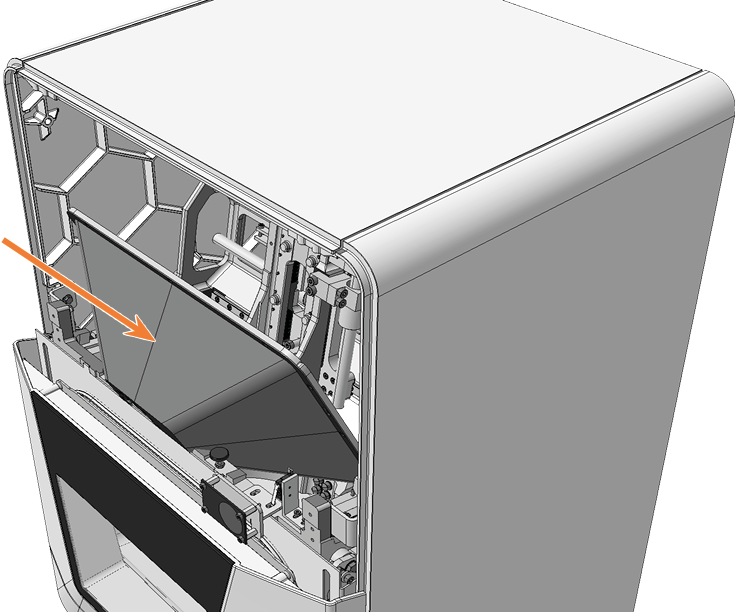

  20. Inserire il soffietto nella macchina. Il perno di posizionamento deve trovarsi nell'apertura corrispondente del telaio.

  21. Utilizzando il cacciavite angolare TX25, avvitare il telaio del soffietto con 12 viti.

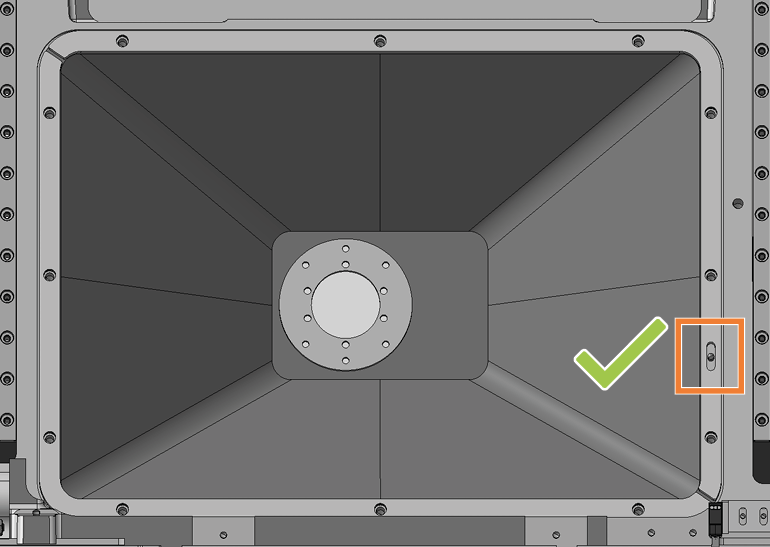

    Perno di posizionamento nell'apertura (contrassegnato in arancione)

  22. Aprire lo sportello del vano di lavoro con lo sblocco d’emergenza.

    Apertura di emergenza dello sportello del vano di lavoro

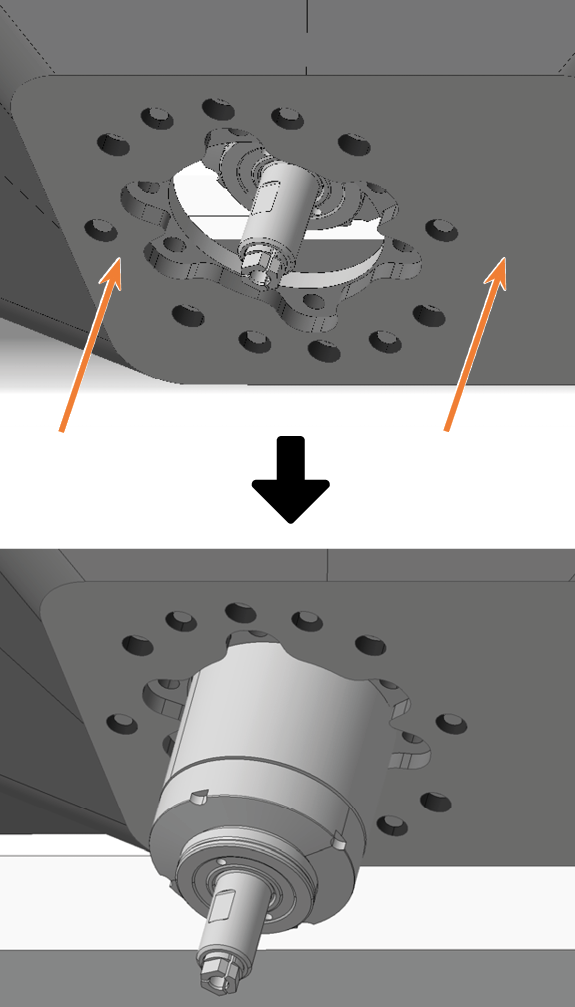

  23. Tirare l'apertura inferiore del soffietto verso l'alto sul mandrino fino alla battuta e mantenere il soffietto in questa posizione.

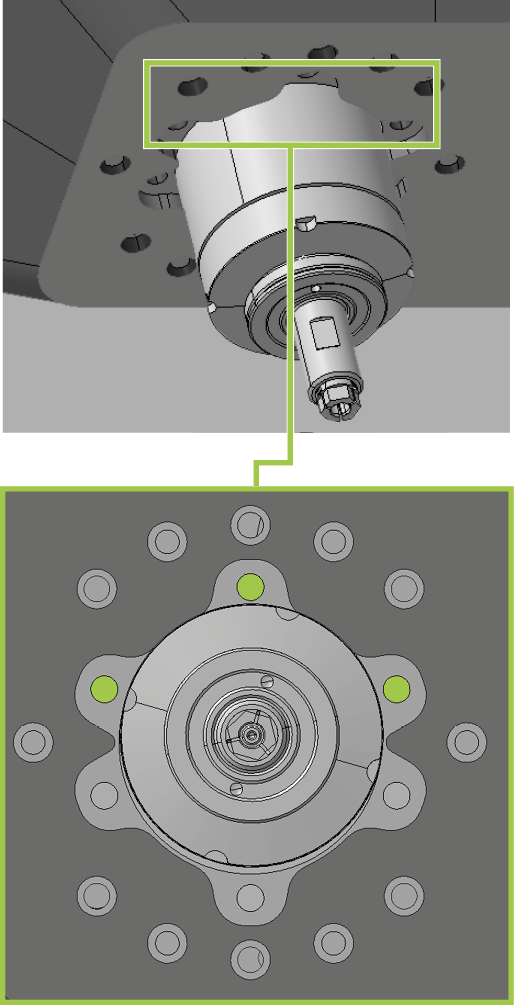

    I fori per le viti del supporto del soffietto devono coincidere con i corrispondenti fori per le viti del gruppo mandrino.





  24. Spostare manualmente e con cautela il mandrino in direzione X e Y finché il soffietto non è serrato in alcun punto.

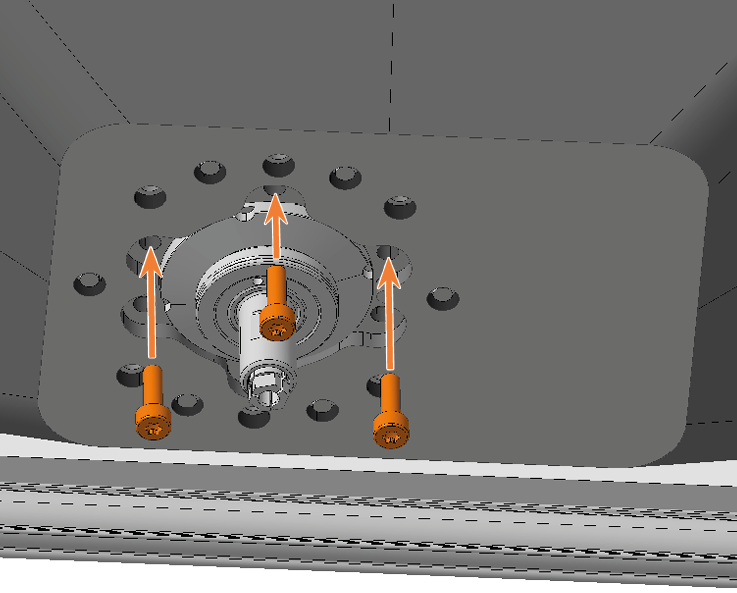

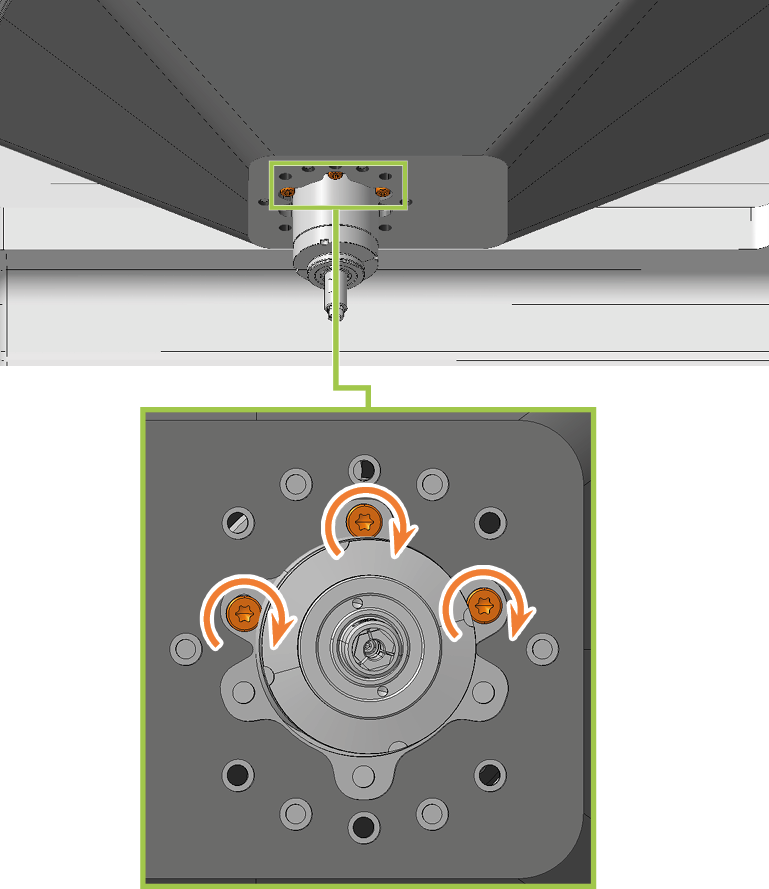

  25. Utilizzando il cacciavite angolare TX10, avvitare il soffietto in posizione con 3 viti nei fori anteriori:

    1. Posizionare con attenzione la prima vite e verificare che sia possibile avvitarla. Se ciò non è possibile, correggere la posizione del soffietto.

    2. Avvitare prima tutte le viti senza stringerle. In questo modo sarà possibile correggere la posizione del soffietto.

    3. Dopo aver avvitato correttamente tutte le viti, serrarle.

  26. Il mandrino è mostrato in posizione più alta per motivi di maggiore chiarezza



  27. Allineare le viti della piastra di fissaggio del soffietto come mostrato nella figura seguente.

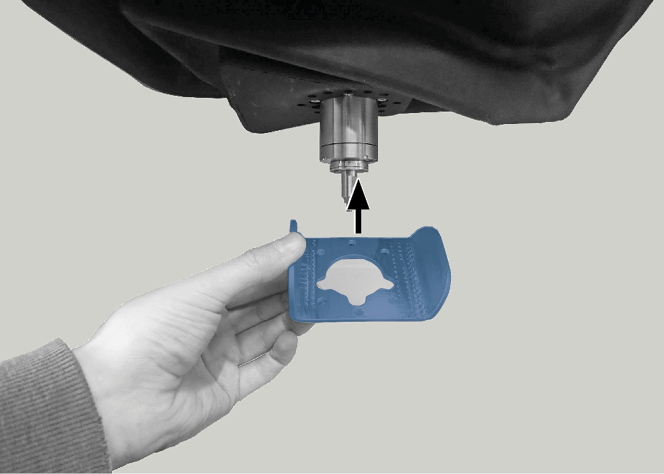

  28. Far scorrere la piastra di fissaggio del soffietto sul mandrino fino a raggiungere il soffietto.

  29.

    • I fori per le 6 viti con cui è fissata la piastra di fissaggio del soffietto si trovano nei fori corrispondenti del soffietto.

  30. Utilizzando il cacciavite dinamometrico da 1,5 Nm con punta TX20, avvitare la piastra di fissaggio del soffietto con 6 viti:

    1. Posizionare con attenzione la prima vite e verificare che sia possibile avvitarla. Se ciò non fosse possibile, correggere la posizione della piastra di fissaggio del soffietto.

    2. Avvitare prima tutte le viti senza stringerle. In questo modo sarà possibile correggere la posizione della piastra di fissaggio del soffietto.

    3. Dopo aver avvitato correttamente tutte le viti, serrarle.

  31.

  32. Chiudere lo sportello del vano di lavoro.



  33. Posizionare il coperchio di sicurezza in modo che i 4 fori per le viti si trovino al di sopra dei 4 fori nell’alloggiamento della macchina.

  34. Avvitare il coperchio di sicurezza con il cacciavite dinamometrico a 1,5 Nm all’alloggiamento della macchina.

  35.

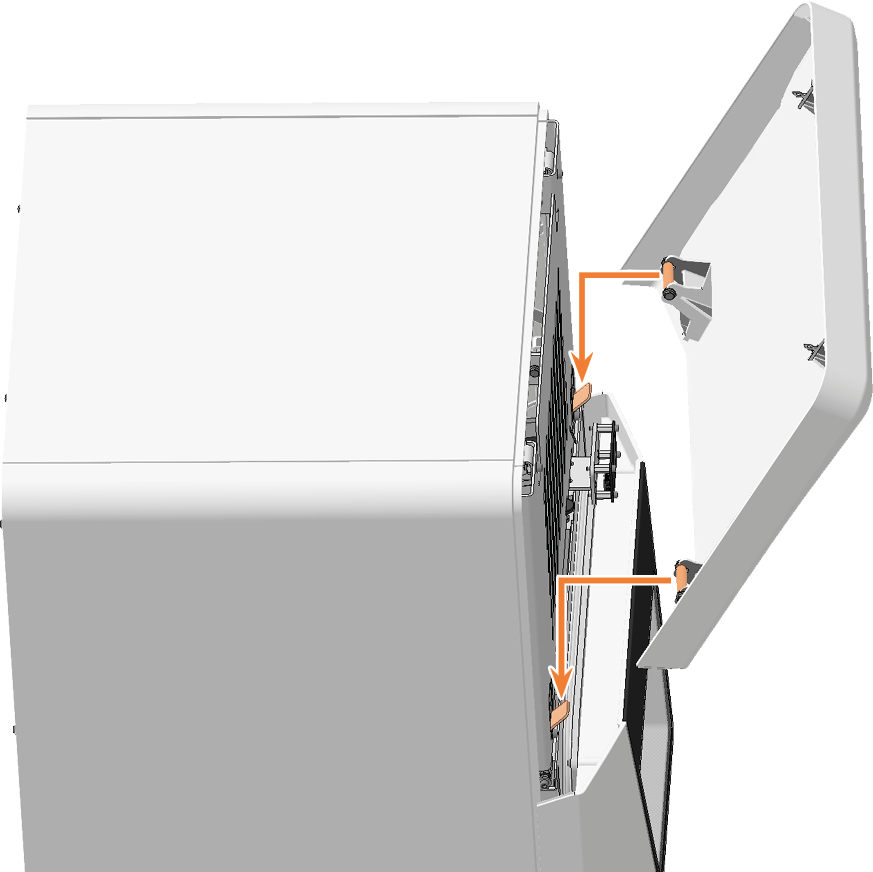

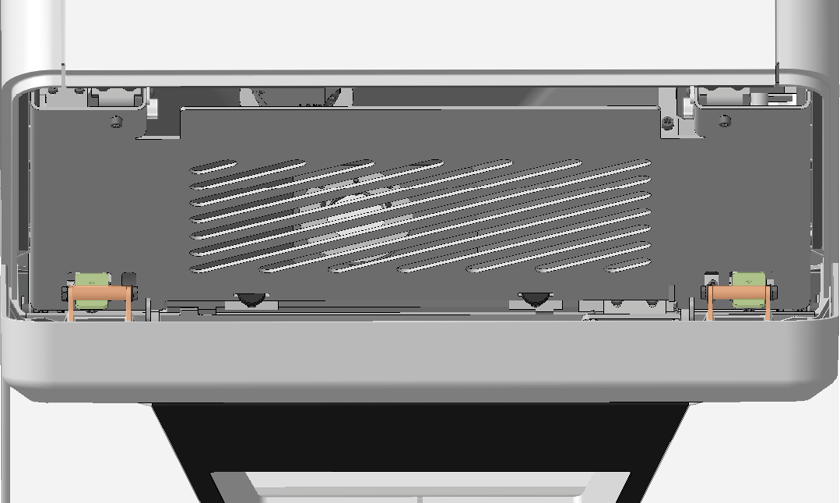

  36. Installare il coperchio per assistenza superiore:

    1. Inserire i bulloni (contrassegnato in arancione) del coperchio per assistenza nei supporti (contrassegnati in verde) del coperchio di sicurezza.

    2. Inclinare il coperchio per assistenza verso la macchina finché non scatta in posizione.







  37. Accendere la macchina con l’interruttore di alimentazione principale.

  38. Avviare DentalCNC.

  39.



  40. Verificare che i riferimenti della macchina siano corretti e che i soffietti non sfiorino alcun punto.

    In caso di errori, contattare il servizio clienti.

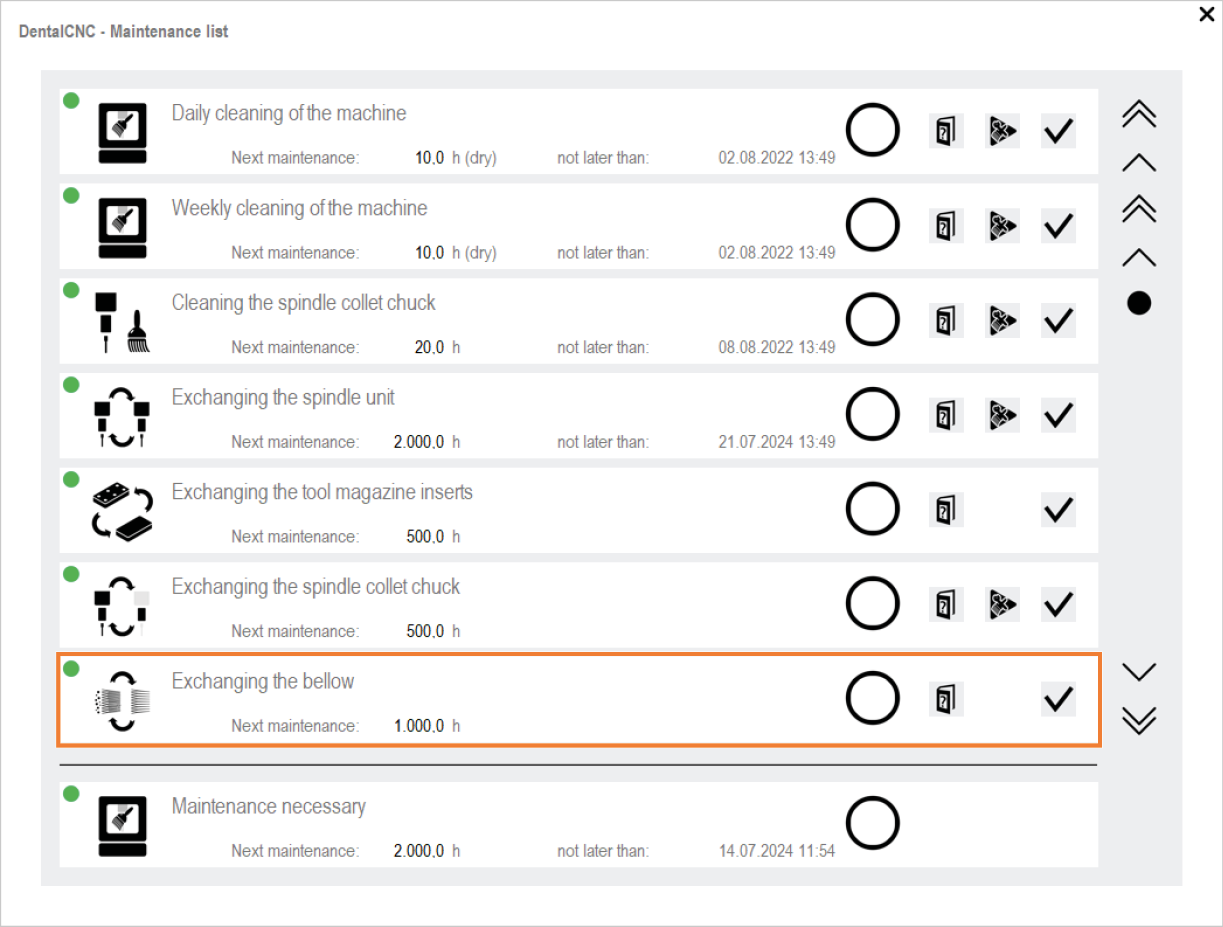

  41. Aprire la finestra della sezione Manutenzione con la seguente icona nella barra delle icone principale
  42. Selezionare la seguente icona della voce Sostituire il soffietto:
