Si applica a: E4

Trasporto e stoccaggio

AVVERTENZA

Lesioni causate da modalità di trasporto non sicure

Nel caso venga trasportata secondo modalità non sicure, la macchina potrebbe scivolare e provocare lesioni.

Le parti non montate correttamente possono cadere e causare danni e/o danneggiarsi.

Impilare solo macchine adeguatamente imballate e protette dallo scivolamento.
Non impilare carichi sulle macchine.
Trasportare le macchine imballate solo sul pallet in dotazione. Fissare la macchina per prevenirne lo scivolamento.
Assicurarsi che solo il personale addestrato trasporti la macchina da e verso il luogo di installazione.
Trasportare la macchina sempre in posizione verticale.
Trasportare e posizionare la macchina impiegando il numero di persone necessario in funzione del peso della macchina, conformemente alle leggi e normative locali e/o nazionali.

AVVISO

Danni alla macchina dovuti a trasporto e/o stoccaggio non adeguati

Assicurarsi che tutte le condizioni del capitolo Dati tecnici siano rispettate nell’ambito di tutto il periodo di trasporto e/o stoccaggio.

Trasporto della macchina in uno scatolone

Pulire la macchina.
Se la macchina è stata utilizzata per lavorazioni a umido:
1. Flussare il sistema del liquido refrigerante.
2. Svuotare e pulire il recipiente del refrigerante. Controllare che il recipiente sia perfettamente asciutto.
3. Pulire il vano di lavoro. Controllare che il vano di lavoro sia perfettamente asciutto.
Spegnere la macchina con l’interruttore di alimentazione principale.

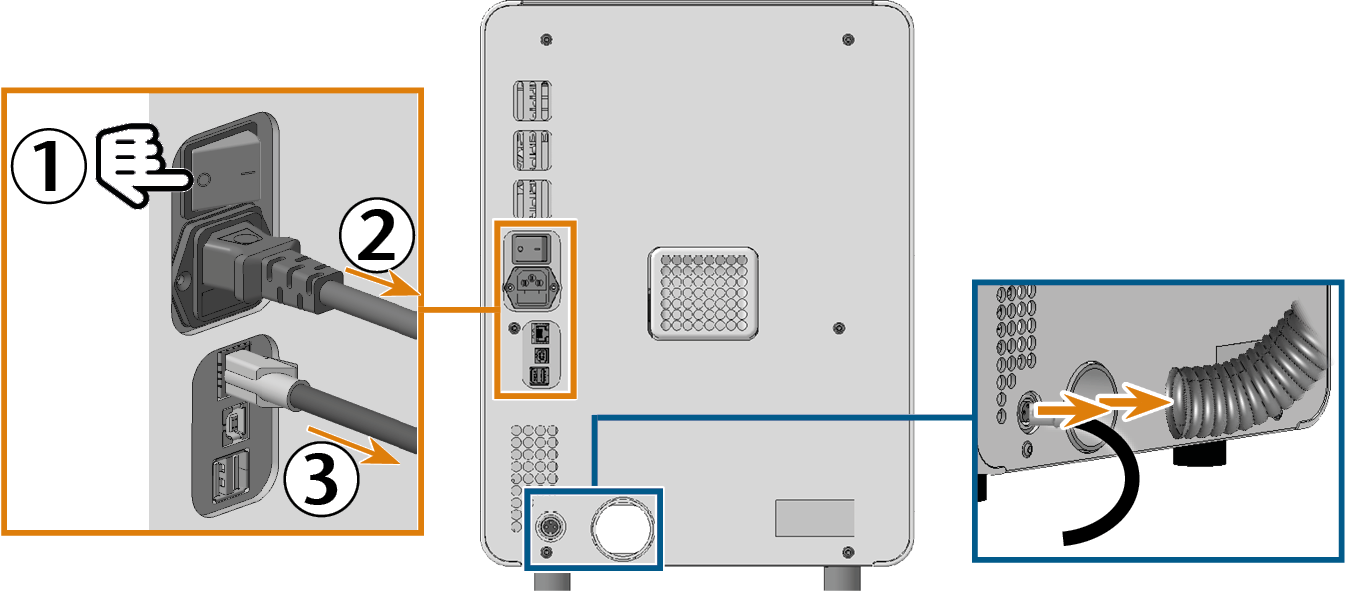

Smontare i componenti della macchina seguendo le istruzioni di installazione in ordine inverso.

Pulire la macchina.  Pulizia della macchina
Se la macchina è stata utilizzata per lavorazioni a umido:
1. Flussare il sistema del liquido refrigerante.
2. Svuotare e pulire il recipiente del refrigerante. Controllare che il recipiente sia perfettamente asciutto.
3. Pulire il vano di lavoro. Controllare che il vano di lavoro sia perfettamente asciutto.
4. Rimuovere l'inserto di scarico dal vano di lavoro.
In caso di trasporto via mare, adottare misure adeguate contro la corrosione.

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

Tenere a portata di mano:
Se possibile, utilizzare l’imballaggio originale. Se l’imballaggio originale non è disponibile, utilizzarne uno di dimensioni e qualità simili.

L’imballaggio originale è disponibile presso il servizio clienti.
ATTENZIONE!Indossare i guanti.
Aprire lo sportello del vano di lavoro.
Rimuovere il pezzo grezzo dal portapezzi, se presente.
Chiudere lo sportello del vano di lavoro.

Avviare DentalCNC.
Mettere il mandrino in posizione di trasporto.

 Spostamento del mandrino in posizione di trasporto
Chiudere DentalCNC.

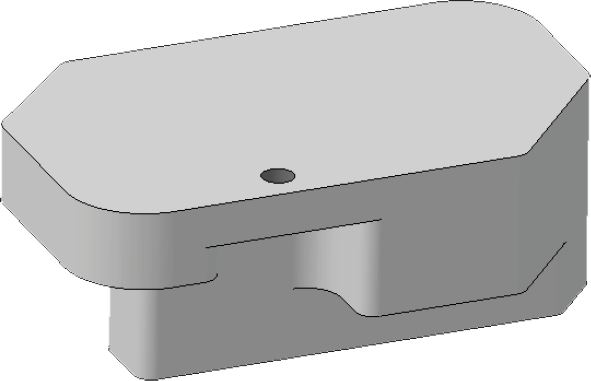

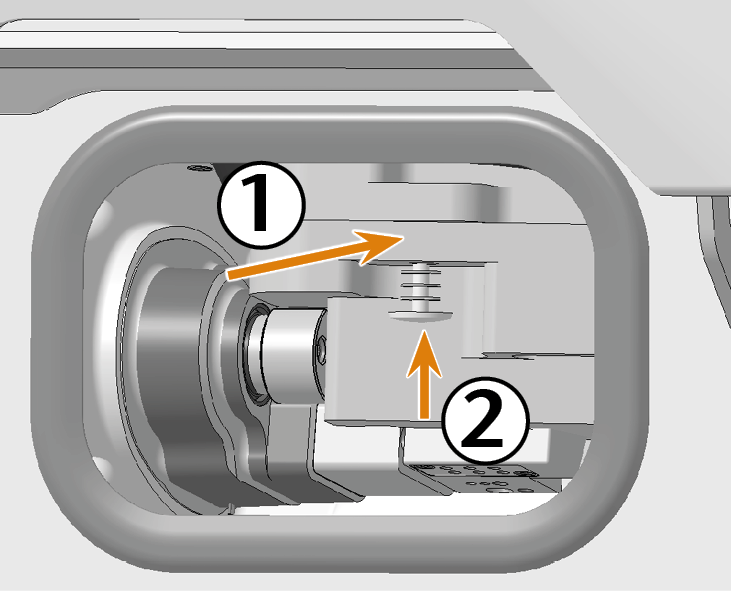

Inserire il fermo per il trasporto nel vano di lavoro:

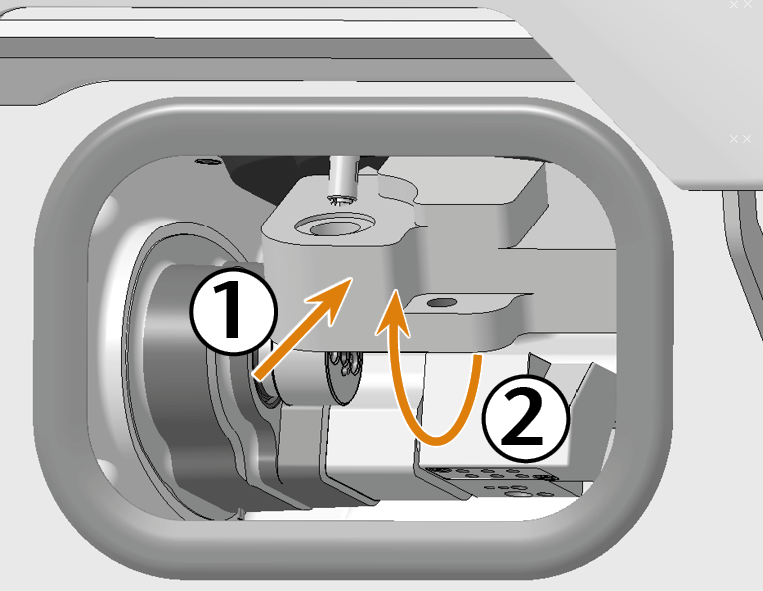

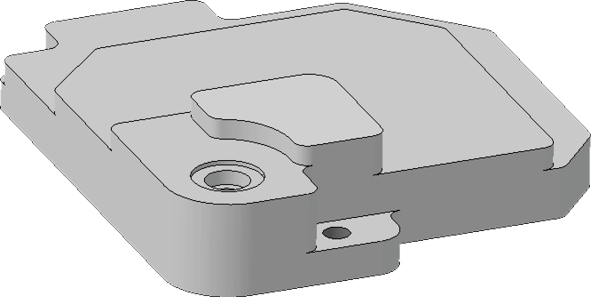

1. Inserire la parte superiore inclinata verso il basso e inclinarla verso l'alto.
2. Spingere la parte inferiore nella macchina.

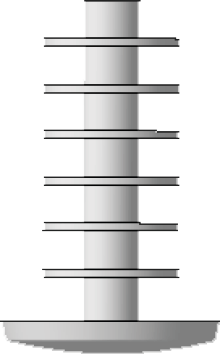

3. Spingere il tassello di plastica dal basso nel fermo per il trasporto.

Collocare il coperchio di protezione della carteratura sulla macchina dall'alto.

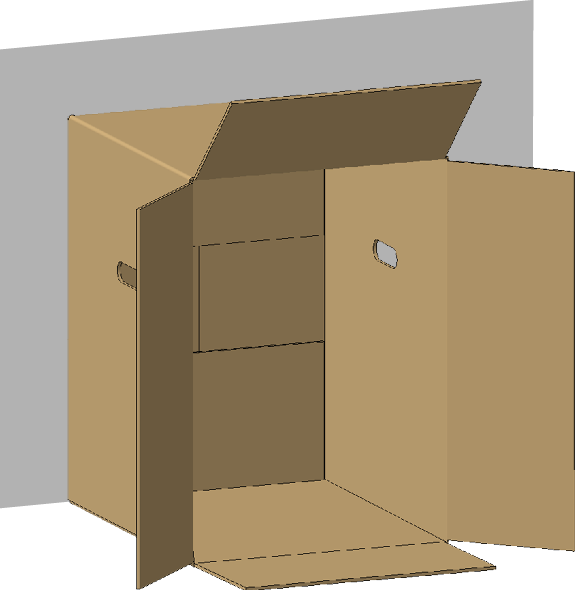

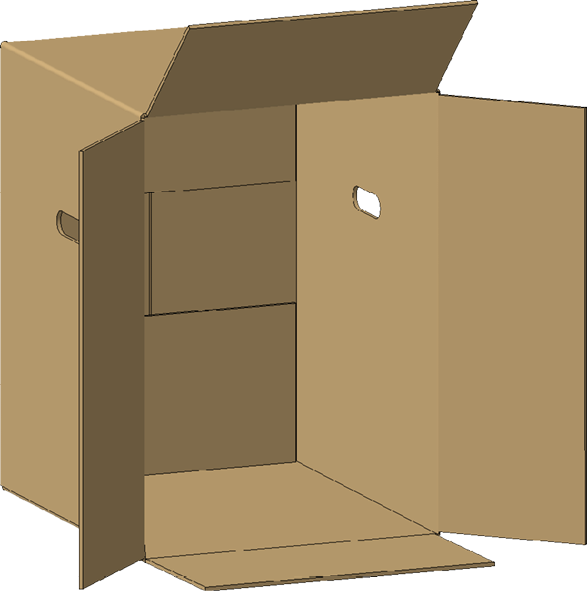

Posizionare lo scatolone di trasporto su una superficie in grado di sostenere il peso della macchina compreso il kit di imballaggio.
- Aprire lo scatolone sul lato frontale con la scritta Open here.
- Raccomandazione: Il retro dello scatolone deve toccare una parete solida. In caso contrario, è necessaria una 2° persona per far scorrere la macchina.

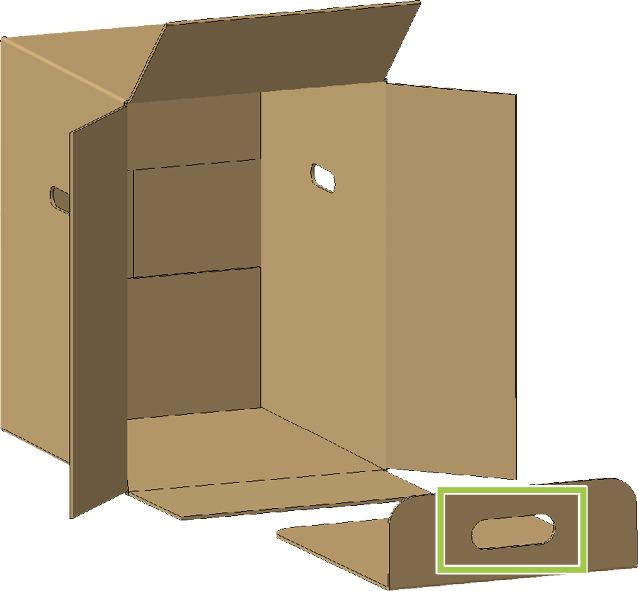

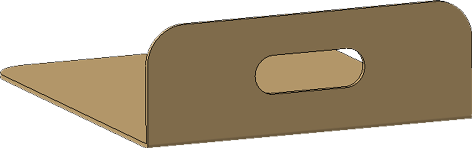

Posizionare l'inserto davanti allo scatolone di trasporto in modo che la maniglia (contrassegnata in verde) si trovi sul lato opposto dell'apertura dello scatolone.

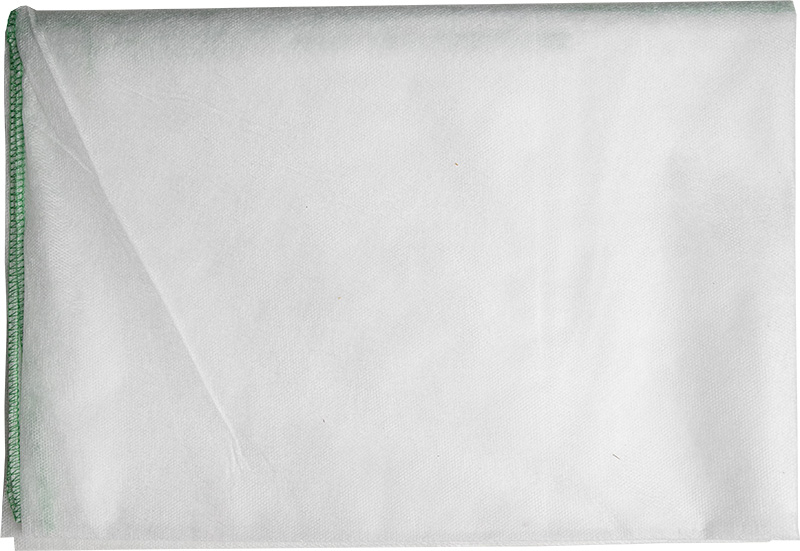

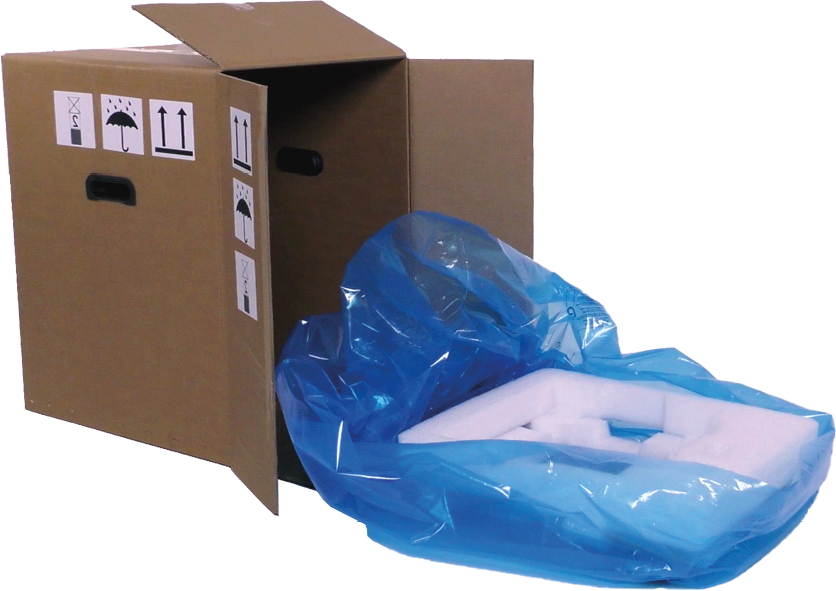

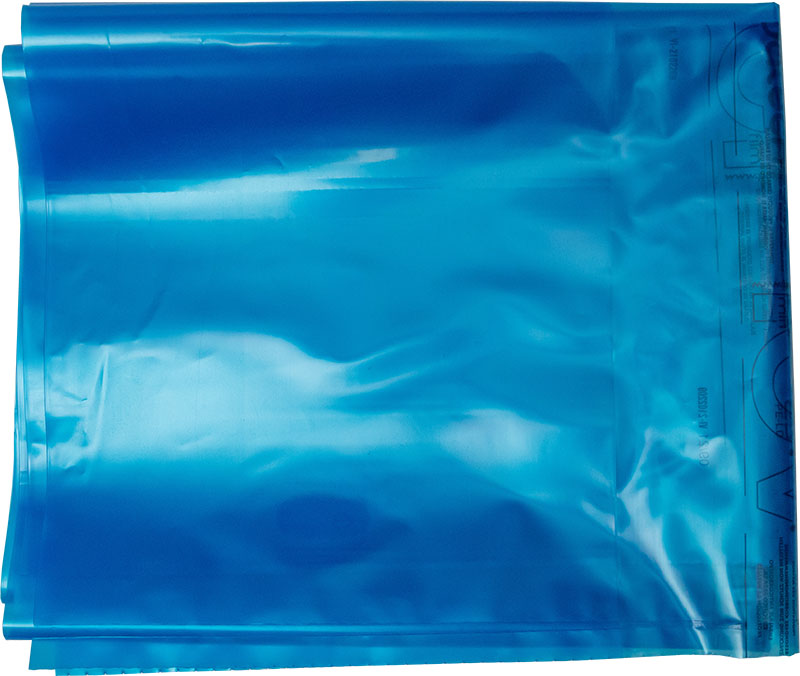

Collocare la copertura di protezione blu in modo uniforme sull'inserto con l'apertura rivolta verso l'alto.

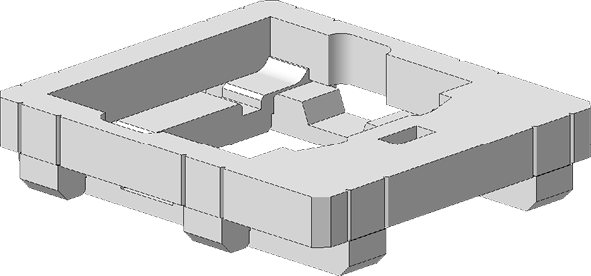

Posizionare il cuscinetto inferiore al centro della copertura di protezione per il trasporto.
Premere la copertura su tutti i lati in modo da esporre la superficie del cuscinetto inferiore.

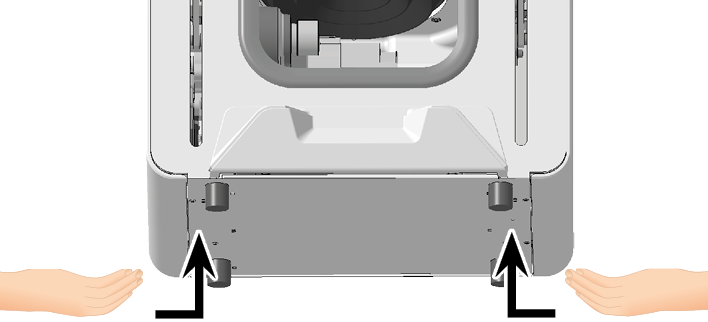

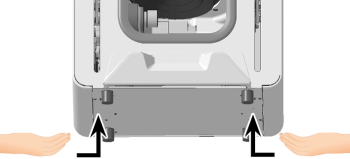

Far scorrere le mani sotto la macchina fino ad avere una presa salda sul lato inferiore della macchina.

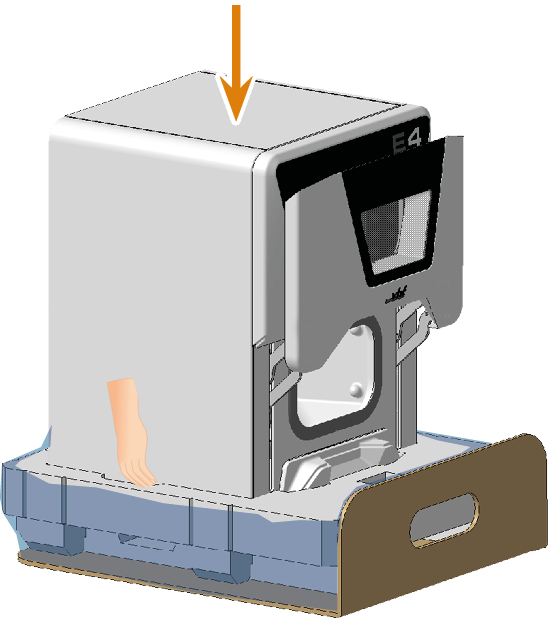

Sollevare la macchina nel cuscinetto inferiore:
- Il retro della macchina è rivolto verso l'apertura dello scatolone.
- Gli incavi per l'impugnatura destra e sinistra nel cuscinetto inferiore offrono spazio per le mani.

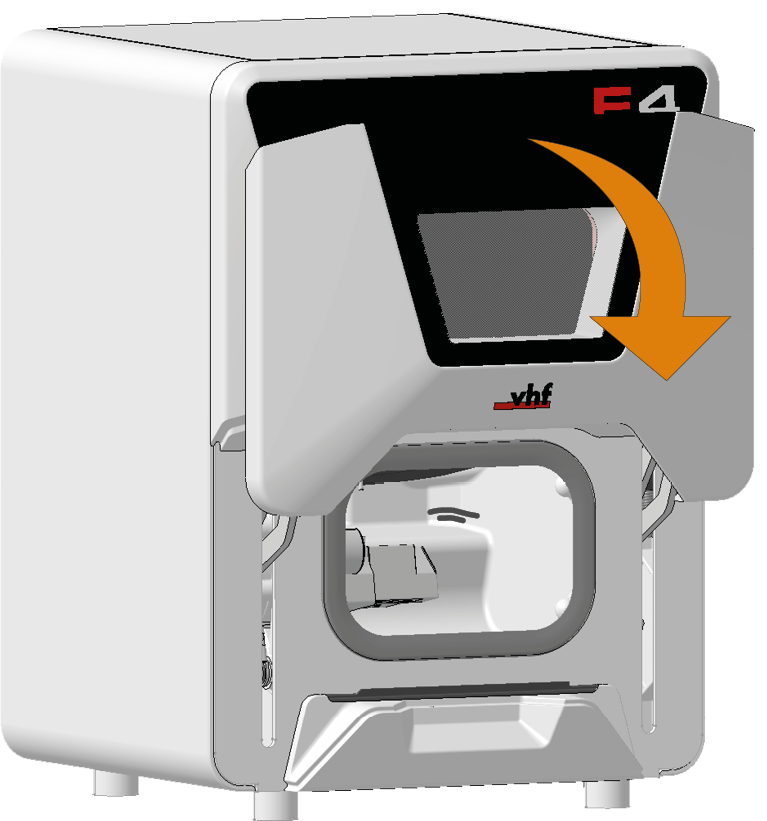

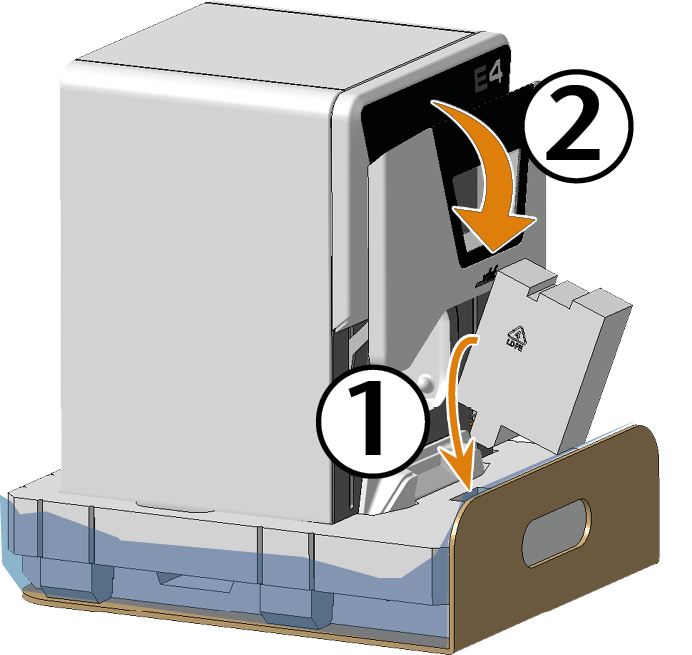

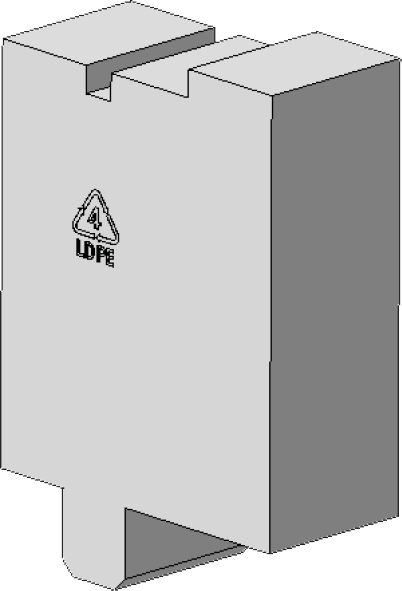

Posizionare il cuscinetto di supporto nel cuscinetto inferiore e chiudere lo sportello del vano di lavoro finché non poggia sul cuscinetto di supporto.

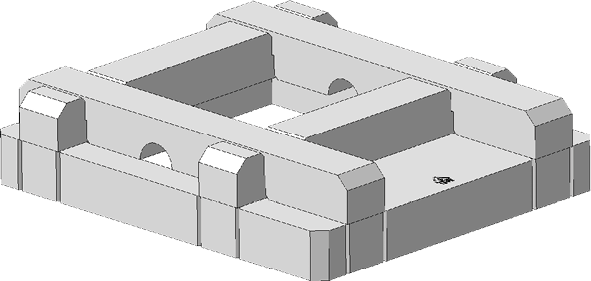

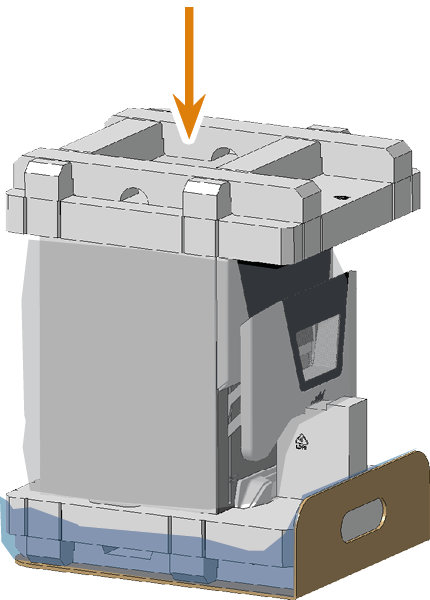

Posizionare il cuscinetto superiore sulla parte superiore della macchina.

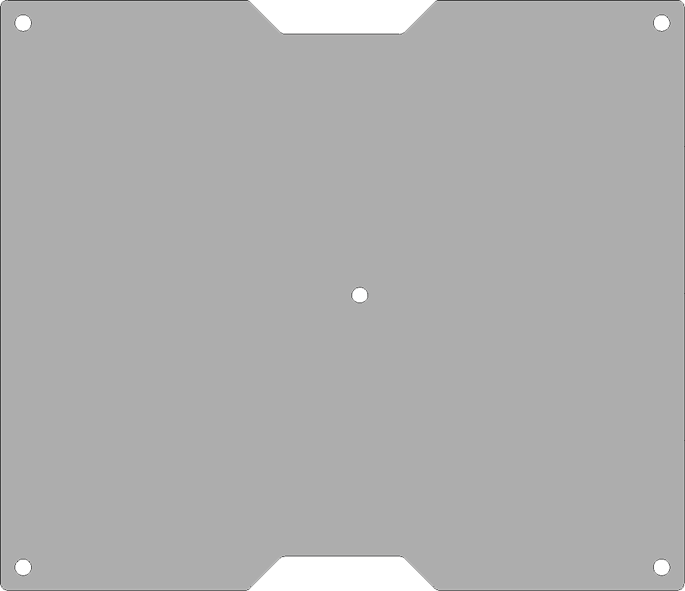

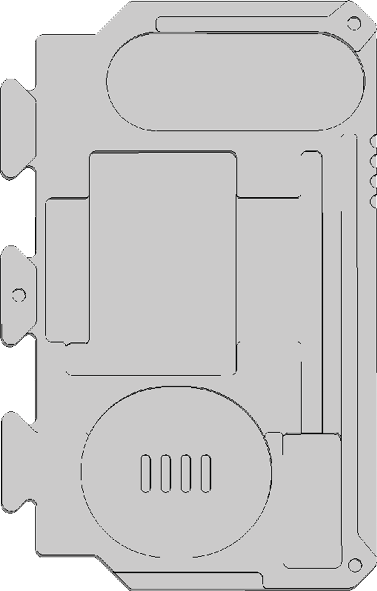

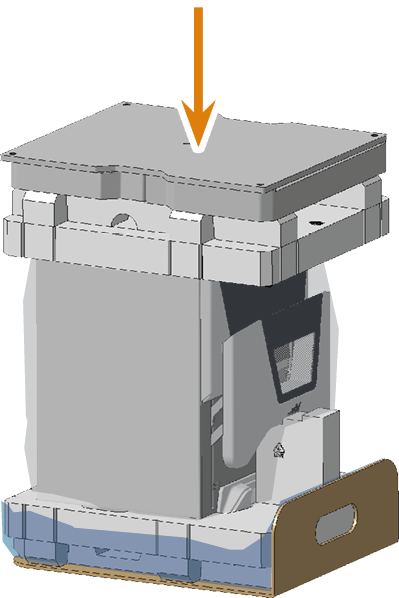

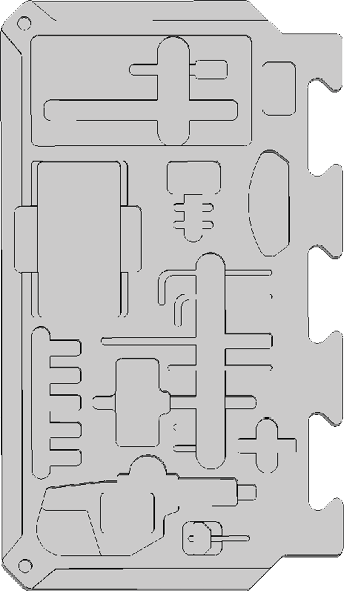

Posizionare il cuscinetto accessorio sul cuscino superiore. Il cuscinetto accessorio è composto da un box accessori 1, un box accessori 2 e un coperchio per accessori.

Se il servizio clienti ha richiesto l'invio di accessori, riporre gli articoli nel cuscinetto accessorio.

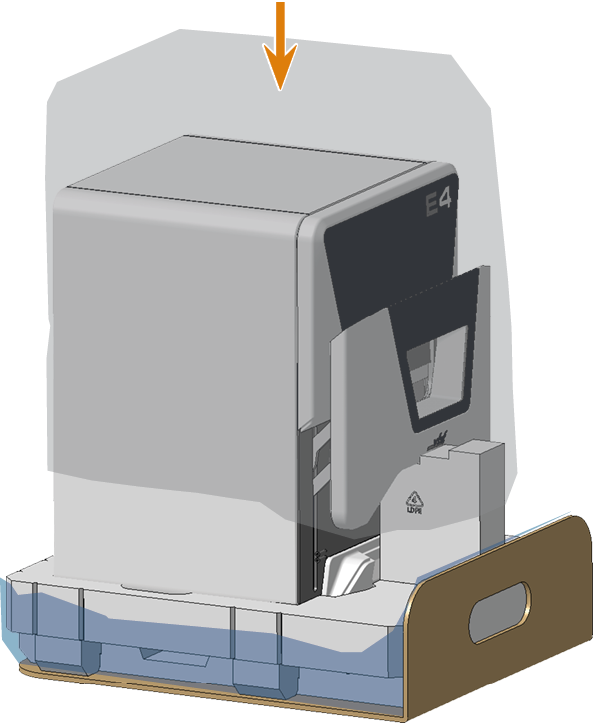

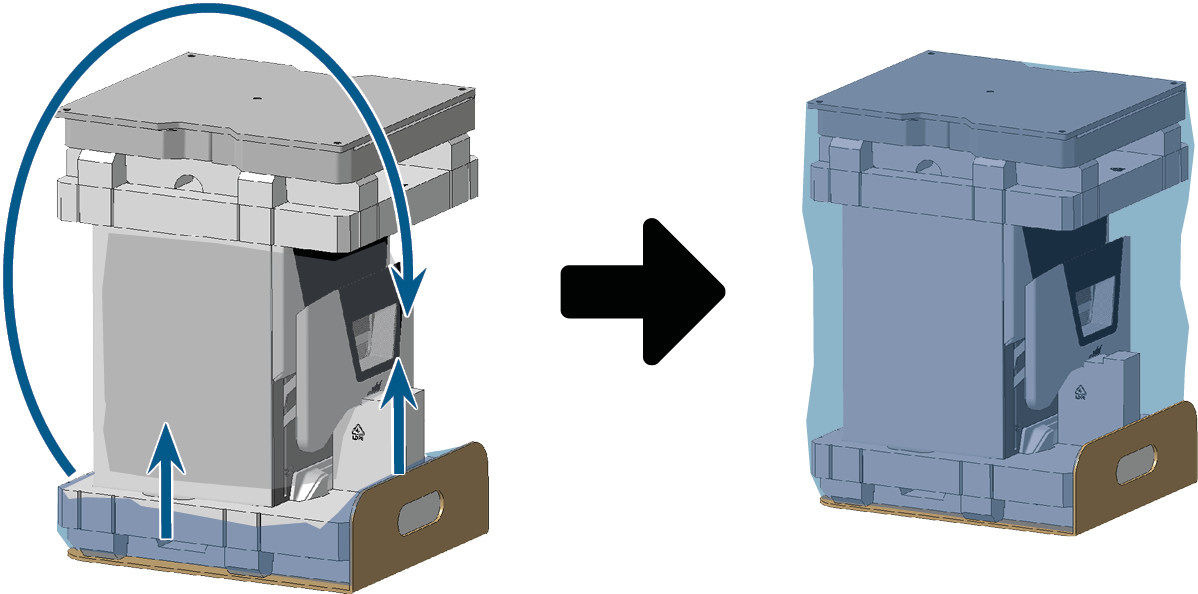

Tirare la copertura di protezione per il trasporto su tutti i lati della macchina fino a quando le estremità si incontrano davanti allo sportello del vano di lavoro.
Chiudere le estremità della copertura con il nastro adesivo.
Se il retro dello scatolone di trasporto non è a contatto con una parete solida, chiedere a una 2° persona di sostenere la scatola.

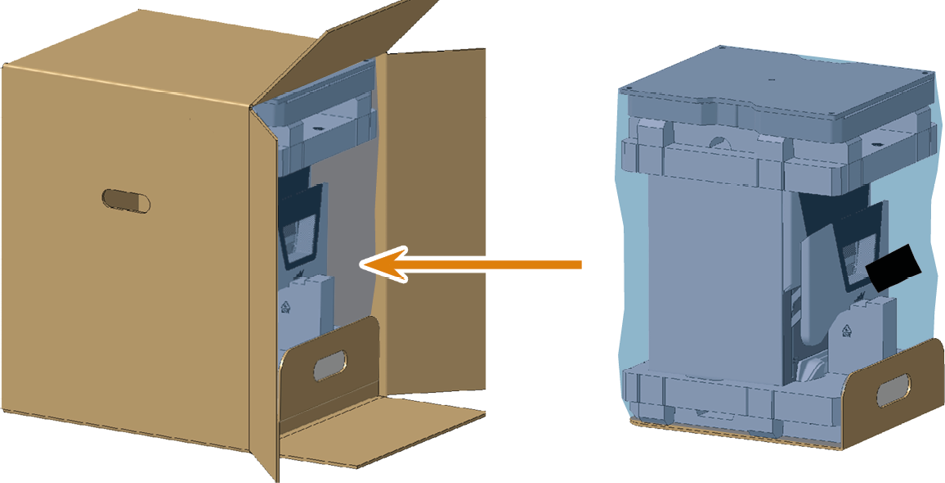

Spingere lentamente la macchina, compreso l'inserto, nello scatolone di trasporto.

La macchina non deve uscire dall’inserto.
Chiudere lo scatolone di trasporto.

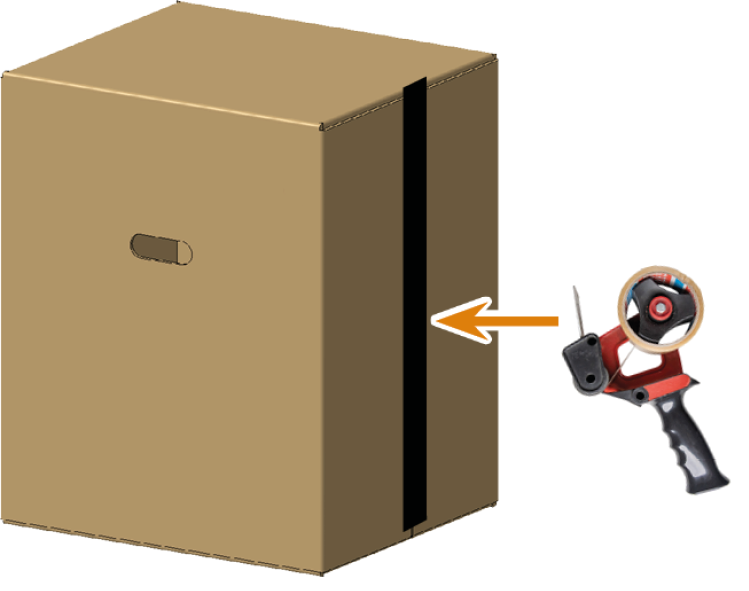

Incollare i lembi di chiusura con il nastro adesivo.
