Si applica a: E4

Sostituzione del tubo di aspirazione della pompa del refrigerante

  1. Tenere a portata di mano:

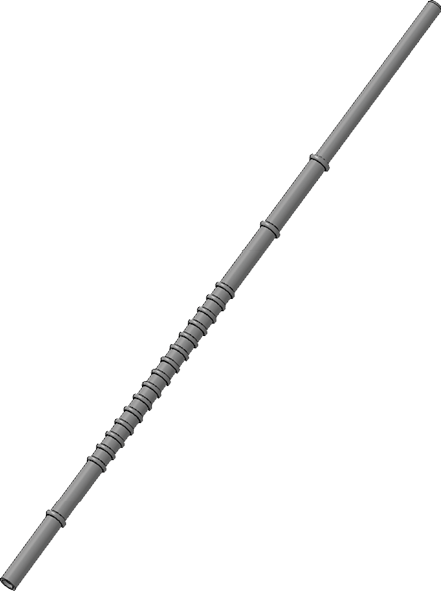

    • 1 x Tubo di aspirazione di ricambio

    • 1 x Cacciavite angolare TX20



    • 1 x Chiave 10 mm



  2. Spegnere la macchina con l’interruttore di alimentazione principale.

  3. Scollegare la macchina da tutte le linee.



  4. Rimuovere il pannello laterale sinistro.

    Smontaggio e montaggio della carteratura della macchina

  5. Rimuovere il recipiente del liquido di raffreddamento dalla macchina.

  6. Tagliare le 4 fascette serracavi che fissano il tubo di aspirazione.

  7. Premere le staffe della fascetta serracavi ed estrarre il tubo di aspirazione dal raccordo angolare. Raccogliere il liquido che fuoriesce con un panno.

  8. Estrarre il tubo di aspirazione dal tubo di immersione.

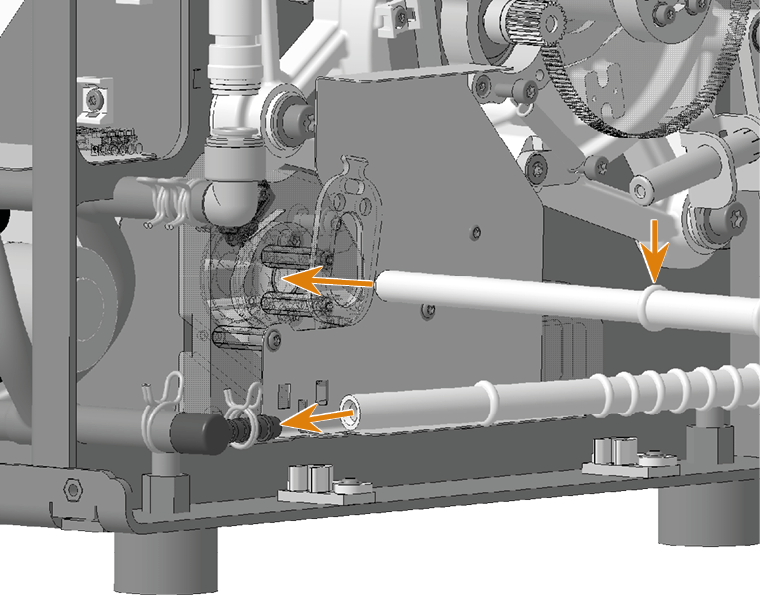

  9. Tenere a portata di mano il tubo di aspirazione di ricambio. Inserire il tubo di aspirazione nel tubo di immersione fino all'ispessimento.

  10. Premere le staffe della fascetta serracavi e inserire il tubo di aspirazione nel raccordo angolare.





  11. Fissare il tubo di aspirazione con 4 fascette serracavi. Assicurarsi che gli ispessimenti del tubo di aspirazione siano posizionati negli incavi.





  12. Assemblare la carteratura della macchina.

    Smontaggio e montaggio della carteratura della macchina
