Si applica a: E4

Sostituire l’unità mandrino

Quando si sostituisce il mandrino, sostituire l'intero gruppo mandrino, composto dai seguenti componenti:

  • Mandrino comprensivo di pinza di serraggio

  • Unità di rilascio della pinza di serraggio comprensiva di cavo

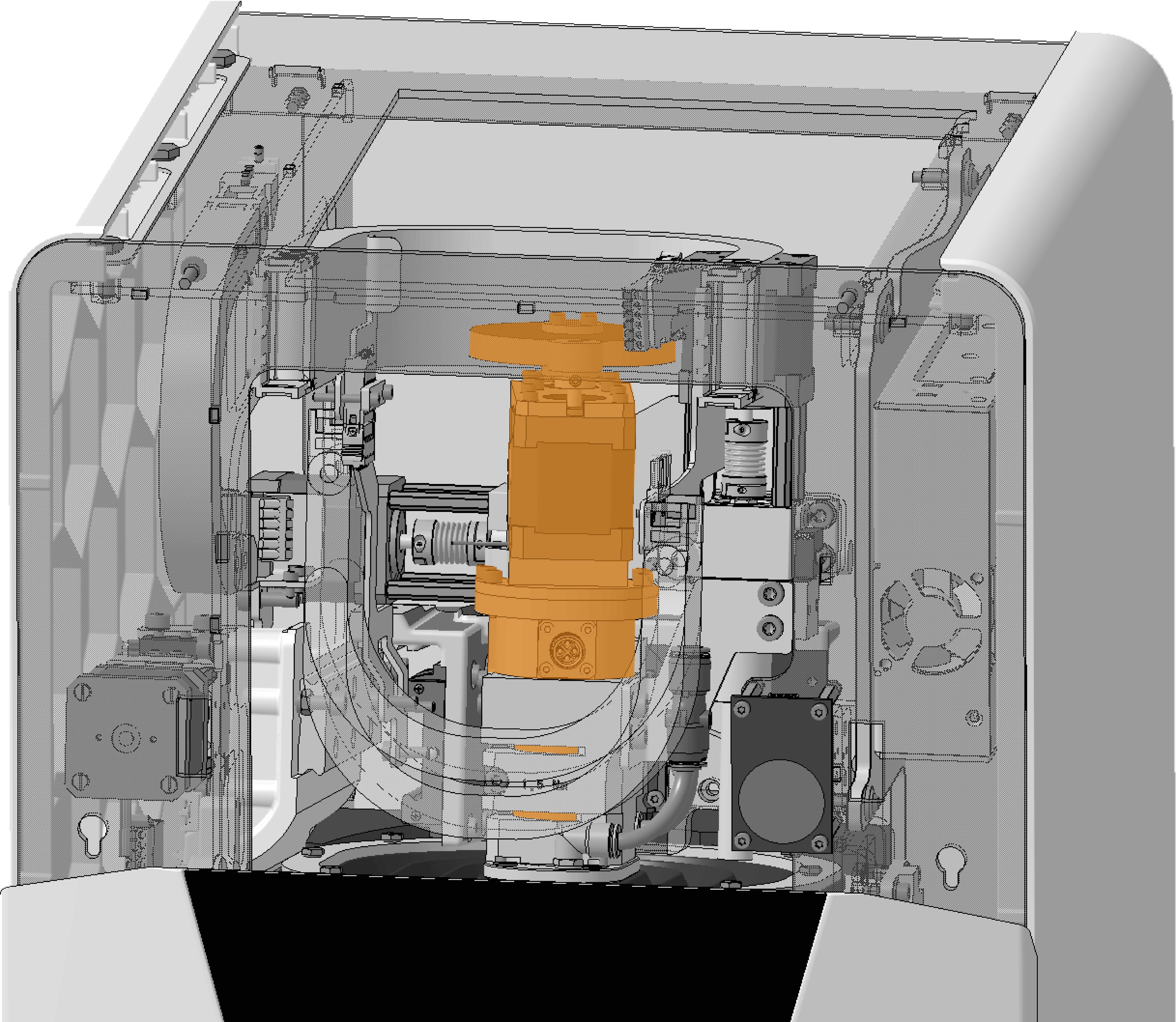

Il gruppo mandrino (in arancione) si trova dietro il coperchio per assistenza.



  1. Tenere a portata di mano:

    • 1 x Mandrino di ricambio SFE 300E

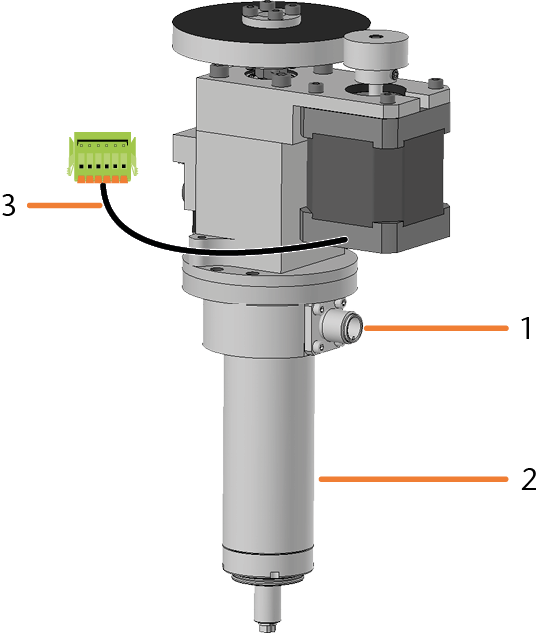

      1. Collegamento per il cavo del mandrino

      2. Mandrino comprensivo di pinza di serraggio

      3. Cavo dell'unità di rilascio della pinza di serraggio con connettore

    • 1 x Cacciavite dinamometrico 1,5 Nm con punta TX20



  2. Avviare DentalCNC.

  3. Aprire la finestra della sezione Manutenzione con la seguente icona nella barra delle icone principale:

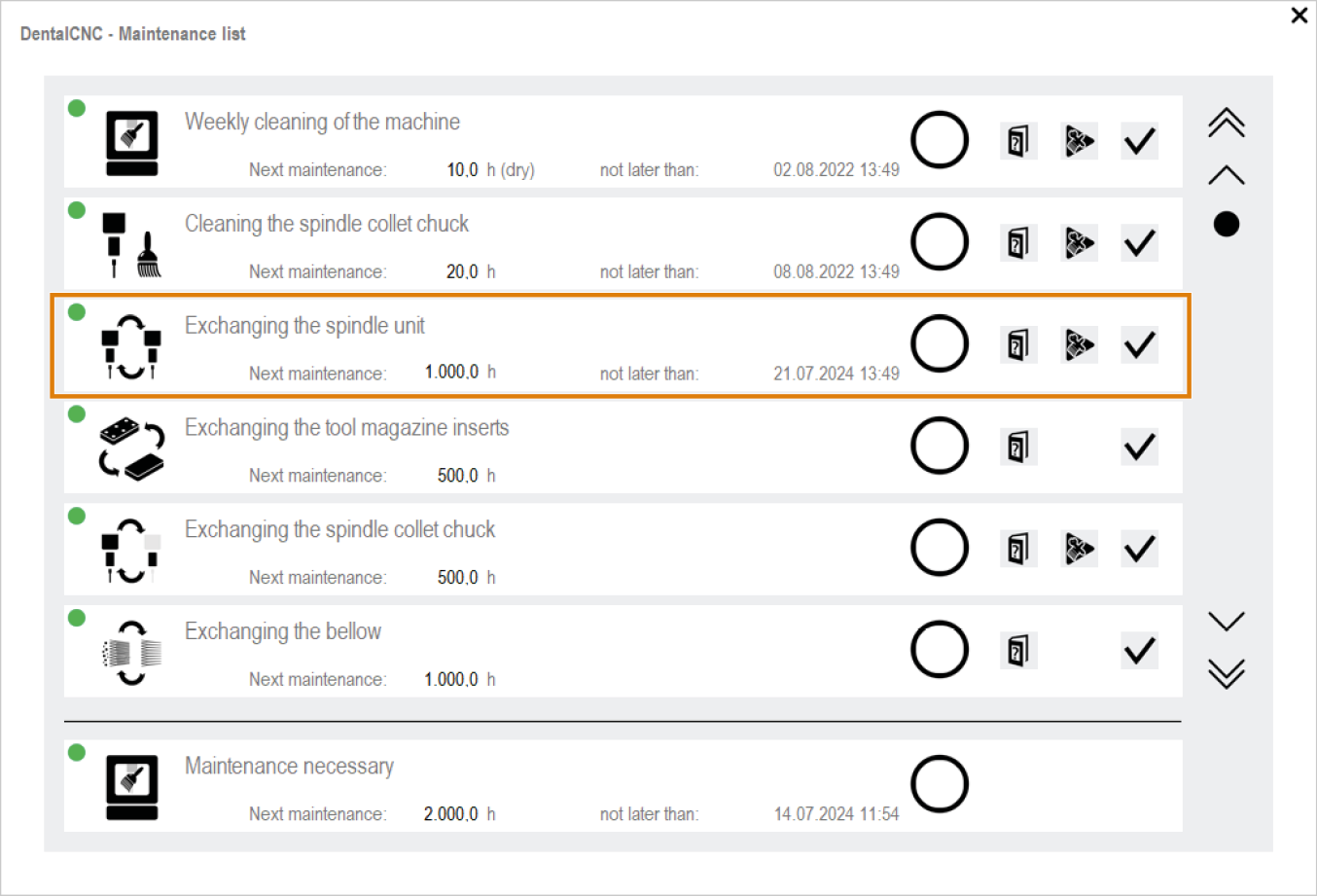

  4. Selezionare il seguente simbolo per la voce Sostituire il mandrino:

    • Il mandrino si sposta nella posizione di cambio mandrino.

  5. Chiudere DentalCNC.

  6.





  7. .Spegnere la macchina con l’interruttore di alimentazione principale.



  8. Scollegare la macchina da tutte le linee.

  9. Rimuovere il coperchio per assistenza,

    Smontaggio e montaggio della carteratura della macchina

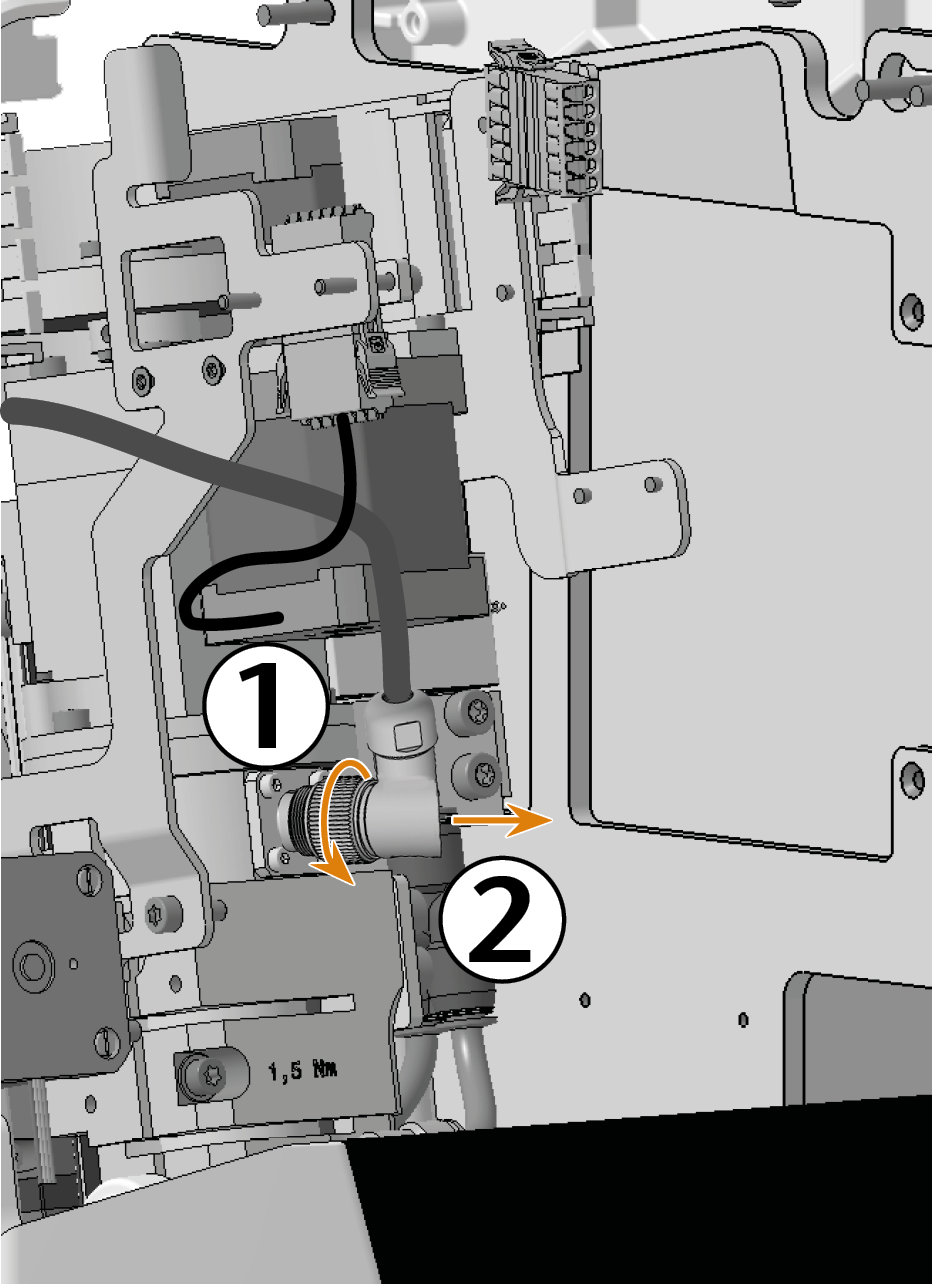

  10. Allentare il cavo del mandrino ruotando manualmente il dado zigrinato in senso antiorario.
  11. Estrarre il cavo del mandrino dal connettore sul gruppo mandrino.

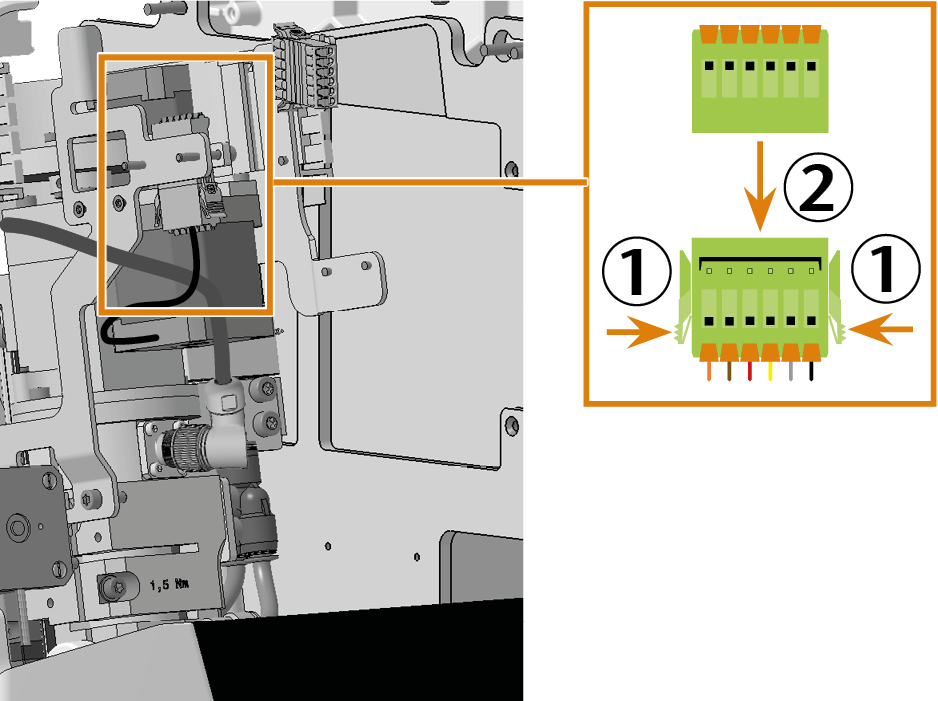

  12. Rimuovere il cavo dall'unità di rilascio della pinza di serraggio:

    Premere verso il centro entrambi i morsetti di fissaggio del connettore ed estrarre il connettore dalla presa.

  13.

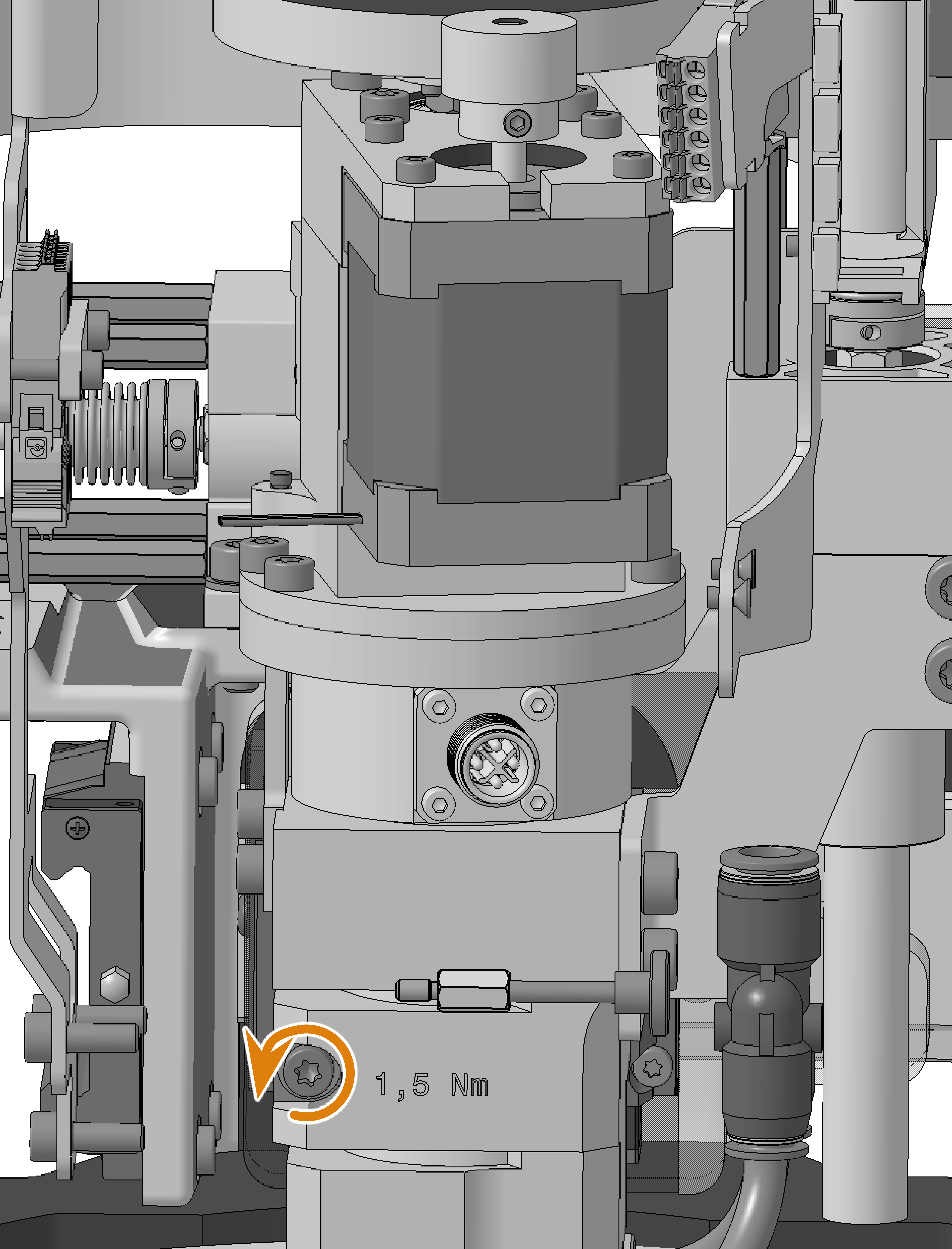

  14. Allentare la vite di fissaggio con il cacciavite dinamometrico. Non svitare completamente la vite.

  15. Estrarre il gruppo mandrino verso l'alto dal relativo supporto.

  16.

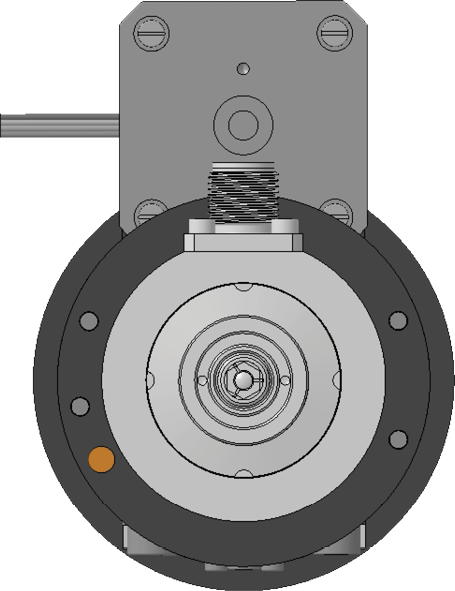

  17. Prendere il gruppo mandrino di ricambio e individuare l’apertura del posizionamento di posizionamento (contrassegnata in arancione) sul lato inferiore.

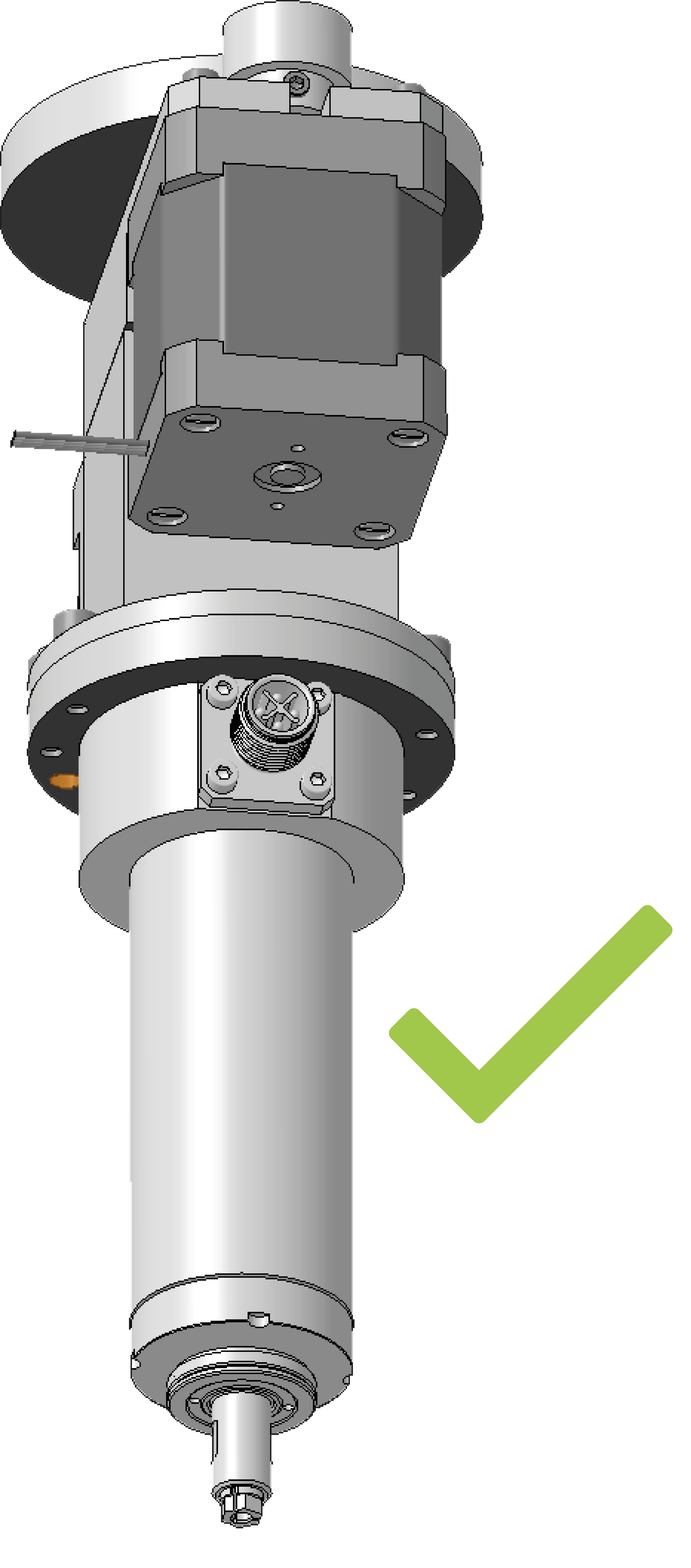

  18. Ruotare il gruppo mandrino in modo che l'apertura di posizionamento (contrassegnata in arancione) si trovi nella parte posteriore sinistra.

  19.

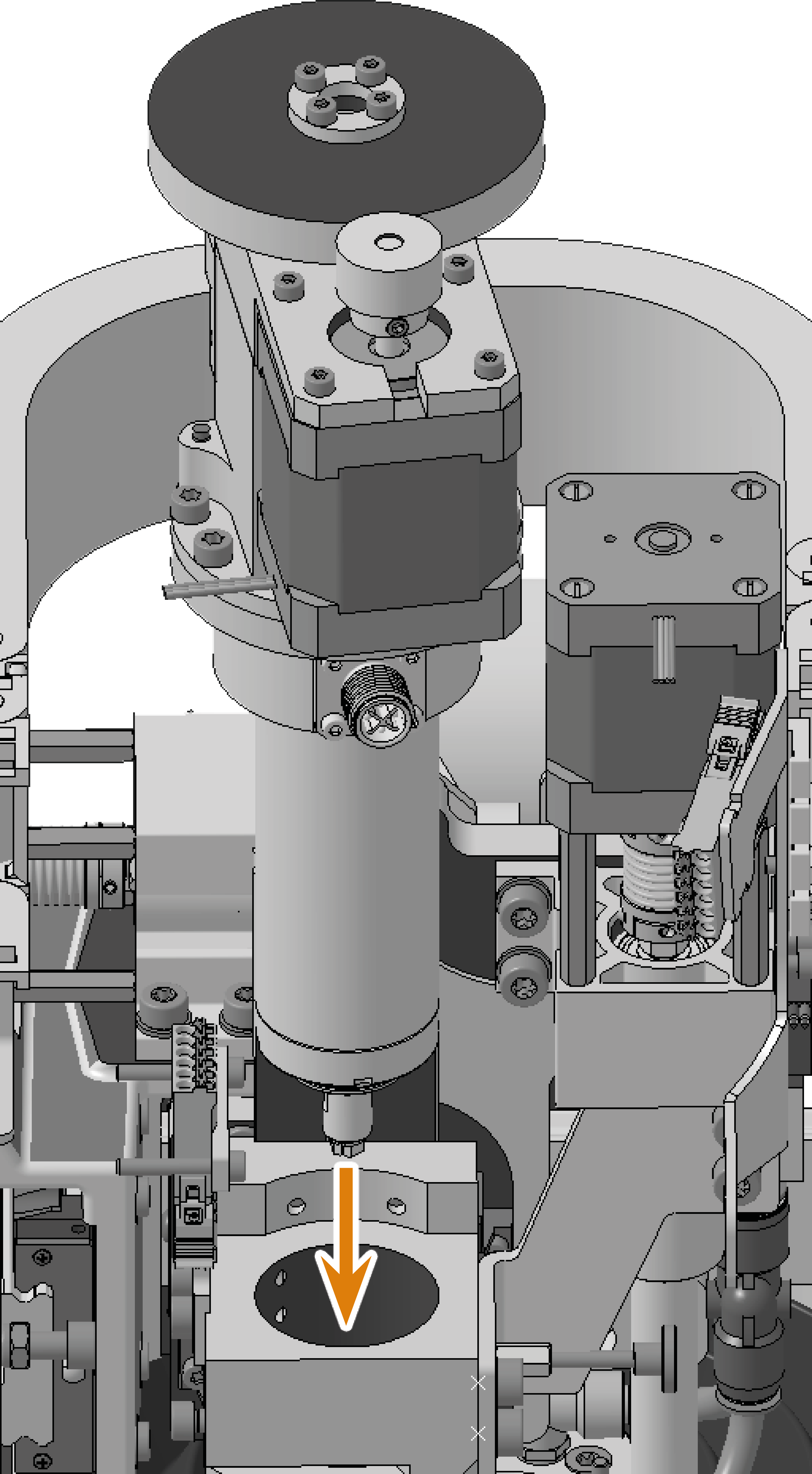

  20. Inserire il gruppo mandrino di ricambio nel relativo alloggiamento dall'alto:

    1. Inserire l’ausilio di posizionamento (contrassegnato in blu) sul supporto del mandrino nel foro di posizionamento (contrassegnato in arancione) del mandrino.

    2. Spingere con cautela il gruppo mandrino verso il basso, facendo attenzione all'indicatore dell'altezza del mandrino.

    AVVISO! Assicurarsi che l'ingranaggio del mandrino non tocchi il tubo del refrigerante.

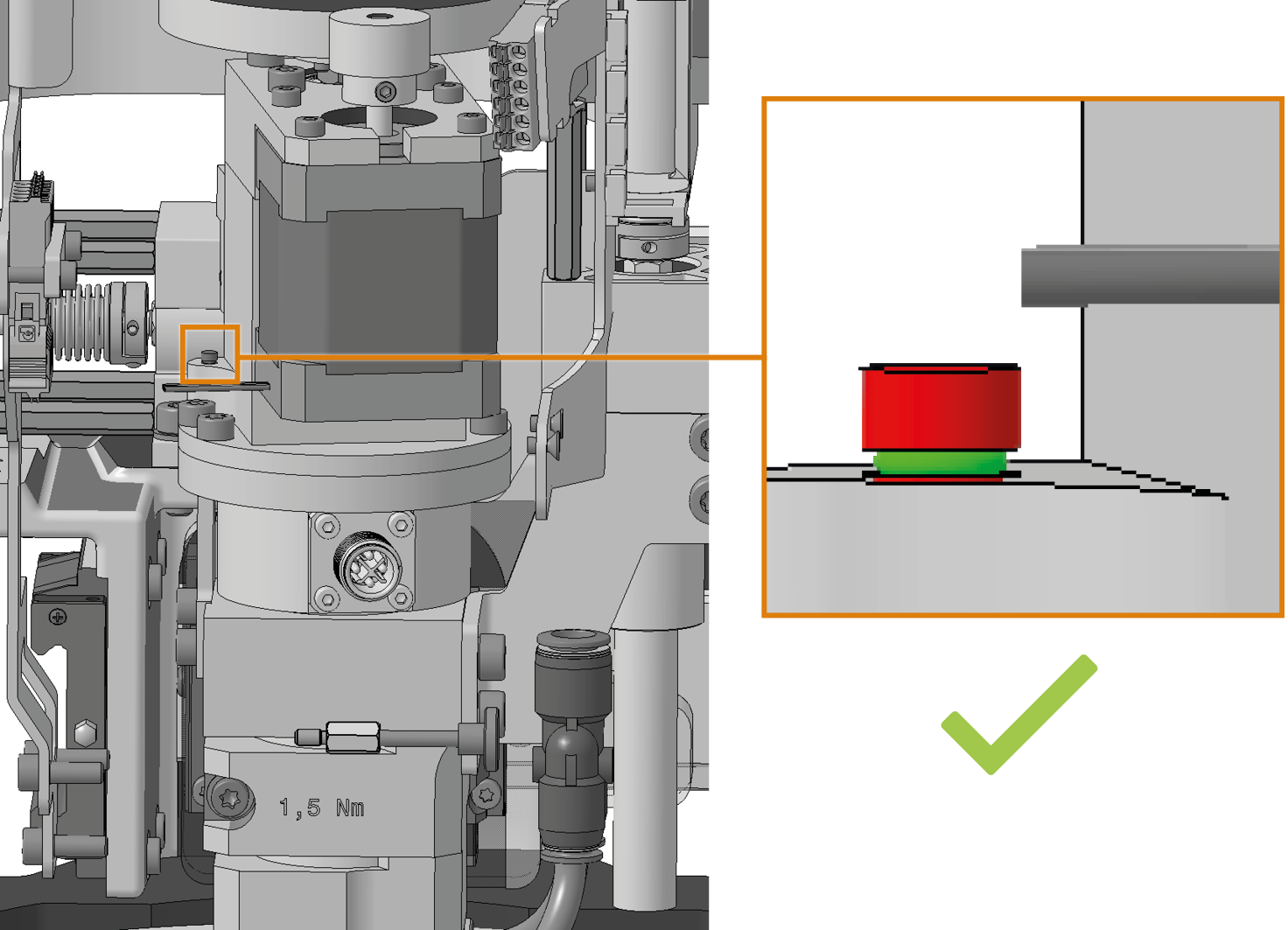

    • Una volta che l’unità mandrino è stata spinta sufficientemente in basso, si vedrà l'anello verde sull'indicatore dell'altezza del mandrino.

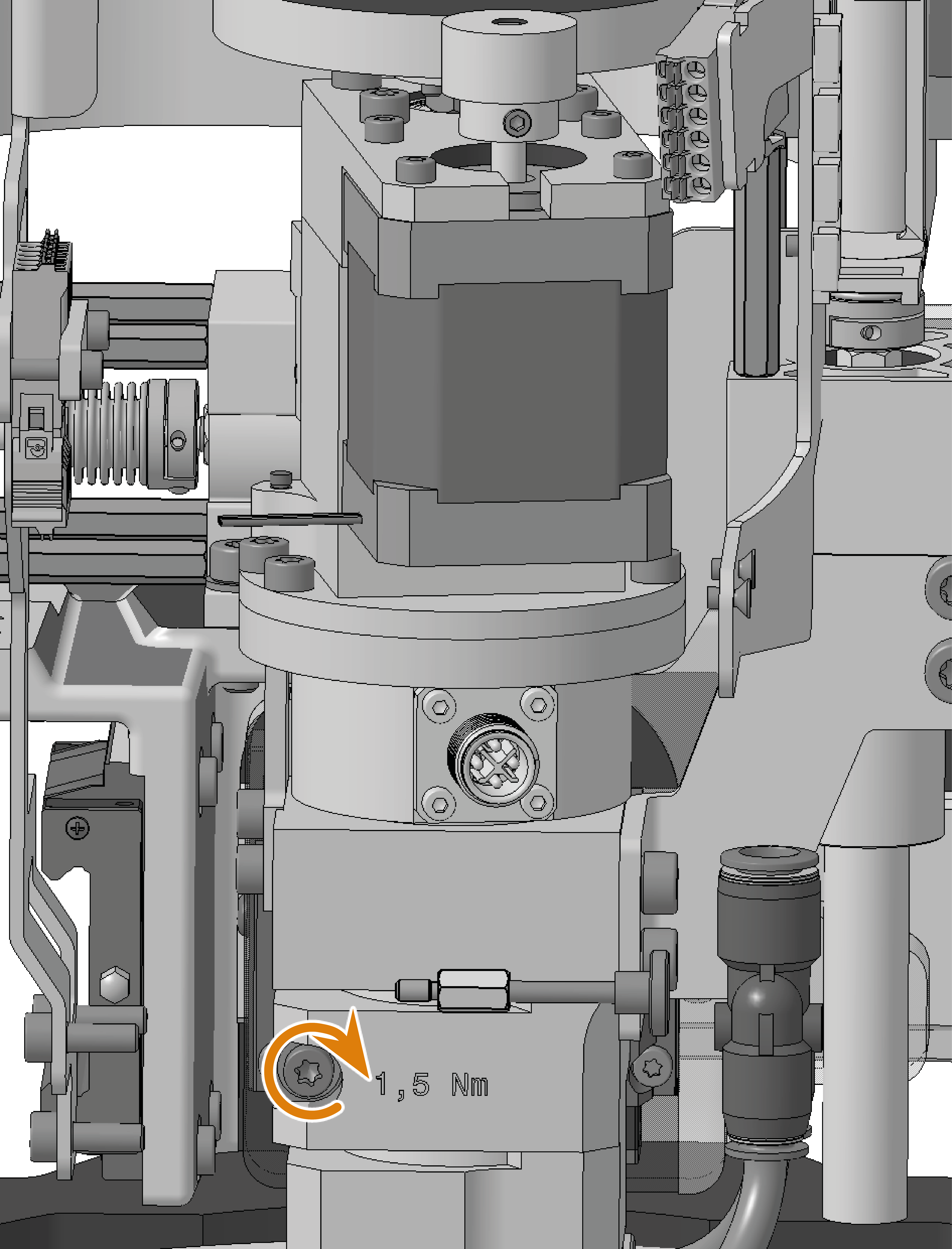

  21. Serrare la vite di fissaggio del mandrino con il cacciavite dinamometrico.

  22. Inserire il cavo del mandrino nel collegamento del mandrino.

  23. Avvitare il cavo del mandrino ruotando manualmente il dado zigrinato in senso orario.

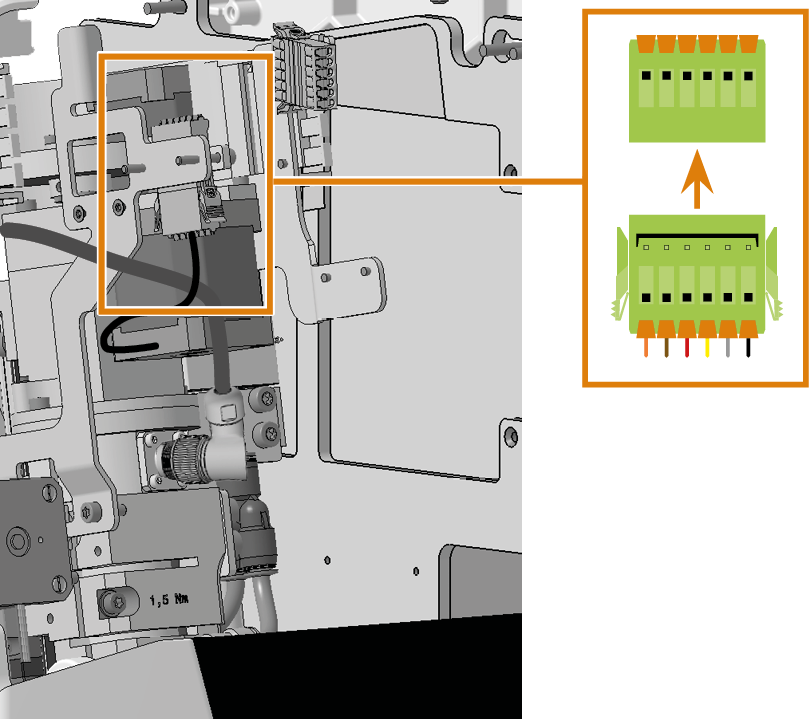

  24. Collegare il cavo dell'unità di rilascio della pinza di serraggio al relativo collegamento della macchina.

  25.





  26. Applicare il coperchio per assistenza.

    Smontaggio e montaggio della carteratura della macchina

  27. Accendere la macchina con l’interruttore di alimentazione principale.

  28. Avviare DentalCNC.

  29. Aprire la finestra della sezione Manutenzione con la seguente icona nella barra delle icone principale:
  30. Selezionare il seguente simbolo delle voci Sostituire il mandrino e Sostituire la pinza di serraggio del mandrino

  31. Fresare un campione di prova e calibrare la macchina, se necessario.

    Tarare la macchina con i campioni di taratura

  32. Contattare il servizio clienti e far ripristinare le ore di funzionamento del mandrino.

    Questo può essere importante per la determinazione dei diritti di garanzia.
