Si applica a: E4

Sostituzione del coperchio del recipiente

1. Tenere a portata di mano:

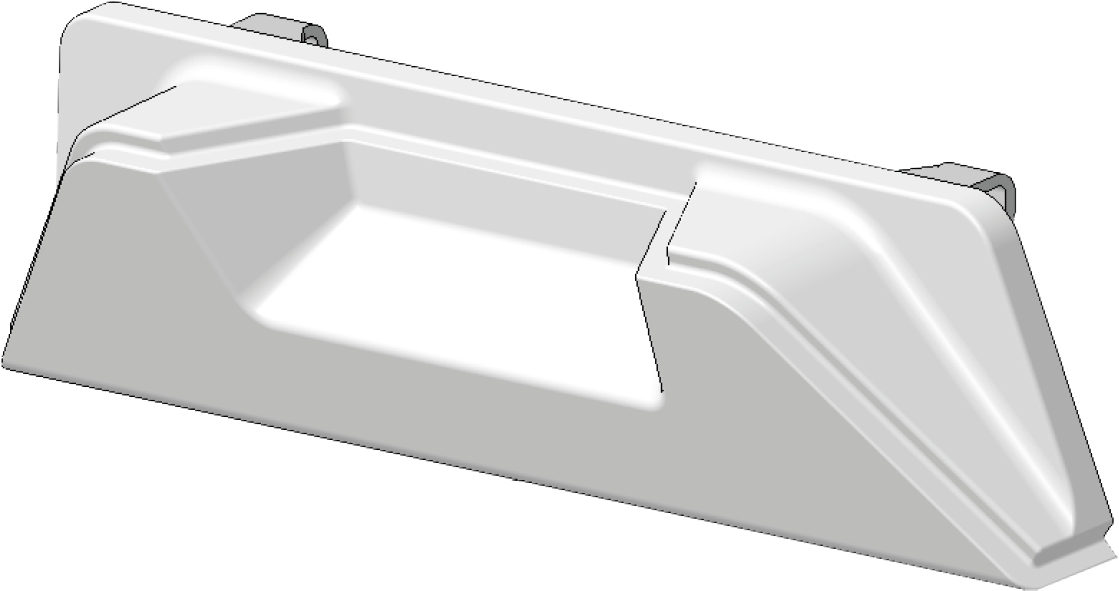

   1 x Coperchio del recipiente di ricambio





   1 x Chiave 10 mm





2. Estrarre il recipiente dalla macchina.

   Se si sostituisce il coperchio del recipiente del liquido di raffreddamento, svuotare e pulire il recipiente del liquido di raffreddamento.

   Sostituire il liquido di raffreddamento e pulire il recipiente del liquido di raffreddamento

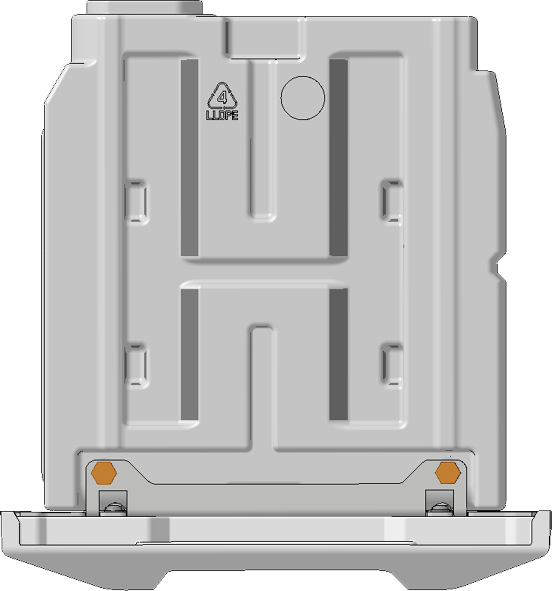

3. Svitare con la chiave le 2 viti (contrassegnate in arancione) che fissano il coperchio del recipiente al recipiente stesso.

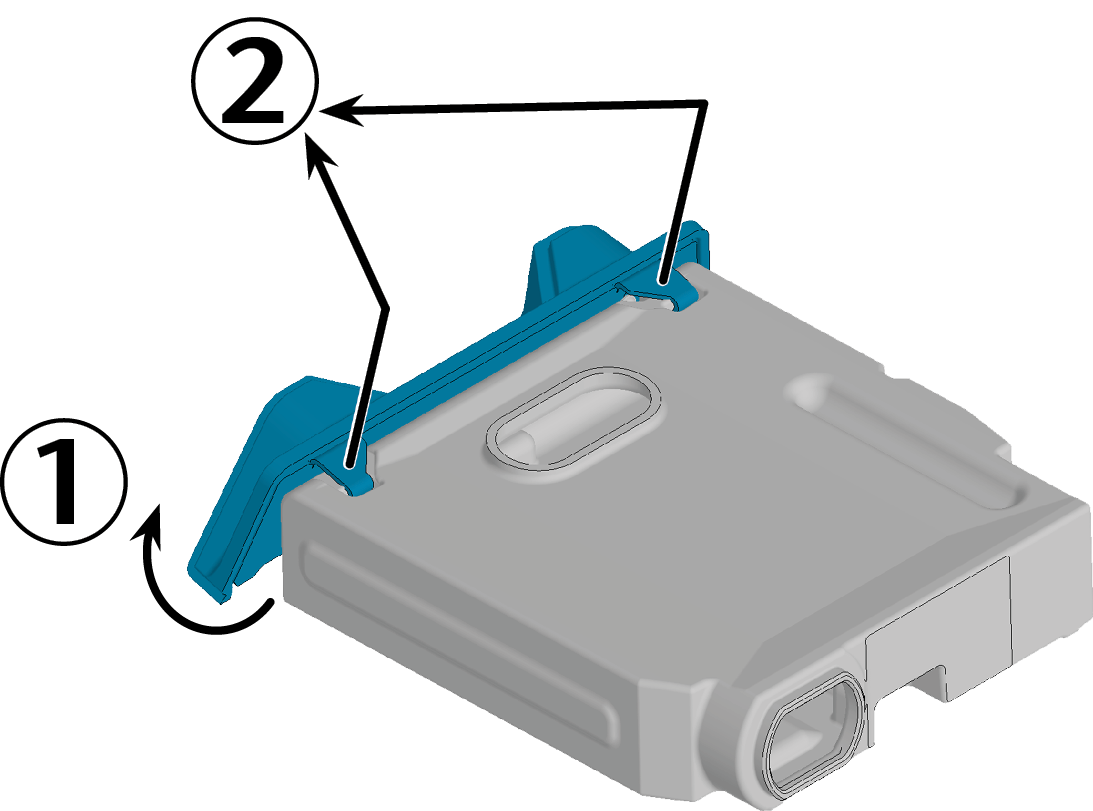

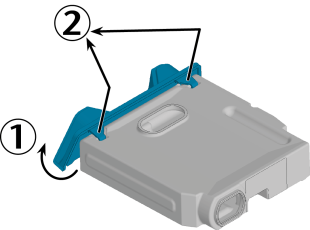

4. Rimuovere il coperchio del recipiente.

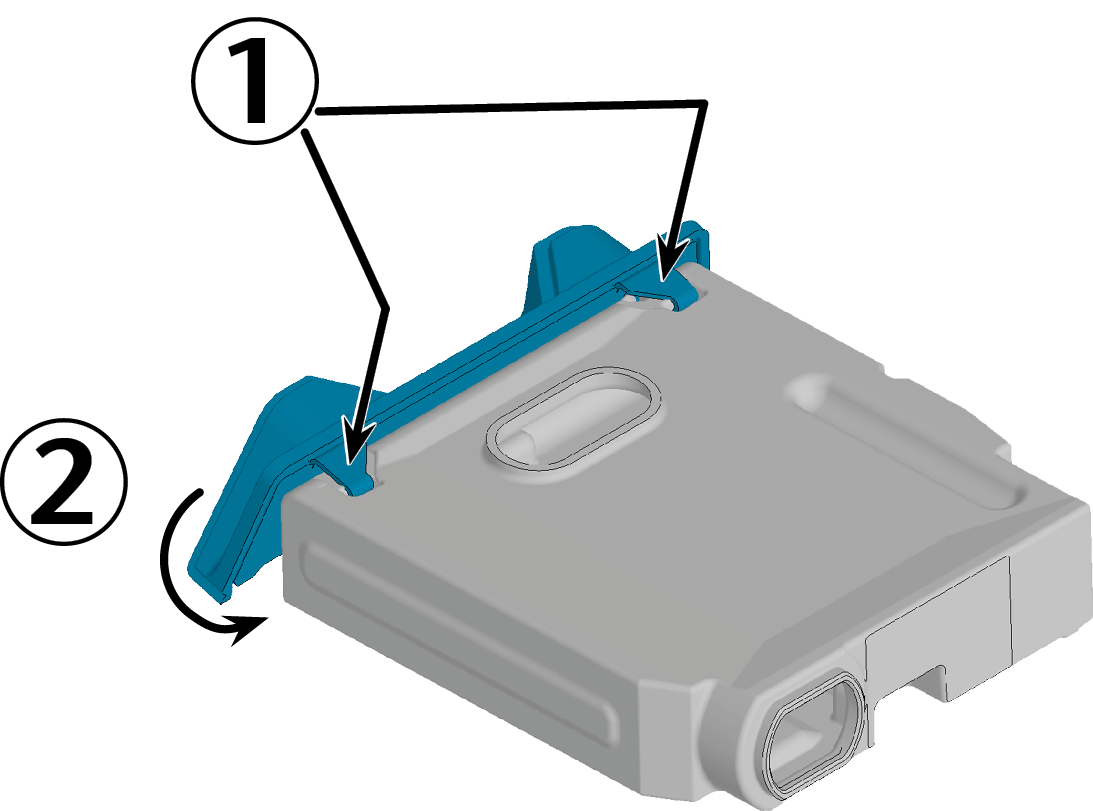

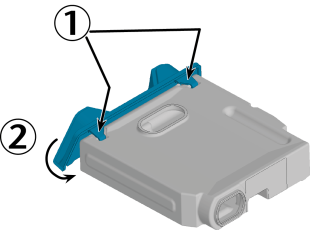

5. Agganciare le linguette del coperchio del recipiente di ricambio nelle apposite cavità (contrassegnate in blu) sulla parte superiore del recipiente.

6. Utilizzare la chiave per stringere le 2 viti (contrassegnate in arancione) che fissano il coperchio del recipiente al fondo del recipiente stesso.









7. Se si sostituisce il coperchio del recipiente del liquido refrigerante, inserire tappetino sulla linea di ritorno, entrambi i tappetini filtranti e il filtro a cestello nel recipiente del refrigerante.

8. Rabboccare il liquido di raffreddamento nel recipiente.

   Sostituire il liquido di raffreddamento e pulire il recipiente del liquido di raffreddamento

9. Inserire il recipiente nella macchina.
