Si applica a: E4

Sostituzione della valvola di non ritorno della pompa del refrigerante

  1. Tenere a portata di mano:

    • 1 x Valvola di non ritorno di ricambio



    • 1 x Cacciavite angolare TX20



    • 1 x Chiave 10 mm



  2. Spegnere la macchina con l’interruttore di alimentazione principale.

  3. Scollegare la macchina da tutte le linee.



  4. Rimuovere il pannello laterale sinistro.

    Smontaggio e montaggio della carteratura della macchina

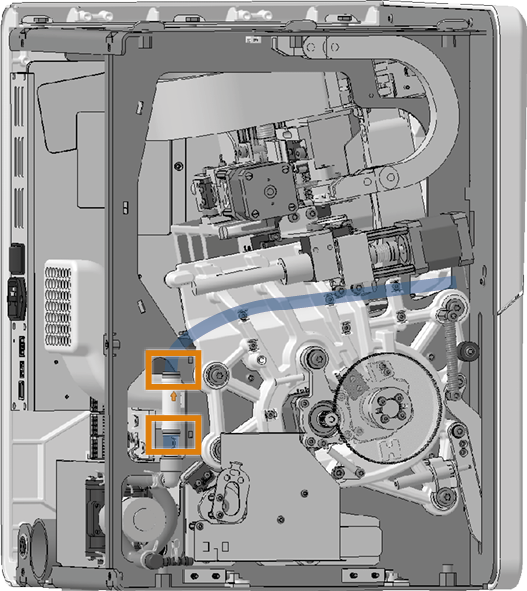

  5. Scollegare la valvola di non ritorno dai 2 tubi flessibili e smaltirla.

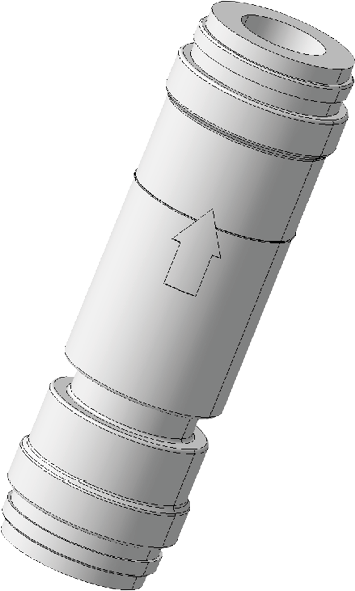

  6. Prendere a portata di mano la valvola di non ritorno di ricambio.

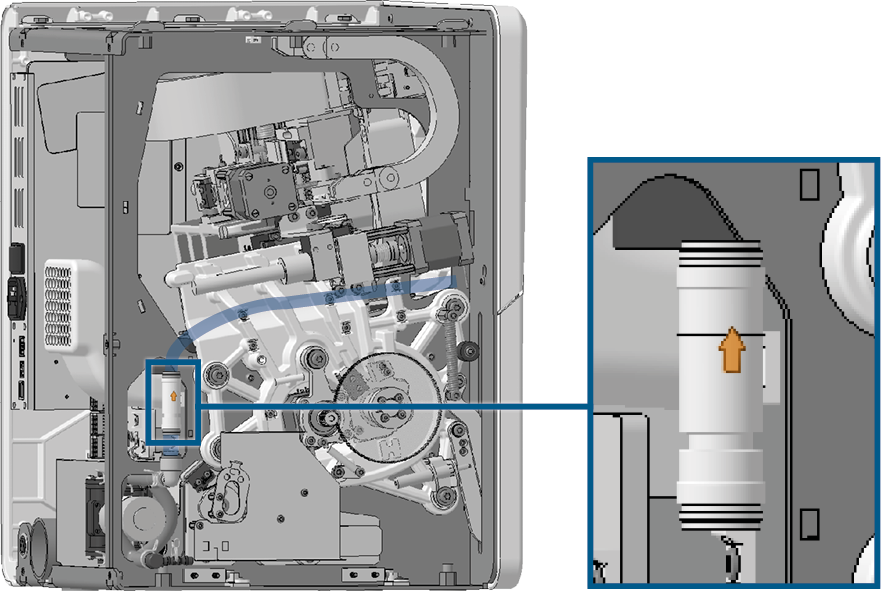

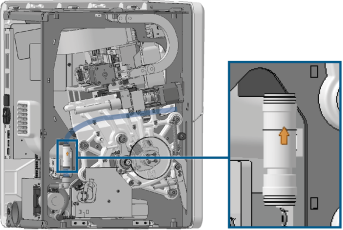

  7. Collegare la valvola di non ritorno ai 2 tubi flessibili. Assicurarsi che la freccia (contrassegnata in arancione) sulla valvola di non ritorno (contrassegnata in arancione) sia rivolta verso l'alto (nella direzione del flusso).





  8. Assemblare la carteratura della macchina.

    Smontaggio e montaggio della carteratura della macchina
