Si applica a: E4

Sostituzione del portapezzi

  1. Tenere a portata di mano:

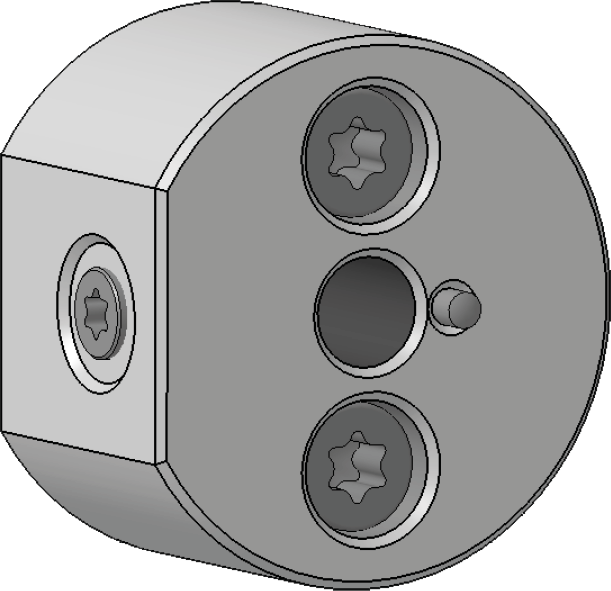

    • 1 x Portapezzi di ricambio

    • 1 x Cacciavite angolare TX20

    • 1 x Utensile piatto smussato

  2. Chiudere lo sportello del vano di lavoro.

  3. Portare gli assi alla posizione predefinita selezionando l’icona raffigurata nella vista Lavorazione in DentalCNC.

  4. Aprire lo sportello del vano di lavoro.

  5. Terminare DentalCNC

  6. Spegnere la macchina con l’interruttore di alimentazione principale.

  7. ATTENZIONE!Indossare i guanti.

  8. Rimuovere il pezzo grezzo dal portapezzi, se presente.

    Montaggio e rimozione dei pezzi grezzi

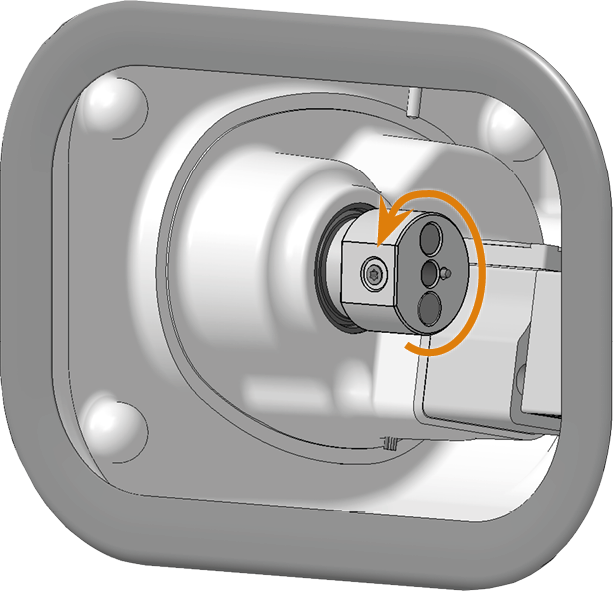

  9. Ruotare manualmente il portapezzi quanto più possibile verso sinistra.

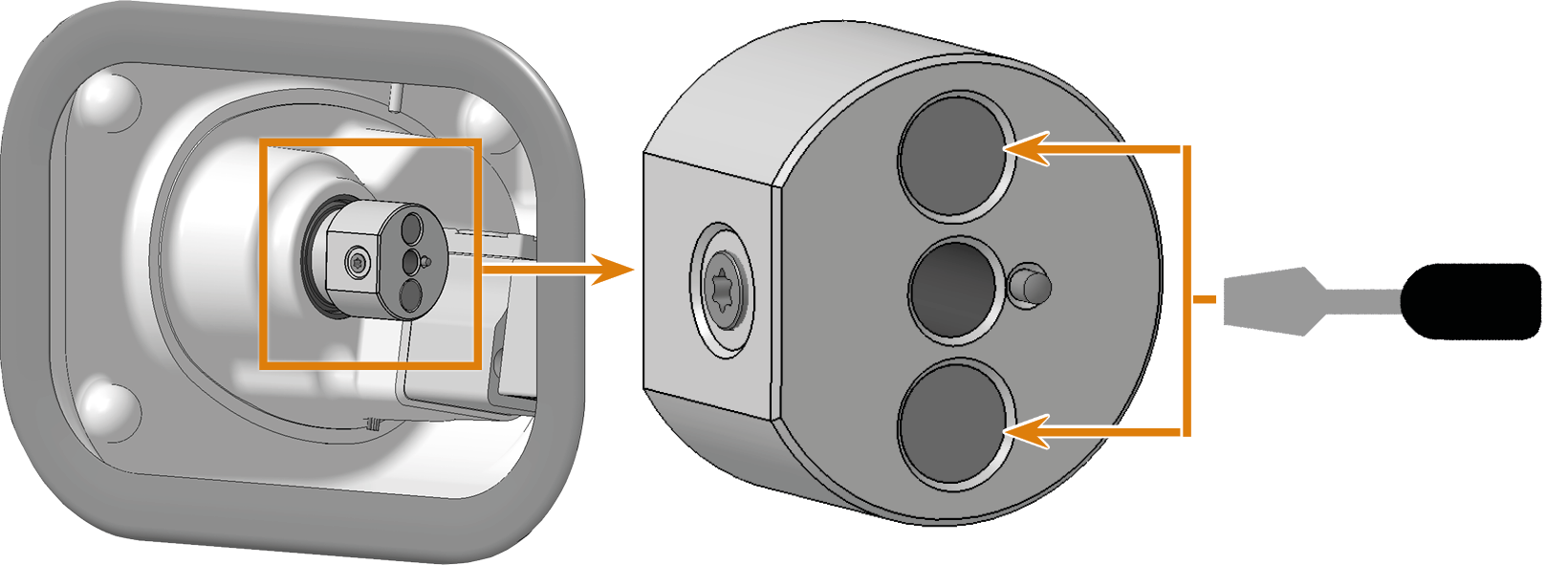

  10. Rimuovere i 2 cappucci di protezione con l’utensile piatto e smussato.

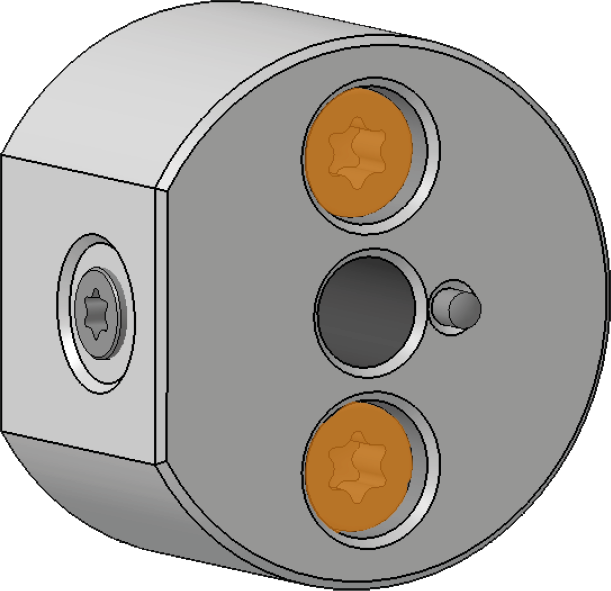

  11. Svitare le 2 viti (contrassegnate in arancione) che fissano il portapezzi.







  12. Rimuovere il portapezzi e le viti dal vano di lavoro.

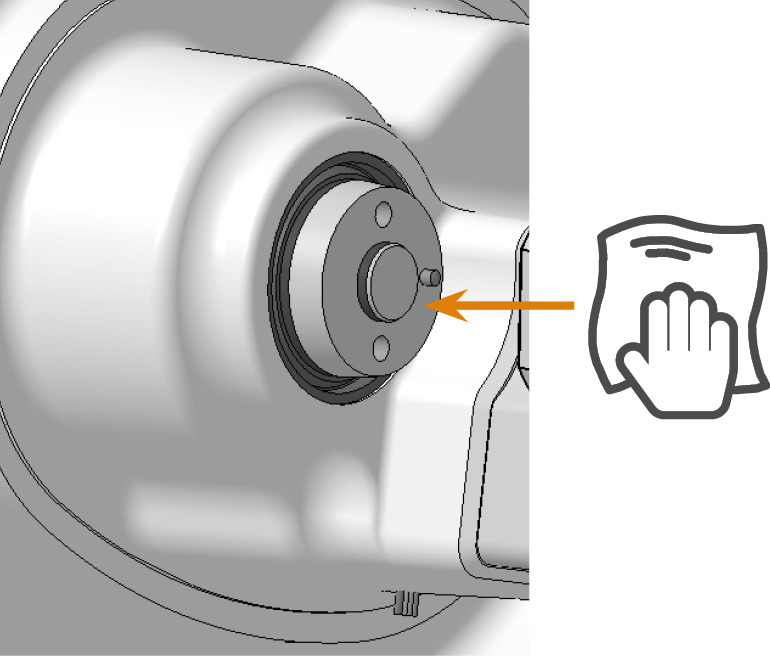

  13. Pulire la superficie con un panno umido.

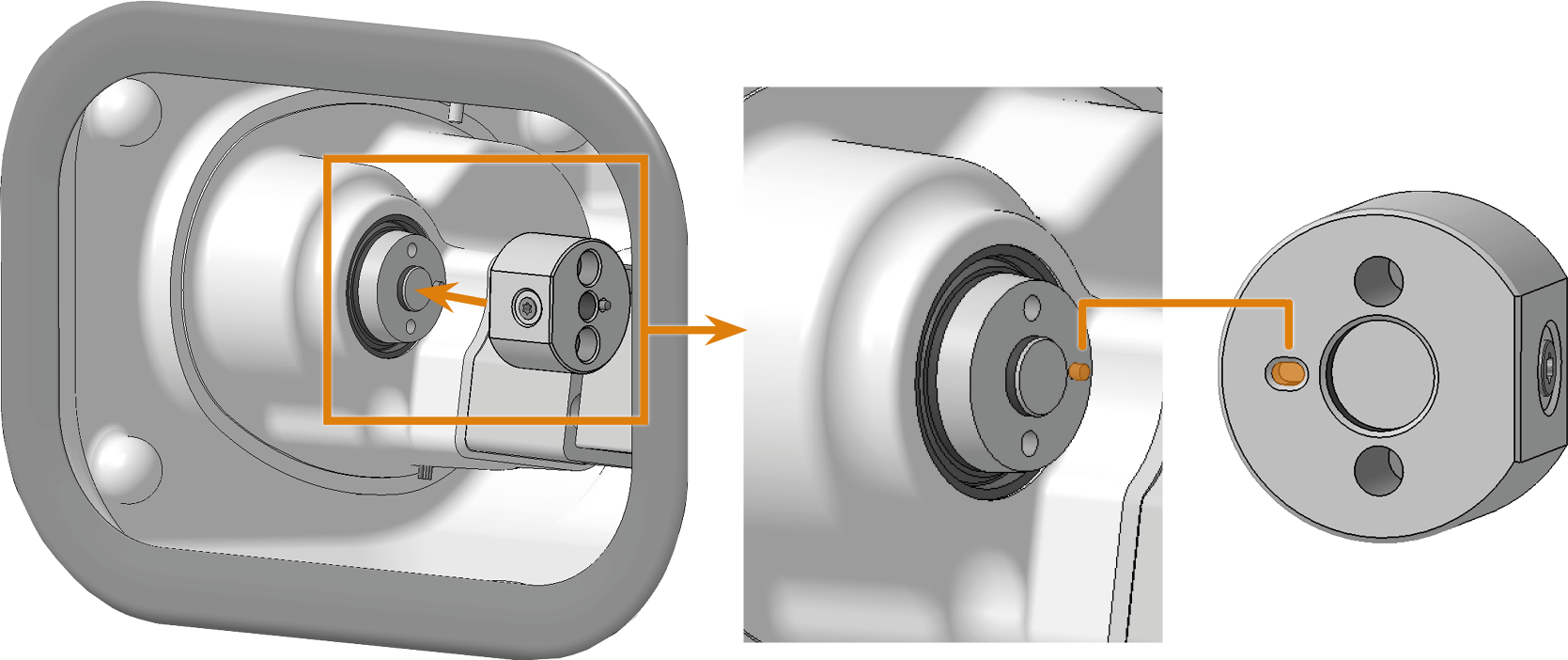

  14. Posizionare il portapezzi di ricambio. Assicurarsi che l'incavo del portapezzi sia in corrispondenza del perno di posizionamento dell'asse A.

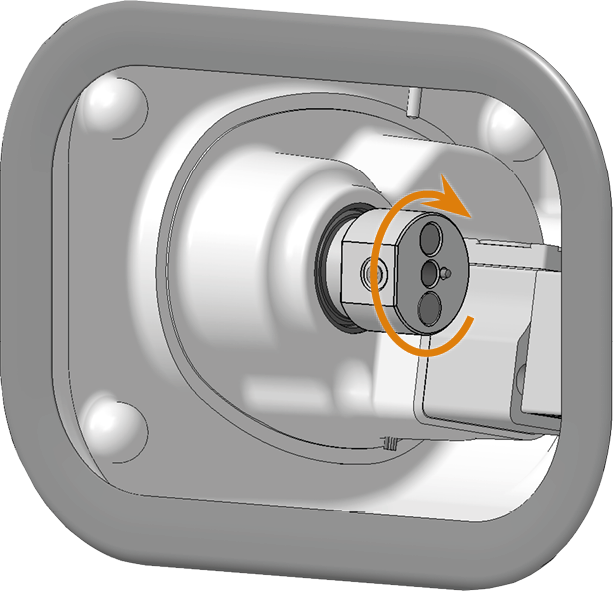

  15. Ruotare manualmente il portapezzi quanto più possibile verso destra.

  16. Utilizzando il cacciavite angolare TX20, avvitare il portapezzi con 2 viti (contrassegnate in arancione).





  17. Coprire le viti con i cappucci di protezione.

  18. Chiudere lo sportello del vano di lavoro.

  19. Accendere la macchina con l’interruttore di alimentazione principale.

  20. Avviare DentalCNC.

  21. Fresare un campione di prova e calibrare la macchina, se necessario.
