Disimballaggio e posizionamento

Scelta del luogo d’installazione

Il luogo di installazione deve essere conforme ai valori limite e ai requisiti del capitolo Dati tecnici.

Dati tecnici

Disimballare la macchina

1. Posizionare lo scatolone di trasporto su una superficie in grado di sostenere il peso.

   • Le frecce sull'etichetta della posizione di trasporto devono essere rivolte verso l'alto.

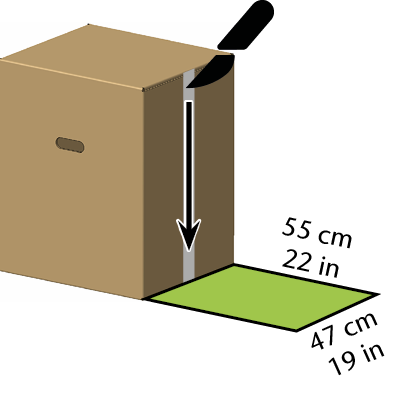

   • È necessario uno spazio libero di almeno 47 x 55 x 67 cm / 19 x 22 x 26 in (L/P/H) davanti allo scatolone.

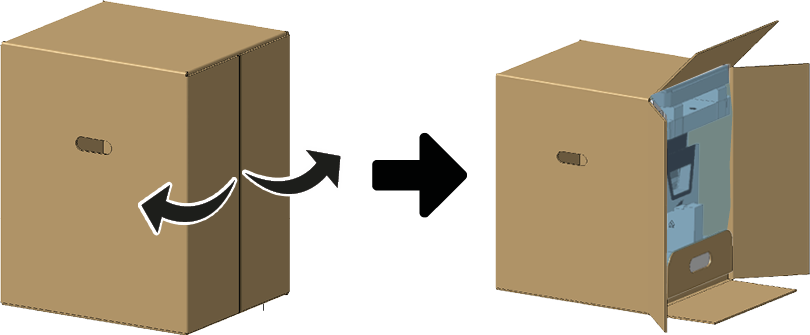

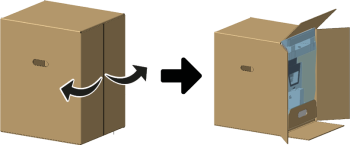

2. Tagliare il nastro dello scatolone e aprirlo.








AVVISO! Danneggiamento dell'alloggiamento dovuto alla trazione dello stesso

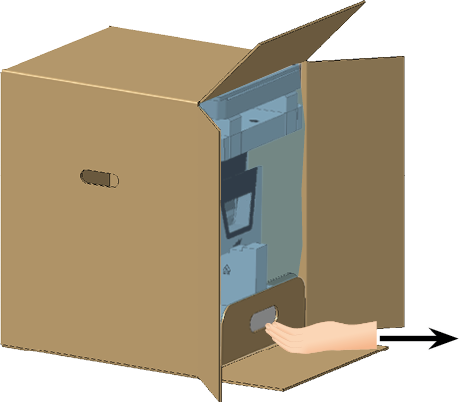

3. La macchina poggia su un inserto separato. Afferrare l'inserto per la maniglia ed estrarre la macchina dallo scatolone.

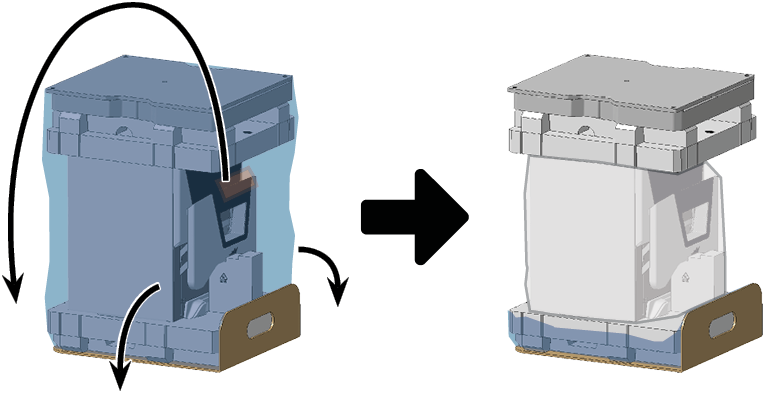

4. Tagliare la chiusura della copertura di protezione blu per il trasporto sulla parte anteriore della macchina.
5. Tirare la copertura di protezione per il trasporto all'indietro sulla macchina e premerla su tutti i lati fino a scoprire la parte superiore del cuscinetto inferiore.

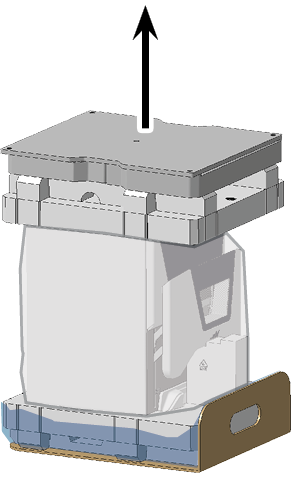

6. Rimuovere il cuscinetto accessorio dalla macchina.

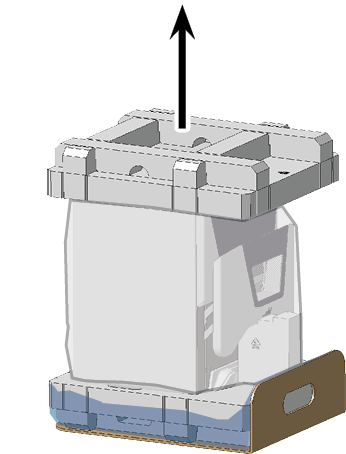

7. Rimuovere il cuscinetto superiore dalla macchina.

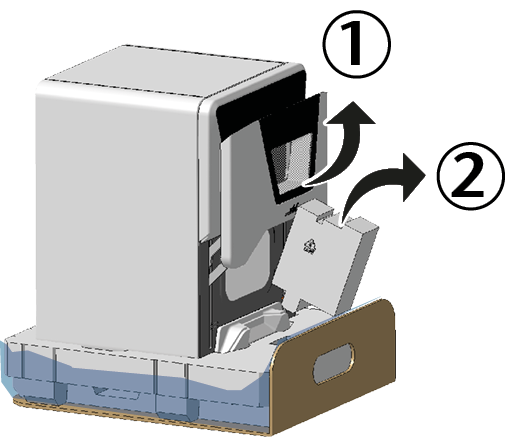

8. Aprire lo sportello del vano di lavoro.
9. Rimuovere il cuscinetto di supporto sotto lo sportello del vano di lavoro.

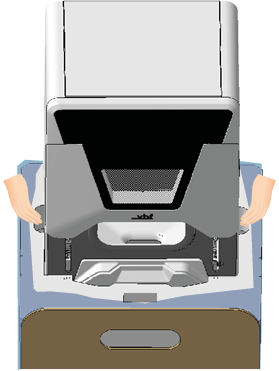

10. Afferrare le maniglie incassate a sinistra e a destra nel cuscinetto inferiore.

    Far scivolare le mani sotto la macchina in modo da afferrare saldamente le maniglie incassate sul lato inferiore della macchina.









11. Sollevare la macchina dal cuscinetto inferiore.

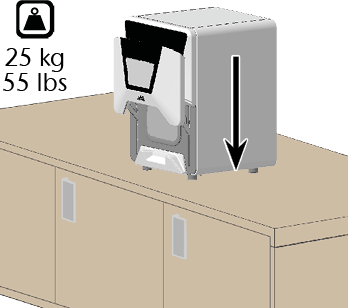

12. Posizionare la macchina su una superficie in grado di sostenerne il peso.





13. AVVISO! Assicurarsi che le seguenti distanze di sicurezza siano sempre rispettate.

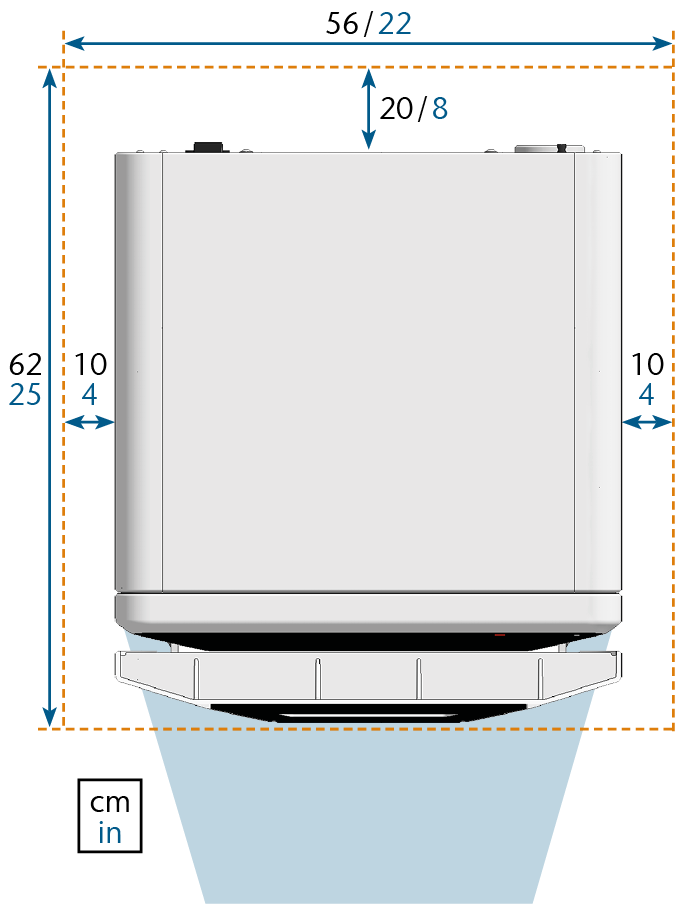

    Vista dall'alto



    Area blu: area di lavoro

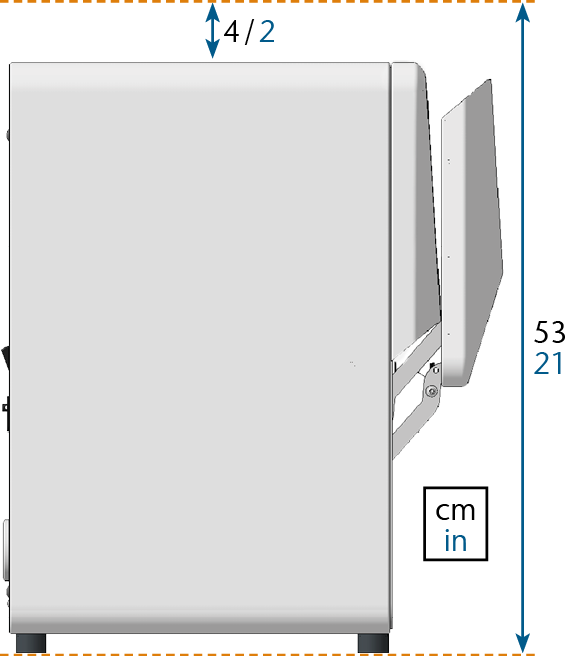

    Vista laterale

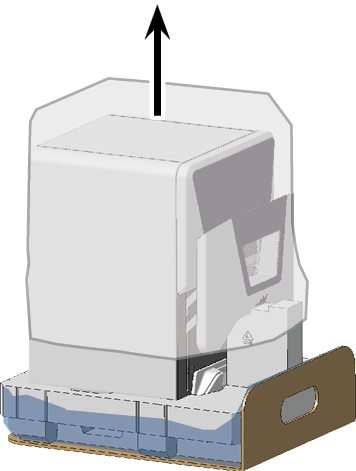

14. Estrarre verso l'alto la copertura di protezione dell'involucro dalla macchina.

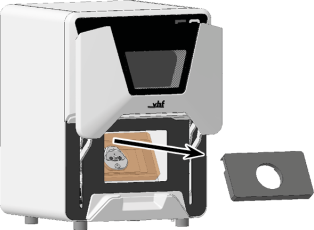

15. Rimuovere il fermo per il trasporto dal vano di lavoro:

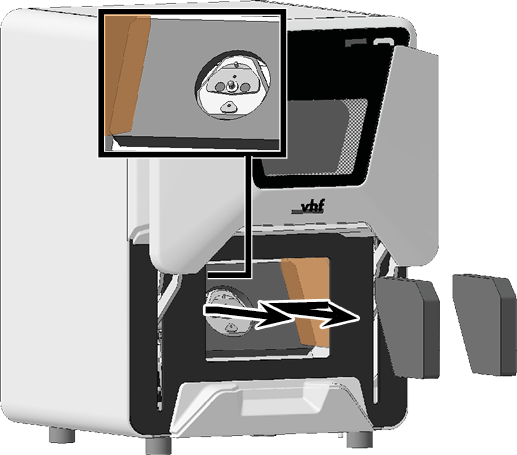

    1. Estrarre le parti verticali del fermo per il trasporto dal vano di lavoro.

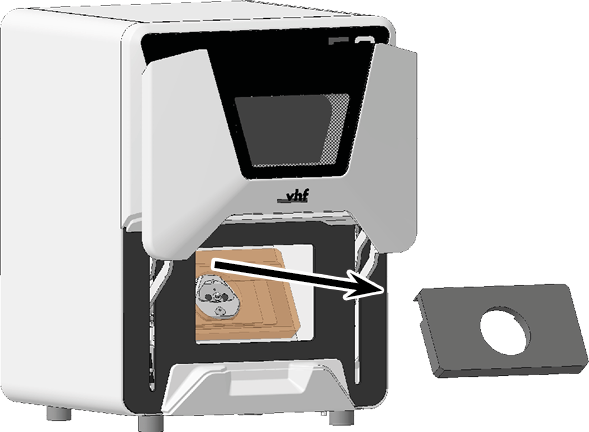

    2. Rimuovere la parte posteriore del fermo per il trasporto dal portapezzi ed estrarla dal vano di lavoro.













16. Chiudere lo sportello del vano di lavoro.

    La messa in servizio è possibile solo con lo sportello del vano di lavoro chiuso.





17. Lo sportello del vano di lavoro è bloccato. È possibile riaprirlo solo dopo l'installazione.

    In caso di emergenza:  Apertura di emergenza dello sportello del vano di lavoro

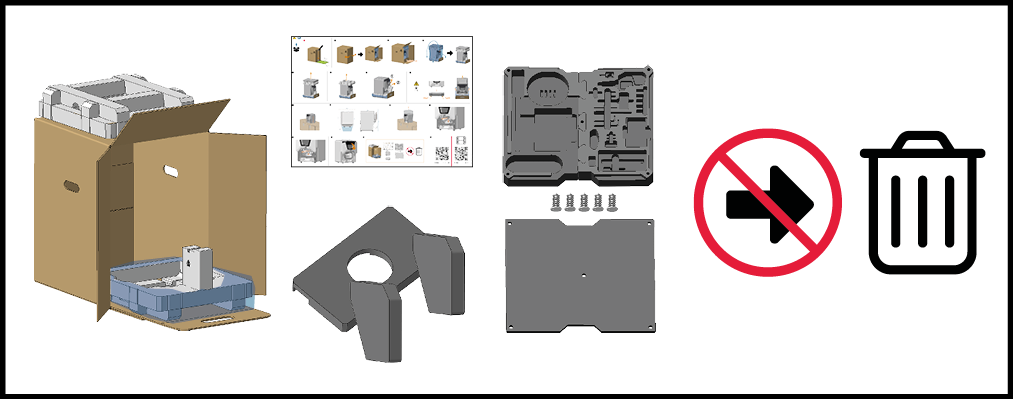

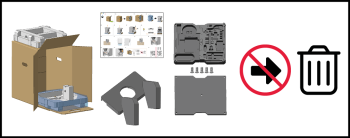

18. conservare tutte le parti del fermo per il trasporto e il kit di imballaggio per eventuali spedizioni di assistenza.
