Si applica a: E3

Verifica della dotazione

→

→

  • Disimballare la macchina e verificare la dotazione in base al seguente elenco.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

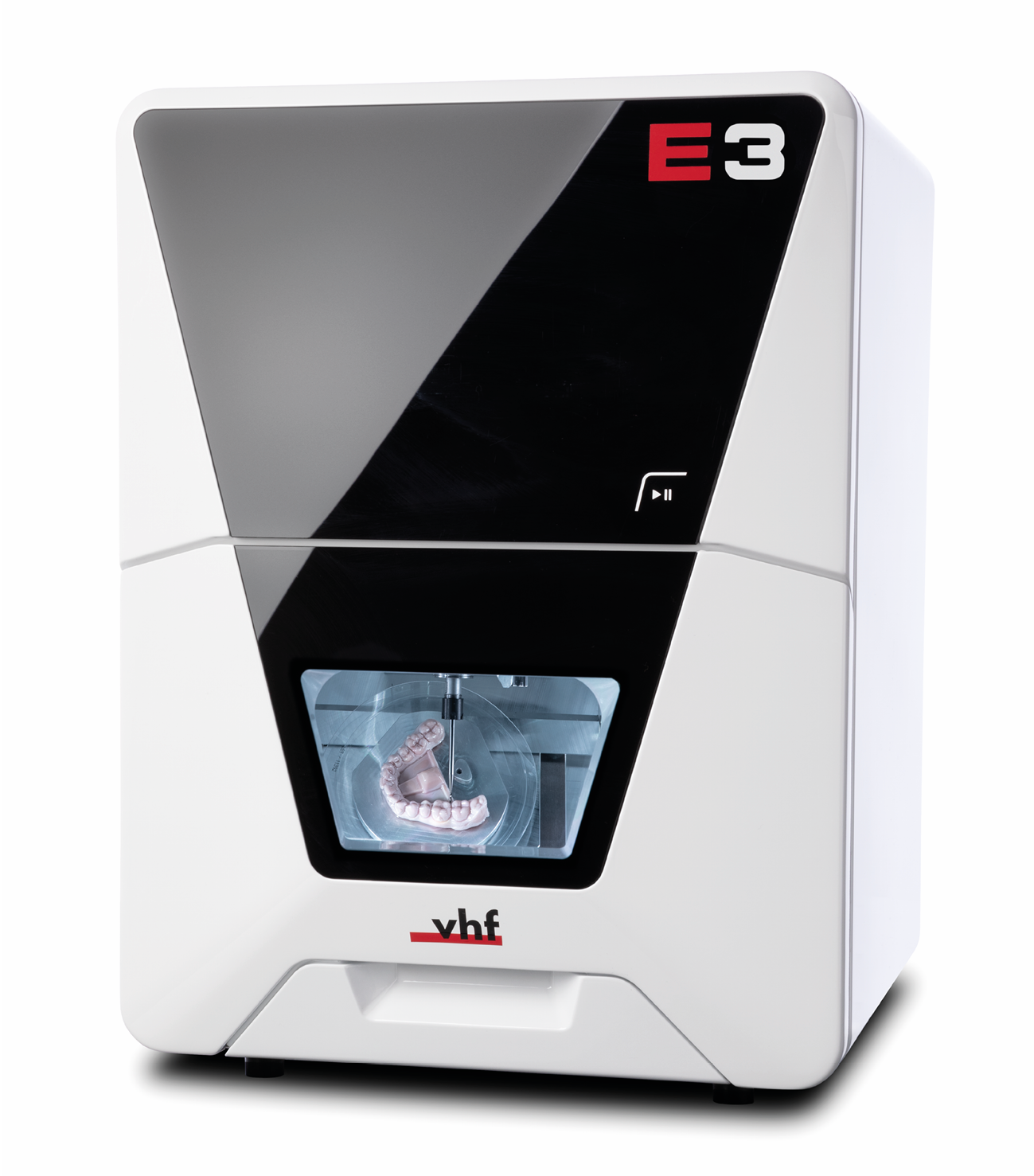

  1. 1 x Macchina E3

  2. 1 x Cavo rete Ethernet

  3. 1 x Cavo di alimentazione

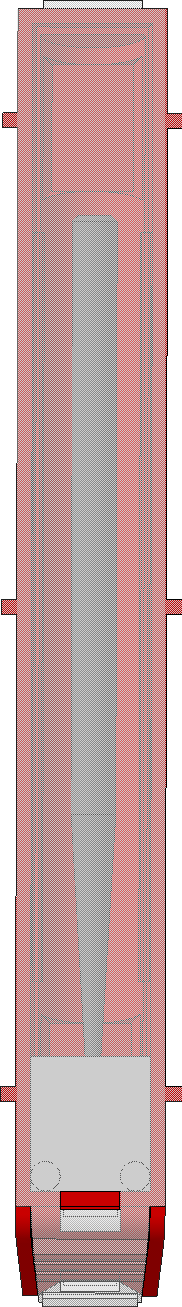

  4. 1 x Utensile di lavorazione (P140-R1-60)

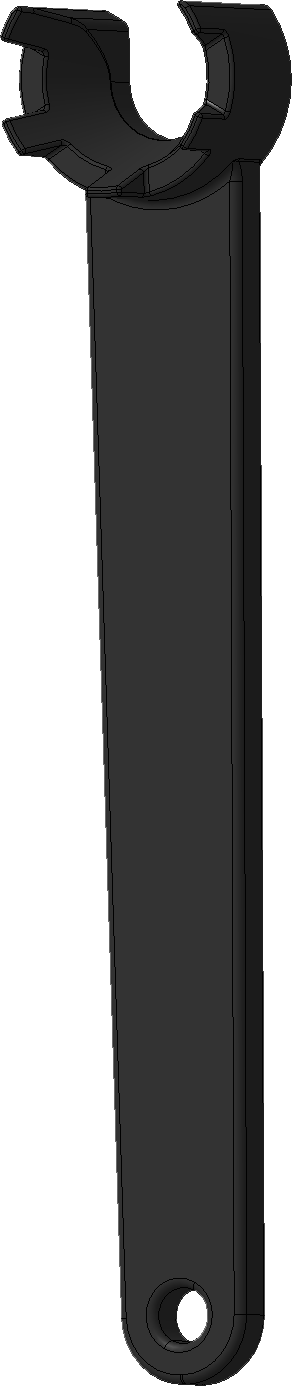

  5. Chiave di serraggio ER 8

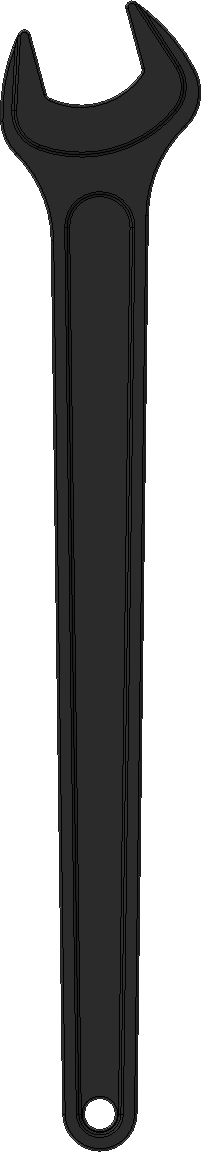

  6. Chiave fissa 8 mm

  7. 1 x Cacciavite dinamometrico 1,5 Nm con punta esagonale TX10 (1/4“, 2 mm)

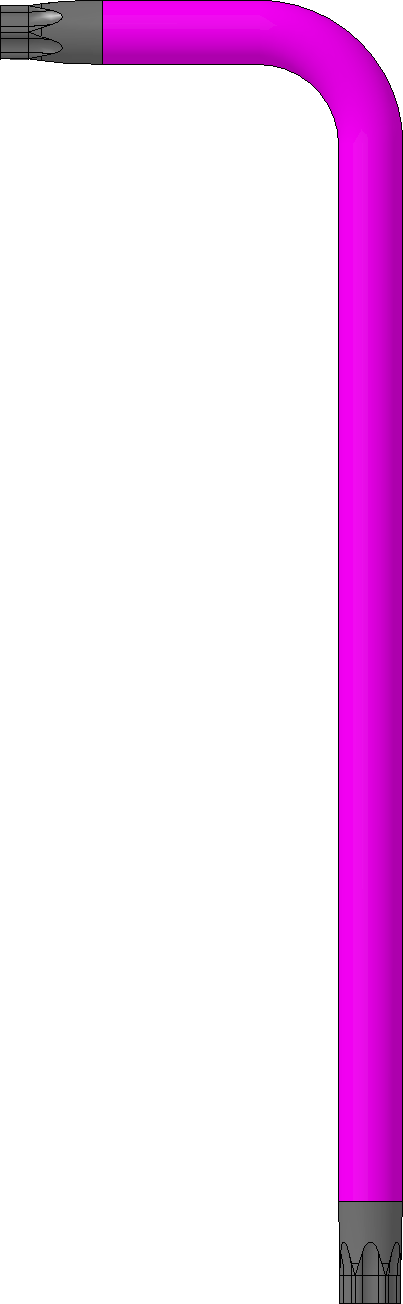

  8. 1 x Cacciavite angolare TX20

  9. 1 x Pennello di pulizia per il portapezzi

  10. 1 x Panno in microfibra

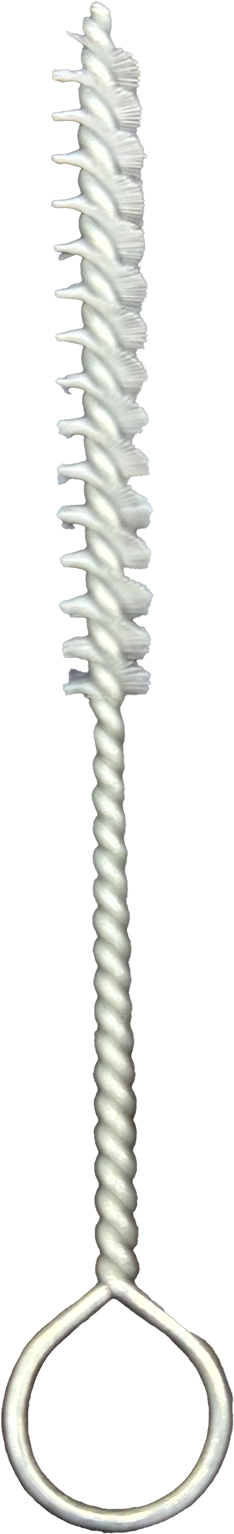

  11. Spazzola di pulizia per la pinza del mandrino

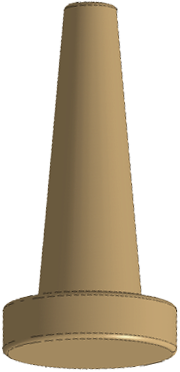

  12. Cono di pulizia per il mandrino

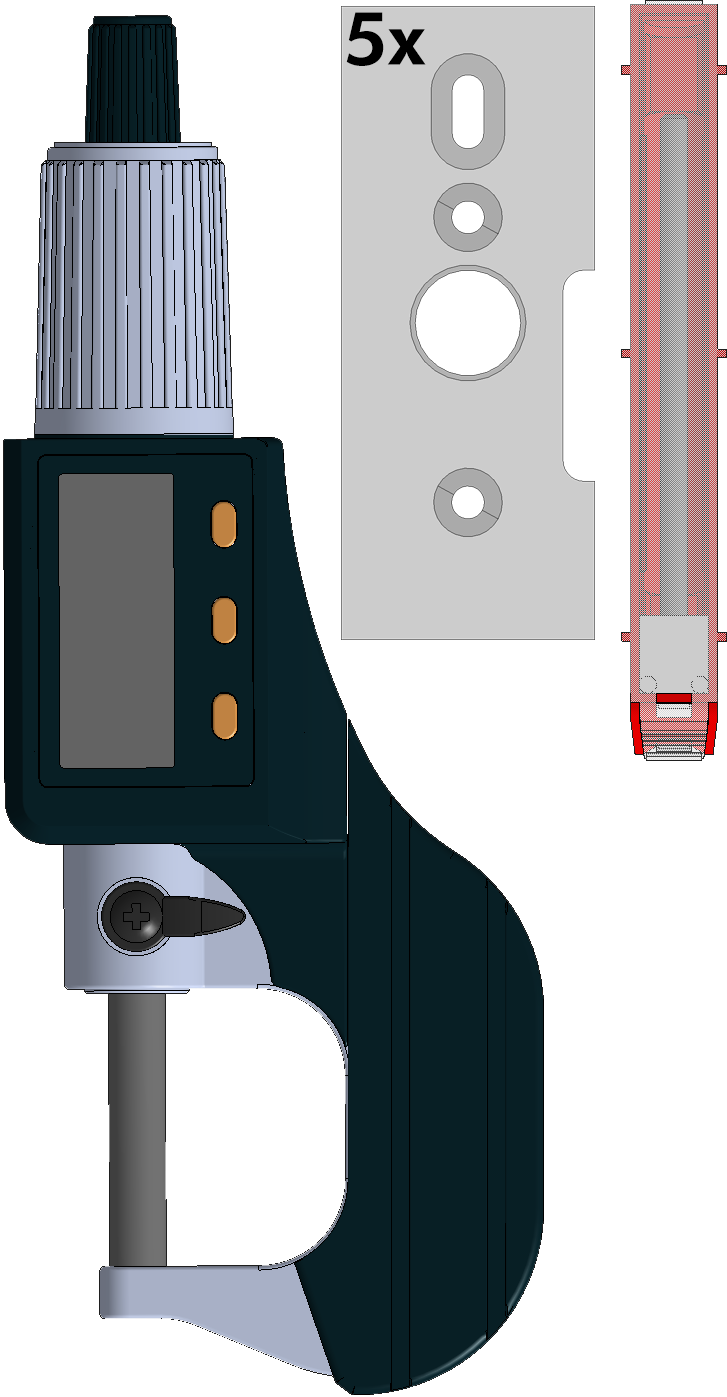

  13. 1 x Kit di taratura:

    • 1 x Micrometro

    • 5 x Pezzo grezzo di taratura

    • 1 x Utensile di taratura (P300-R2-60)

    • Non raffigurato: 4 x Vite a testa svasata M3 x 8, per il fissaggio dei pezzi grezzi di taratura

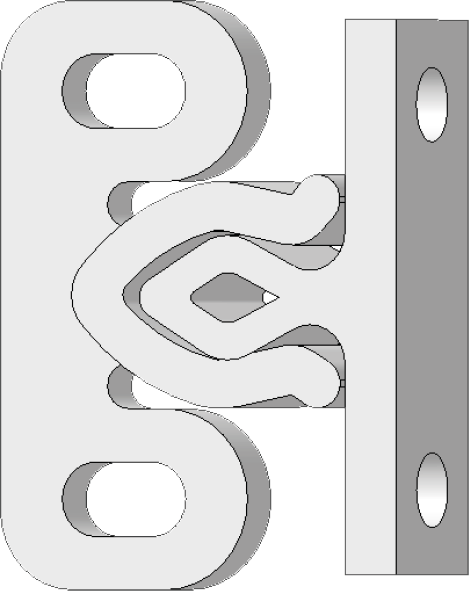

  14. 4 x Elementi di fissaggio per la sommità della carteratura

  15. 1 x Chiave 10 mm

  16. 2 x Coperchio per le viti del portapezzi

Non raffigurato:

  • 1 x Avvisi di sicurezza macchina

  • 1 x Opuscolo per il disimballaggio e l’installazione della macchina

  • Fermo per il trasporto

    • 1 x Inserto schiumogeno, grande, con incavo

    • 2 x Inserto schiumogeno, piccolo

  • Set di confezionamento

    • 1 x Scatolone di trasporto con inserto da pavimento

    • 1 x Cuscinetto superiore e inferiore

    • 1 x Supporto per sportello del vano di lavoro

    • 1 x Cappa di protezione per il trasporto

    • 1 x Cappa di protezione dell’alloggiamento

Qual è il prossimo passo?

Collegamento della macchina
