Sostituzione del portapezzi

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

  1. Tenere a portata di mano:

    • 1 x Portautensili di ricambio



    • 2 x Vite cilindro (M4 x 10, TX20)

    • 2 x Rosetta dentata

    • 2 x Cappuccio (M4)

    • 1 x Cacciavite angolare TX20

    • 1 x Cacciavite a lama piatta da 2,5 mm (ca.)

    • 1 x Panno bagnato

  2. Aprire lo sportello del vano di lavoro.

  3. Spegnere la macchina con l’interruttore di alimentazione principale.



  4. Scollegare la macchina da tutte le linee.

  5. Inserire il cacciavite a lama piatta nei cappucci (contrassegnati in blu) e fare leva per toglierli dalle viti.

  6. Svitare le viti (contrassegnate in arancione) e rimuovere il portapezzi dalla macchina.

    7.





  7. Pulire l'alloggiamento del portapezzi con un panno umido.

  8. Prendere in mano il portautensili di ricambio.

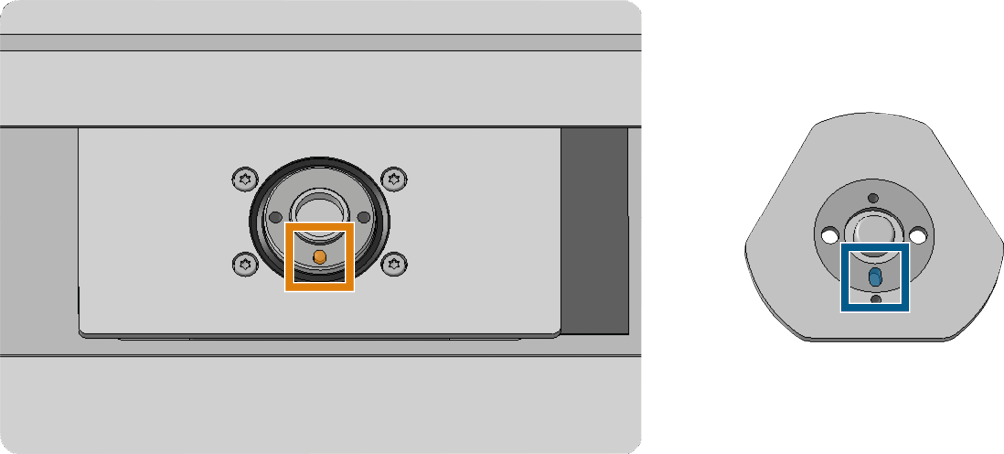

  9. Allineare l’incavo (contrassegnato in blu) nella parte inferiore del portapezzi con il perno di posizionamento (contrassegnato in arancione) nella macchina e posizionare il portapezzi.

    10.



  10. Inserire le rosette dentate nelle viti del pezzo di ricambio.

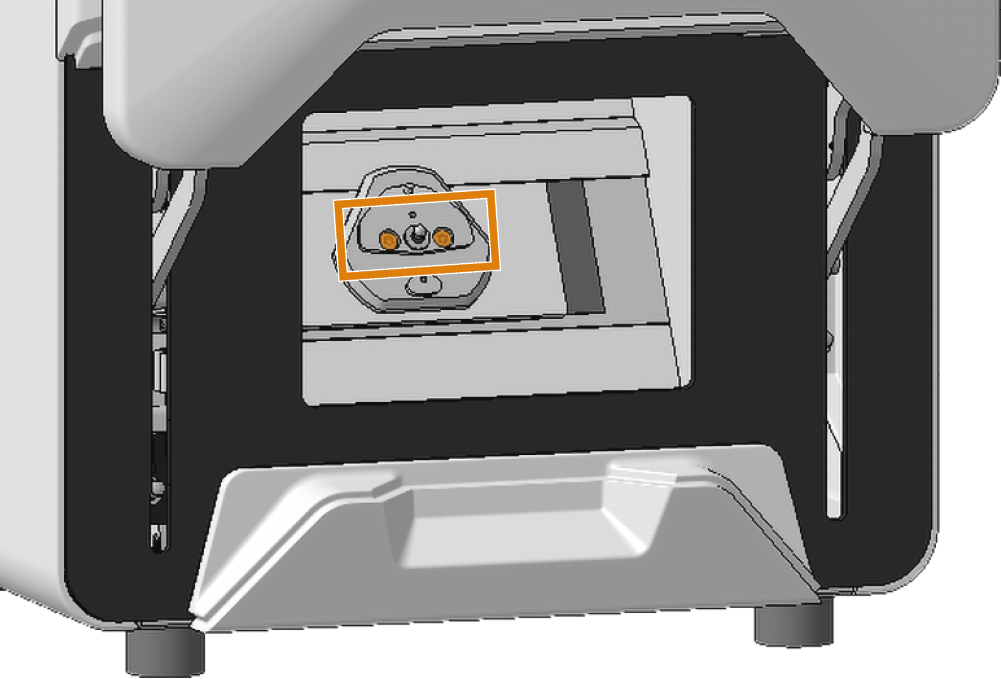

  11. Avvitare il portapezzi con le 2 viti (contrassegnate in arancione).

  12. Spingere i due cappucci (contrassegnati in blu) sulle teste delle viti.

    13.



  13. Fresare un campione di prova e tarare la macchina, se necessario.
