Sostituzione del bordo a soffietto asse Y

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

  1. Tenere a portata di mano:

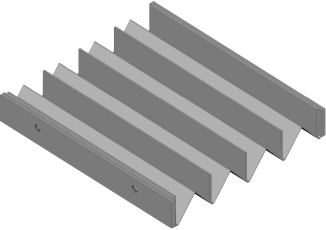

    • 1 x bordo a soffietto di ricambio per l’asse Y, con strisce di velcro



    • 1 x Cacciavite angolare TX10

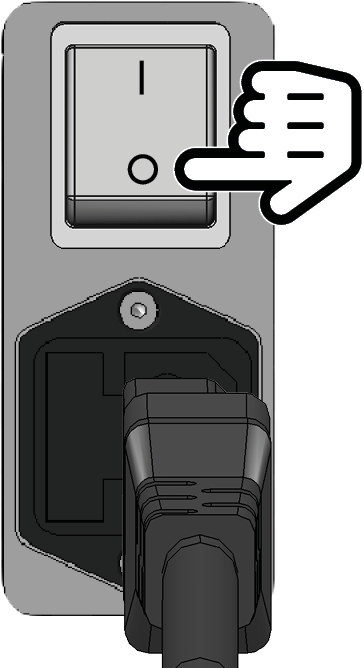

  2. Spegnere la macchina con l’interruttore di alimentazione principale.



  3. Scollegare la macchina da tutte le linee.

  4. Rimuovere il coperchio per assistenza,

    Smontaggio e montaggio della carteratura della macchina

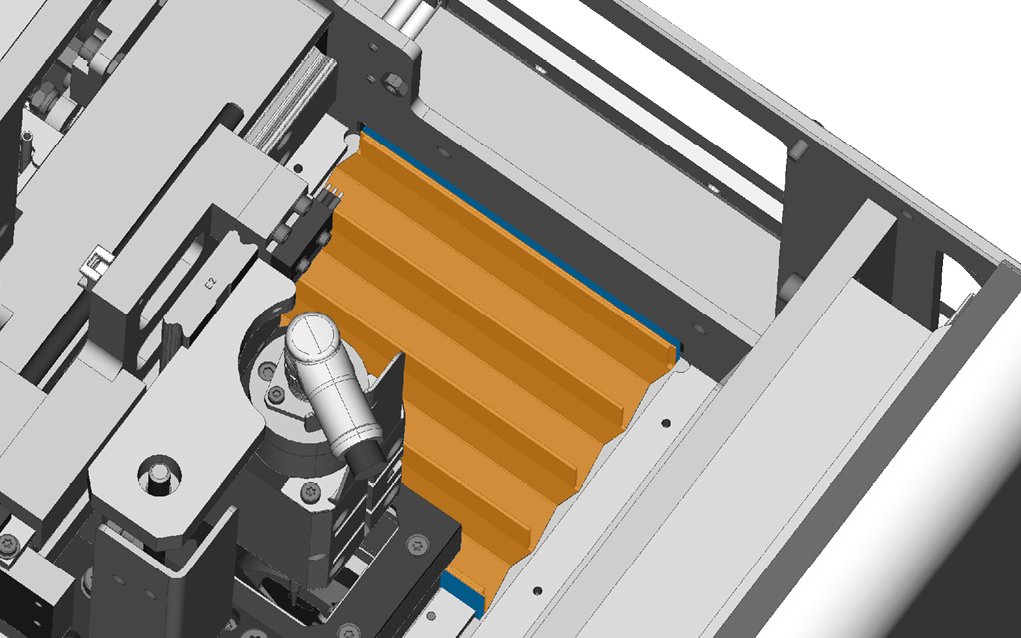

  5. Estrarre il bordo a soffietto (contrassegnato in arancione) dalle strisce di velcro (contrassegnate in blu) sull'asse Z e sulla parte anteriore della macchina.

    Le guide del bordo a soffietto sono nascoste per una migliore visibilità.



  6. Stringere il bordo a soffietto ed estrarlo in diagonale dalle sue guide (contrassegnate in verde).



  7. Prendere il bordo a soffietto di ricambio e staccare le due strisce di velcro (contrassegnate in blu) dal bordo a soffietto. Se necessario, utilizzare le strisce di velcro per sostituire le strisce di velcro difettose nella macchina, altrimenti smaltirle.



  8. Applicare il bordo a soffietto nella macchina:

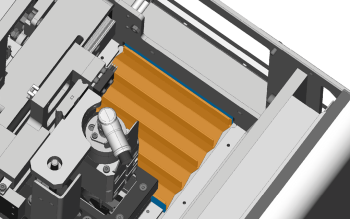

    1. Stringere il bordo a soffietto (contrassegnato in arancione) e inserirlo in diagonale nelle sue guide (contrassegnate in verde).



    2. Stendere il bordo a soffietto e premere le estremità contro le strisce di velcro (contrassegnate in blu).

      Le guide del bordo a soffietto sono nascoste per una migliore visibilità.



  9. Assemblare completamente la carteratura della macchina.

    Smontaggio e montaggio della carteratura della macchina
