Visualizzazione del materiale residuo
La visualizzazione del materiale residuo permette di vedere il grado di deviazione tra il file STL originale e i dati calcolati. Utilizzare queste informazioni per vedere quanto lavoro manuale sarà necessario dopo la lavorazione o per ottimizzare il file STL originale per ridurre il lavoro manuale aggiuntivo.
La visualizzazione del materiale residuo di un oggetto sarà disponibile solo dopo una volta completato il calcolo dell’oggetto.
- Aprire la visualizzazione del materiale residuo con la seguente icona nella barra delle icone principale:
La visualizzazione del materiale residuo

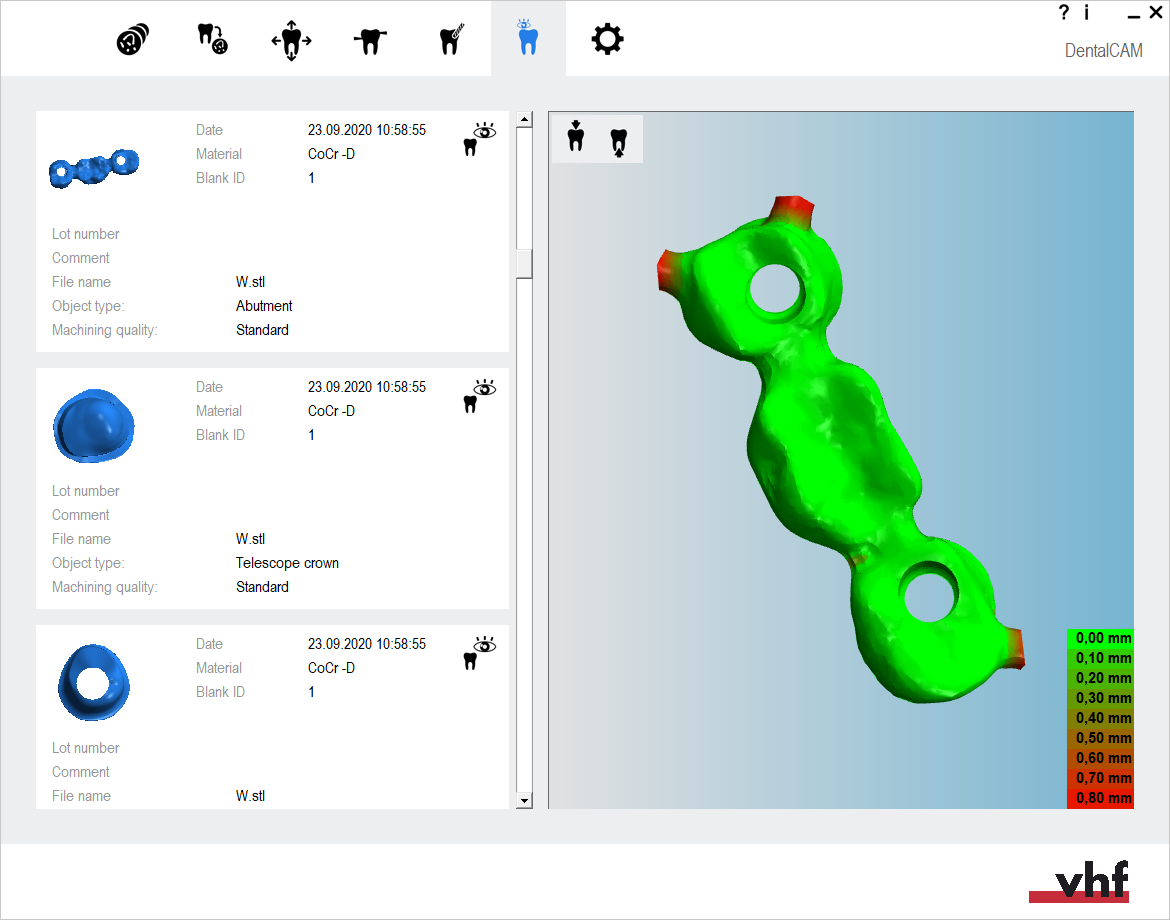

Visualizzazione del materiale residuo di un oggetto
Sulla sinistra della visualizzazione del materiale compare una lista di oggetti calcolati che sono memorizzati sul computer CAM
Il computer collegato alla macchina e che esegue DentalCAM e DentalCNC..
- Per la visualizzazione del materiale residuo, selezionare la seguente icona per l’oggetto desiderato nell’elenco:
- La visualizzazione del materiale residuo si trova sul lato destro della vista corrente.
Visualizzazione del materiale residuo di un oggetto (icona contrassegnata in arancione)
Determinazione delle deviazioni
Quando DentalCAM calcola i dati degli oggetti, possono verificarsi deviazioni rispetto ai dati STL originali. I colori della superficie degli oggetti nella visualizzazione del materiale residuo mostrano il grado di deviazione. La legenda nell'angolo in basso a destra della vista 3D mostra i diversi colori e i valori di deviazione che rappresentano.

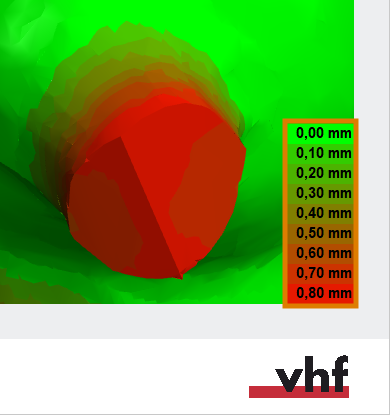

La legenda (contrassegnata in arancione) che mostra i valori di deviazione rappresentati dai colori
