Si applica a: DentalCNC 8.10

Funzionamento del caricatore pezzi grezzi con DentalCNC

Come posso caricare i dischi dal caricatore dischi nel vano di lavoro? Come si montano i pezzi grezzi nel magazzino?

Assegnazione di pezzi grezzi agli alloggiamenti del magazzino pezzi grezzi

1. Aprire l'elenco a discesa con l'icona corrispondente.
2. Selezionare l'icona che rappresenta l’alloggiamento desiderato del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..

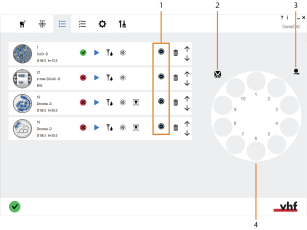

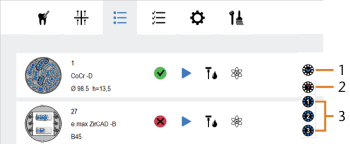

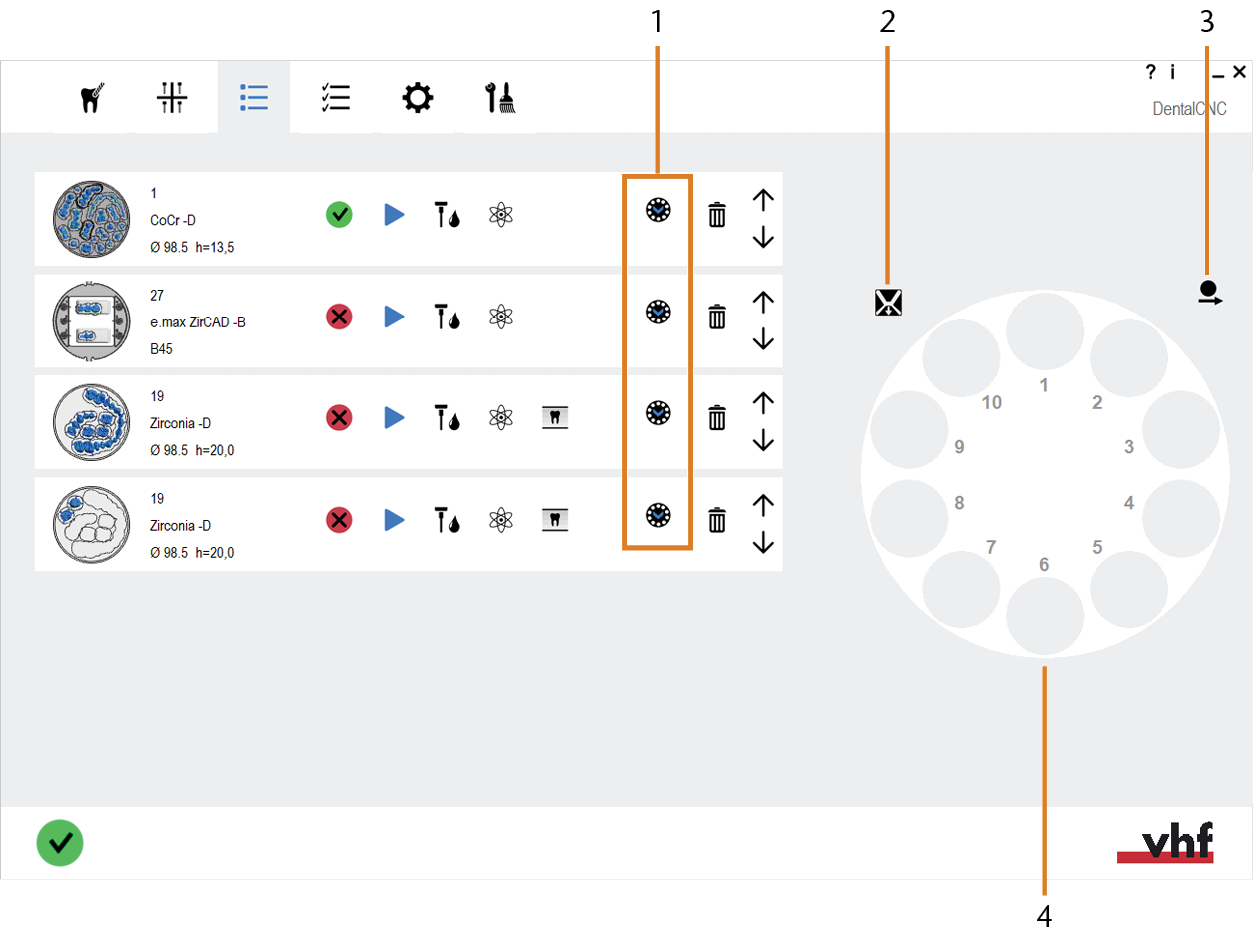

   Selezionare un alloggiamento del magazzino dei pezzi grezzi

   1. Icona per l’apertura degli elenchi con gli alloggiamenti del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.
   2. Icona per l’annullamento dell’assegnazione del job
   3. Icone per l’assegnazione del job all’alloggiamento del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. con il numero visualizzato

Non assegnare mai più lavori con ID diversi allo stesso alloggiamento del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.. Diversamente la macchina eseguirà tutti i job assegnati usando lo stesso pezzo grezzo e lo distruggerà durante il processo. Inoltre gli utensili potrebbero rompersi.



Diagramma: assegnazione errata di job con ID diversi a 1 alloggiamento del magazzino dei pezzi grezzi

• È successo quanto segue:
1. Il numero dell’alloggiamento del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. assegnato viene visualizzato nella riga corrispondente dell’elenco dei job.
2. Una miniatura del job assegnato viene visualizzata nel cerchio dell’alloggiamento del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi.


Esempio: Assegnazione di un job all’alloggiamento 8 del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.; tutte le aree rilevanti sono contrassegnate in arancione

I job resteranno assegnati al loro alloggiamento del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. dopo la lavorazione. Si raccomanda di annullare l’assegnazione non appena si toglie il pezzo grezzo dal magazzino. Vd. questa figura

Spostamento degli alloggiamenti nella posizione di cambio per montare/smontare pezzi grezzi

L’alloggiamento del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. che si trova nella posizione di cambio viene utilizzato per montare e smontare i pezzi grezzi. Ogni macchina presenta esattamente una posizione di cambio. È possibile spostare qualsiasi alloggiamento nella posizione di cambio.

1. S2 / S5: Chiudere lo sportello del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..

2. Nell’illustrazione del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente., selezionare la miniatura del pezzo grezzo.



   Selezionare alloggiamento del magazzino dei pezzi grezzi

• È successo quanto segue:

1. L’alloggiamento del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. selezionato si sposta nella posizione di cambio.

2. Il numero corrispondente nell'illustrazione del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. viene evidenziato.

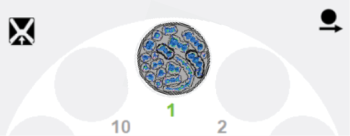

   Esempio: Il pezzo grezzo nell’alloggiamento 1 è stato spostato nella posizione di cambio

3. R5: si apre l’aletta del compartimento multifunzione.

3. S2 / S5: Aprire lo sportello del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..

4. Montare un pezzo grezzo adatto nella posizione di cambio del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. come descritto nelle istruzioni d'uso della macchina.

Utilizzare sempre l’alloggiamento nella posizione di cambio per montare e smontare i pezzi grezzi anche se sono accessibili altri alloggiamenti.

Carico/scarico di pezzi grezzi utilizzando il caricatore

La macchina carica automaticamente i pezzi grezzi dal magazzino nel vano di lavoro quando è richiesto per la lavorazione. Lo si può fare manualmente nel modo seguente:

Caricamento di un pezzo grezzo dal magazzino nel vano di lavoro

1. Assicurarsi che il pezzo grezzo da caricare sia montato nel magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. e che sia assegnato correttamente in DentalCNC.

2. Eseguire i seguenti passaggi in rapida sequenza:

   1. Selezionare l’icona seguente accanto all’illustrazione del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.:

      • L'icona viene evidenziata per breve tempo. In questo lasso di tempo bisogna eseguire l’operazione seguente.

   2. Nell’illustrazione del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente., selezionare l’alloggiamento da cui si desidera caricare il pezzo. Se un pezzo grezzo è nel vano di lavoro, non è necessario prima scaricarlo.

• È successo quanto segue:

1. Se è presente un pezzo grezzo nel vano di lavoro, la macchina lo scarica nel magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. assegnato.

2. La macchina carica il pezzo grezzo dall’alloggiamento del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. selezionato nel vano di lavoro.

3. Al centro dell’illustrazione del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. è visualizzato l’alloggiamento da cui è stato caricato il pezzo grezzo.

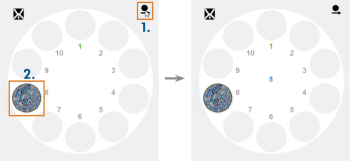

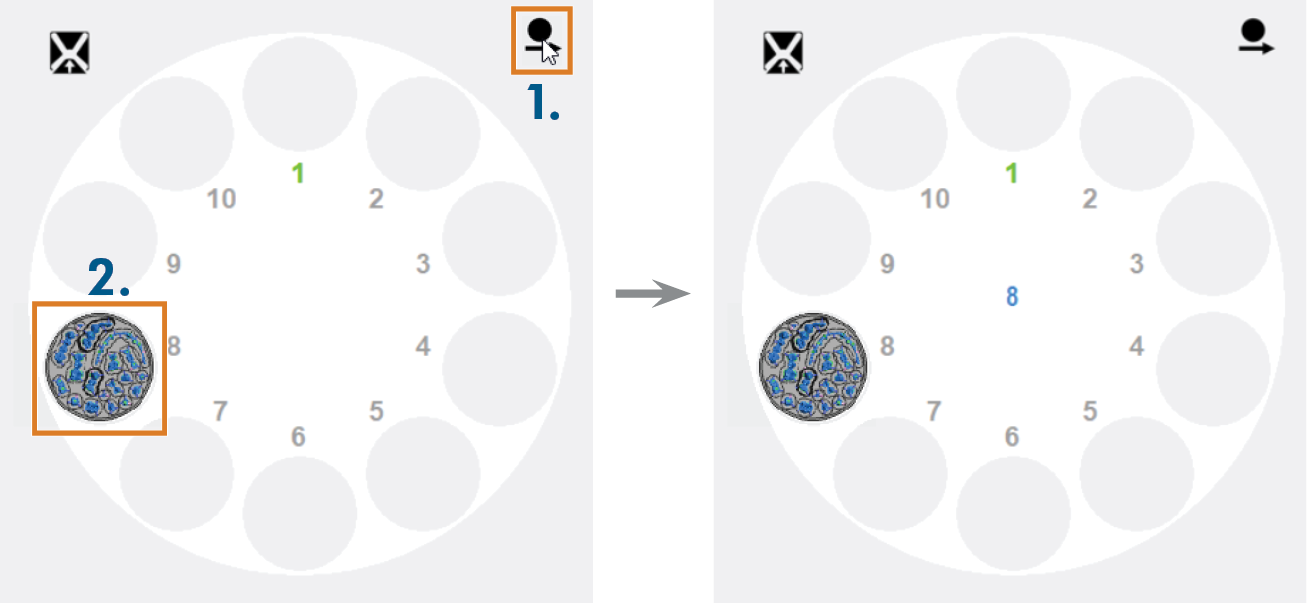

   Caricamento di un pezzo grezzo nel vano di lavoro (qui: dall’alloggiamento 8 del magazzino)

Se ruota solo il magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente., significa che l’intervallo tra la selezione dell’icona e l’alloggiamento del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. è stato troppo lungo.

Scaricare un pezzo grezzo dal vano di lavoro nel magazzino

DentalCNC scaricherà sempre i pezzi grezzi nell’alloggiamento del magazzino da cui sono stati caricati originariamente. Non è possibile modificare questo comportamento.

1. Assicurarsi che l’alloggiamento del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi in cui si vuole scaricare il pezzo grezzo sia vuoto.

2. Eseguire i seguenti passaggi in rapida sequenza:

   1. Selezionare l’icona seguente accanto all’illustrazione del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.:

      • L'icona viene evidenziata per breve tempo. In questo lasso di tempo bisogna eseguire l’operazione seguente.

   2. Nell’illustrazione del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente., selezionare l’alloggiamento in cui si desidera scaricare il pezzo.

• È successo quanto segue:

1. La macchina scarica il pezzo grezzo selezionato nel magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.. DentalCNC toglie il numero dal centro dell'illustrazione del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..

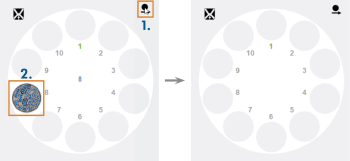

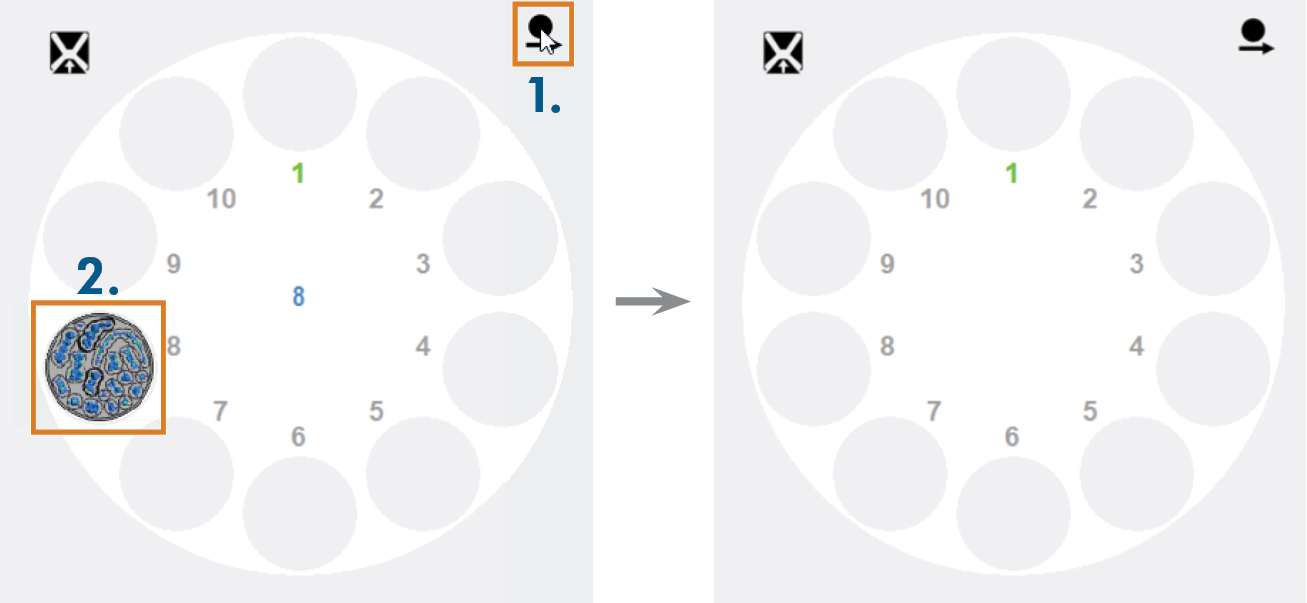

   Scaricamento di un pezzo grezzo nel magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. (qui: nell’alloggiamento 8 del magazzino)

Se ruota solo il magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente., significa che l’intervallo tra la selezione dell’icona e l’alloggiamento del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. è stato troppo lungo.

Carico e scarico virtuale di pezzi grezzi

Se l'illustrazione del caricatore di pezzi grezzi non riflette correttamente lo stato reale della macchina, è possibile correggere l’errore caricando o scaricando virtualmente i pezzi grezzi. In questo caso, cambierà solo l'assegnazione del job in DentalCNC; la macchina non caricherà o scaricherà i pezzi grezzi.

• Caricare e scaricare virtualmente i pezzi grezzi nei seguenti casi:

• DentalCNC indica che nel vano di lavoro è stato caricato un pezzo grezzo, ma il vano di lavoro è vuotoIn questo caso, è necessario scaricarevirtualmente il pezzo grezzo dal vano di lavoro.
• DentalCNC indica che il portapezzi è vuoto, anche se in realtà contiene un pezzo grezzoIn questo caso è necessario caricarevirtualmente il pezzo grezzo. In questo modo, un alloggiamento del caricatore pezzi grezzi Componente della macchina che ripone più pezzi grezzi in un magazzino e che può caricarli automaticamente nel vano di lavoro.. Se si utilizza la ricerca, usare invece caricatore pezzi grezzi o magazzino pezzi grezzi sarà assegnato al job.
• DentalCNC indica che nel vano di lavoro è stato caricato un pezzo grezzo e che si desidera riassegnare il suo alloggiamento del magazzino dei pezzi grezziIn questo caso, è necessario caricarevirtualmente il pezzo grezzo dall’alloggiamento che si desidera riassegnare al pezzo grezzo.

La funzione per caricare e scaricare virtualmente i pezzi grezzi si trova nelle impostazioni del programma DentalCNC:

1. Aprire le impostazioni dell'applicazione DentalCNC con la seguente icona nella barra delle icone principale:

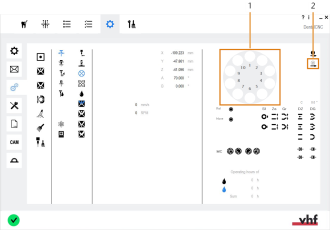

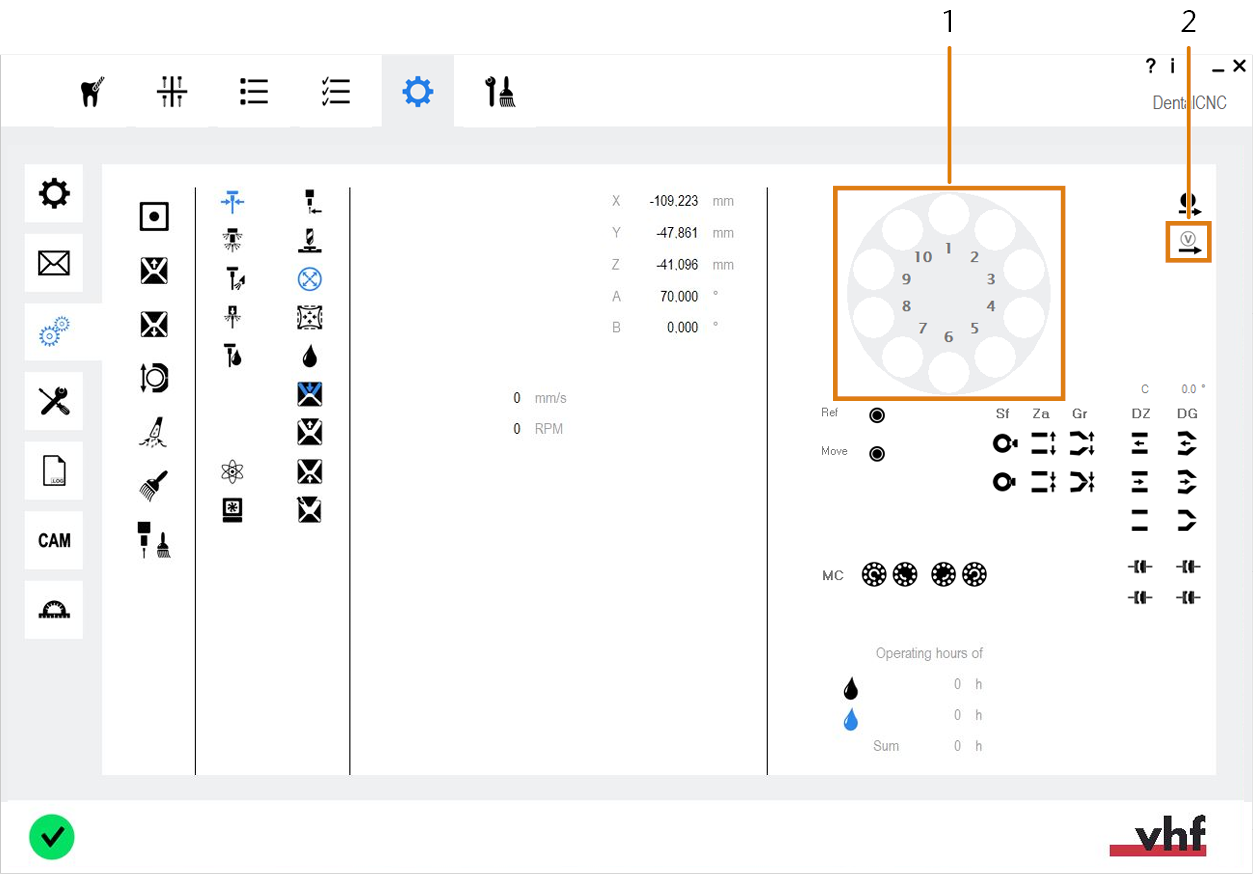

2. Aprire la vista Parametri macchina attuali con la seguente icona nella barra delle icone locale:

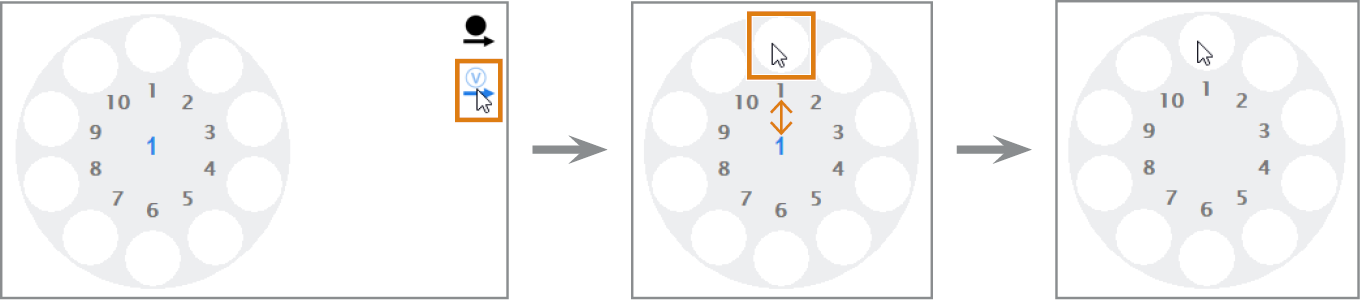

Scaricare virtualmente un pezzo grezzo se il portapezzi è vuoto

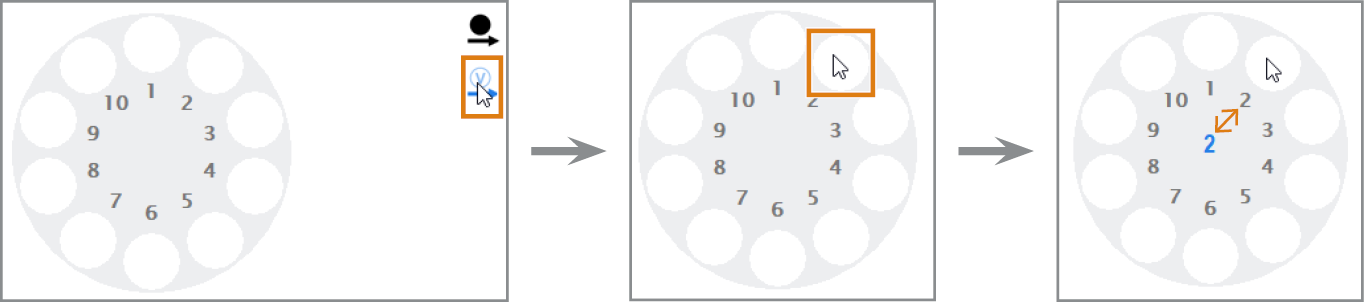

Caricare virtualmente un pezzo grezzo per (ri)assegnare l’alloggiamento

1. S2 / S5: Chiudere lo sportello del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..

2. Eseguire i seguenti passaggi in rapida sequenza:

1. Selezionare l’icona seguente accanto all’illustrazione del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.:

   • L'icona viene evidenziata per breve tempo. In questo lasso di tempo bisogna eseguire l’operazione seguente.

2. Nell’illustrazione del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente., selezionare l’alloggiamento a cui si desidera riassegnare il pezzo grezzo nel vano di lavoro.

3. È successo quanto segue:
1. Il magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. sposta l’alloggiamento selezionato nella posizione di cambio.
2. Si apre una finestra di dialogo.

4. Se è presente un pezzo grezzo nella posizione di cambio, rimuoverlo.

5. Confermare il messaggio attuale.

• È successo quanto segue:
  1. Per DentalCNC, l’alloggiamento del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. selezionato è vuoto e assegnato al pezzo nel vano di lavoro.
  2. DentalCNC visualizza il numero dell’alloggiamento al centro dell’illustrazione del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente..

Qual è il prossimo passo?

Dopo aver preparato il magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente., si può iniziare la lavorazione:

Lavorazione di più job con il caricatore pezzi grezzi
