S'applique à : DentalCAM & DentalCNC 8.10
Code d'erreur -1100 ou -3100 – Erreur lors du chargement de la pièce brute Ce code d'erreur peut se produire lorsque la machine charge une pièce brute du dans la chambre de travail.
Il indique que la pince à pièce brute n'a pas pu atteindre sa position finale pour monter la pièce brute dans le support de pièces brutes.
L'interrupteur ou le capteur de fin de course correspondant n'a pas envoyé de signal.
Une version étendue de ce guide de dépannage est disponible pour les employés de maintenance certifiés vhf :
Guide interactif de dépannage
L'interrupteur ou le capteur de fin de course correspondant envoie-t-il maintenant un signal ?
Comment vérifier ?
Lancez DentalCNC .
Ouvrez les Paramètres de l'application DentalCNC . Pour cela, sélectionnez l'icône suivante dans la barre d'icônes principale :
Ouvrez la fenêtre Entretien de la machine . Pour cela, sélectionnez l'icône suivante dans la barre d'icônes inférieure :
Vérifiez que l'icône supérieure étiquetée 10 dans la colonne DG est en surbrillance.
Si l'icône est en surbrillance, l'interrupteur de fin de course envoie un signal.
Icône à mettre en surbrillance (marqué en orange)
Oui Non
Le magasin de pièces brutes est-il en position par défaut ?
Comment vérifier ?
Ouvrez la vue Usinage . Pour cela, sélectionnez l'icône suivante dans la barre d'icônes principale :
Vérifiez que l'icône suivante (marqué en orange) est bien en surbrillance :
Icône à mettre en surbrillance (marqué en orange)
Oui Non
Précédent Recommencer
La course du chariot à pièces brutes et de la pince à pièce brute est-elle bloquée ?
Comment vérifier ?
Ouvrez la porte de la chambre de travail.
Vérifiez si des objets bloquent le chariot du changeur de pièces brutes (marqué en orange) et la pince à pièce brute dans la chambre de travail.

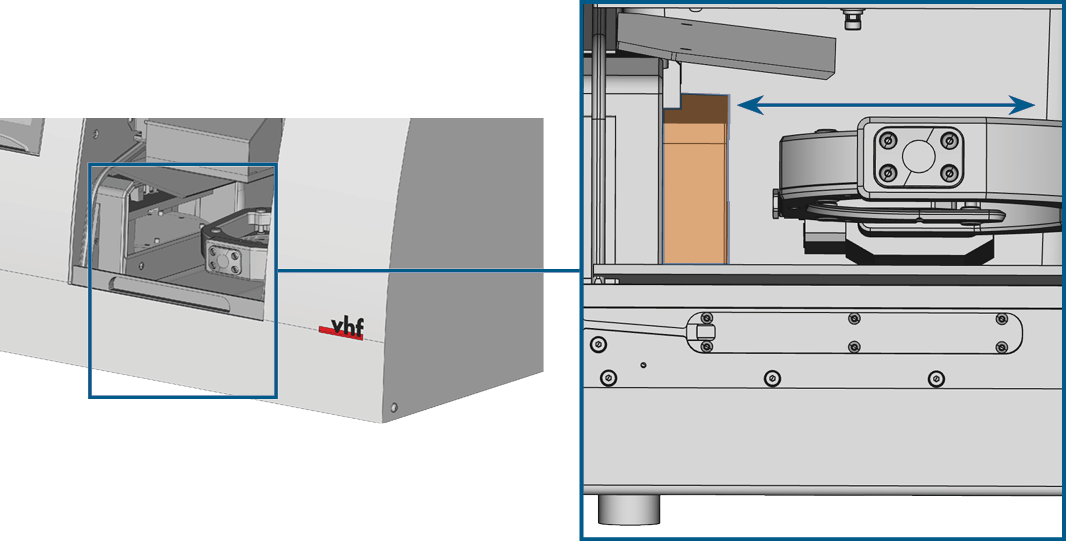

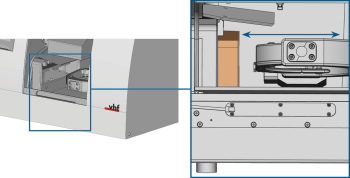

Voie de déplacement (indiquée par la flèche) du chariot de changeur de pièces brutes (marqué en orange) et de la pince de pièces brutes
Vous pouvez voir la course dans la vidéo suivante :
Oui Non
Précédent Recommencer
Avez-vous récemment nettoyé la plaque de dégagement (S2) ou les boulons de dégagement (S5) ?
S2 et S5 utilisent des mécanismes différents pour libérer les cadres de pièces brutes lors du chargement et du déchargement.
S2 S5
(a) S2 : Déverrouiller la plaque de dégagement (marqué en orange) ; (b) S5 : Boulon de dégagement (marqué en jaune)
Oui Non
Précédent Recommencer
S2 uniquement : Avez-vous réinstallé correctement la plaque de recouvrement après avoir nettoyé la plaque de dégagement ?
Lors de la réinstallation de la plaque de recouvrement, on oublie souvent les rondelles, en particulier.
Comment vérifier ?
Oui Non Sans objet
Précédent Recommencer
Le nettoyage de la plaque de dégagement ou des boulons de dégagement résout-il le problème ?
S2 et S5 utilisent des mécanismes différents pour libérer les cadres de pièces brutes lors du chargement et du déchargement.
S2 S5
Comment vérifier ?
S2
Nettoyez la plaque de dégagement. S2 : Nettoyer la plaque de dégagement du changeur de pièces brutes
N’oubliez pas de fixer les rondelles lorsque vous réinsérez la plaque de recouvrement.
Testez le changeur de pièces brutes :
Montez des pièces brutes de différents matériaux sur tous les logements de .
Chargez et déchargez manuellement les pièces brutes.
Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
Toutes les pièces brutes ont été chargées et déchargées avec succès.
Le chariot et le rabat du changeur de pièces brutes se déplacent régulièrement et sans à-coups.
S5
Fermez la porte de la chambre de travail.
Déplacez les axes en position de nettoyage en sélectionnant l'icône illustrée dans l'affichage Usinage dans DentalCNC .
Le rabat du changeur de pièces brutes s'ouvre et les 4 boulons se déplacent vers le haut.
Ouvrez la porte de la chambre de travail.
Nettoyez les éléments suivants :Les deux côtés du clapet du changeur de pièces brutes (marqué en orange) La surface inférieure entre la chambre de travail et le (marquée en vert) Les 4 boulons de dégagement (marqués en jaune)
Le rabat du changeur de pièces brutes (marqué en orange), la surface inférieure (marquée en vert), les 4 boulons de dégagement (marqués en jaune)
Fermez la porte de la chambre de travail.
Confirmez le message dans DentalCNC .
Les boulons de dégagement se déplacent vers le bas et le rabat du changeur de pièces brutes se ferme.
Déplacez les axes en position par défaut en sélectionnant l'icône illustrée dans l'affichage Usinage dans DentalCNC .
Testez le changeur de pièces brutes :
Montez des pièces brutes de différents matériaux sur tous les logements de .
Chargez et déchargez manuellement les pièces brutes.
Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
Toutes les pièces brutes ont été chargées et déchargées avec succès.
Le chariot et le rabat du changeur de pièces brutes se déplacent régulièrement et sans à-coups.
Si le test du n'a pas réussi : Contactez le service à la clientèle.
Oui Non
Précédent Recommencer
Recommandation
Le détecteur de proximité qui détecte la position du peut avoir besoin d'être réparé.
Contactez le service à la clientèle.
Précédent Recommencer
Recommandation
Retirez tous les objets qui bloquent le changeur de pièces brutes.
Testez le changeur de pièces brutes :
Montez des pièces brutes de différents matériaux sur tous les logements de .
Chargez et déchargez manuellement les pièces brutes.
Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
Toutes les pièces brutes ont été chargées et déchargées avec succès.
Le chariot et le rabat du changeur de pièces brutes se déplacent régulièrement et sans à-coups.
Si le test du n'a pas réussi : Contactez le service à la clientèle.
Précédent Recommencer
Recommandation
S’il manque des composants (rondelles, etc.), n’utilisez pas le changeur de pièces brutes. Contactez le service à la clientèle.
Si vous avez réussi à installer correctement la plaque de recouvrement, continuez comme suit :
Testez le changeur de pièces brutes :
Montez des pièces brutes de différents matériaux sur tous les logements de .
Chargez et déchargez manuellement les pièces brutes.
Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
Toutes les pièces brutes ont été chargées et déchargées avec succès.
Le chariot et le rabat du changeur de pièces brutes se déplacent régulièrement et sans à-coups.
Précédent Recommencer
Recommandation
Testez le changeur de pièces brutes :
Montez des pièces brutes de différents matériaux sur tous les logements de .
Chargez et déchargez manuellement les pièces brutes.
Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
Toutes les pièces brutes ont été chargées et déchargées avec succès.
Le chariot et le rabat du changeur de pièces brutes se déplacent régulièrement et sans à-coups.
Si le test du n'a pas réussi : Contactez le service à la clientèle.
Précédent Recommencer
Recommandation
Les interrupteurs de fin de course du changeur de pièces brutes et le moteur de la pince à pièce brute doivent être vérifiés pour voir s'ils sont endommagés.
Contactez le service à la clientèle.
Précédent Recommencer
Recommandation
Les interrupteurs de fin de course du changeur de pièces brutes et le moteur de la pince à pièce brute doivent être vérifiés pour voir s'ils sont endommagés.
Contactez le service à la clientèle.
Précédent Recommencer
Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. dans la chambre de travail.
