Code d'erreur -1000 ou -3000 – Erreur lors du chargement de la pièce brute

Le clapet du changeur de pièces brutes (pivot) est-il en position par défaut ?

Comment vérifier ?

• Comparez la position du rabat du changeur de pièces brutes (indiquée en orange) à la figure suivante :

Clapet de changeur de pièces brutes (marqué en orange) en position par défaut.

La pièce brute dans la pince à pièce brute a-t-elle heurté une pièce brute dans le magasin de pièces brutes ?

Comment vérifier ?

1. Assurez-vous que DentalCNC a requis la suppression de la pièce brute du porte-pièce avant d’émettre le code d’erreur.
2. Ouvrez le compartiment multifonction.
3. Repérez la position de chargement sur le côté gauche du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
4. Vérifiez s'il y a une pièce brute au point de chargement (marquée en orange).

La position de chargement (marqué en orange)

L'interrupteur ou le capteur de fin de course correspondant envoie-t-il maintenant un signal ?

Comment vérifier ?

1. Lancez DentalCNC.
2. Ouvrez les Paramètres de l'application DentalCNC. Pour cela, sélectionnez l'icône suivante dans la barre d'icônes principale :
3. Ouvrez la fenêtre Entretien de la machine. Pour cela, sélectionnez l'icône suivante dans la barre d'icônes inférieure :
4. Vérifiez que l'icône supérieure marquée 10 dans la colonne DZ est en surbrillance.

Icône à mettre en surbrillance (marqué en orange)

La chambre de travail et surtout le rabat du changeur de pièces brutes sont-ils souillés ?

• Vérifiez en particulier le clapet en bas (marqué en orange).

Marge inférieure de la porte du changeur de pièces brutes (marqué en orange)

La pince et le rabat du changeur de pièces brutes (axe de pivotement) sont-ils bloqués ?

Comment vérifier ?

1. Ouvrez la porte de la chambre de travail.
2. Dans la chambre de travail
   1. Vérifiez s'il y a des objets dans la zone de pivotement du rabat du changeur de pièces brutes (axe de pivotement).
   2. Vérifiez s’il y a des objets dans la zone d’extension de la pince à pièces brutes.
3. Assurez-vous que le porte-pièce et ses fentes ne sont pas souillés par des résidus d’usinage.
4. Ouvrez le compartiment multifonction.
5. Dans le compartiment multifonction :
   1. Vérifiez s'il y a des objets dans la zone de pivotement du rabat du changeur de pièces brutes (axe de pivotement).
   2. Vérifiez s’il y a des objets dans la zone d’extension du cylindre de la pince à pièces brutes.
6. Vérifiez s'il y a des objets dans la position de chargement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. (marqué en orange).


La position de chargement (marqué en orange)

Une augmentation de la pression de l'air entrant résout-elle le problème ?

Comment vérifier ?

1. Ouvrez le compartiment multifonction.
2. Retirez le réservoir de liquide de refroidissement.
3. Utilisez le régulateur d'air comprimé (marqué en orange) pour augmenter la pression de l'air entrant en fonction des disques que vous utilisez :
   • Pour les disques de chrome cobalt : 8 bar (120 psi)
   • Pour d'autres matériaux : 7 bar (100 psi)
4. Chargez et déchargez le disque le plus lourd que vous utilisez.

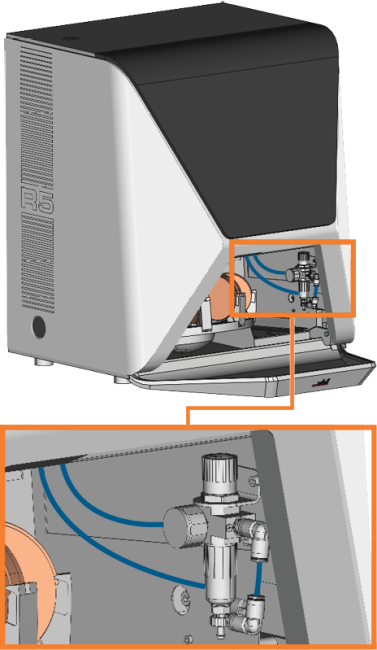

L'emplacement du régulateur d'air comprimé (dépend de la série)

Le diamètre du disque était-il trop grand ?

Comment vérifier ?

1. Ouvrez le compartiment multifonction.
2. Ouvrez la porte de la chambre de travail.
3. Vérifiez si au moins l'un des points suivants s'applique :
   • La pince n'a pas bien saisi le disque.
   • Le disque est entré en collision avec l'ouverture entre le compartiment et la chambre de travail.
   • Le diamètre du disque est trop grand.  Caractéristiques techniques

Le galet de roulement de type goujon s'est-il déplacé contre l'évidement du disque à came ?

Comment vérifier ?

1. Ouvrez le compartiment multifonction.
2. Repérez le disque de FAO, y compris le galet de piste de type goujon, sur le côté supérieur gauche. Voir la figure ci-dessous.
3. Utilisez votre doigt pour sentir s’il y a un petit espace (0,3 à 0,5 mm) entre le galet de piste de type goujon et l’évidement du disque de FAO.
• S'il n'y a pas d'espace, le galet de piste de type goujon frappe le disque de FAO.

La flèche orange indique la position de l'espace

Recommandation

Le capteur qui détecte la position de l'axe de pivotement peut nécessiter un réglage.

• Contactez le service à la clientèle.

Recommandation

1. Retirez la pièce brute du support de pièces brutes.
2. Retirez la pièce brute de la position de chargement.
3. Nettoyez le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.. Retirez tous les morceaux de matériau qui se sont détachés.
4. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
5. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactez le service à la clientèle.

Recommandation

Il s'agissait peut-être d'un problème temporaire.

1. Fermez et redémarrez DentalCNC.
2. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
3. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactez le service à la clientèle.

Recommandation

1. Déplacez les axes en position de nettoyage en sélectionnant l'icône illustrée dans l'affichage Usinage dans DentalCNC.
2. Ouvrez la porte de la chambre de travail.
3. Nettoyez la chambre de travail.  Nettoyer la chambre de travail
4. Nettoyez le rabat du changeur de pièce brutes et l'ouverture du compartiment multifonction.
   • Nettoyez tout particulièrement le rabat du bord inférieur (marqué en orange).
   • Supprimez tous les objets qui se trouvent à l'intérieur ou autour de l'ouverture et qui empêchent le clapet de bouger.


Bord inférieur du rabat du changeur de pièces brutes (marqué en orange)

5. Déplacez les axes en position par défaut en sélectionnant l'icône illustrée dans l'affichage Usinage dans DentalCNC.
6. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
7. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactez le service à la clientèle.

Recommandation

1. Retirez tous les objets qui bloquent l'axe de pivotement et la pince à pièce brute.
2. Nettoyez soigneusement le support de pièces brutes.
3. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
4. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactez le service à la clientèle.

Recommandation

1. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
2. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactez le service à la clientèle.

Recommandation

1. Retirez le disque du support de pièces brutes.
2. Retirez du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. tous les disques dont le diamètre est trop grand.
3. N'utilisez que des disques ayant le bon diamètre.
4. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
5. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactez le service à la clientèle.

Recommandation

Le disque à cames a besoin d'être ajusté.

• Contactez le service à la clientèle.

Recommandation

• Contactez le service à la clientèle.

Recommandation

• Contactez le service à la clientèle.
