La pièce brute est-elle correctement fixée au porte-pièce ? La pince a-t-elle correctement enserré la pièce brute ?
Vérifiez avec soin si la pièce brute est correctement montée sur le porte-pièce.
Procédure de déchargement correct de la pièce brute

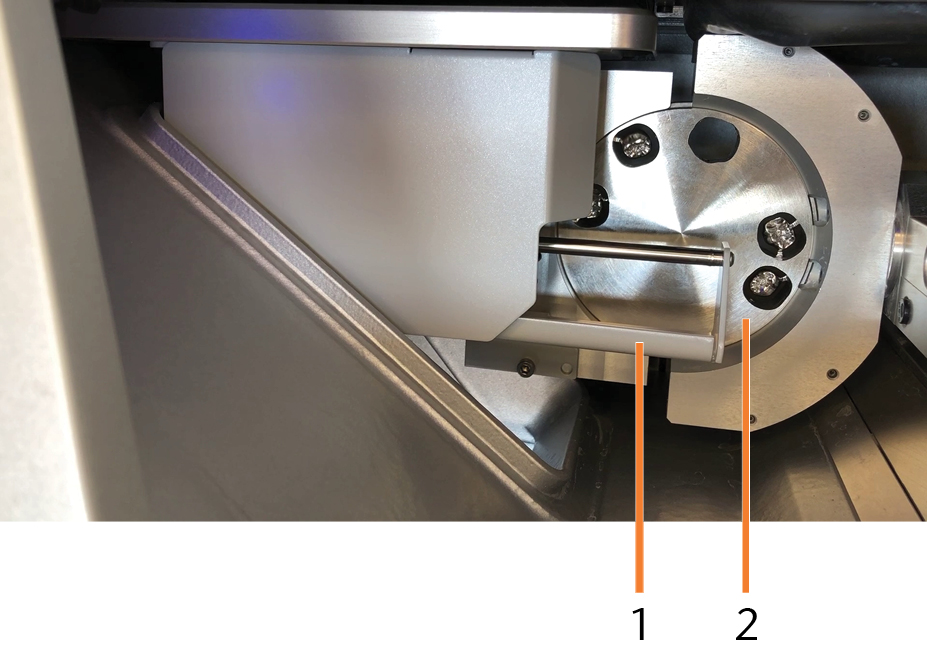

Pince à pièce brute entièrement étendue
Pièce brute correctement fixée.
Vérifiez soigneusement si la pièce brute est bien enserrée par la pince à pièces brutes.

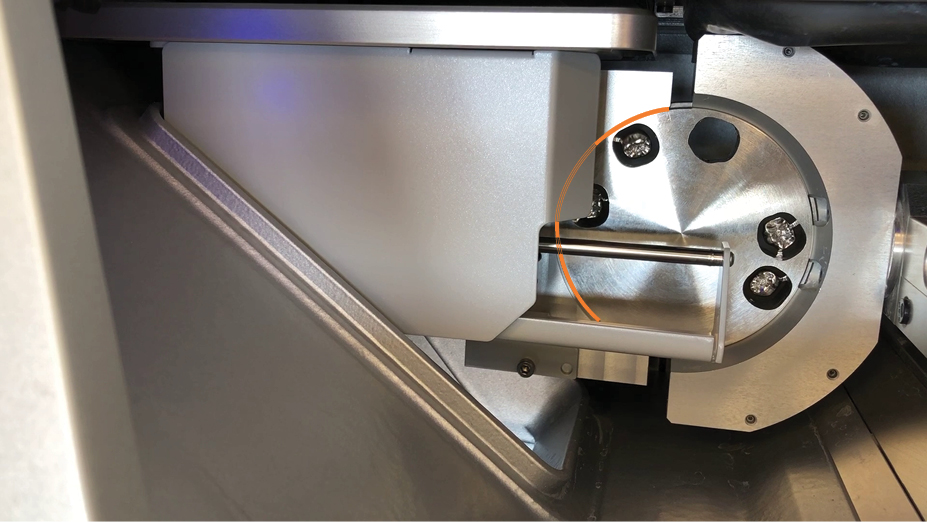

Pièce brute correctement enserrée ; zone à tester marquée en orange
La pince à pièce brute est-elle complètement ouverte ?

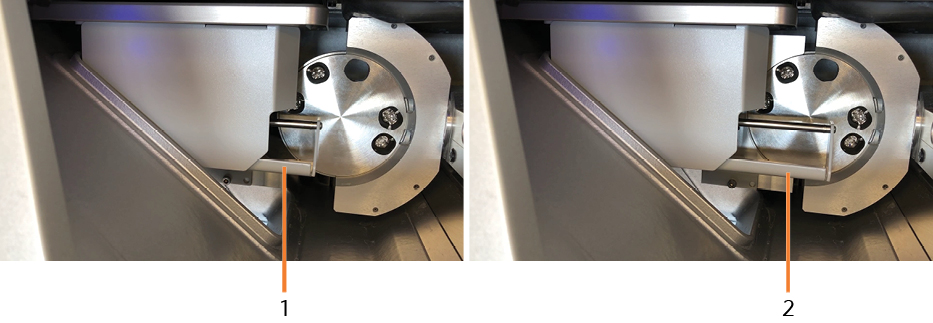

Comparaison entre les différentes positions des pinces à pièce brute
Pince à pièce brute non entièrement étendue
Pince à pièce brute entièrement étendue
L'interrupteur ou le capteur de fin de course correspondant envoie-t-il maintenant un signal ?
Comment vérifier ?
Lancez DentalCNC.
Ouvrez les Paramètres de l'applicationDentalCNC. Pour cela, sélectionnez l'icône suivante dans la barre d'icônes principale :
Ouvrez la fenêtre Entretien de la machine. Pour cela, sélectionnez l'icône suivante dans la barre d'icônes inférieure :

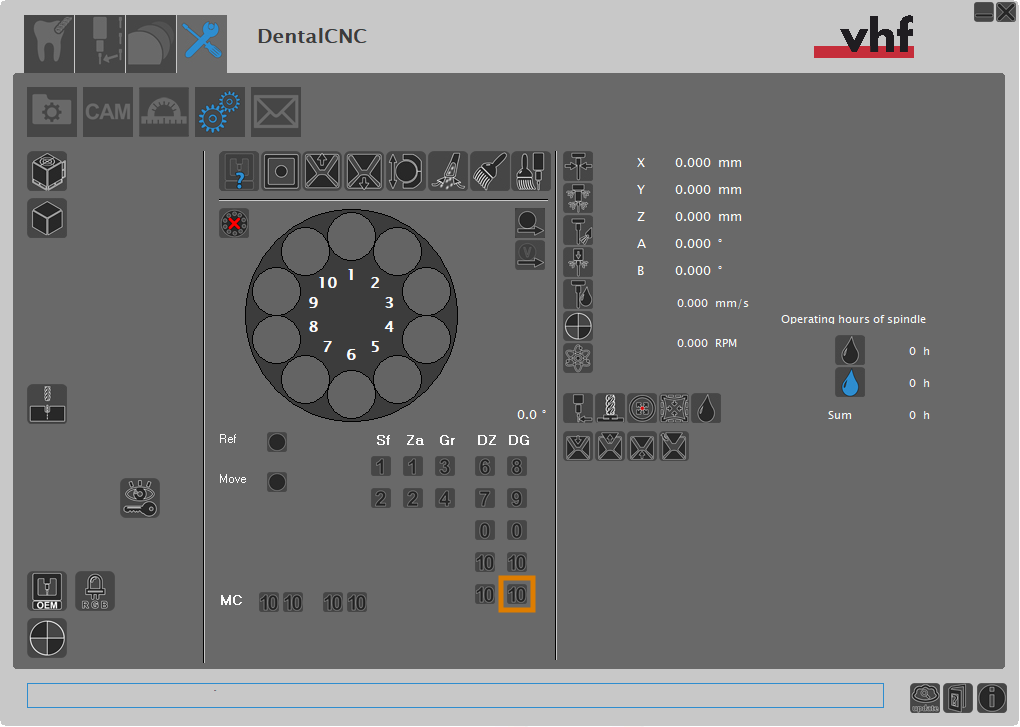

Vérifiez que l'icône inférieure étiquetée 10 dans la colonne DG est en surbrillance.
Icône à mettre en surbrillance (marqué en orange)
La pince à pièce brute est-elle ouverte et/ou sale ?
La pince à pièce brute est ouverte par défaut. Si elle n’est pas ouverte ou qu’elle est souillée, la pince à pièces brutes ne peut pas saisir correctement la pièce brute.
Comment vérifier ?
Si la pince à pièce brute n'est pas dans la chambre de travail, regardez à travers le rabat du changeur de pièces brutes ouvert jusqu'à la pince à pièce brute.

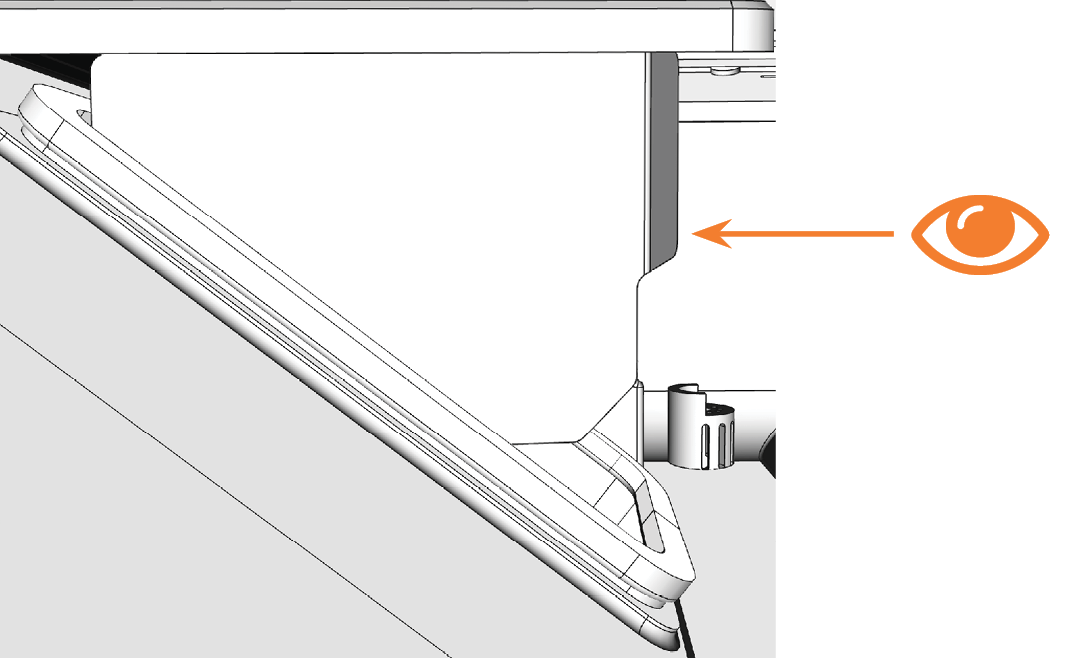

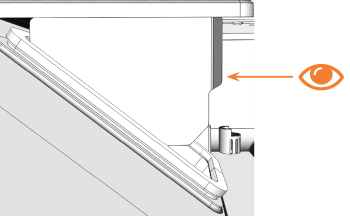

Vérification de la pince à pièce brute par le rabat du changeur de pièces brutes
Vérifiez s'il y a un petit espace régulier entre les 2 sangles de maintien sur toute la longueur de la pince à pièce brute.

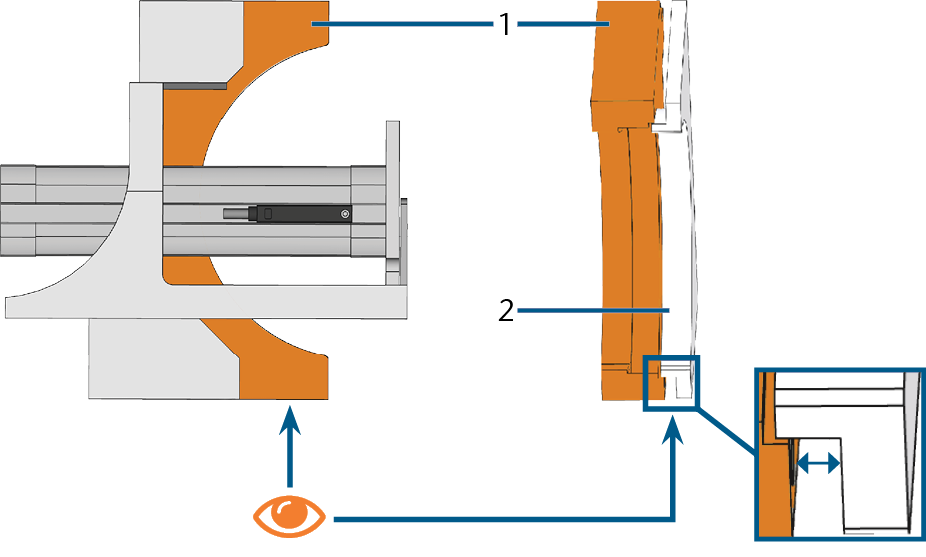

gauche: Vue latérale de la pince à pièces brutes ; droite : Espace entre les sangles de serrage
Première sangle de serrage (marqué en orange)
Deuxième sangle de serrage
S'il y a un petit espace entre les 2 sangles de serrage sur toute la longueur de la pince à pièce brute, la pince à pièce brute est ouverte.
Vérifiez s'il y a des débris d'usinage entre les sangles de serrage.
La pince à pièce brute a-t-elle bougé lentement ?
La pince à pièce brute a-t-elle bougé lentement ?
Pouvez-vous ouvrir et fermer correctement le support de pièces brutes ?
Comment vérifier ?
Ouvrez le support de pièces brutes en sélectionnant l'icône illustrée dans la vue Usinage dans DentalCNC.
Retirez toute pièce brute du support de pièces brutes.
Vérifiez si ce qui suit s'applique :
Les sangles de maintien sont parallèles entre elles.
Il y a un petit écart régulier entre les sangles de serrage.

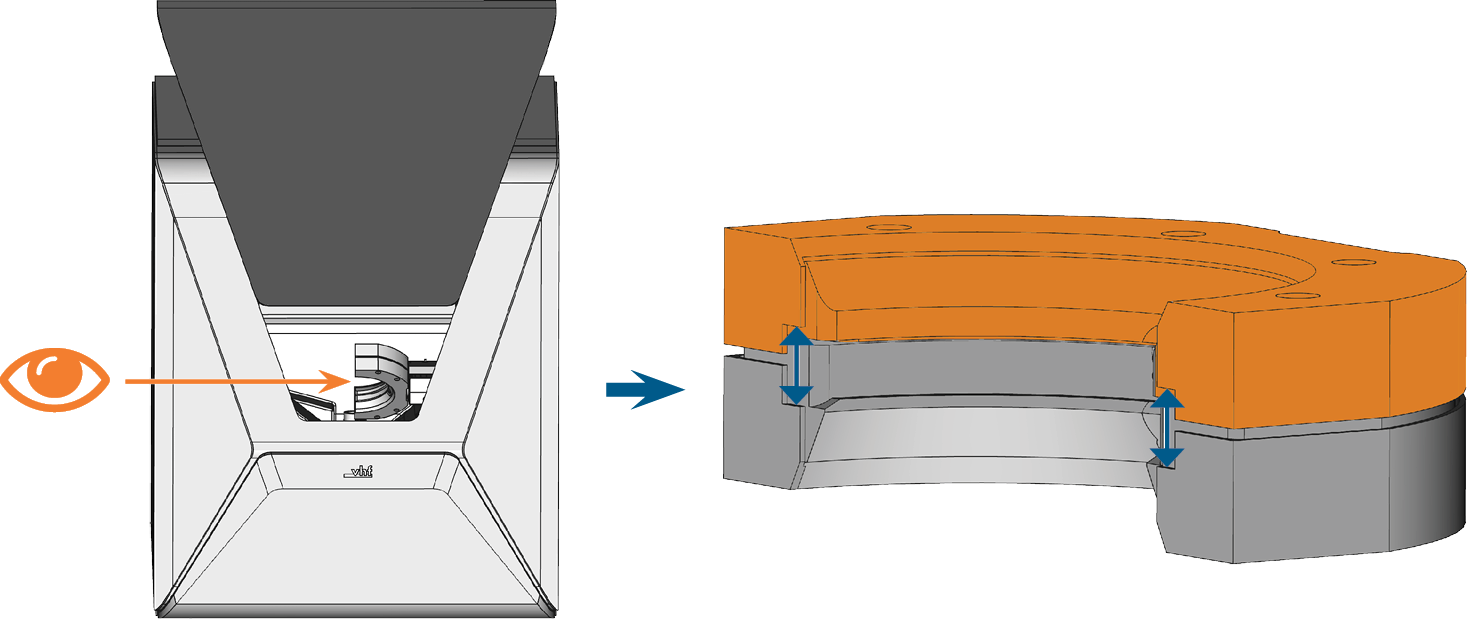

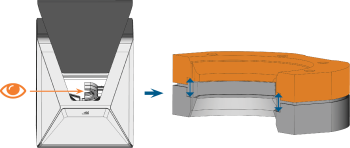

Porte-pièce, 1 sangle de serrage marquée en orange ; direction d'ouverture/fermeture indiquée par les flèches
Fermez le porte-pièce en sélectionnant l’icône illustrée dans la vue d’usinage de DentalCNC.
Vérifiez si ce qui suit s'applique :
Les sangles de maintien sont parallèles entre elles.
Les sangles de serrage sont rapprochées les unes des autres.
Ouvrez, fermez et vérifiez plusieurs fois le support de pièces brutes.
La pince et le rabat du changeur de pièces brutes (axe de pivotement) sont-ils bloqués ?
Comment vérifier ?
Ouvrez la porte de la chambre de travail.
Dans la chambre de travail
Vérifiez s'il y a des objets dans la zone de pivotement du rabat du changeur de pièces brutes (axe de pivotement).
Vérifiez s’il y a des objets dans la zone d’extension de la pince à pièces brutes.
Assurez-vous que le porte-pièce et ses fentes ne sont pas souillés par des résidus d’usinage.
Ouvrez le compartiment multifonction.
Dans le compartiment multifonction :
Vérifiez s'il y a des objets dans la zone de pivotement du rabat du changeur de pièces brutes (axe de pivotement).
Vérifiez s’il y a des objets dans la zone d’extension du cylindre de la pince à pièces brutes.
Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
