Fraisage de la zircone

Comment fraiser la zircone ? Existe-t-il des lignes directrices relatives à l'imbrication pour les disques en zircone ?

Introduction

Pince de serrage

Si vous voulez obtenir des résultats parfaits, vous devez faire attention aux éléments suivants :

  • La pince de serrage de la broche doit être serrée fermement, sinon l'outil sera pressé dans la pince de serrage.
  • La pince de serrage de la broche doit être propre et sans graisse à l'intérieur de celle-ci, sinon les imperfections de rotation pendant l'usinage dégraderont les résultats de l'usinage et peuvent causer des ruptures d'outils.
  • Le fichier .stl doit être exempt d'erreurs de conception .

DentalCNC

Afin d’augmenter la sécurité du processus, nous recommandons ce qui suit :

  • Activez l’option Usinage individuel dans DentalCAM.
  • Ajoutez au moins 1 outil de remplacement au magasin d’outils en cas de rupture d’outil.

Machines adaptées à la zircone

Machine Usinage sec / à l'eau Matériau Support pris en charge

K4 /

K4 edition

Usinage à sec

Disques

Uniquement K4 edition : Blocs

Uniquement K4 edition : Porte-bloc

K5 /

K5+

Usinage à sec

Disques, Blocs

Porte-bloc

N4 /

N4+

Usinage en milieu humide

Blocs

R5

Usinage à sec

Disques, Blocs

Porte-bloc

S1

Usinage à sec

Disques, Blocs

Porte-bloc

S2 /

S5

Usinage à sec

Disques, Blocs

Porte-bloc

Z4

Usinage en milieu humide

Blocs

Outils pour l'usinage de la zircone

Code de correspondance (4 axes sauf E4) Code de correspondance (5 axes plus E4) Diamètre arête de coupe Géométrie de coupe Dent DentalCAM 7 DentalCAM 8

Z060–R2D–35

Z060–R2D–40

0,6 mm

Rayon

2

Oui

Oui

Z100–R2–35

Z100–R2–40

1,00 mm

Rayon

2

Oui

Oui

Z100–R2D–35

Z100–R2D–40

1,00 mm

Rayon

2

Oui

Oui

Z120–F2D–35

Z120–F2D–40

1,20 mm

Plat

2

Oui

Oui

Z200–R3–35

Z200–R3–40

2,00 mm

Rayon

3

Oui

Oui

Z200–R3D–35

Z200–R3D–40

2,00 mm

Rayon

3

Oui

Oui

-

Z200-R3D–40-T

2,00 mm

Rayon

3

Non

Oui

Nous recommandons fortement l'utilisation d'outils vhf originaux pour optimiser les résultats et la durée de vie de votre machine et de ses composants.

Placement correct des barres

Positionner les barres dans la direction X et Y

Correct Incorrect Description

Placer les barres uniformément sur tous les côtés

Si vous placez les barres d'un seul côté, des vibrations peuvent se produire pendant l'usinage. Vous risquez d'endommager la pièce brute ou l'outil.

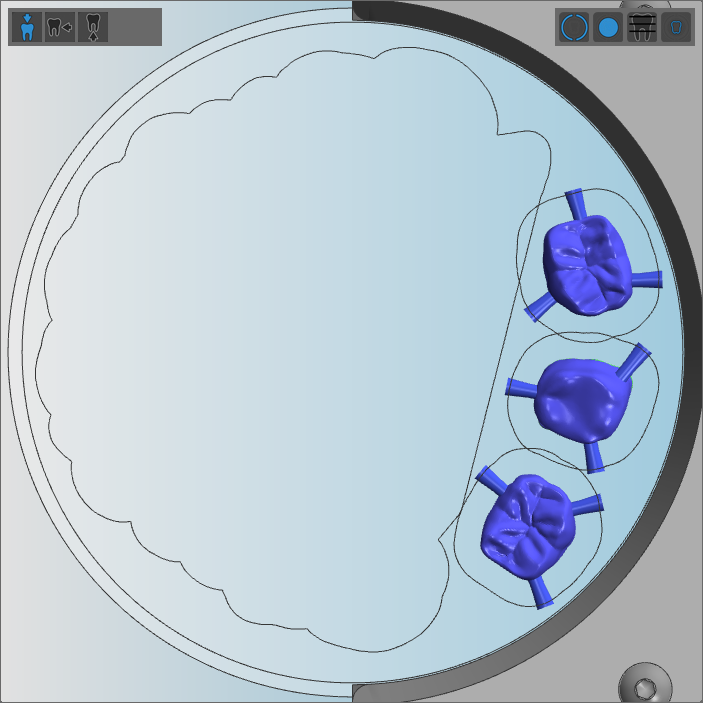

Correct (gauche) : Barres sur tous les côtés de l'objet

Incorrect (droite) : Barres sur un seul côté de l'objet

Placez les barres à une distance suffisante des unes des autres

S'il n'y a pas assez d'espace entre les barres, la buse d'air de la broche peut ne pas être en mesure d'évacuer les débris d'usinage, ce qui peut endommager l'outil.

Correct (gauche) : Barres suffisamment espacées les unes des autres

Incorrect (droite) : Barres espacées de manière inadéquate

Placez suffisamment de barres

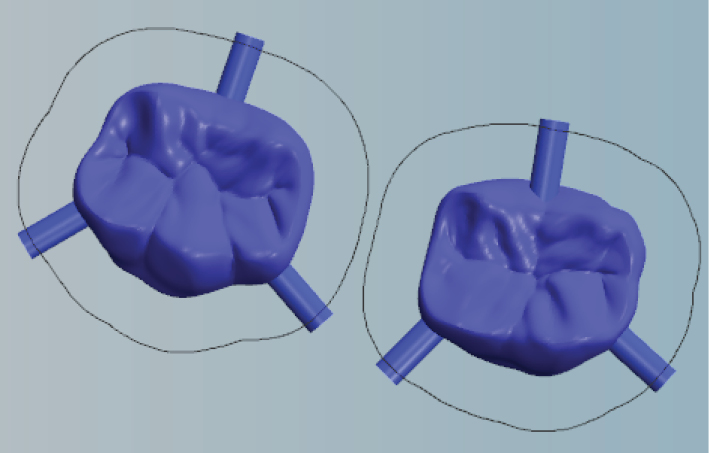

Vous devriez définir au moins 3 barres pour chaque objet. Les objets à plusieurs unités nécessitent généralement 2 barres par unité. Dans le cas contraire, des vibrations peuvent se produire pendant l'usinage, ce qui peut endommager la pièce brute ou l'outil.

Correct (gauche) : Il y a suffisamment de barres

Incorrect (droite) : Il n’y a pas suffisamment de barres

Positionner les barres dans la direction Z

  • Positionner toutes les barres sur la ligne équatoriale. Si l'équateur est sur le préplateau, positionner la barre à environ 1 mm au-dessus de l'équateur.

Ligne équatoriale marquée par des flèches

Ligne équatoriale marquée par des flèches

Les barres doivent reposer complètement sur l'objet.

Dans l'image ci-dessous, la barre est placée trop haut. Seule une partie de la barre est positionnée sur l'objet.

Positionnement incorrect d'une barre

Dans l'image ci-dessous, la barre est placée trop bas. Seule une partie de la barre est positionnée sur l'objet. De plus, la barre est placée sur le préplateau.

Positionnement incorrect d'une barre

Dans l'image ci-dessous, la barre est placée correctement sur la ligne équatoriale.

Positionnement correct d'une barre

Recommandations spéciales pour l'imbrication d'objets dans des disques en zircone translucide

Les disques en zircone translucide peuvent être très sensibles et peuvent être facilement endommagés ou rayés. Par conséquent, nous vous conseillons de suivre les étapes générales ci-dessous lors de l'imbrication d'objets dans des disques en zircone translucide.

  • Si cela est possible, imbriquez les objets à partir du centre vers la bordure du disque.
  • Si vous activez l'option Désactivez la distance de sécurité par rapport à la bordure de la pièce brute dans les paramètres DentalCAM, montez les disques directement dans le support de pièces brutes. N'utilisez pas le changeur de pièces brutes.
  • Si vous ajoutez des objets à un disque et le traitez plusieurs fois, suivez les directives pour les différentes tailles d'objets ci-dessous.

Objets de petite et moyenne taille

Si vous traitez un disque plusieurs fois, nous vous conseillons d'imbriquer les objets de petite et moyenne taille de la manière suivante :

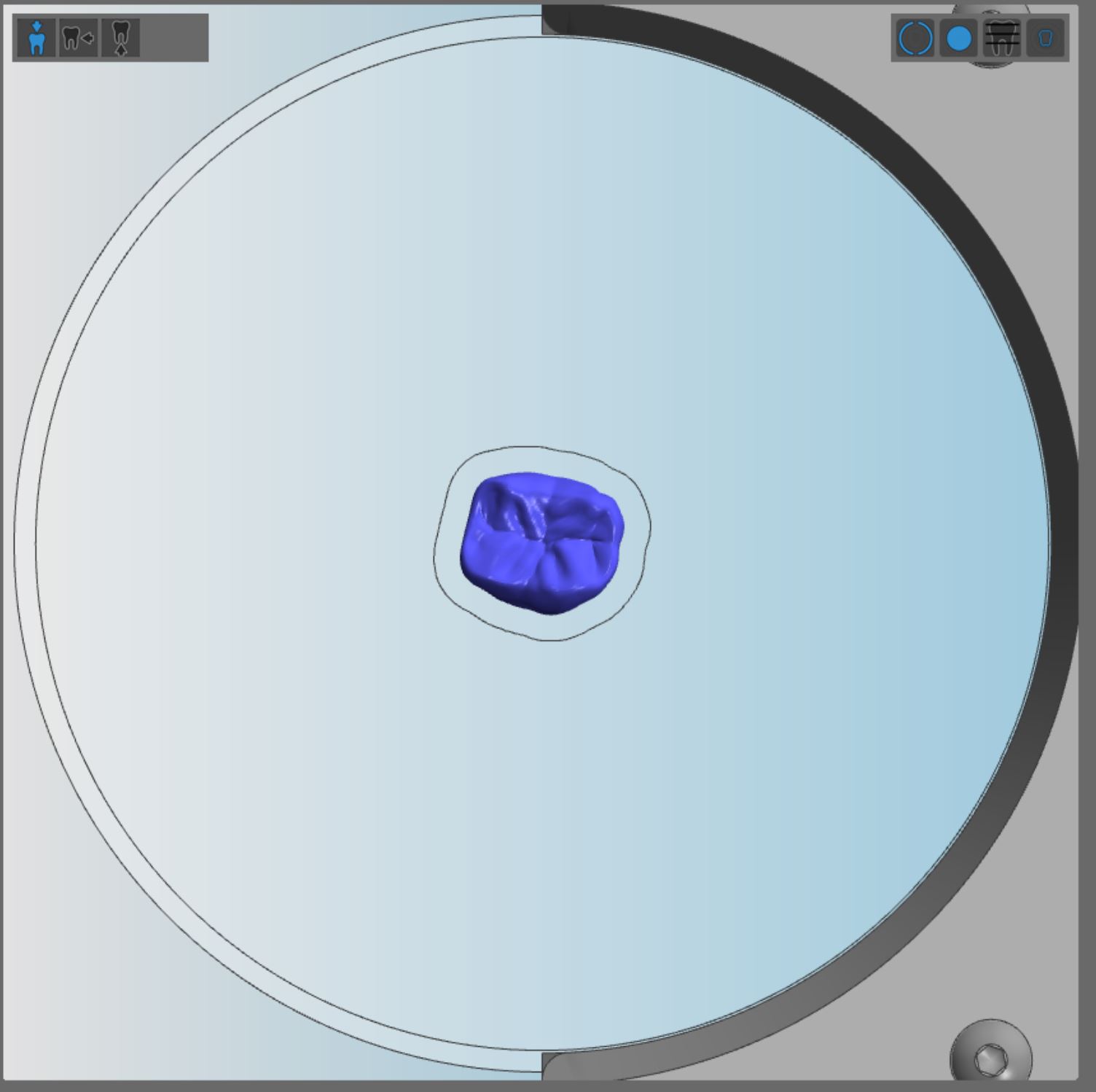

  1. Placez un petit objet rond au centre du disque.

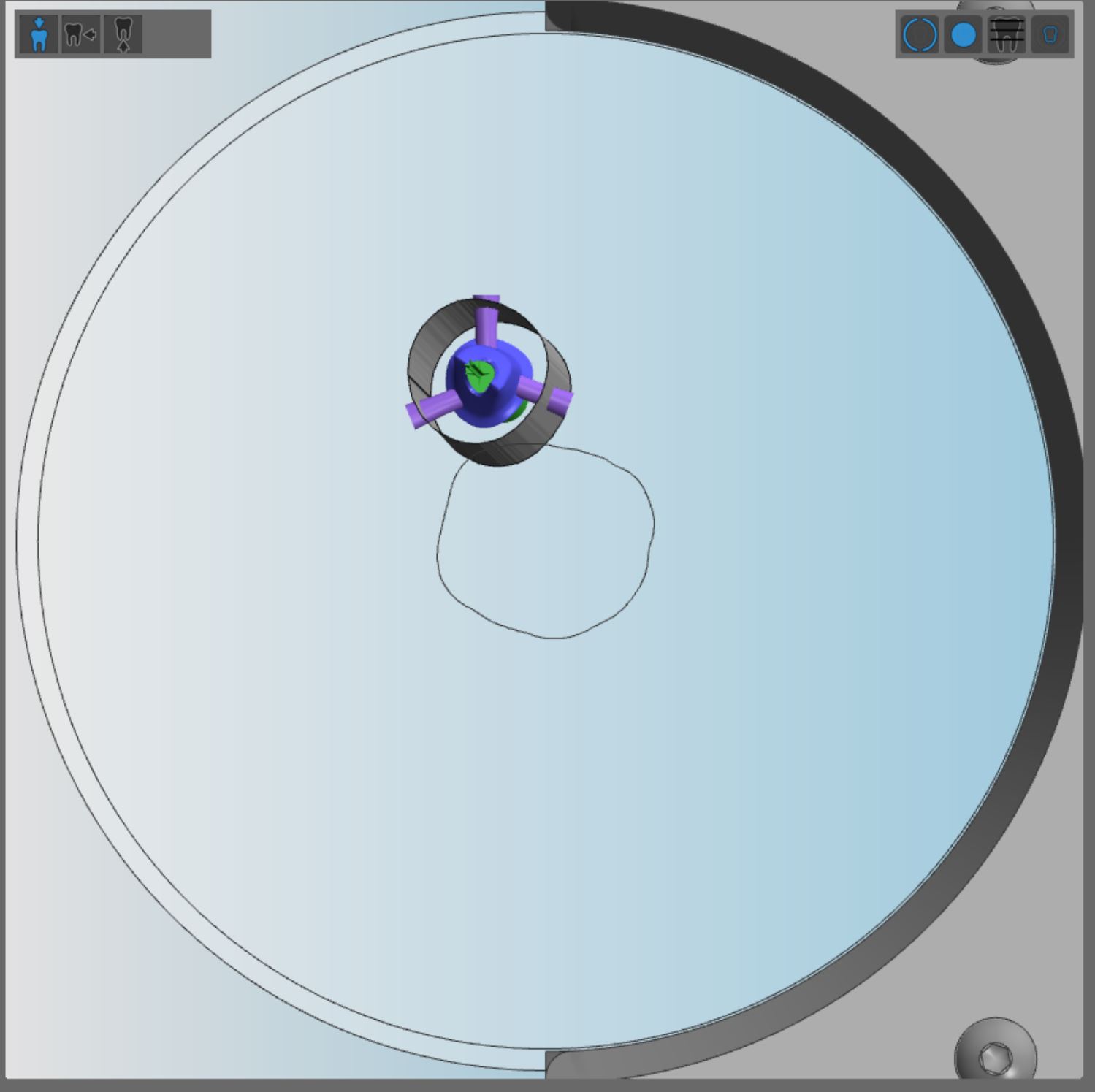

  2. Positionnez les objets qui suivent de manière circulaire autour du premier objet.
  3. Continuez à imbriquer les objets de l'intérieur vers l'extérieur.
    • Vous avez imbriqué des objets du centre de la pièce brute vers la bordure.

Exemple :

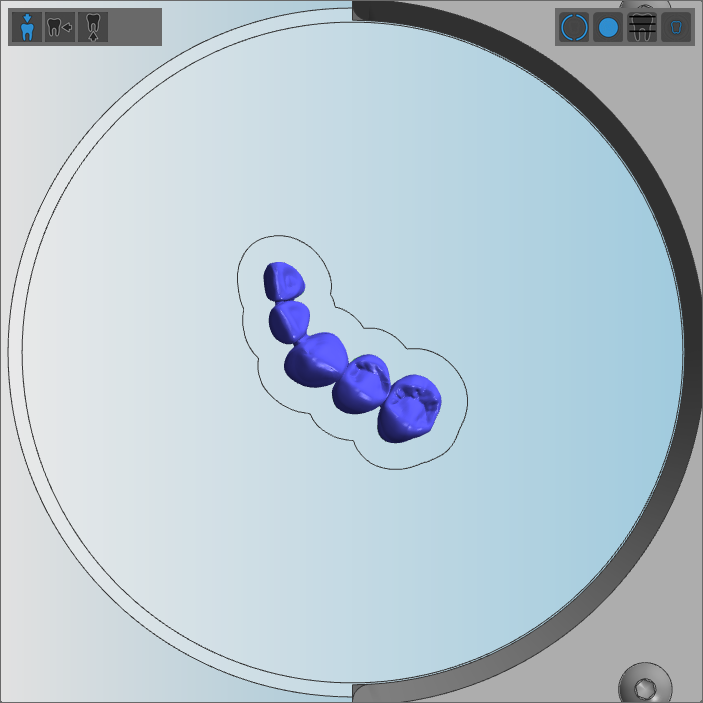

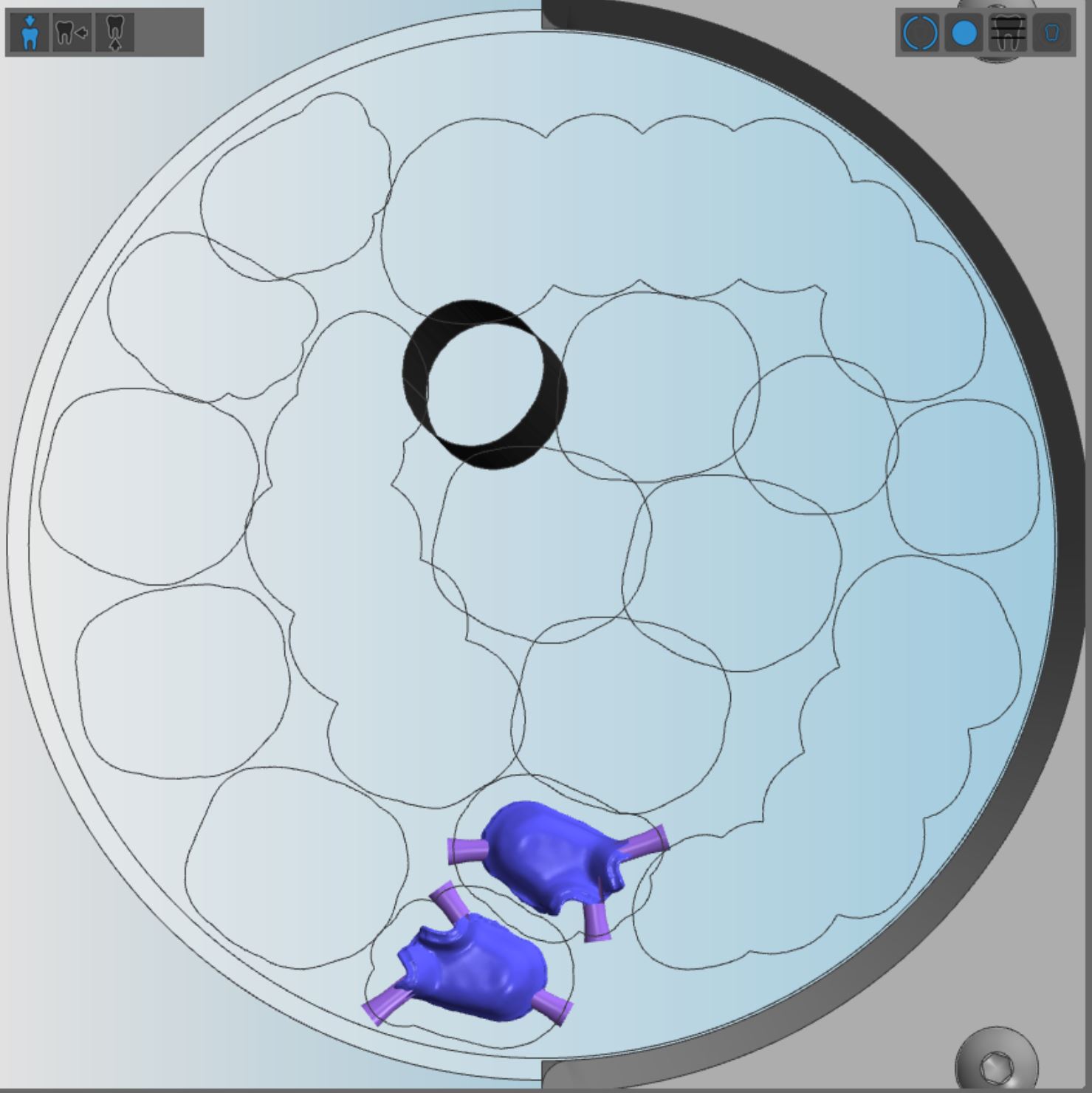

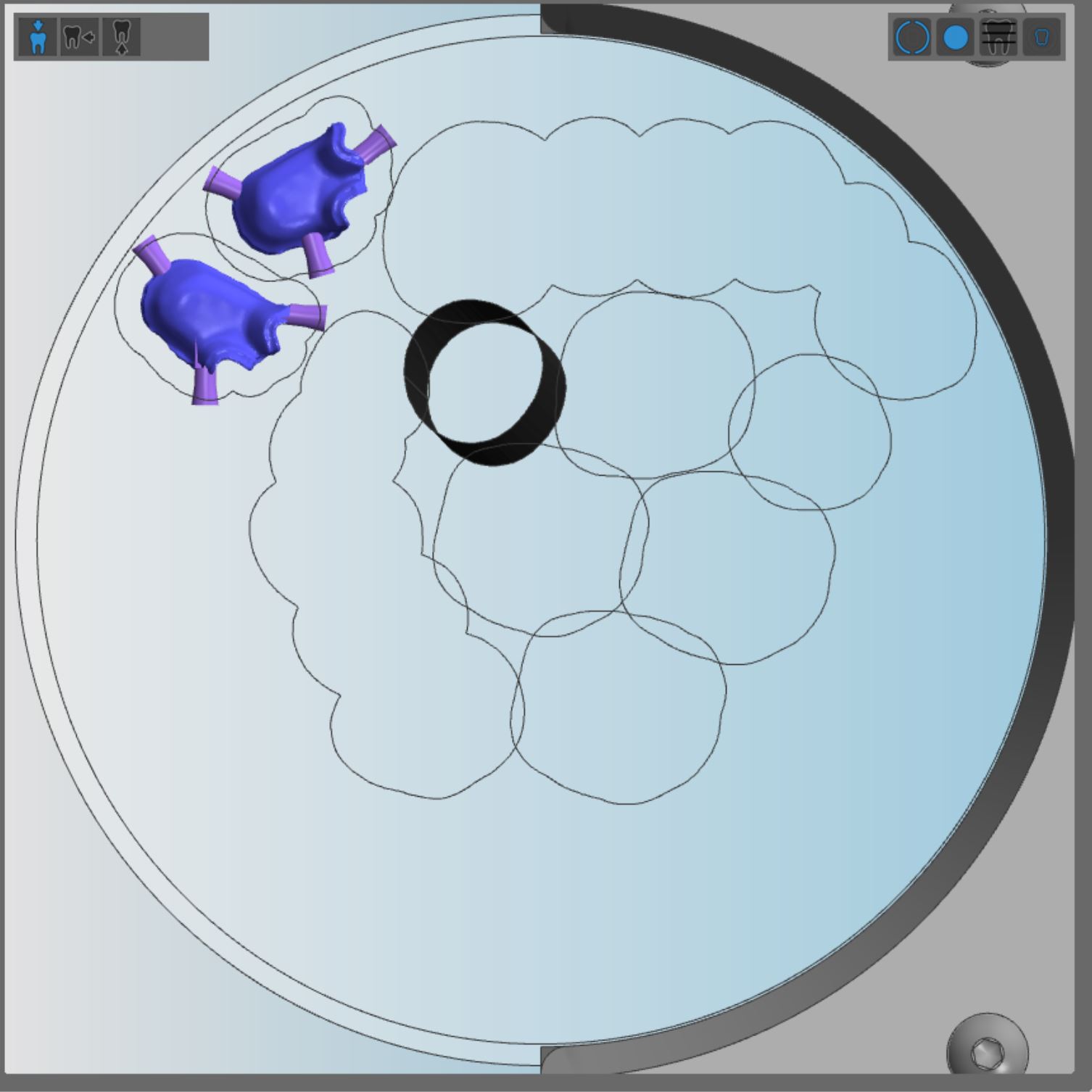

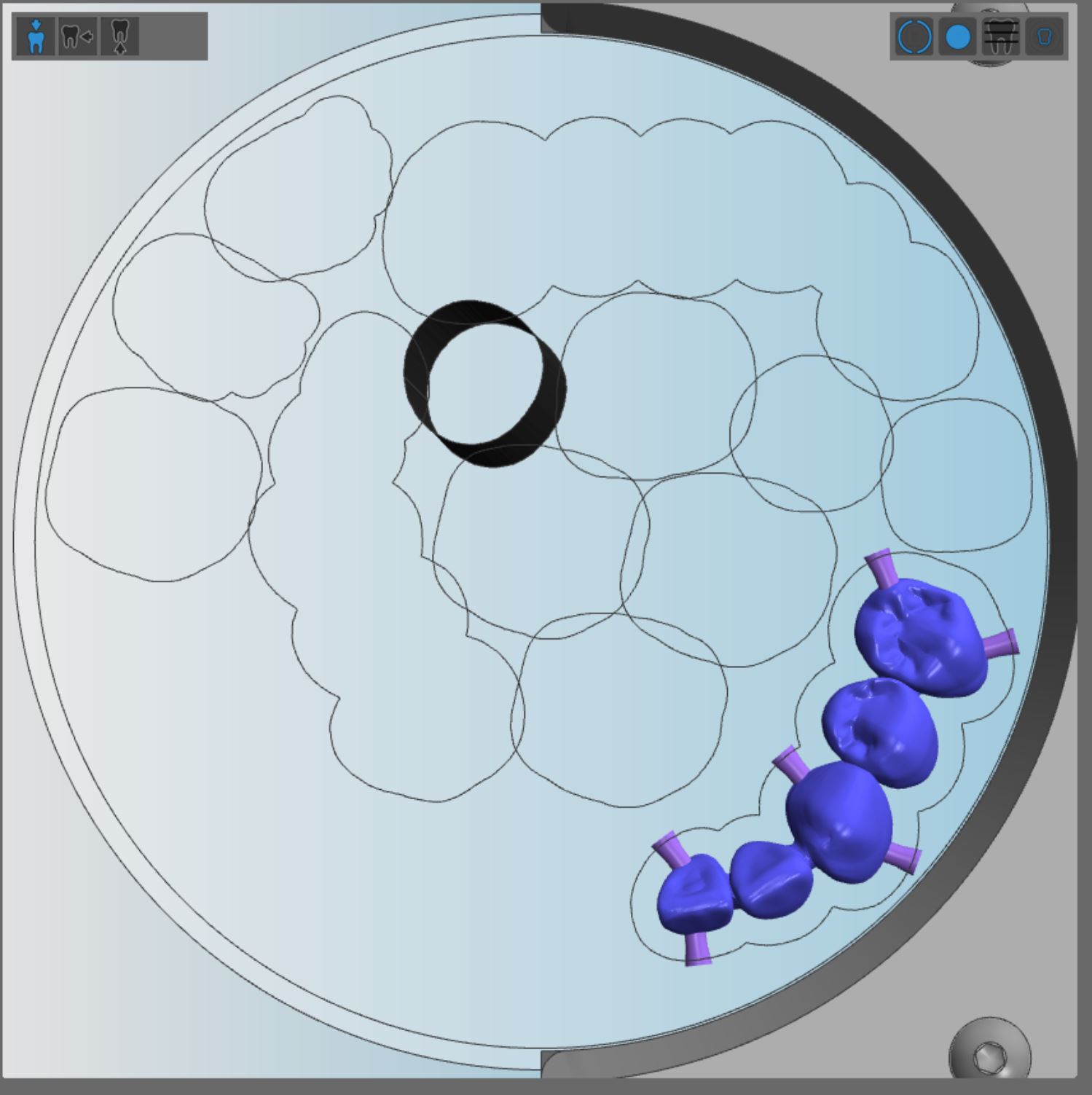

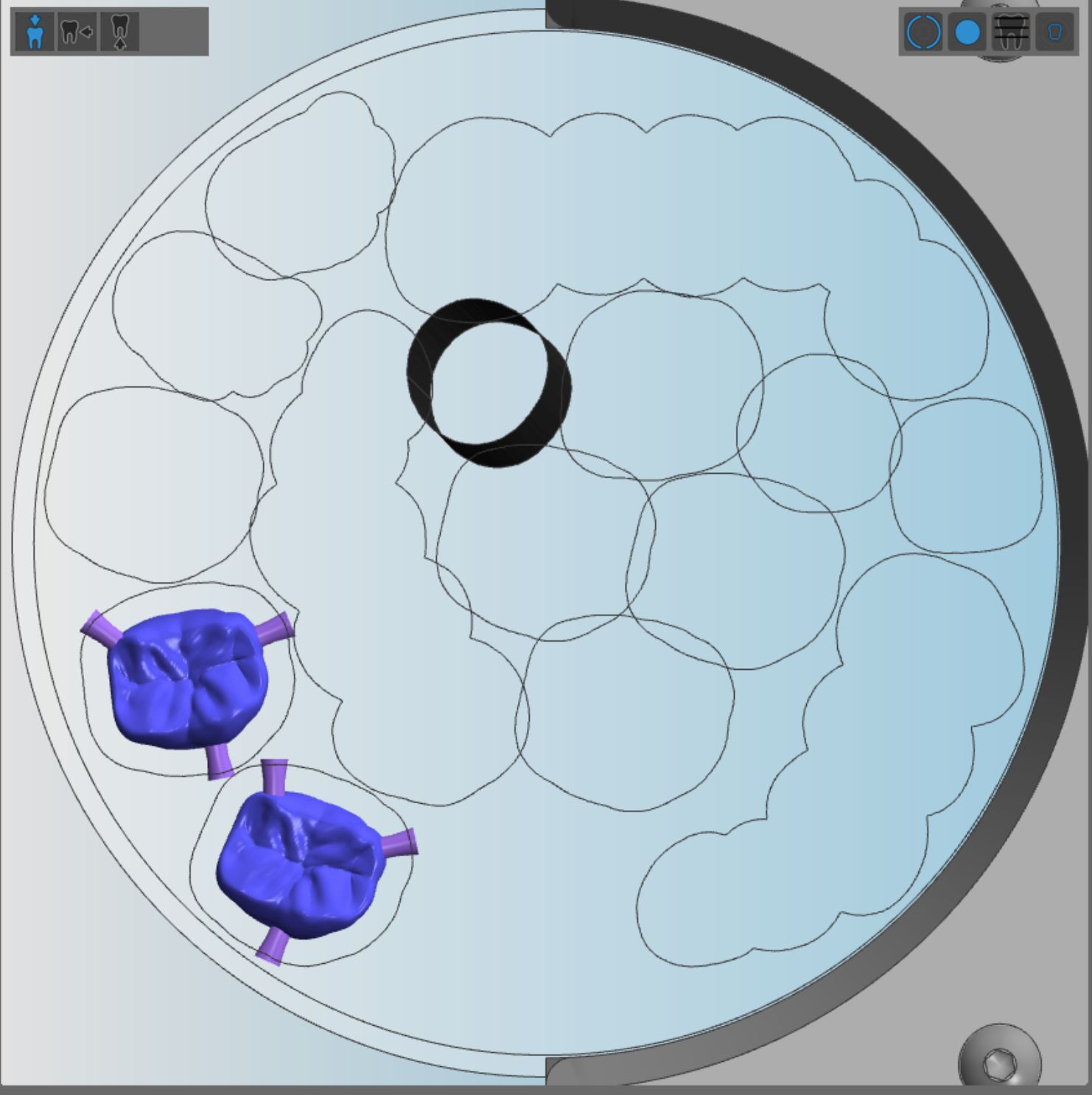

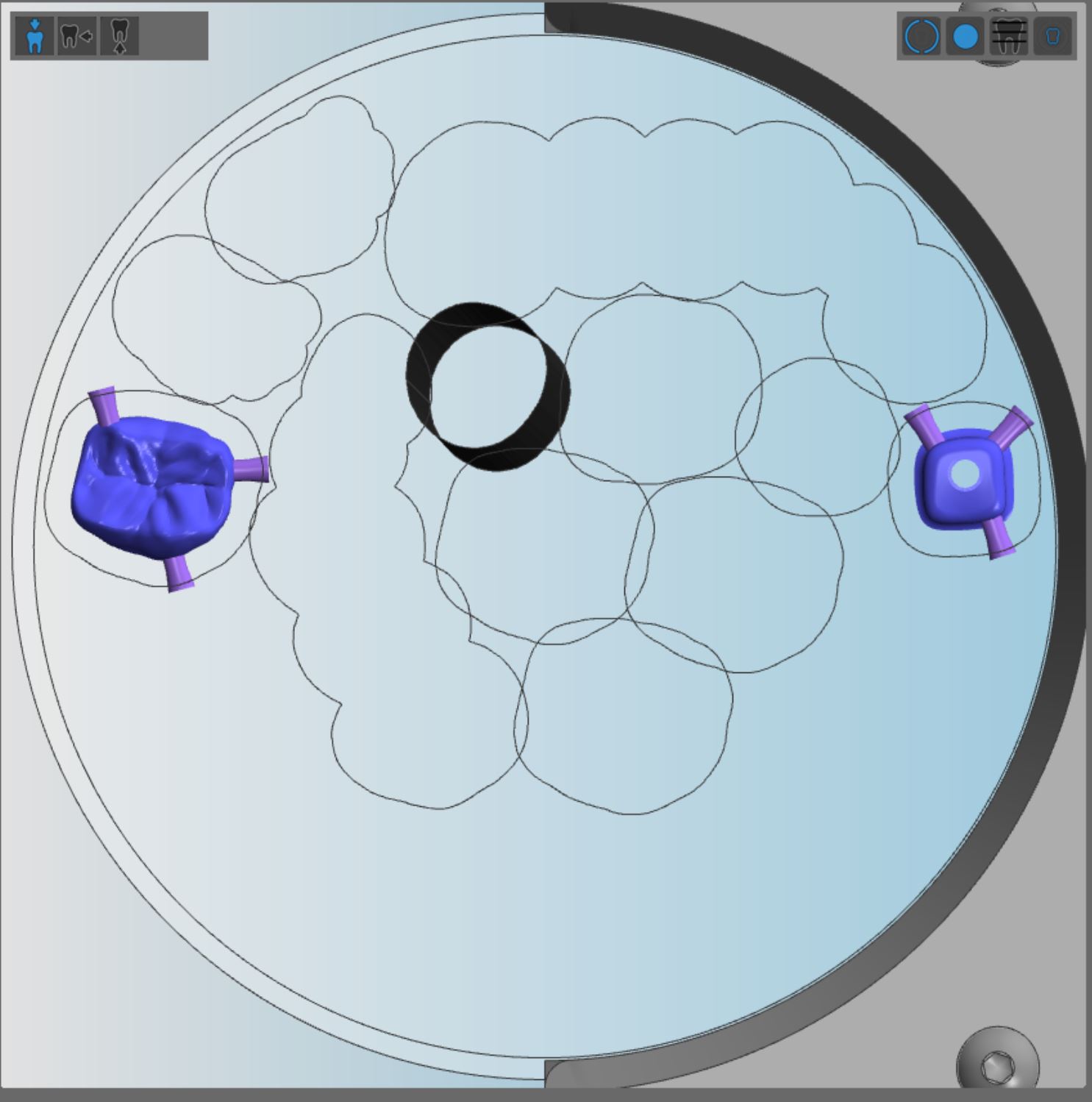

Étape 1

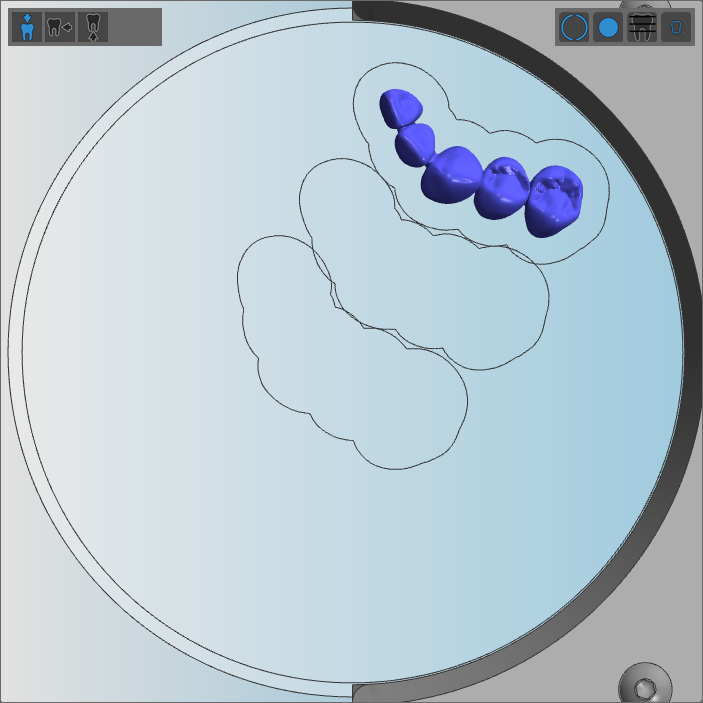

Étape 2

Étape 3

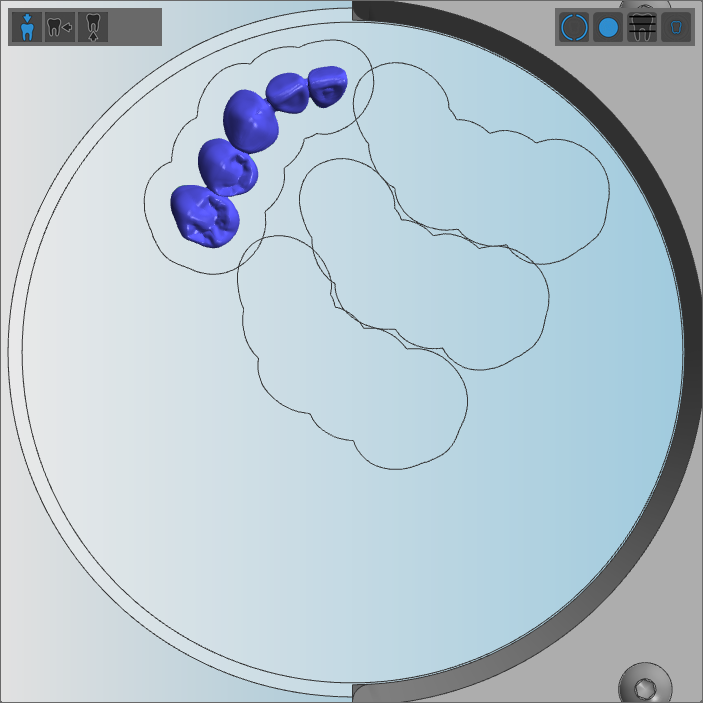

Étape 4

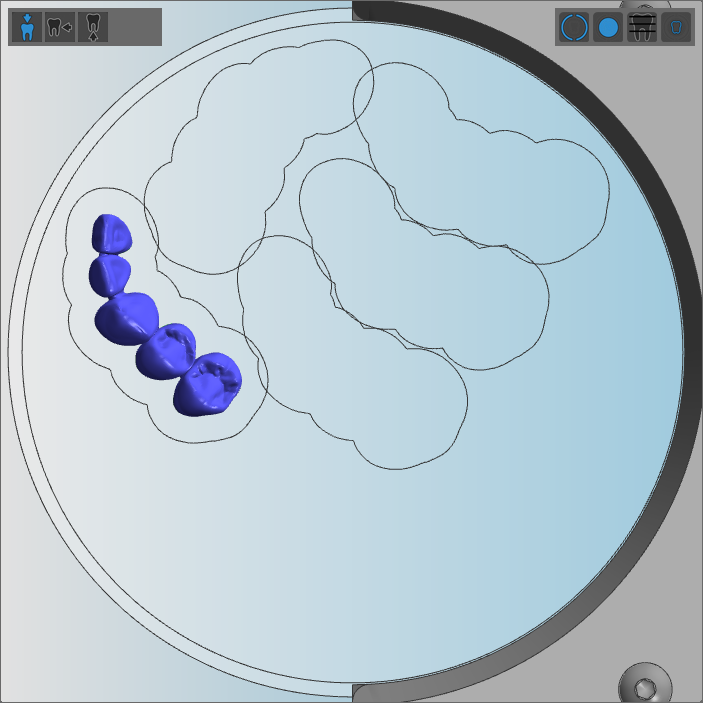

Étape 5

Étape 6

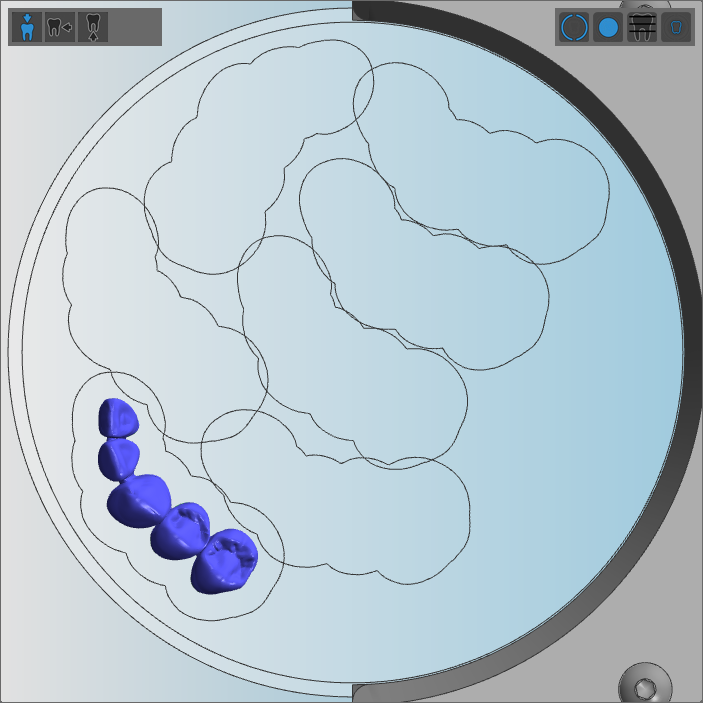

Étape 7

Étape 8

Étape 9

Étape 10

Objets de taille moyenne

Si vous traitez un disque plusieurs fois, nous vous conseillons d'imbriquer les objets de taille moyenne de la manière suivante :

  1. Positionnez le premier objet au centre du disque.
  2. Positionnez l'objet qui suit à côté du premier objet.
  3. Continuez à imbriquer les objets de l'intérieur vers l'extérieur.
    • Vous avez imbriqué des objets du centre de la pièce brute vers la bordure.

Exemple :

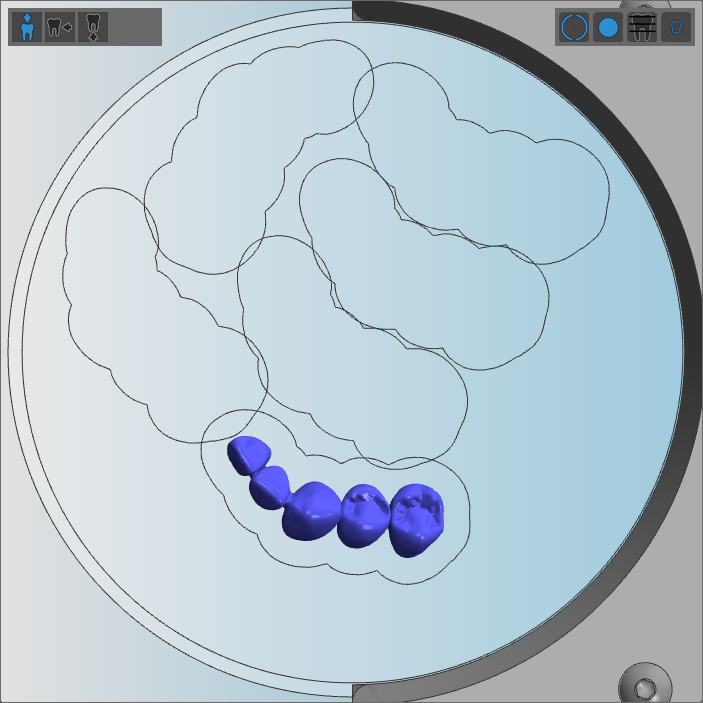

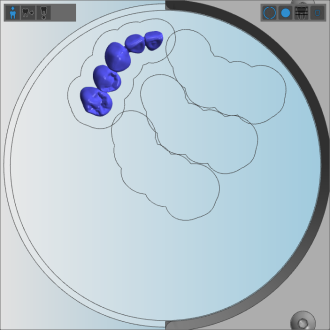

Étape 1

Étape 2

Étape 3

Étape 4

Étape 5

Étape 6

Étape 7

Étape 8

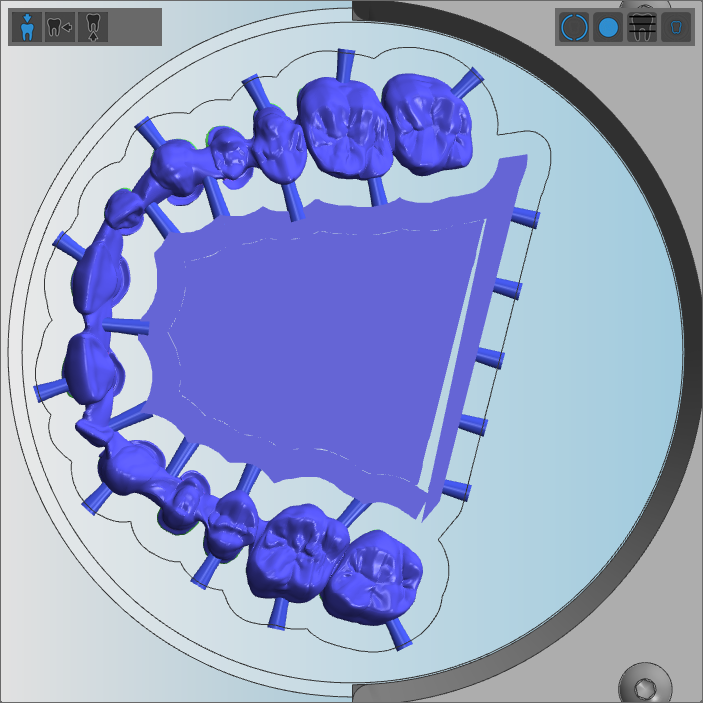

Bridge à unités multiples avec barre de frittage et plusieurs petits objets

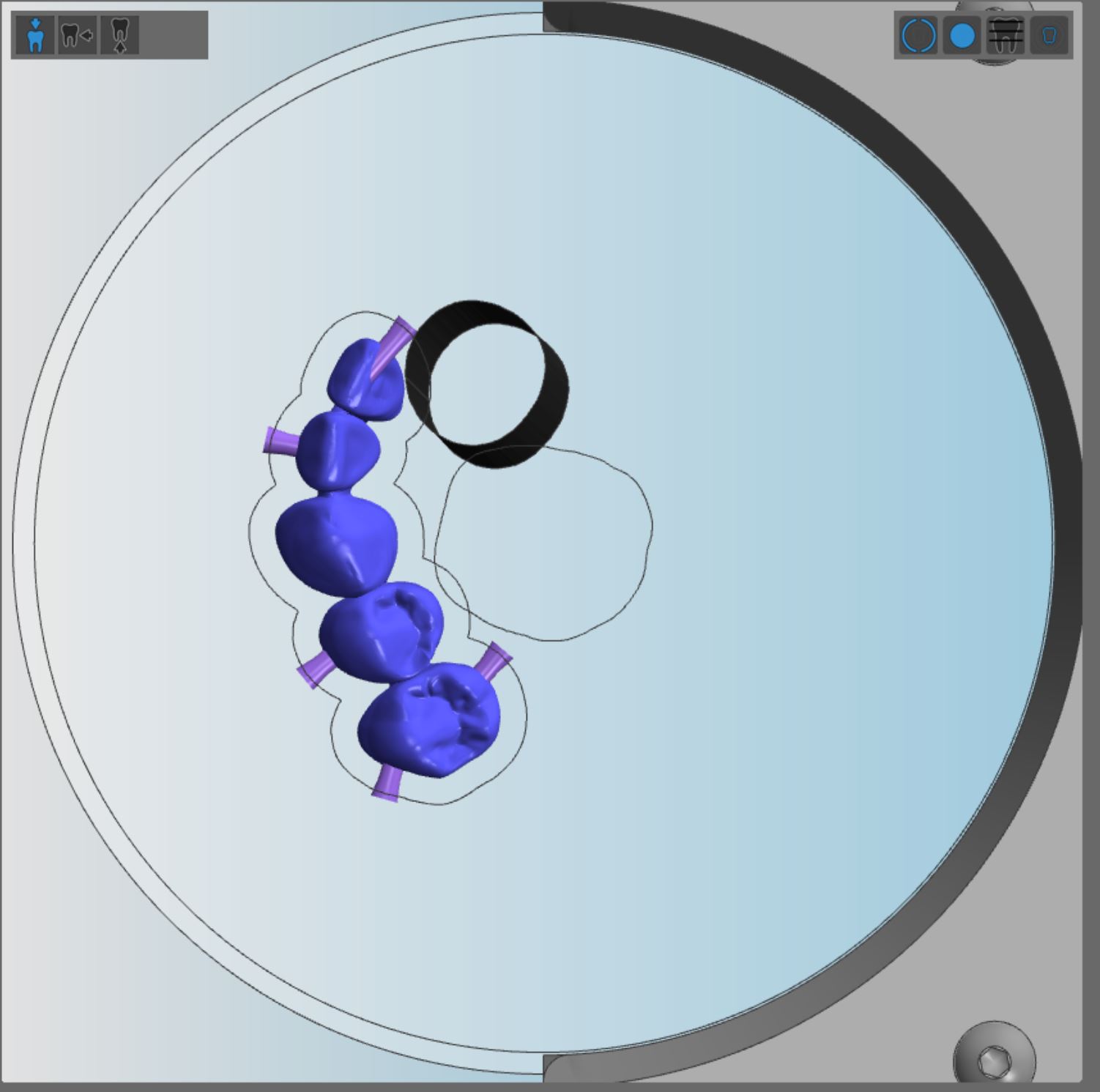

Si vous traitez le disque plusieurs fois, nous vous conseillons d'imbriquer les objets de la manière suivante :

  1. Positionnez le pont à unités multiples sur la face gauche du disque. Sinon, vous ne pourriez pas réutiliser la vitre car sa stabilité serait trop faible après le retrait du pont.
  2. Exécutez la tâche.
  3. Positionnez les plus petits objets dans la zone restante.

Exemple :

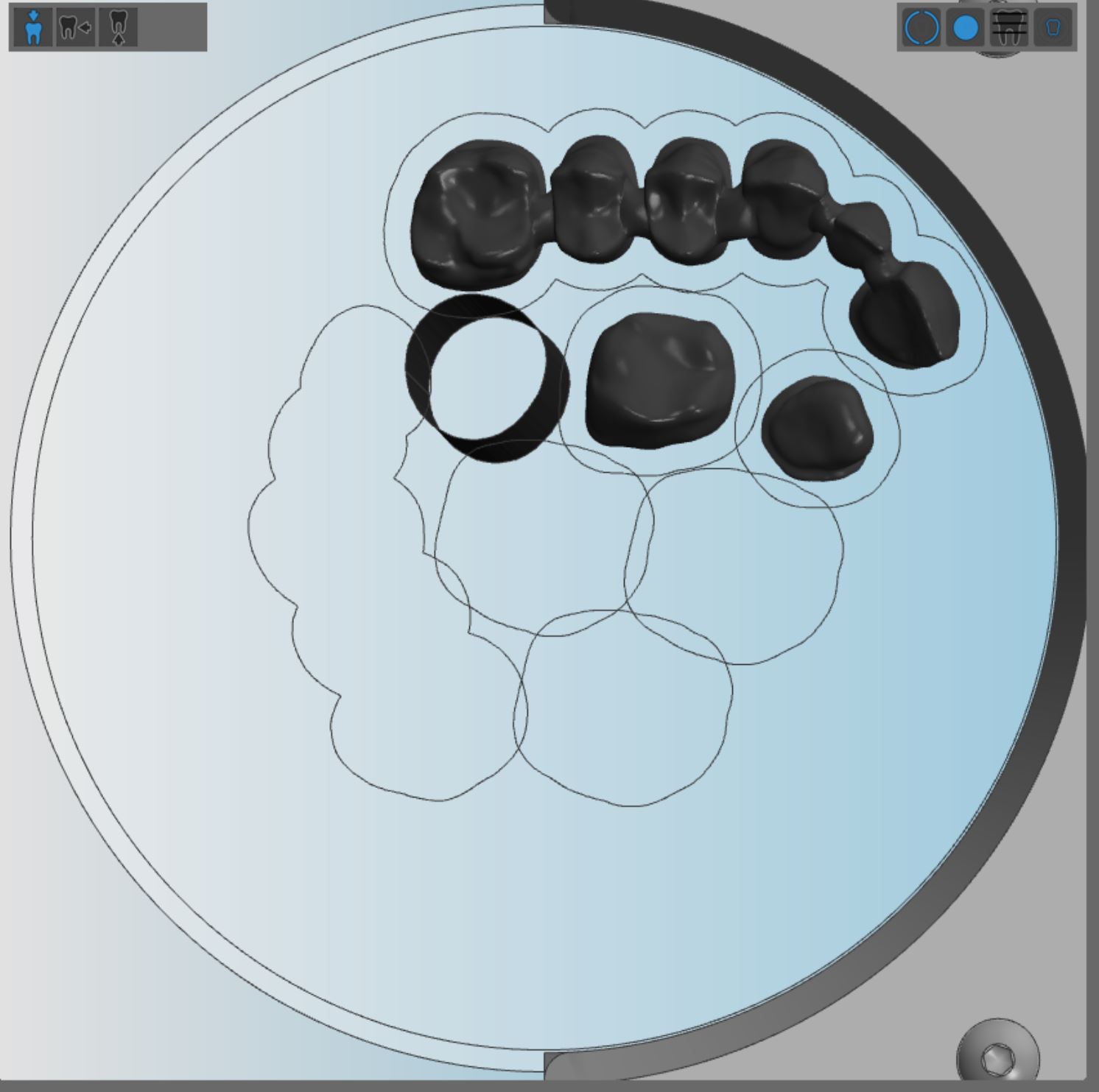

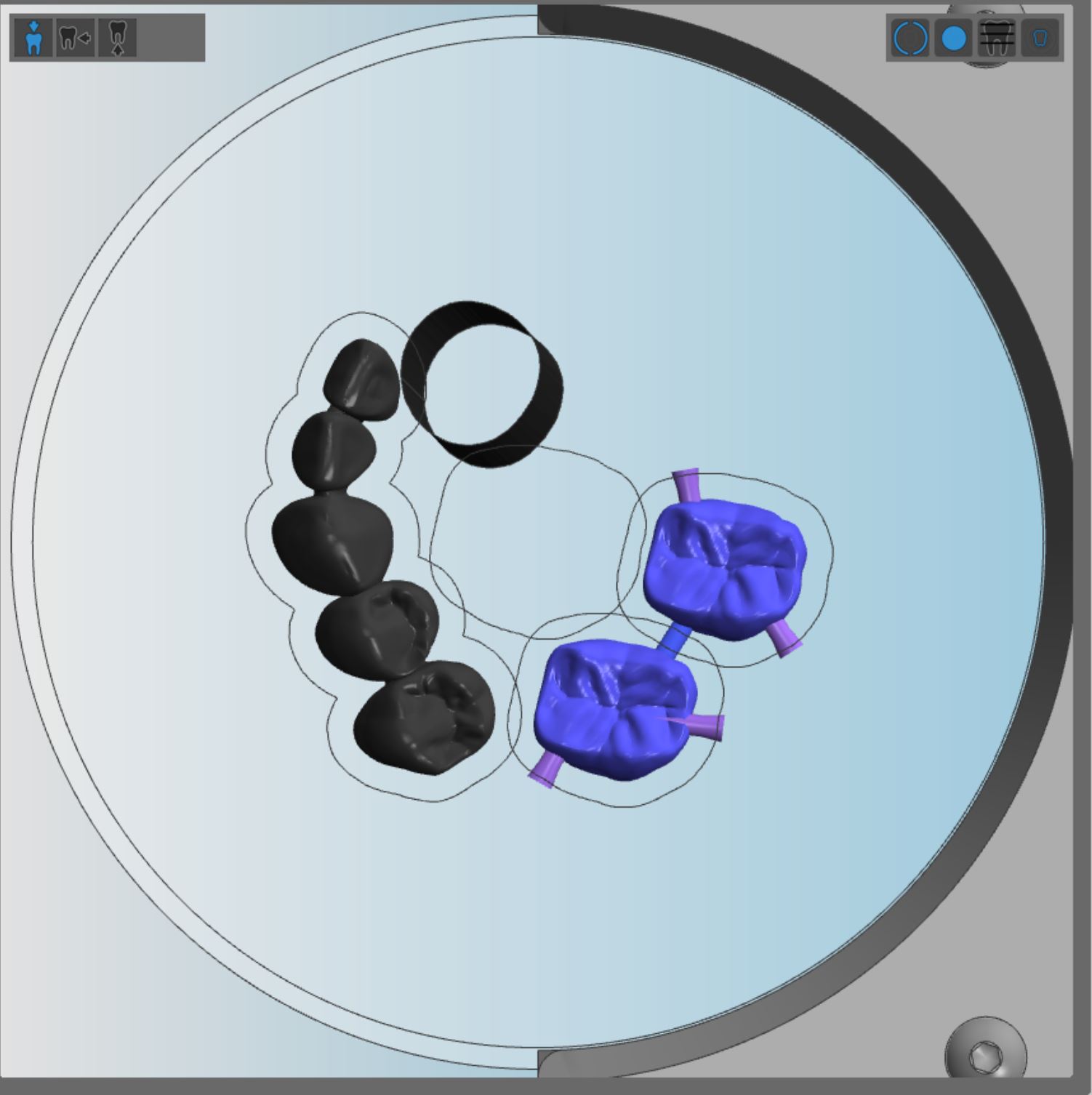

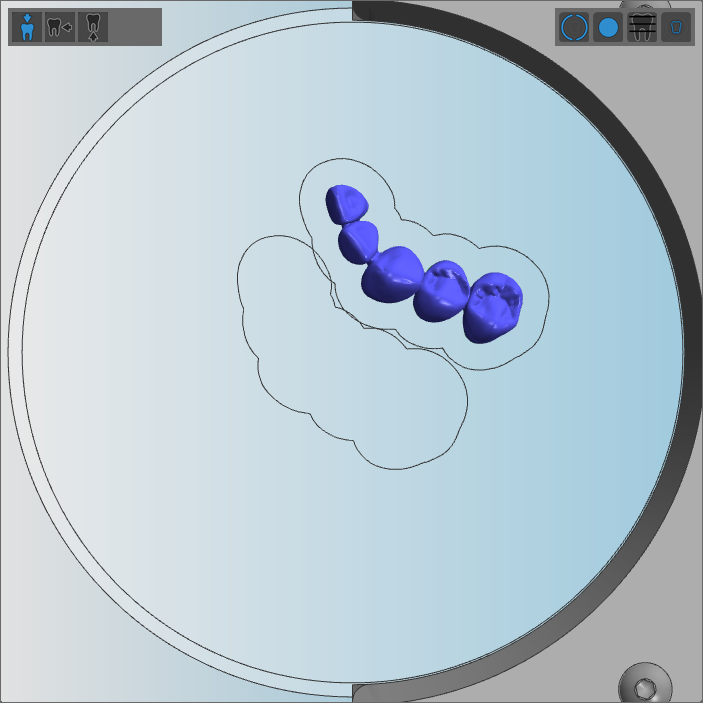

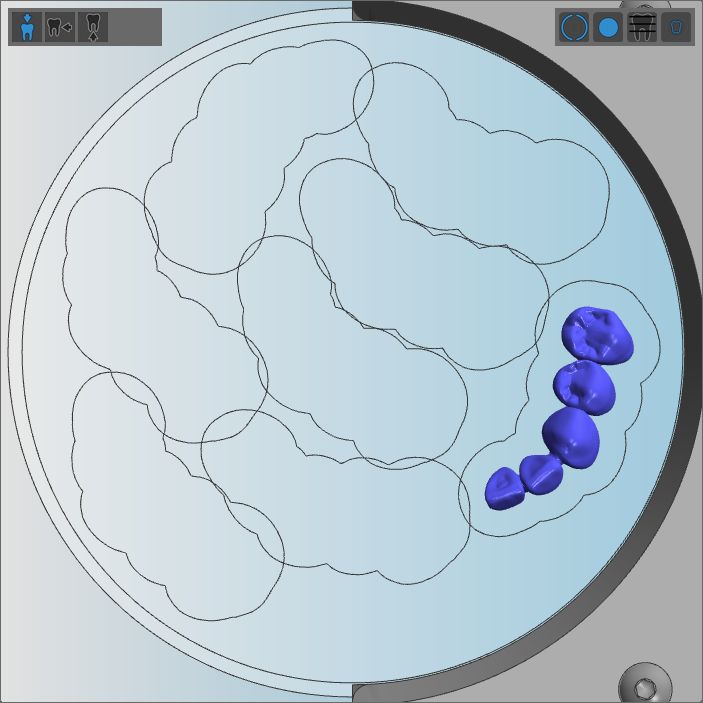

(a) Étape 1 – Positionnement du bridge à unités multiples ; (b) Étape 2 – Positionnement des petits objets

L’espace de travail des objets ne doit pas chevaucher les pièces brutes en CoCr et en titane.

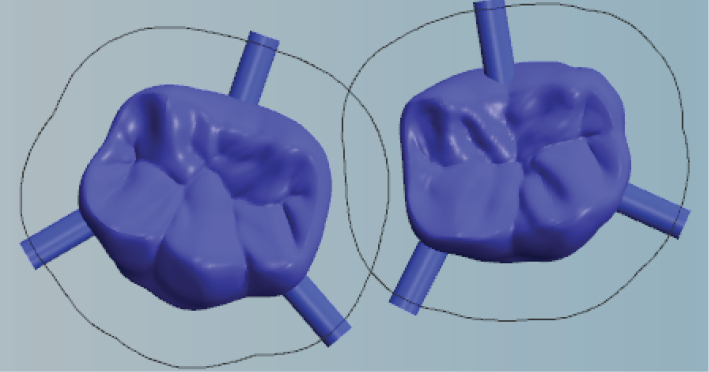

Correct : pas de chevauchement

Incorrect : chevauchement

L’espace de travail des objets ne doit pas chevaucher les pièces brutes en CoCr et en titane.

Correct : pas de chevauchement

Incorrect : chevauchement
