Préparer les fichiers STL pour de bons résultats d'usinage
Comment préparer les fichiers STL dans mon application CAO ? Comment améliorer mes fichiers STL ? Quelles sont les erreurs courantes lors de la préparation des fichiers STL ?
Vous devez créer les données 3D pour les objets que vous voulez fabriquer avec une application CAO externe. Vous devez ensuite importer ces objets dans DentalCAM et régler les paramètres nécessaires pour que DentalCAM sache comment manipuler les objets. Bien que nous ne puissions pas vous aider à utiliser votre application CAO, nous voulons vous aider à éviter les erreurs courantes dans la préparation des fichiers STL à importer.
Les fichiers STL problématiques peuvent entraîner des restaurations défectueuses ou le bris d'outils. Dans ce qui suit, vous trouverez quelques conseils pour éviter les erreurs courantes dans la préparation des fichiers STL.
Corrigez les erreurs dans les fichiers STL avec votre application CAO ou exportez-les avec les paramètres appropriés.
Dans les fichiers STL, les objets sont constitués de triangles. Plus la résolution des fichiers STL est élevée, plus il y a de triangles et plus ils sont petits. Plus il y a de triangles, plus l'imagerie des surfaces est détaillée.

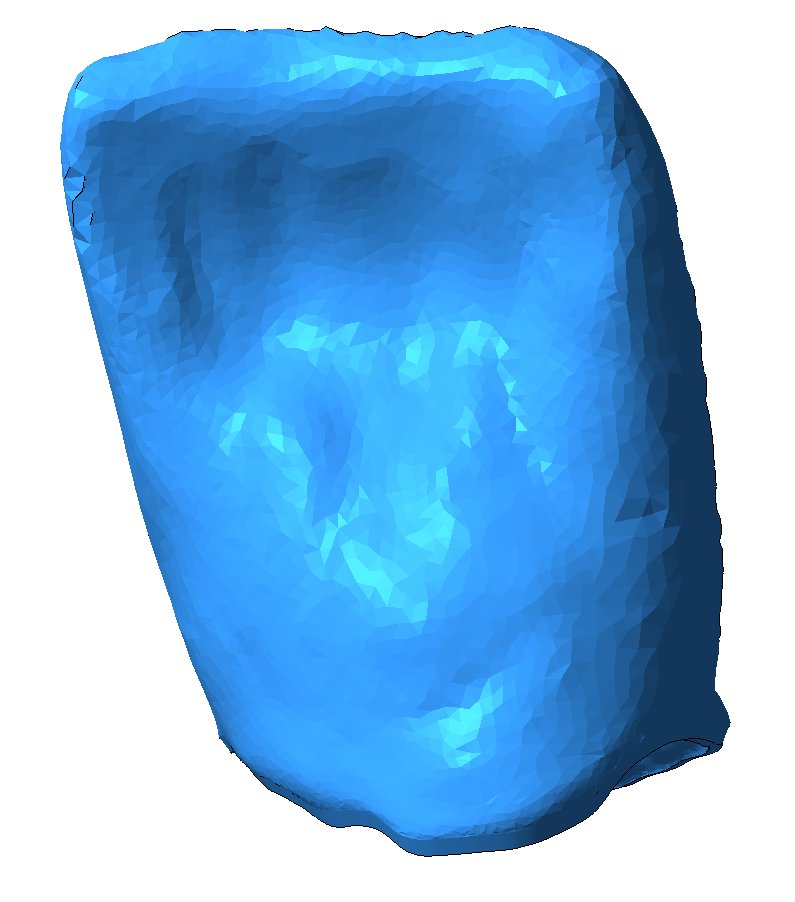

Si la résolution du fichier STL est trop faible, les triangles sont trop grands, et l'image de la surface ne sera pas assez détaillée pour assurer un bon usinage.

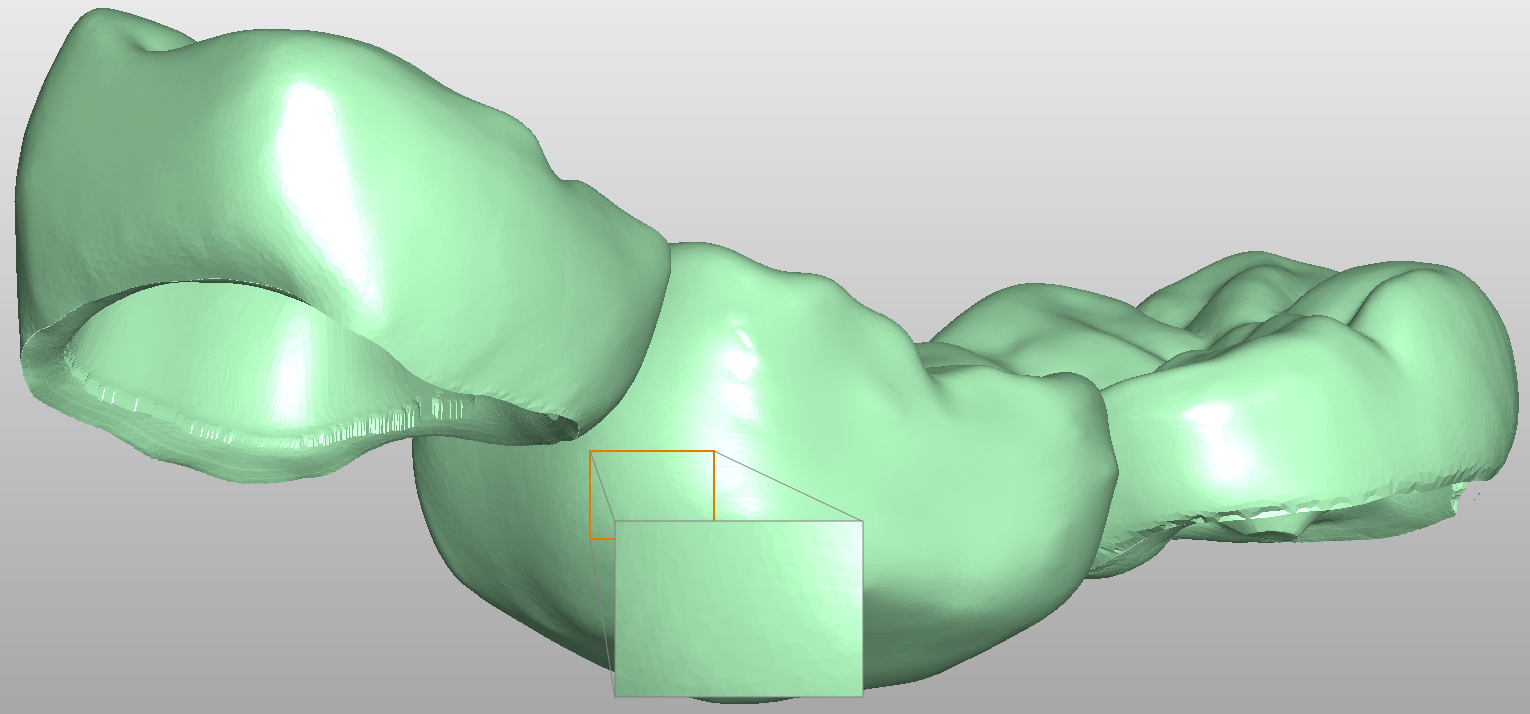

Si la résolution du fichier STL est trop élevée, le fichier deviendra très volumineux, ce qui entraînera de longs temps de chargement et de traitement. Ces fichiers STL contiendront plus de détails de surface que votre machine ne peut en traiter.
Indication |
Taille de fichier STL typique |
---|---|
Pilier |
3 MO |
Accessoires |
4 MO |
Gouttière occlusale |
15 Mo |
Bridge |
5 Mo (5 unités) 25 Mo (14 unités) |
Coping |
6 MO |
Couronne (simple ; entièrement anatomique) |
3 MO |
Tige d’implant |
6 MO |
Inlay |
4 MO |
Prothèse squelettée |
4 MO |
Bridge à vissage occlusal |
7 Mo (14 unités) |
Couronne télescope |
2 MO |
Facette |
2 MO |
