S'applique à : S5

Utilisation du changeur de pièces brutes

Le workflow de création de restauration est le suivant :

Vous pouvez monter jusqu’à 8 pièces brutes dans les emplacements du changeur de pièces brutes. La machine charge automatiquement les pièces brutes dans la chambre de travail lorsqu'elles sont requises pour la tâche suivante. Ceci vous permet de traiter jusqu'à 8 tâches en succession sans avoir à lancer chaque tâche manuellement.

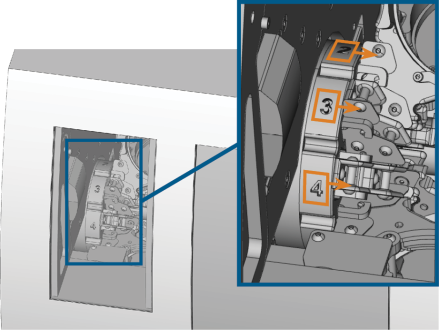

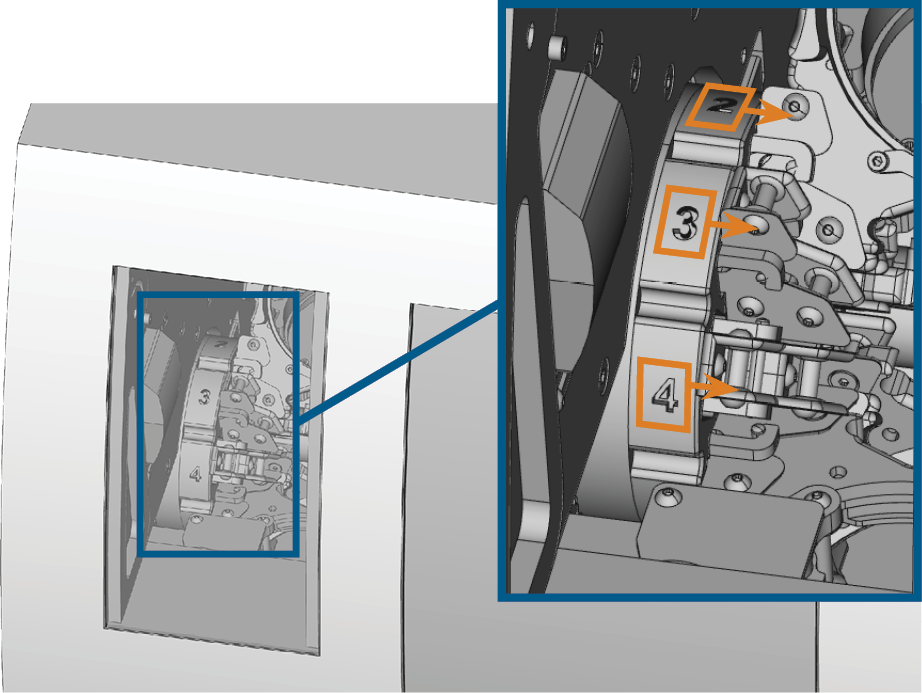

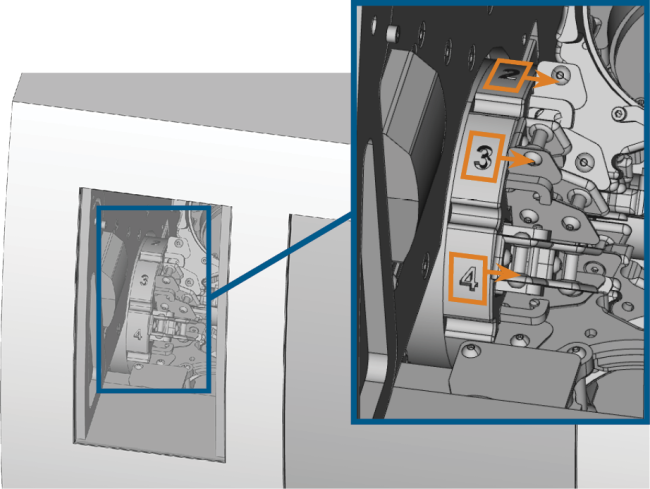

À gauche de chaque emplacement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. se trouve un numéro gravé au laser (marqué en orange) qui désigne l’emplacement correspondant.

• Les types de pièces brutes dans les logements physiques doivent correspondre aux types de pièces brutes assignés aux logements virtuels dans DentalCNC.
• Pour déplacer le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. ou pour charger manuellement des pièces brutes dans la chambre de travail, utilisez la vue Usinage dans DentalCNC.

Position de changement du magasin de pièces brutes

AVIS ! Lorsque vous montez des pièces brutes dans un emplacement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique., vous devez utiliser la position de changement. Dans le cas contraire, les pièces brutes dans votre machine ne correspondront pas aux positions des pièces brutes assignées dans DentalCNC. La machine pourrait charger les mauvaises pièces brutes, ce qui pourrait entraîner des résultats d'usinage inutilisables et la rupture d'outils.

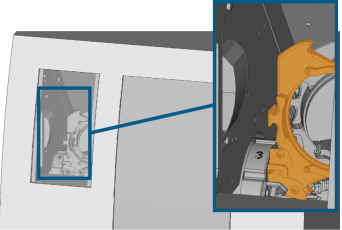

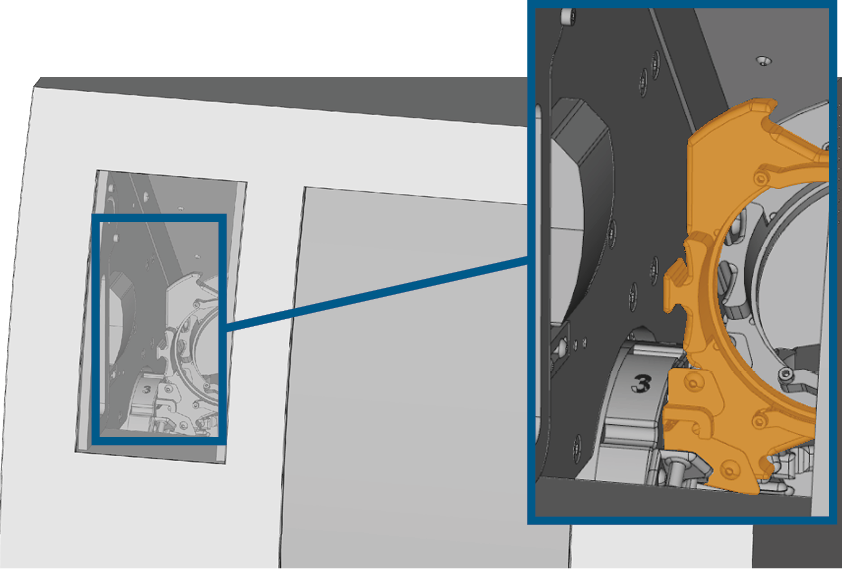

La position de changement (marquée en orange) correspond à la position où le cadre de pièces brutes est orienté verticalement dans le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.. Tous les logements du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. peuvent être déplacés dans la position de changement.

Montage des disques et des porte-blocs dans le magasin de pièces brutes

Vous pouvez monter des pièces brutes dans le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. pendant que la machine fonctionne.

1. Déplacez le logement de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. désiré dans la position de changement via DentalCNC. Assurez-vous que le logement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. est disponible en DentalCNC.
2. Ouvrez la porte du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
3. Retirez le cadre de pièces brutes ou le porte-blocs de la position de changement :

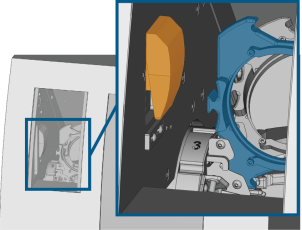

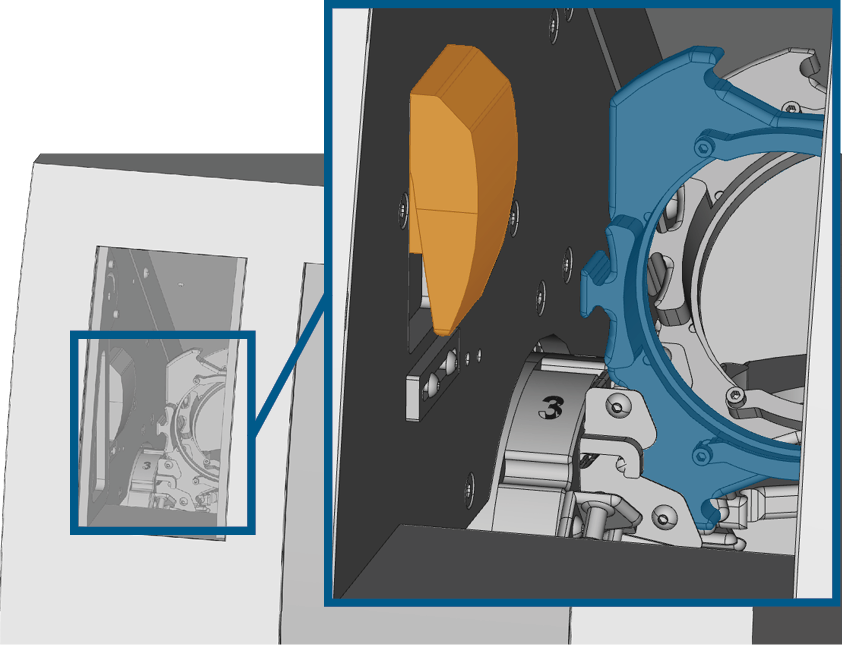

1. D'une main, maintenez l'embout de détachement du cadre des pièces brutes (marqué en orange).
2. De l'autre main, tirez le cadre ou le support de pièces brutes (marqué en bleu) vers la droite et retirez-le.




4. Pour monter un cadre de pièces brutes ou un porte-blocs sur le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique., procédez comme suit :
1. D'une main, maintenez l'embout de détachement du cadre de pièces brutes, de l'autre, prenez le cadre de pièces brutes ou le porte-blocs.

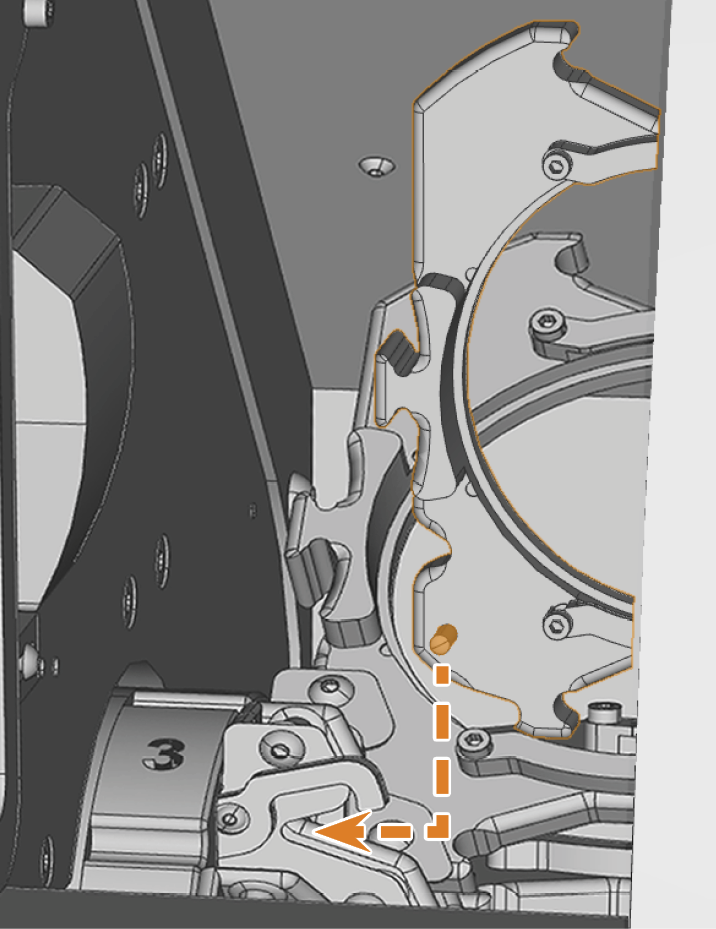

2. Orientez-le de manière à ce que les vis de fixation soient face à vous et que le boulon de serrage (marqué en orange) soit dans le coin inférieur gauche.

3. Poussez le cadre de pièces brutes ou le porte-blocs dans le logement du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. dans la position de changement et maintenez-le en place. Le boulon de serrage doit être entièrement inséré dans l'encoche.





4. Retirez l'autre main de l'embout de détachement du cadre des pièces brutes.
5. Vérifiez que le cadre de pièces brutes ou le porte-bloc est fixé dans le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.. Sinon retirez-le et recommencez l'étape précédente.
